GEBRUIKSAANWIJZING SlimPACK Q12 ILS Chauvet
Over deze handleiding
De SlimPAR Q12 ILS Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.
Wat is inbegrepen
- SlimPAR Q12 ILS
- Stroomsnoer
• Beknopte handleiding
Om te beginnen
Pak uw SlimPAR Q12 ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Power Linking
Het is mogelijk tot maximaal 10 SlimPAR Q12 ILS-producten koppelen aan 120 V of 18 producten aan 230 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.
Vervangen van de zekering
- Ontkoppel het apparaat van de stroom.
- Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
- Druk de beveiligingskap uit de behuizing.
- Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
- Plaats de zekeringhouder terug en steek de stekker er weer in.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies.

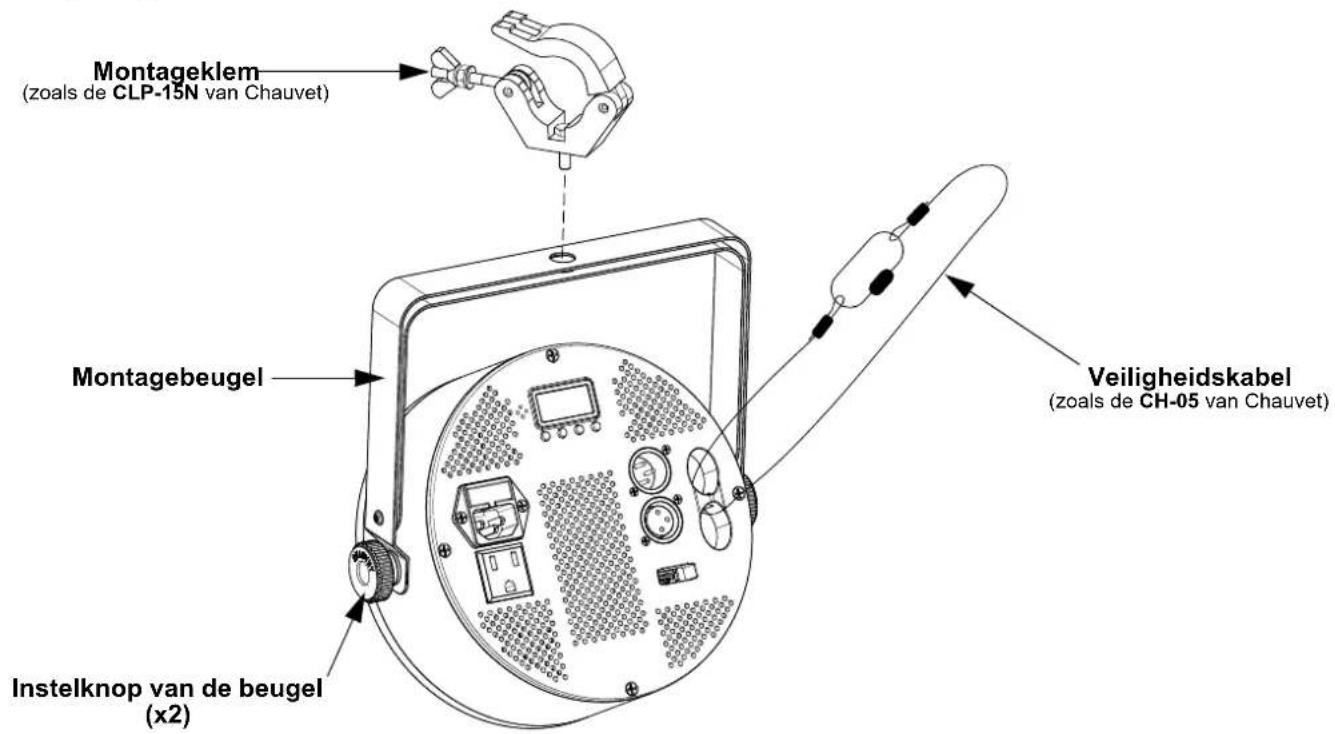

Montagediagram
Beschrijving bedieningspaneel
| Toets Functie | |
| Sluit het huidige menu of functie af | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
Menukaart
Raadpleeg de productpagina van SlimPAR Q12 ILS op www.chauvetdj.com voor de nieuwste menukaart.
| Hoofdniveau | Programmeerniveaus Beschrijving | |
| 4-Ch d 1-509 4-kanaals DMX-modus | ||
| 9-Ch d 1-504 9-kanaals DMX-modus | ||
| iLS iLS1-4 Stelt de ILS-modus in | ||
| C-- (statische kleur) | C 1-19 | 1: Rood 6: Magenta 11: Hemelblauw 15: Roze 18: Perzik2: Groen 7: Geel 12: Warm roze 16: Poeder- 19: Wit3: Blauw 8: Oranje 13: zeeschuim- blauw4: Amber 9: Limoen groen 17: Helder5: Cyaan 10: Lavendel 14: Zalmrose geel |
| P-- (automatisch programma) | P 1 | 4-kleuren snap |
| P 2 | 4-kleuren pulseffect | |
| P 3 | 19-kleuren snap | |
| P 4 | 19-kleuren fade | |
| S-- | S. 1-100 | Automatic program speed |
| Snd (geluidsactief) | Snd1 | 4-kleuren snap |
| Snd2 | 19-kleuren snap | |
| SEnS | u 0-100 Geluidsgevoeligheid | |
| u-- (aangepaste kleur) | r. 0-255 | Combineer rood, groen, blauw en amber voor en aangepaste statische kleur |
| G. 0-255 | ||
| b. 0-255 | ||
| A. 0-255 | ||
| diN (dimmer-snelheid) | oFF | Stelt de dimmersnelheid in |
| diN1 | ||
| diN2 | ||
| diN3 | ||
| SEr (infrarood) | oFF | Schakelt infraroodbesturing in/uit |
| on | ||
DMX-koppeling
De SlimPAR Q12 ILS kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.
Startadres
Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 504.
Master/slave-verbinding
De SlimPAR Q12 ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.
ILS-aansluiting
De SlimPAR Q12 ILS gebruikt de DMX-gegevensverbinding en de D-Fi USB voor draadloze verbinding met het ILS-ecosysteem. Voor meer informatie over het configureren van de SlimPAR Q12 ILS in de ILS-modus, raadpleegt u de gebruikershandleiding op www.chauvetdj.com.
IRC-6
De SlimPAR Q12 ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetdj.com.
D-Fi USB-connectiviteit
De SlimPAR Q12 ILS kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.
Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.
Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/menuknoppen en IRC-6 zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:
- D-Fi USB
- Bedrade DMX
- IRC-6 afstandsbediening
- Handmatige digitale display/menuknoppen
DMX-waarden
| 4-Ch | 9-Ch | Functie | Waarde | Percentage/Instelling |
| 1 1 Rood 000 ⇌ 255 0–100% | ||||
| 2 2 Groen 000 ⇌ 255 0–100% | ||||
| 3 3 Blauw 000 ⇌ 255 0–100% | ||||
| 4 4 Amber 000 ⇌ 255 0–100% | ||||
| -5 Kleurenmacro's | 000 ⇌ 015 Geen functie | |||
| 016 ⇌ 255 Kleurenmacro's | ||||
| - | 6 | Stroboscoop (wanneer K. 7 000 ⇌ 031 is) | 000 ⇌ 015 Geen functie | |
| 016 ⇌ 255 Stroboscoop, langzaam to snel | ||||
| Programmasnelheid (wanneer K. 7 032 ⇌ 223 is) | 000 ⇌ 255 Programmasnelheid, langzaam to snel | |||
| Geluidsgevoeligheid (wanneer K. 7 224 ⇌ 255 is) | 000 ⇌ 010 Geluidsgevoeligheid uit | |||
| 011 ⇌ 255 Geluidsgevoeligheid, lage tot hoge | ||||
| -7 Programma | 000 ⇌ 031 Geen functie | |||
| 032 ⇌ 063 Pulseffect, 0–100% (wanneer K. 1-4 actief zijn) | ||||
| 064 ⇌ 095 Pulseffect, 100–0% (wanneer K. 1-4 actief zijn) | ||||
| 096 ⇌ 127 Pulseffect, 100–0–100% (wanneer K. 1-4 actief zijn) | ||||
| 128 ⇌ 159 Automatische fade | ||||
| 160 ⇌ 191 Automatische 4-kleur snap | ||||
| 192 ⇌ 223 Automatische 19-kleur snap | ||||
| 224 ⇌ 255 Geluidsactieve 19-kleur snap | ||||
| -8 Dimmer 000 ⇌ 255 | 0–100% | |||
| -9 Dimmersnelheid | 000 ⇌ 051 Dimmersnelheid ingesteld vanaf het display | |||
| 052 ⇌ 101 Dimmer snelheidsmodus uit | ||||
| 102 ⇌ 152 Dimmer snelheidsmodus 1 (snel) | ||||
| 153 ⇌ 203 Dimmer snelheidsmodus 2 (middelhoog) | ||||
| 204 ⇌ 255 Dimmer snelheidsmodus 3 (langzaam) | ||||
