Marca	Chauvet
Modello	EVE P-150 UV
Tipo di prodotto	Lampada UV a LED
Dimensioni (circa)	270 x 230 x 270 mm
Peso (circa)	3,5 kg
Alimentazione	100-240 VCA, 50/60 Hz (alimentazione universale)
Consumo	150 W (stima)
Fusibile	Tipo e amperaggio identici al fusibile originale
Grado di protezione	IP20 (uso interno solo)
Temperatura ambiente max.	40 °C
Modalità di controllo	DMX (1 canale o 5 canali), master/slave, autonomo, attivato dal suono
Funzioni principali	UV, stroboscopio, programmi automatici, dimmerazione, sensibilità al suono
Connettività wireless	Compatibile con D-Fi USB (ricevitore/trasmettitore)
Collegamento elettrico	Possibile, consultare il manuale per il numero max.
Accessori inclusi	Lenti 25° e 45°, portagelatina, cavo di alimentazione, scheda di garanzia, manuale
Montaggio	Supporto di montaggio con maniglie di regolazione, cavo di sicurezza obbligatorio
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto; sostituire il fusibile se necessario
Sicurezza	Messa a terra obbligatoria; non esporre gli occhi alla sorgente; non utilizzare all'esterno; ventilazione a 50 cm minima

Domande frequenti - EVE P-150 UV Chauvet

Come configurare l'indirizzo DMX dell'EVE P-150 UV?

Utilizzare i pulsanti MENU, SU, GIÙ e INVIO sul pannello di controllo. Navigare fino alla modalità DMX, selezionare 1-CH o 5-CH, quindi impostare l'indirizzo di partenza da 1 a 512.

Come funziona la modalità master/slave?

Collegare i dispositivi in serie tramite DMX. Impostare un dispositivo in modalità master (ad esempio in modalità autonoma o attivata dal suono) e gli altri in slave (indirizzo DMX 1). Il master controlla gli slave.

Posso utilizzare un controller wireless con questo dispositivo?

Sì, l'EVE P-150 UV è compatibile con il modulo D-Fi USB di Chauvet. Collegarlo alla porta USB per una trasmissione wireless DMX. Attenzione: solo questo modulo può essere collegato a questa porta.

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per allentare il portafusibile e rimuoverlo. Sostituire il fusibile bruciato con un fusibile di stesso tipo e amperaggio. Rimettere in posizione e ricollegare.

Quali sono le modalità di programma disponibili?

L'apparecchio offre 3 programmi automatici (P1 a P3), velocità regolabile (S1 a S100) e due programmi attivati dal suono (Snd1 e Snd2) con sensibilità regolabile.

Come pulire l'apparecchio?

Scollegare sempre l'alimentazione prima della pulizia. Utilizzare un panno asciutto per rimuovere la polvere. Non utilizzare liquidi o aerosol.

Quali sono le precauzioni di sicurezza importanti?

L'apparecchio deve essere collegato a terra. Non esporre gli occhi alla sorgente UV. Utilizzare solo in interni (IP20). Mantenere una ventilazione di almeno 50 cm intorno. Non aprire l'alloggiamento (nessuna parte riparabile dall'utente).

Come montare l'apparecchio in altezza?

Fissare saldamente il supporto di montaggio con una pinza adatta (es: CLP-15 Chauvet). Utilizzare sempre un cavo di sicurezza (es: CH-05) per evitare cadute.

Cosa fare se l'apparecchio non si accende?

Controllare l'alimentazione elettrica e il fusibile. Assicurarsi che l'apparecchio sia ben collegato e che l'interruttore non sia scattato. Se il fusibile è bruciato, sostituirlo con un fusibile identico.

Come collegare più apparecchi elettricamente?

Consultare l'etichetta sull'apparecchio o il manuale per conoscere il numero massimo di apparecchi collegabili su 120 V o 240 V. Non superare questo limite per evitare sovraccarichi.

MANUALE UTENTE EVE P-150 UV Chauvet

Informazioni sulla Guida

La Guida Rapida EVE P-150 UV contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
  • Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

- Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com.

Che cosa è incluso

• EVE P-150 UV
• Lenti 25° e 45°
- Porta-gelatina
• Cavo di alimentazione
- Scheda di garanzia
- Guida Rapida

Per iniziare

Disimballare EVE P-150 UV ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Safety Notes.

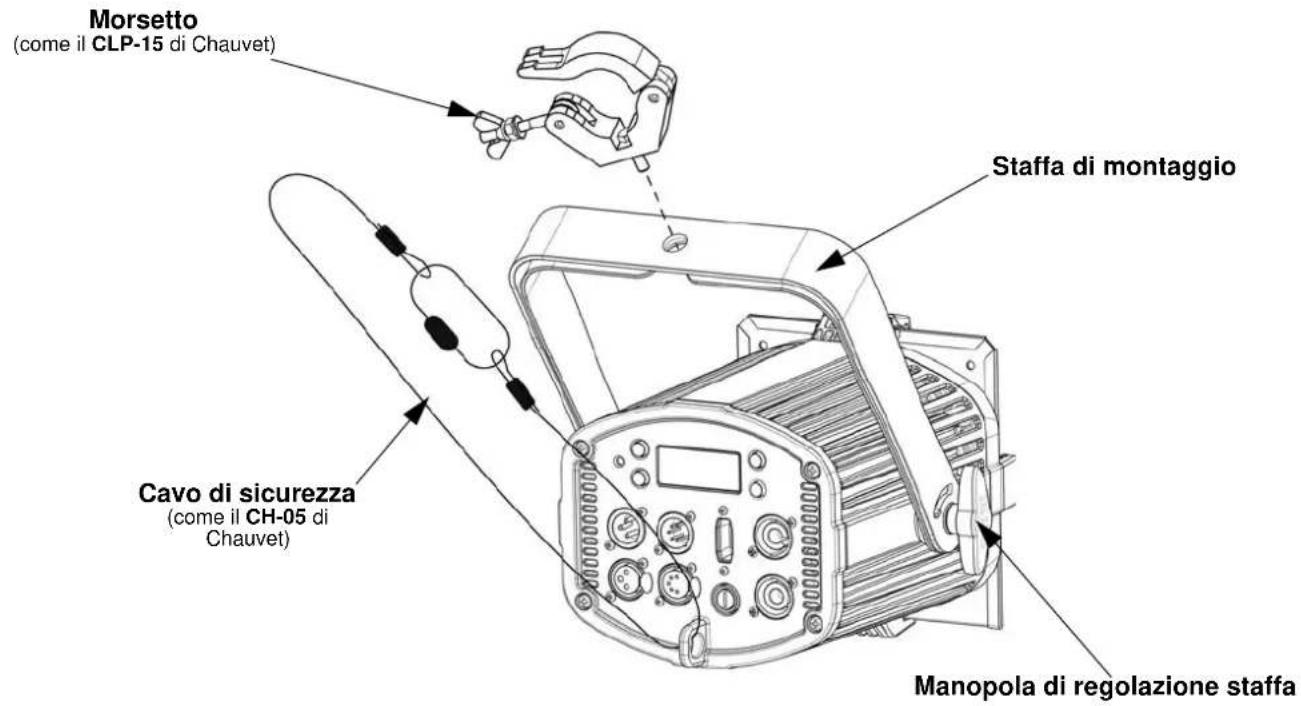

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Modalità Livelli di programmazione Descrizione
Modalità DMX	1-CH d 1–512 Modalità DMX 1 canali
	5-CH d 1–512 Modalità DMX 5 canali
Programmi	P--	P	1–3 Programmi automatici 1–3
Velocità	S--	S	1–100 Velocità programma
Attivati suono	Snd	Snd1–2	Programma attivati suono
Sensibilità sonora	SenS	u 0–100 Sensibilità sonora
Dimmer U--	d 0–255 0–100%
Modalità dimmer	dIM	OFF	Impostazioni velocità dimmer: disattivata, veloce, media e lento
		dIM1
		dIM2
		dIM3
Temperatura	teMP	--	Visualizza la temperatura attuale del prodotto in °C

Collegamento DMX

EVE P-150 UV può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 508.

Collegamento Master/Slave

In modalità Master/Slave, EVE P-150 UV utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Connettività D-Fi USB

EVE P-150 UV può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/trasmissione D-Fi dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento D-Fi USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display ed pulsanti del menù non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Display digitale manuale / Pulsanti del menù

Valori DMX
5-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Ultravioletto 000		255 0-100%
2	Strobo(in can. 3 è 000 031)	000 015 Nessuna funzione
		016 255 Stroboscopio, da lento a veloce
	Velocità programma(in can. 3 è 032 223)	000 255 Da lento a veloce
	Sensibilità sonora(in can. 3 è 224 255)	000 010 Sensibilità disattivata
		011 255 Sensibilità minima-massima
3 Programmi automatici		000 031 Nessuna funzione
		032 095 0-100%
		096 159 100-0%
		160 223 100-0-100%
		224 240 Programma attivati suono 1
		241 255 Programma attivati suono 2
4 Dimmer 000		255 0-100%
5 Velocità dimmer		000 051 Velocità dimmer impostata da display
		052 101 Modalità dimmer disattivata
		102 152 Modalità velocità dimmer 1: veloce
		153 203 Modalità velocità dimmer 2: media
		204 255 Modalità velocità dimmer 3: lenta

1-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Ultravioletto 000		255 0-100%
