MANUALE UTENTE Intimidator Spot Duo 155 Chauvet

Informazioni sulla Guida	La Guida Rapida di Intimidator Spot Duo 155 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori informazioni, scaricare il Manuale Utente dal sito Web Chauvet http://www.chauvetlighting.com/product-manuals-literature/.
Esclusione di Responsabilità	Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.
Note di Sicurezza	Le Note di Sicurezza seguenti includono informazioni importanti circa il montaggio, l'uso e la manutenzione.
	• Questa apparecchiatura non è progettata per installazione permanente.• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.• NON guardare la sorgente luminosa quando l'unità è in funzione.• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
	• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.• Non collegare mai ad un dimmer o ad un reostato• Sostituire il fusibile con un altro dello stesso tipo e classe.• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.• NON aprire l'unità. Non contiene parti riparabili dall'utente.• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.
Contatti	• Per richiedere assistenza o restituire il prodotto, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale.• All'interno di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux, utilizzare le informazioni travota alla fine della presente Guida rapida.
Che Cosa è Incluso	• Intimidator Spot Duo 155 • Staffa per montaggio sospeso con relativi accessori • Cavo di alimentazione • Scheda di garanzia • Guida Rapida

Contatti

Che Cosa è Incluso

Per Iniziare

Disimballare Intimidator Spot Duo 155 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Descrizione

Intimidator Spot Duo 155 è dotato di due teste mobili Intimidator Spot 155 premontate su singola barra. Le opzioni di controllo prevedono programmi automatizzati, modalità attivazione sonora e DMX. Per ciascuna testa mobile è disponibile la funzione di rotazione e brandeggio. Le opzioni di illuminazione includono ruote colore e gobo separate e programmi Master/Slave multipli integrati.

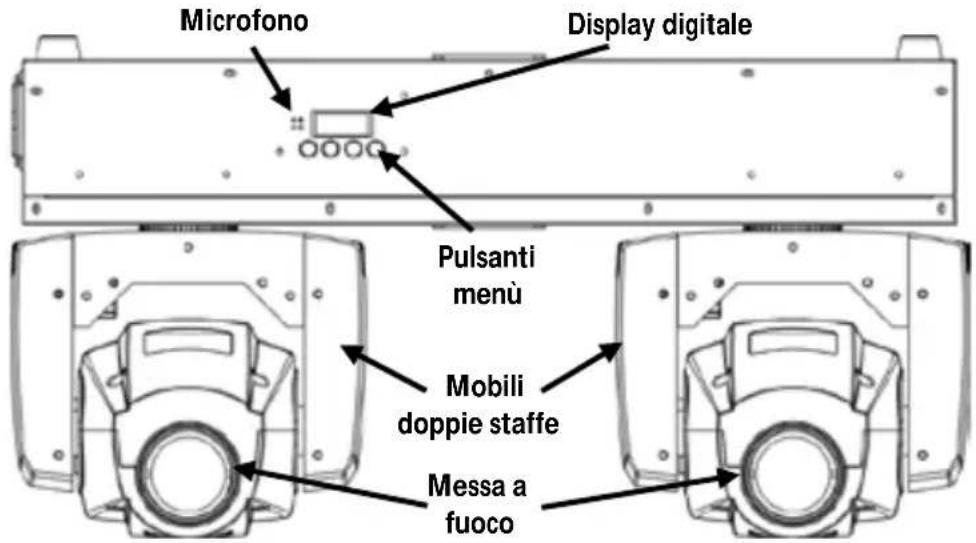

Vista Pannello Anteriore
Vista d'Insieme

Microfono Display digitale Pulsanti menù Mobili doppie staffe Messa a fuoco

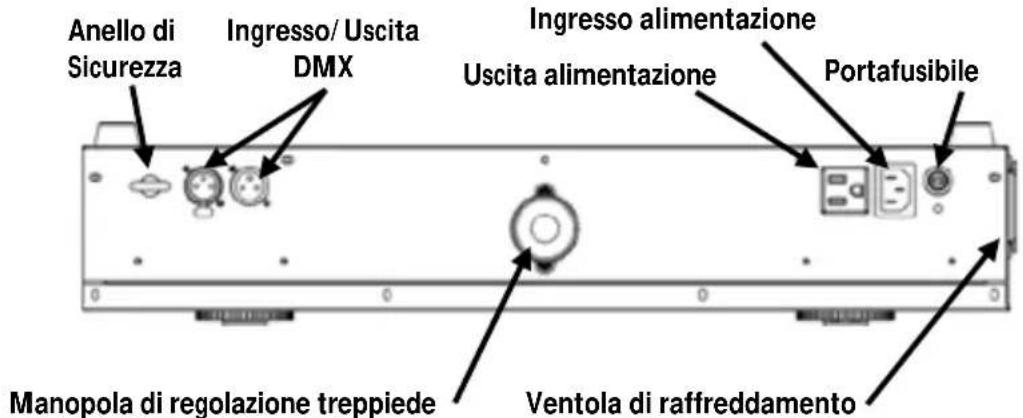

Vista Pannello Posteriore

Anello di Sicurezza Ingresso/ Uscita DMX Ingresso alimentazione Uscita alimentazione Portafusibile Manopola di regolazione treppiede Ventola di raffreddamento

Alimentazione CA

Intimidator Spot Duo 155 è dotato di alimentatore a commutazione automatica con tensione in ingresso di 100 - 240 V CC - 50/60 Hz.

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Collegamento

Per il numero massimo di Indimidator Spot Duo 155 collegabili in cascata a 120 V o a 240 V, vedere il Manuale Utente o l'etichetta sull'unità.

Sostituzione Fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

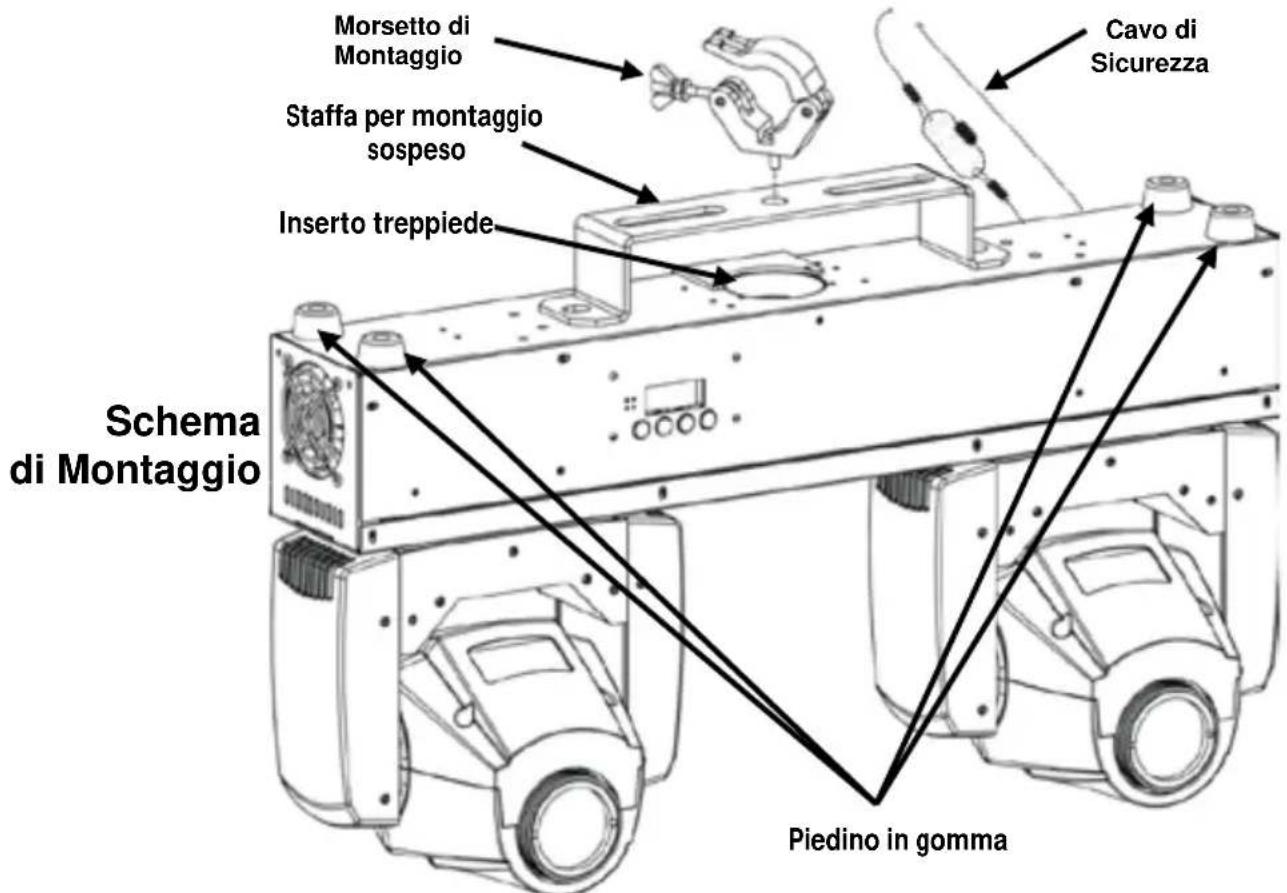

Montaggio

Prima di montare Intimidator Spot Duo 155, leggere le Note di Sicurezza in questa Guida Rapida.

Morsetto di Montaggio Staffa per montaggio sospeso Inserto treppiede Schema di Montaggio Cavo di Sicurezza Piedino in gomma

Quando per il montaggio di questa apparecchiatura si utilizza un solo morsetto, è necessario utilizzare un morsetto con prigioniero per evitare che si allenti accidentalmente.

Descrizione del Pannello di Controllo

Pulsante	Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù o di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù o di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa del Menù

Livello Principale	Livello di Programmazione		Descrizione
Indirizzo DMX	d__	d001-d512	Imposta l'indirizzo DMX iniziale
Automatica	A-_	A-01-A-16	Programmi automatici
Attivazione sonora	Srun		Modalità Sound Active (attivazione sonora)
Slave	Son_	Son1	Modalità di funzionamento Slave 1
		Son2	Modalità di funzionamento Slave 2
Sensibilità sonora	S-_	S-01-S-99	Controllo sensibilità sonora
Master Auto M--		M--4	Programma Master integrato '4 teste'
		M--2	Programma Master integrato '2 teste'
Pan 1 _PA1		PA1	Rotazione normale testa 1
		rPA1	Rotazione inversa testa 1
Pan 2 _PA2		PA2	Rotazione normale testa 2
		rPA2	Rotazione inversa testa 2
Tilt 1 _til		til	Brandeggio normale testa 1
		rtil	Rotazione inversa testa 1
Tilt 2 _ti2		ti2	Brandeggio normale testa 2
		rti2	Rotazione inversa testa 2
Display _dis		dis	Visualizzazione normale
		rdis	Visualizzazione inversa
Modalità canale	_CH	20CH	Funzionalità DMX 20 canali
		17CH	Funzionalità DMX 17 canali
		10CH	Funzionalità DMX 10 canali
Campo di rotazione	PA__	PA36	360° campo di rotazione
		PA18	180° campo di rotazione
Campo di brandeggio	ti__	ti27	270° campo di brandeggio
		ti18	180° campo di brandeggio
		ti 9	90° campo di brandeggio
Temperatura testa 1	t--1	1t__	Visualizza la temperatura corrente della testa 1
Temperatura testa 2	t--2	2t__	Visualizza la temperatura corrente della testa 2
Reimpostazione	rEST		Reimposta l'unità
Caricamento	LoAd		Carica le impostazioni standard

Collegamento DMX

Intimidator Spot Duo 155 può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento di la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer dal sito www.chauvetlighting.com.

Indirizzo Iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 493.

Collegamento Master/Slave

In modalità Master/Slave, Intimidator Spot Duo 155 utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per i funzionamento Master/Slave sono contenute nel Manuale Utente.

Programmi Auto Principali

I programmi auto Master integrati controllano i movimenti di due unità Intimidator Spot Duo 155 collegate insieme tramite connessione dati DMX. Un singolo Intimidator Spot Duo 155 (master) controlla i movimenti di un altro Intimidator Spot Duo 155 (slave). Configurare i programmi auto Master e le modalità Slave come segue:

Master Auto Programma '4 Teste'

Il programma auto Master '4 teste' consente alle 4 teste di due Intimidator Spot Duo 155 collegati di funzionare all'unisono L'unità master (principale) deve essere impostata per funzionare in modalità Auto con impostazione M--4, mentre l'unità Slave (secondaria) deve essere impostata per funzionare sia in modalità Son1 che Son2.

Configurare le unità come descritto di seguito.

Unità Master:

1. Premere ripetutamente fino a visualizzare sul display M--2 o M--4.
2. Utilizzare i pulsanti oppure per selezionare M--4.
3. Premere .
4. Impostare l'unità master in modalità Auto, A-01-A-16.

Unità slave:

1. Premere ripetutamente fino a visualizzare sul display Son1 o Son2.

2. Utilizzare i pulsanti oppure per selezionare Son1 o Son2.

3. Selezionare Son1 per movimenti sincronizzati al 100%.

4. Selezionare Son2 per uno show con ritardo con tutte le 4 teste nella stessa direzione.

5. Premere .

Master Auto Programma '2 Teste'

Il programma auto Master '2 teste' consente a un singolo Intimidator Spot Duo 155 di controllare i movimenti di un altro Intimidator Spot Duo 155. L'unità master (principale) deve essere impostata per funzionare in modalità Auto con impostazione M--2, mentre l'unità Slave (secondaria) deve essere impostata per funzionare sia in modalità Son1 che Son2.

Configurare le unità come descritto di seguito.

Unità Master:

1. Premere ripetutamente fino a visualizzare sul display M--2 o M--4.
2. Utilizzare i pulsanti oppure per selezionare M--2.
3. Premere .
4. Impostare l'unità master in modalità Auto, A-01-A-16.

Unità slave:

1. Premere ripetutamente fino a visualizzare sul display Son1 o Son2.

2. Utilizzare i pulsanti oppure per selezionare Son1 o Son2.

3. Selezionare Son1 per movimenti sincronizzati al 100%.

4. Selezionare Son2 per lo stesso show per entrambe le unità, ma con movimenti opposti.

5. Premere .

Valori DMX

20CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rotazione 1	000 Ü 255	Rotazione da 0 a 360° per la testa 1
	2	Rotazione Fine 1	000 Ü 255	Controllo della rotazione fine per la testa 1
	3	Brandeggio 1	000 Ü 255	Brandeggio 0-270° per la testa 1
	4	Brandeggio Fine 1	000 Ü 255	Controllo del brandeggio fine per la testa 1
	5	Rotazione 2	000 Ü 255	Rotazione da 0 a 360° per la testa 2
	6	Rotazione Fine 2	000 Ü 255	Controllo della rotazione fine per la testa 2
	7	Brandeggio 2	000 Ü 255	Brandeggio 0-270° per la testa 2
	8	Brandeggio Fine 2	000 Ü 255	Controllo del brandeggio fine per la testa 2
	9 Velocità		000 Ü 255	Velocità rotazione/brandeggio (da rapida a lenta)
	10	Ruota Colore 1 (Testa 1)	000 Ü 005	Bianco
			006 Ü 011	Giallo
			012 Ü 017	Magenta
			018 Ü 023	Verde
			024 Ü 029	Rosso
			030 Ü 035	Ciano
			036 Ü 041	Arancio
			042 Ü 047	Blu
			048 Ü 053	Verde chiaro
			054 Ü 063	Ambra
			064 Ü 069	Bianco + Giallo
			070 Ü 075	Giallo + Magenta
			076 Ü 081	Magenta + Verde
			082 Ü 087	Verde + Rosso
			088 Ü 093	Rosso + Ciano
			094 Ü 099	Ciano + Arancio
			100 Ü 105	Arancio + Blu
			106 Ü 111	Blu + Verde chiaro
			112 Ü 117	Verde chiaro + Ambra
			118 Ü 127	Ambra + Bianco
			128 Ü 191	Effetto arcobaleno a velocità crescente
			192 Ü 255	Effetto arcobaleno inverso a velocità crescente
20CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	11	Ruota Colore 1 (Testa 2)	000 Ü 005	Bianco
			006 Ü 011	Giallo
			012 Ü 017	Magenta
			018 Ü 023	Verde
			024 Ü 029	Rosso
			030 Ü 035	Ciano
			036 Ü 041	Arancio
			042 Ü 047	Blu
			048 Ü 053	Verde chiaro
			054 Ü 063	Ambra
			064 Ü 069	Bianco + Giallo
			070 Ü 075	Giallo + Magenta
			076 Ü 081	Magenta + Verde
			082 Ü 087	Verde + Rosso
			088 Ü 093	Rosso + Ciano
			094 Ü 099	Ciano + Arancio
			100 Ü 105	Arancio + Blu
			106 Ü 111	Blu + Verde chiaro
			112 Ü 117	Verde chiaro + Ambra
			118 Ü 127	Ambra + Bianco
			128 Ü 191	Effetto arcobaleno a velocità crescente
			192 Ü 255	Effetto arcobaleno inverso a velocità crescente
	12	Ruota Gobo 1 (Testa 1)
			000-005	006-011	012-017	018-023	024-029
			030-035	036-041	042-047	048-053	054-063
			064 Ü 073	Scuotimento gobo 9 a velocità crescente
			074 Ü 079	Scuotimento gobo 8 a velocità crescente
			080 Ü 085	Scuotimento gobo 7 a velocità crescente
			086 Ü 091	Scuotimento gobo 6 a velocità crescente
			092 Ü 097	Scuotimento gobo 5 a velocità crescente
			098 Ü 103	Scuotimento gobo 4 a velocità crescente
			104 Ü 109	Scuotimento gobo 3 a velocità crescente
			110 Ü 115	Scuotimento gobo 2 a velocità crescente
			116 Ü 121	Scuotimento gobo 1 a velocità crescente
			122 Ü 127	Aperto
			128 Ü 191	Effetto ciclico a velocità crescente
			192 Ü 255	Effetto ciclico inverso a velocità crescente

20CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	13	Ruota Gobo 1 (Testa 2)
			000-005	006-011	012-017	018-023	024-029
			030-035	036-041	042-047	048-053	054-063
			064 Ü 073	Scuotimento gobo 9 a velocità crescente
			074 Ü 079	Scuotimento gobo 8 a velocità crescente
			080 Ü 085	Scuotimento gobo 7 a velocità crescente
			086 Ü 091	Scuotimento gobo 6 a velocità crescente
			092 Ü 097	Scuotimento gobo 5 a velocità crescente
			098 Ü 103	Scuotimento gobo 4 a velocità crescente
			104 Ü 109	Scuotimento gobo 3 a velocità crescente
			110 Ü 115	Scuotimento gobo 2 a velocità crescente
			116 Ü 121	Scuotimento gobo 1 a velocità crescente
			122 Ü 127	Aperto
			128 Ü 191	Effetto ciclico a velocità crescente
			192 Ü 255	Effetto ciclico inverso a velocità crescente
	14	Dimmer 1	000 Ü 255	Dimmer testa 1 (da 0 a 100%)
	15	Dimmer 2	000 Ü 255	Dimmer testa 2 (da 0 a 100%)
	16	Otturatore 2 (Testa 1)	000 Ü 003	Luce spenta
			004 Ü 007	Luce accesa
			008 Ü 076	Otturatore con velocità crescente
			077 Ü 145	Stroboscopio a impulsi con velocità crescente
			146 Ü 215	Strobo casuale con velocità crescente
			216 Ü 255	Luce accesa
	17	Otturatore 2 (Testa 2)	000 Ü 003	Luce spenta
			004 Ü 007	Luce accesa
			008 Ü 076	Otturatore con velocità crescente
			077 Ü 145	Stroboscopio a impulsi con velocità crescente
			146 Ü 215	Strobo casuale con velocità crescente
			216 Ü 255	Luce accesa
	18	Funzioni di Controllo	000 Ü 009	Nessuna funzione
			010 Ü 014	Interruzione rotazione/brandeggio
			015 Ü 019	Interruzione colore
			020 Ü 024	Interruzione gobo
			025 Ü 029	Interruzione rotazione/brandeggio/colore
			030 Ü 034	Interruzione rotazione/brandeggio/gobo
			035 Ü 039	Interruzione colore/gobo
			040 Ü 044	Interruzione rotazione/brandeggio/colore/gobo
			045 Ü 049	Nessuna funzione
			050 Ü 054	Impostazione prime due teste

20CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	18 (cont.)	Funzioni di Controllo (cont.)	055 Ü 059	Impostazione ultime due teste
			060 Ü 064	Cancellazione quattro teste
			065 Ü 069	Nessuna funzione
			070 Ü 074	Reimpostazione
			075 Ü 079	Nessuna funzione
			080 Ü 084	Rotazione/brandeggio inversi per entrambe le teste
			085 Ü 089	Rotazione inversa testa 1
			090 Ü 094	Rotazione inversa testa 2
			095 Ü 099	Brandeggio inverso testa 1
			100 Ü 104	Brandeggio inverso testa 2
			105 Ü 109	Cancellazione rotazione inversa testa 1
			110 Ü 114	Cancellazione rotazione inversa testa 2
			115 Ü 119	Cancellazione brandeggio inverso testa 1
			120 Ü 124	Cancellazione brandeggio inverso testa 2
			125 Ü 129	Cancellazione rotazione/brandeggio inversi per entrambe le teste
			130 Ü 135	Nessuna funzione
			136 Ü 175	Motivo strobo 1 con velocità crescente	Quando è attivo Canale 19
			176 Ü 215	Motivo strobo 2 con velocità crescente
			216 Ü 255	Motivo strobo 3 con velocità crescente
	19	Macro di Movimento	000 Ü 007	Nessuna funzione
			008 Ü 022	Macro movimento 1
			023 Ü 037	Macro movimento 2
			038 Ü 052	Macro movimento 3
			053 Ü 067	Macro movimento 4
			068 Ü 082	Macro movimento 5
			083 Ü 097	Macro movimento 6
			098 Ü 112	Macro movimento 7
			113 Ü 127	Macro movimento 8
			128 Ü 142	Macro movimento 9
			143 Ü 157	Macro movimento 10
			158 Ü 172	Macro movimento 11
			173 Ü 187	Macro movimento 12
			188 Ü 202	Macro movimento 13
			203 Ü 217	Macro movimento 14
			218 Ü 232	Macro movimento 15
			233 Ü 247	Tutti i macro movimento 1-15
			248 Ü 255	Modalità attivazione sonora
	20	Velocità Macro Movimento	000 Ü 255	Da rapida a lenta
17CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rotazione 1	000 Ü 255	Rotazione da 0 a 360° per la testa 1
	2	Rotazione Fine 1	000 Ü 255	Controllo della rotazione fine per la testa 1
	3	Brandeggio 1	000 Ü 255	Brandeggio 0-270° per la testa 1
	4	Brandeggio Fine 1	000 Ü 255	Controllo del brandeggio fine per la testa 1
	5	Rotazione 2	000 Ü 255	Rotazione da 0 a 360° per la testa 2
	6	Rotazione Fine 2	000 Ü 255	Controllo della rotazione fine per la testa 2
	7	Brandeggio 2	000 Ü 255	Brandeggio 0-270° per la testa 2
	8	Brandeggio Fine 2	000 Ü 255	Controllo del brandeggio fine per la testa 2
	9 Velocità		000 Ü 255	Velocità rotazione/brandeggio (da rapida a lenta)
	10	Ruota Colore (Entrambe le Teste)	000 Ü 005	Bianco
			006 Ü 011	Giallo
			012 Ü 017	Magenta
			018 Ü 023	Verde
			024 Ü 029	Rosso
			030 Ü 035	Ciano
			036 Ü 041	Arancio
			042 Ü 047	Blu
			048 Ü 053	Verde chiaro
			054 Ü 063	Ambra
			064 Ü 069	Bianco + Giallo
			070 Ü 075	Giallo + Magenta
			076 Ü 081	Magenta + Verde
			082 Ü 087	Verde + Rosso
			088 Ü 093	Rosso + Ciano
			094 Ü 099	Ciano + Arancio
			100 Ü 105	Arancio + Blu
			106 Ü 111	Blu + Verde chiaro
			112 Ü 117	Verde chiaro + Ambra
			118 Ü 127	Ambra + Bianco
			128 Ü 191	Effetto arcobaleno a velocità crescente
			192 Ü 255	Effetto arcobaleno inverso a velocità crescente
17CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	11	Ruota Gobo (Entrambe le Teste)
			000-005	006-011	012-017	018-023	024-029
			030-035	036-041	042-047	048-053	054-063
			064 Ü 073	Scuotimento gobo 9 a velocità crescente
			074 Ü 079	Scuotimento gobo 8 a velocità crescente
			080 Ü 085	Scuotimento gobo 7 a velocità crescente
			086 Ü 091	Scuotimento gobo 6 a velocità crescente
			092 Ü 097	Scuotimento gobo 5 a velocità crescente
			098 Ü 103	Scuotimento gobo 4 a velocità crescente
			104 Ü 109	Scuotimento gobo 3 a velocità crescente
			110 Ü 115	Scuotimento gobo 2 a velocità crescente
			116 Ü 121	Scuotimento gobo 1 a velocità crescente
			122 Ü 127	Aperto
			128 Ü 191	Effetto ciclico a velocità crescente
			192 Ü 255	Effetto ciclico inverso a velocità crescente
	12	Dimmer 1	000 Ü 255	Dimmer testa 1 (da 0 a 100%)
	13	Dimmer 2	000 Ü 255	Dimmer testa 2 (da 0 a 100%)
	14	Otturatore (Entrambe le Teste)	000 Ü 003	Luce spenta
			004 Ü 007	Luce accesa
			008 Ü 076	Otturatore con velocità crescente
			077 Ü 145	Stroboscopio a impulsi con velocità crescente
			146 Ü 215	Strobo casuale con velocità crescente
			216 Ü 255	Luce accesa
	15 Funzioni di Controllo		000 Ü 009	Nessuna funzione
			010 Ü 014	Interruzione rotazione/brandeggio
			015 Ü 019	Interruzione colore
			020 Ü 024	Interruzione gobo
			025 Ü 029	Interruzione rotazione/brandeggio/colore
			030 Ü 034	Interruzione rotazione/brandeggio/gobo
			035 Ü 039	Interruzione colore/gobo
			040 Ü 044	Interruzione rotazione/brandeggio/colore/gobo
			045 Ü 049	Nessuna funzione
			050 Ü 054	Impostazione prime due teste
			055 Ü 059	Impostazione ultime due teste
			060 Ü 064	Cancellazione quattro teste
			065 Ü 069	Nessuna funzione
			070 Ü 074	Reimpostazione
			075 Ü 079	Nessuna funzione
			080 Ü 084	Rotazione/brandeggio inversi per entrambe le teste
			085 Ü 089	Rotazione inversa testa 1
15 (cont.)	Funzioni di Controllo (cont.)	090 Ü 094	Rotazione inversa testa 2
		095 Ü 099	Brandeggio inverso testa 1
		100 Ü 104	Brandeggio inverso testa 2
		105 Ü 109	Cancellazione rotazione inversa testa 1
		110 Ü 114	Cancellazione rotazione inversa testa 2
		115 Ü 119	Cancellazione brandeggio inverso testa 1
		120 Ü 124	Cancellazione brandeggio inverso testa 2
		125 Ü 129	Cancellazione rotazione/brandeggio inversi per entrambe le teste
		130 Ü 135	Nessuna funzione
		136 Ü 175	Motivo strobo 1 con velocità crescente	Quando è attivo Canale 16
		176 Ü 215	Motivo strobo 2 con velocità crescente
		216 Ü 255	Motivo strobo 3 con velocità crescente
	16 Macro di Movimento		000 Ü 007	Nessuna funzione
			008 Ü 022	Macro movimento 1
			023 Ü 037	Macro movimento 2
			038 Ü 052	Macro movimento 3
			053 Ü 067	Macro movimento 4
			068 Ü 082	Macro movimento 5
			083 Ü 097	Macro movimento 6
			098 Ü 112	Macro movimento 7
			113 Ü 127	Macro movimento 8
			128 Ü 142	Macro movimento 9
			143 Ü 157	Macro movimento 10
			158 Ü 172	Macro movimento 11
			173 Ü 187	Macro movimento 12
			188 Ü 202	Macro movimento 13
			203 Ü 217	Macro movimento 14
			218 Ü 232	Macro movimento 15
			233 Ü 247	Tutti i macro movimento 1–15
			248 Ü 255	Modalità attivazione sonora
	17	Velocità Movimento	000 Ü 255	Da rapida a lenta
10CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rotazione	000 Ú 255	Rotazione da 0 a 360° per entrambe le teste
	2	Brandeggio	000 Ú 255	Brandeggio 0-270° per entrambe le teste
	3	Ruota Colore(Entrambe le Teste)	000 Ú 005	Bianco
			006 Ú 011	Giallo
			012 Ú 017	Magenta
			018 Ú 023	Verde
			024 Ú 029	Rosso
			030 Ú 035	Ciano
			036 Ú 041	Arancio
			042 Ú 047	Blu
			048 Ú 053	Verde chiaro
			054 Ú 063	Ambra
			064 Ú 069	Bianco + Giallo
			070 Ú 075	Giallo + Magenta
			076 Ú 081	Magenta + Verde
			082 Ú 087	Verde + Rosso
			088 Ú 093	Rosso + Ciano
			094 Ú 099	Ciano + Arancio
			100 Ú 105	Arancio + Blu
			106 Ú 111	Blu + Verde chiaro
			112 Ú 117	Verde chiaro + Ambra
			118 Ú 127	Ambra + Bianco
			128 Ú 191	Effetto arcobaleno a velocità crescente
			192 Ú 255	Effetto arcobaleno inverso a velocità crescente
	4	Ruota Gobo(Entrambe le Teste)
			000 -005	006 -011	012 -017	018 -023	024 -029
			030 -035	036 -041	042 -047	048 -053	054 -063
			064 Ú 073	Scuotimento gobo 9 a velocità crescente
			074 Ú 079	Scuotimento gobo 8 a velocità crescente
			080 Ú 085	Scuotimento gobo 7 a velocità crescente
			086 Ú 091	Scuotimento gobo 6 a velocità crescente
			092 Ú 097	Scuotimento gobo 5 a velocità crescente
			098 Ú 103	Scuotimento gobo 4 a velocità crescente
			104 Ú 109	Scuotimento gobo 3 a velocità crescente
			110 Ú 115	Scuotimento gobo 2 a velocità crescente
			116 Ú 121	Scuotimento gobo 1 a velocità crescente
			122 Ú 127	Aperto
			128 Ú 191	Effetto ciclico a velocità crescente
			192 Ú 255	Effetto ciclico inverso a velocità crescente
10CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	5	Dimmer 1	000 Ü 255	Dimmer testa 1 (da 0 a 100%)
	6	Dimmer 2	000 Ü 255	Dimmer testa 2 (da 0 a 100%)
	7	Otturatore (Entrambe le Teste)	000 Ü 003	Luce spenta
			004 Ü 007	Luce accesa
			008 Ü 076	Otturatore con velocità crescente
			077 Ü 145	Stroboscopio a impulsi con velocità crescente
			146 Ü 215	Strobo casuale con velocità crescente
			216 Ü 255	Luce accesa
	8	Funzioni di Controllo	000 Ü 009	Nessuna funzione
			010 Ü 014	Interruzione rotazione/brandeggio
			015 Ü 019	Interruzione colore
			020 Ü 024	Interruzione gobo
			025 Ü 029	Interruzione rotazione/brandeggio/colore
			030 Ü 034	Interruzione rotazione/brandeggio/gobo
			035 Ü 039	Interruzione colore/gobo
			040 Ü 044	Interruzione rotazione/brandeggio/colore/gobo
			045 Ü 049	Nessuna funzione
			050 Ü 054	Impostazione prime due teste
			055 Ü 059	Impostazione ultime due teste
			060 Ü 064	Cancellazione quattro teste
			065 Ü 069	Nessuna funzione
			070 Ü 074	Reimpostazione
			075 Ü 079	Nessuna funzione
			080 Ü 084	Rotazione/brandeggio inversi per entrambe le teste
			085 Ü 089	Rotazione inversa testa 1
			090 Ü 094	Rotazione inversa testa 2
			095 Ü 099	Brandeggio inverso testa 1
			100 Ü 104	Brandeggio inverso testa 2
			105 Ü 109	Cancellazione rotazione inversa testa 1
			110 Ü 114	Cancellazione rotazione inversa testa 2
			115 Ü 119	Cancellazione brandeggio inverso testa 1
			120 Ü 124	Cancellazione brandeggio inverso testa 2
			125 Ü 129	Cancellazione rotazione/brandeggio inversi per entrambe le teste
			130 Ü 135	Nessuna funzione
			136 Ü 175	Motivo strobo 1 con velocità crescente	Quando è attivo Canale 9
			176 Ü 215	Motivo strobo 2 con velocità crescente
			216 Ü 255	Motivo strobo 3 con velocità crescente

10CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	9	Macro di Movimento	000 Û 007	Nessuna funzione
			008 Û 022	Macro movimento 1
			023 Û 037	Macro movimento 2
			038 Û 052	Macro movimento 3
			053 Û 067	Macro movimento 4
			068 Û 082	Macro movimento 5
			083 Û 097	Macro movimento 6
			098 Û 112	Macro movimento 7
			113 Û 127	Macro movimento 8
			128 Û 142	Macro movimento 9
			143 Û 157	Macro movimento 10
			158 Û 172	Macro movimento 11
			173 Û 187	Macro movimento 12
			188 Û 202	Macro movimento 13
			203 Û 217	Macro movimento 14
			218 Û 232	Macro movimento 15
			233 Û 247	Tutti i macro movimento 1–15
			248 Û 255	Modalità attivazione sonora
	10	Velocità Macro Movimento	000 Û 255	Da rapida a lenta
