INSTRUKCJA OBSŁUGI Intimidator Spot Duo 155 Chauvet
Informacje dotyczące instrukcji
Intimidator Spot Duo 155 Quick Reference Guide (QRG) zawiera podstawowe informacje o produkcie takie jak montaż, opcje menu oraz wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com.
Oświadczenie
Informacje i specyfikacje zawarte w niniejszym dokumencie (QRG) podlegają zmianie bez powiadomienia.
Wskazówki Bezpieczeństwa
Poniższe wskazówki zawierają ważne informacje dotyczące montażu, użycia i konserwacji.
- Produkt nie jest przeznaczony do instalowania na stałe.
- Produkt można podłączyć TYLKO do uziemionego oraz zabezpieczonego źródła prądu.
- Zawsze należy odłączyć zasilanie przed przystąpieniem do czyszczenia lub wymiany bezpiecznika.
• NIE należy patrzeć na źródło światła, gdy produkt jest włączony. - Należy upewnić się, czy kabel zasilający nie jest zagięty lub uszkodzony.
- Nigdy nie można wyłącać urządzenia poprzez wyciągnięcie przewodu z gniazdka.
- Należy użyć kabla bezpieczeństwa przy montażu produktu na górze.
- NIE należy pozostawiać materiału łatwopalnego w pobliżu urządzenia podczas gdy jest włączone.
- NIE należy dotykać urządzenia w czasie jego pracy, ponieważ może być gorące.
- Napięcie, do jakiego podłączane jest urządzenie musi odpowiadać temu, które zostało określone na naklejce lub tylnej części produktu.
- Produkt może być używany jedynie w pomieszczeniach! (IP20) Aby uniknąć ryzyka wystąpienia pożaru lub zwarcia, urządzenia nie należy wystawiać na działanie deszczu lub wilgoci.
- Produkt należy zawsze instalować w miejscu z odpowiednią wentylacją przynajmniej 50 cm od przyległych do niego powierzchni.
- Należy upewnić się, że kratki wentylacyjne na obudowie ur ządzenia nie są zablokowane.
- Nigdy nie należy podłącać urządzenia do ściemniacza lub potencjometru.
- Bezpiecznik, który jest wymieniany musi być takiego samego typu oraz wartości.
- Do przenoszenia produktu należy użyć JEDYNIE uchwytu montażowego lub uchwytów do jego przenoszenia.
- Maksymalna temperatura otoczenia to 40 °C. Nie należy używać produktu w wyższych temperaturach.
- W przypadku poważnych problemów z obsługą należy natychmiast zaprzestać jego dalszego użytkowania.
- NIE należy otwierać produktu. Urządzenie nie zawiera części, które mogą być serwisowane przez użytkownika.
- Podczas, kiedy urządzenie jest nieużywane należy odłączyć je od źródła zasilami poprzez wyłączenie bezpiecznika lub wyciągnięcia wtyczki z gniazda, co wyeliminuje niepotrzebne zużycie i przedłuży żywotność urządzenia.
Kontakt
Poza Stanami Zjednoczonymi, Zjednoczonym Królestwem, Irlandią, Meksyk lub Benelux w celu uzyskania pomocy lub zwrotu produktu należy skontaktować się z dystrybutorem na terenie danego kraju. Dalsze informacje kontaktowe na stronie www.chauvetlighting.com.
Co Wchodzi w Skład Zestawu
• Intimidator Spot Duo 155
- Obejma do podwieszenia wraz z zestawem montażowym
- Przewód zasilający
- Karta gwarancyjna
- Praktyczny przewodnik
Przed Montażem
Należy rozpakować urządzenie Intimidator Spot Duo 155 oraz upewnić się, że wszystkie znajdujące się w opakowaniu części są w dobrym stanie. W przypadku, gdy opakowanie lub jego zawartość noszą ślady uszkodzenia, należy natychmiast poinformować o tym fakcie dostawcę, a nie firmę Chauvet.
Intimidator Spot Duo 155 wyposażony jest w dwie ruchome głowice Intimidator Spot 155 zamontowane na pojedynczej belce. Opcje sterowania obejmują automatyczne programy, tryby aktywacji dźwiękiem oraz DMX. Funkcje pan oraz tilt dostępne są dla każdej z ruchomych głowic. Różne opcje oświetlenia dostępne są przy wykorzystaniu dodatkowych tarcz kolorowych i tarcz gobo, jak również wielu zainstalowanych programów Master/Slave.

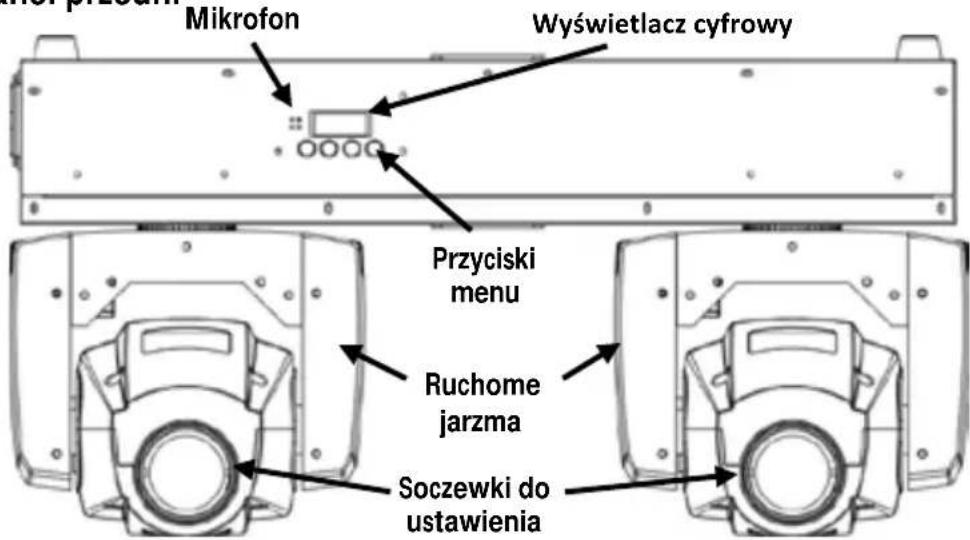

Panel przedni


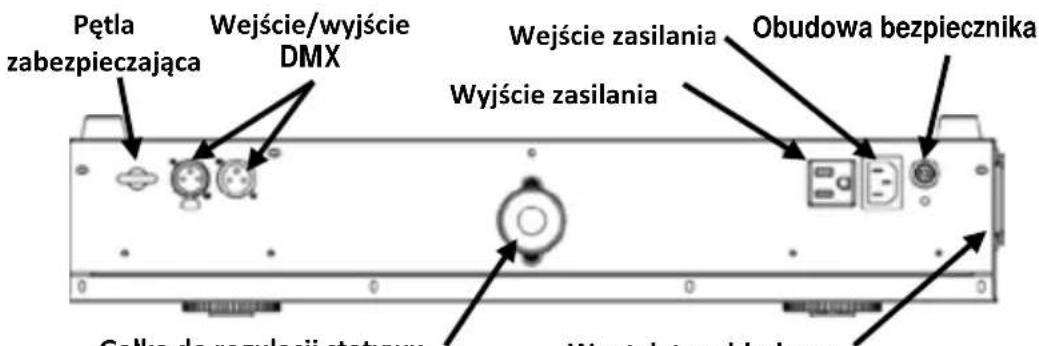

Panel tylny
Produkt posiada automatyczne przełączanie zakresu zasilania, które pozwala na działanie produktu przy napięciu wejściowym 100\~240 VAC, 50/60 Hz.
W celu sprawdzenia dokładnej ilości urządzeń Intimidator Spot Duo 155, jakie mogą zostać połączone przy napięciu zasilającym 120 V lub 240 V, proszę zapoznać się z instrukcją obsługi lub etykietą znajdująca się na urządzeniu.
Wymiana bezpiecznika
- Odłączyć produkt od zasilania.
- Przy użyciu płaskiego śrubokręta należy poluzować uchwyt bezpiecznika, a następnie pociągnąć.
- Usunąć przepalony bezpiecznik z zacisku i wymienić na nowy dokładnie o takim samym rodzaju i wartości.
- Ponownie umieścić uchwyt bezpiecznika na miejscu.
- Ponownie podłączyć produkt od zasilania.

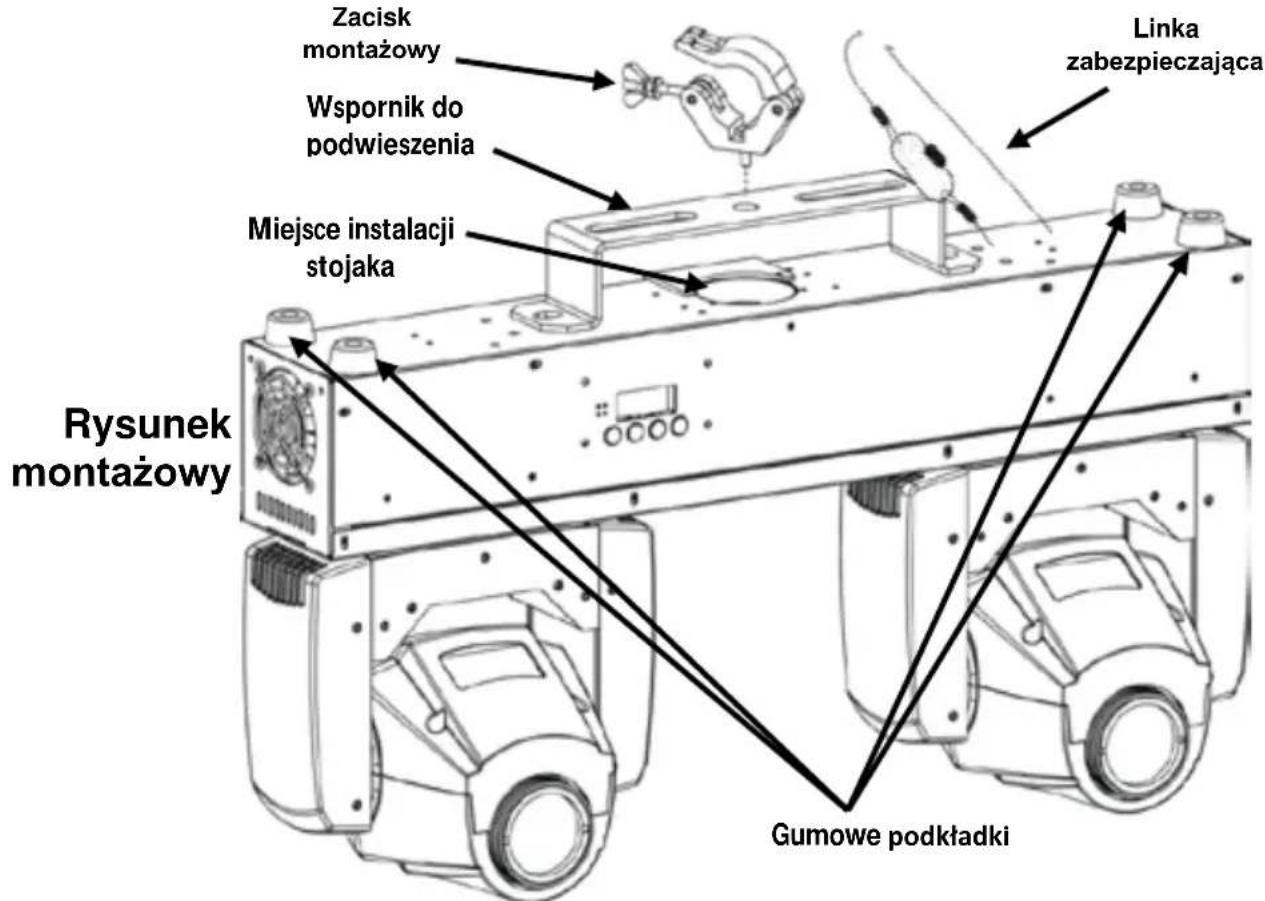

Montaż
Przed zamontowaniem produktu należy zapoznać się ze Wskazówkami Bezpieczeństwa.
Przy wykorzystaniu tylko jednego zacisku montażowego dla tego produktu należy upewnić się, że zacisk posiada śrubę uwięzioną, która zapobiega przypadkowemu poluzowaniu się.
Opis panelu sterowania
| Przycisk | Funkcja |
| Wyjście z bieżącej opcji menu lub funkcji | |
| Przejście w góre po liście menu oraz zwiększenie wartości numerycznej w funkcji | |
| Przejście w dół po liście oraz obniżenie wartość numerycznej w funkcji | |
| Włączeni opcje menu lub ustawienie wybranej wartości |
Opcje Menu
| Główny poziom | Poziomy programowania | Opis | |
| Adres DMX | d__ | d001–d512 | Ustalenie adresu początkowego DMX |
| Automatyczna | A-_ | A-01–A-16 | Tryb automatyczny |
| Aktywacja dźwiękiem | Srun | Tryb reakcji na dźwięk | |
| Slave Son_ | Son1 | Tryb 1 obsługi slave | |
| Son2 | Tryb 2 obsługi slave | ||
| Czułość reakcji na dźwięk | S-_ | S-01–S-99 | Sterowanie czułością na dźwięk |
| Master Auto M--_ | M--4 | Główny wbudowany program dla 4 głowic | |
| M--2 | Główny wbudowany program dla 2 głowic | ||
| Pan 1 _PA1 | PA1 | Standardowe funkcje pan dla głowicy 1 | |
| rPA1 | Odwrócone funkcje pan dla głowicy 1 | ||
| Pan 2 _PA2 | PA2 | Standardowe funkcje pan dla głowicy 2 | |
| rPA2 | Odwrócone funkcje pan dla głowicy 2 | ||
| Tilt 1 (przechyt) _til | til | Standardowe funkcje tilt dla głowicy 1 | |
| rtil | Odwrócone funkcje tilt dla głowicy 1 | ||
| Tilt 2 (przechyt) _t2 | ti2 | Standardowe funkcje tilt dla głowicy 2 | |
| rti2 | Odwrócone funkcje tilt dla głowicy 2 | ||
| Wyświetlacz _dis | dis | Standardowa funkcje wyświetlacza | |
| rdis | Odwrócony wyświetlacz | ||
| Tryb kanału _CH | 20CH | Spersonalizowany 20-kanałowy DMX | |
| 17CH | Spersonalizowany 17-kanałowy DMX | ||
| 10CH | Spersonalizowany 10-kanałowy DMX | ||
| Pan Range PA_ | PA36 | Zakres obrotu wynosi 360° | |
| PA18 | Zakres obrotu wynosi 180° | ||
| Tilt Range ti_ | ti27 | Zakres przechytu wynosi 270° | |
| ti18 | Zakres przechytu wynosi 180° | ||
| ti 9 | Zakres przechytu wynosi 90° | ||
| Temperatura głowicy 1 | t--1 | 1t_ | Wyświetla bieżącą temperaturę głowicy 1 |
| Temperatura głowicy 2 | t--2 | 2t_ | Wyświetla bieżącą temperaturę głowicy 2 |
| Reset | rEST | Reset urządzenia | |
| Ładowanie ustawień | LoAd | Ładuje ustawienia fabryczne | |
Połączenie DMX
Intimidator Spot Duo 155 może współpracować z kontrolerem DMX, gdy jest podłączony za pomocą połączeń szeregowych DMX. Instrukcje dotyczące podłączeni i konfiguracji produktu w celu obsługi systemu DMX znajdują się w instrukcji obsh. Jeżeli nie są Państwo zaznajomieni z systemem DMX, proszę pobrać dokument DMX Primer znajdujący się na stronie www.chauvetlighting.com.
Adres początkowy Połączenie Master/Slave
W celu zapewnienia pełnego dostępu do wszystkich kanałów w każdym trybie DMX najbardziej zalecanym adresem DMX jest 493.
Intimidator Spot Duo 155 wykorzystuje połączenie danych DMX dla trybu Master/Slave. Instrukcje dotyczące podłączenia i konfiguracji produktu w celu obsługi Master/Slave znajdują się w instrukcji obsługi.
Programy Master Auto
Programy Master Auto, które zostały zainstalowane w urządzeniu sterują działaniem dwóch urządzeń Intimidator Spot Duo połączonych ze sobą za pom ocą DMX. Pojedyncze urządzenie Intimidator Spot Duo 155 (w trybie master) steruje działaniem drugiego urządzenia Intimidator Spot Duo 155 (w trybie slave). Programy Master Auto automatyczne należy skonfigurować wraz z ustawieni trybu slave zgodnie z poniższymi wskazówkami:
Program Master Auto dla 4 głowic
Program Master Auto dla 4 głowic pozwala na współpracę wszystkich 4 głowic dwóch połączonych ze sobą urządzeń Intimidator Spot Duo 155. Jednostka główna (Master) będzie ustawiona na działanie w trybie Auto zgodnie z ustawieniem M--4, a jednostka współpracujące (Slave) będzie ustawiona na działanie albo w try Son1 albo w Son2.
Urządzenia należy skonfigurować zgodnie z poniższymi wskazówkami.
Jednostka ustawiona jako master:
- Naciskać
- Nacisnąć
lub i wybrać M--4. - Nacisnąć
. - Ustaw jednostkę główną (Master) na działanie w trybie Auto, A-01–A-16.
Jednostka ustawiona jako slave:
- Naciskać
- Nacisnąć
lub i wybrać Son1 lub Son2.
• Wybrać Son1 dla efektów zsynchronizowanych w 100%.
- Wybrać Son2 dla pokazów z opóźnieniem dotyczących wszystkich 4 głowic poruszających się w tym samym kierunku.
- Nacisnąć
.
Program Master Auto dla 2 głowic
Program Master Auto dla 2 głowic pozwala pojedynczemu urządzeniu Intimidator Spot Duo 155 na sterowanie działaniem drugiego urządzenia Intimidator Spot Duo 155. Jednostka główna (Master) będzie ustawiona na działanie w trybie Auto zgodnie z ustawieniem M--2, a jednostka współpracujące (Slave) będzie ustawiona na działanie albo w trybie Son1 albo w Son2.
Urządzenia należy skonfigurować zgodnie z poniższymi wskazówkami.
Jednostka ustawiona jako master:
- Naciskać
- Nacisnąć
lub i wybrać M--2. - Nacisnąć
. - Ustaw jednostkę główną (Master) na działanie w trybie Auto, A-01–A-16.
Jednostka ustawiona jako slave:
- Naciskać
- Nacisnąć
lub i wybrać Son1 lub Son2.
• Wybrać Son1 dla efektów zsynchronizowanych w 100%.
- Wybrać Son2 dla takiego samego pokazu dla dwóch jednostek, jednak ruchy jednostki ustawionej jako slave odbywają się w przeciwną stronę niż ruchy jednostki ustawionej jako master.
- Nacisnąć
.
Wartości DMX
| 20CH | Kanał | Funkcja | Wartość | Procent/Ustawienia | |||
| 1 | Obrót 1 | 000 Ü 255 | Obrót 0-360° dla głowicy 1 | ||||
| 2 | Precyzyjny obrót 1 | 000 Ü 255 | Sterowanie precyzyjnym obrotem dla głowicy 1 | ||||
| 3 | Przechył 1 | 000 Ü 255 | Przechył 0-270° dla głowicy 1 | ||||
| 4 | Precyzyjny przechył 1 | 000 Ü 255 | Sterowanie precyzyjnym przechyłem dla głowicy 1 | ||||
| 5 | Obrót 2 | 000 Ü 255 | Obrót 0-360° dla głowicy 2 | ||||
| 6 | Precyzyjny obrót 2 | 000 Ü 255 | Sterowanie precyzyjnym obrotem dla głowicy 2 | ||||
| 7 | Przechył 2 | 000 Ü 255 | Przechył 0-270° dla głowicy 2 | ||||
| 8 | Precyzyjny przechył 2 | 000 Ü 255 | Sterowanie precyzyjnym przechyłem dla głowicy 2 | ||||
| 9 | Prędkość | 000 Ü 255 | Prędkość Obrót/Przechył (od szybkiego do wolnego) | ||||
| 10 | Kolorowa tarcza 1 (Głowica 1) | 000 Ü 005 | Biały | ||||
| 006 Ü 011 | Żółty | ||||||
| 012 Ü 017 | Magenta | ||||||
| 018 Ü 023 | Zielony | ||||||
| 024 Ü 029 | Czerwony | ||||||
| 030 Ü 035 | Cyjanowy | ||||||
| 036 Ü 041 | Pomarańczowy | ||||||
| 042 Ü 047 | Niebieski | ||||||
| 048 Ü 053 | Jasnozielony | ||||||
| 054 Ü 063 | Bursztynowy | ||||||
| 064 Ü 069 | Biały + Żółty | ||||||
| 070 Ü 075 | Żółty + Magenta | ||||||
| 076 Ü 081 | Magenta + Zielony | ||||||
| 082 Ü 087 | Zielony + Czerwony | ||||||
| 088 Ü 093 | Czerwony + Cyjan | ||||||
| 094 Ü 099 | Cyjan + Pomarańczowy | ||||||
| 100 Ü 105 | Pomarańczowy + Niebieski | ||||||
| 106 Ü 111 | Niebieski + Jasnozielony | ||||||
| 112 Ü 117 | Jasnozielony + Bursztynowy | ||||||
| 118 Ü 127 | Bursztynowy + Biały | ||||||
| 128 Ü 191 | Efekt tęczy ze wzrostem prędkości | ||||||
| 192 Ü 255 | Odwrócony efekt tęczy ze wzrostem prędkości | ||||||
| 20CH(kont.) | Kanał | Funkcja | Wartość | Procent/Ustawienia | |||
| 11 | Kolorowa tarcza 2(Głowica 2) | 000 Ü 005 | Biały | ||||
| 006 Ü 011 | Żółty | ||||||
| 012 Ü 017 | Magenta | ||||||
| 018 Ü 023 | Zielony | ||||||
| 024 Ü 029 | Czerwony | ||||||
| 030 Ü 035 | Cyjanowy | ||||||
| 036 Ü 041 | Pomarańczowy | ||||||
| 042 Ü 047 | Niebieski | ||||||
| 048 Ü 053 | Jasnozielony | ||||||
| 054 Ü 063 | Bursztynowy | ||||||
| 064 Ü 069 | Biały + Żółty | ||||||
| 070 Ü 075 | Żółty + Magenta | ||||||
| 076 Ü 081 | Magenta + Zielony | ||||||
| 082 Ü 087 | Zielony + Czerwony | ||||||
| 088 Ü 093 | Czerwony + Cyjan | ||||||
| 094 Ü 099 | Cyjan + Pomarańczowy | ||||||
| 100 Ü 105 | Pomarańczowy + Niebieski | ||||||
| 106 Ü 111 | Niebieski + Jasnozielony | ||||||
| 112 Ü 117 | Jasnozielony + Bursztynowy | ||||||
| 118 Ü 127 | Bursztynowy + Biały | ||||||
| 128 Ü 191 | Efekt tęczy ze wzrostem prędkości | ||||||
| 192 Ü 255 | Odwrócony efekt tęczy ze wzrostem prędkości | ||||||
| 12 | Tarcza gobo 1(Głowica 1) | ||||||
 |  |  |  |  | |||
| 000-005 | 006-011 | 012-017 | 018-023 | 024-029 | |||
 |  |  |  |  | |||
| 030-035 | 036-041 | 042-047 | 048-053 | 054-063 | |||
| 064 Ü 073 | Gobo 9 funkcja shake wraz ze wzrostem prędkości | ||||||
| 074 Ü 079 | Gobo 8 funkcja shake wraz ze wzrostem prędkości | ||||||
| 080 Ü 085 | Gobo 7 funkcja shake wraz ze wzrostem prędkości | ||||||
| 086 Ü 091 | Gobo 6 funkcja shake wraz ze wzrostem prędkości | ||||||
| 092 Ü 097 | Gobo 5 funkcja shake wraz ze wzrostem prędkości | ||||||
| 098 Ü 103 | Gobo 4 funkcja shake wraz ze wzrostem prędkości | ||||||
| 104 Ü 109 | Gobo 3 funkcja shake wraz ze wzrostem prędkości | ||||||
| 110 Ü 115 | Gobo 2 funkcja shake wraz ze wzrostem prędkości | ||||||
| 116 Ü 121 | Gobo 1 funkcja shake wraz ze wzrostem prędkości | ||||||
| 122 Ü 127 | Otwarta | ||||||
| 128 Ü 191 | Efekt powtarzalności ze wzrostem prędkości | ||||||
| 192 Ü 255 | Odwrócony efekt cykliczności ze wzrostem prędkości | ||||||
| 13 | Tarcza gobo 2 (Głowica 2) |  |  |  |  | ||
| 000-005 | 006-011 | 012-017 | 018-023 | ||||
 |  |  |  | ||||
| 030-035 | 036-041 | 042-047 | 048-053 | ||||
| 064 Ü 073 | Gobo 9 funkcja shake wraz ze wzrostem prędkość | ||||||
| 074 Ü 079 | Gobo 8 funkcja shake wraz ze wzrostem prędkości | ||||||
| 080 Ü 085 | Gobo 7 funkcja shake wraz ze wzrostem prędkość | ||||||
| 086 Ü 091 | Gobo 6 funkcja shake wraz ze wzrostem prędkość | ||||||
| 092 Ü 097 | Gobo 5 funkcja shake wraz ze wzrostem prędkość | ||||||
| 098 Ü 103 | Gobo 4 funkcja shake wraz ze wzrostem prędkości | ||||||
| 104 Ü 109 | Gobo 3 funkcja shake wraz ze wzrostem prędkość | ||||||
| 110 Ü 115 | Gobo 2 funkcja shake wraz ze wzrostem prędkość | ||||||
| 116 Ü 121 | Gobo 1 funkcja shake wraz ze wzrostem prędkość | ||||||
| 122 Ü 127 | Otwarta | ||||||
| 128 Ü 191 | Efekt powtarzalności ze wzrostem prędkości | ||||||
| 192 Ü 255 | Odwrócony efekt cykliczności ze wzrostem prędkość | ||||||
| 14 | Dimmer 1 | 000 Ü 255 | Dimmer dla głowicy 1 (0-100%) | ||||
| 15 | Dimmer 2 | 000 Ü 255 | Dimmer dla głowicy 2 (0-100%) | ||||
| 16 | Przysłaona 1 (Głowica 1) | 000 Ü 003 | Światło wyłączone | ||||
| 004 Ü 007 | Światło włączone | ||||||
| 008 Ü 076 | Przysłona wraz ze wzrostem prędkości | ||||||
| 077 Ü 145 | Strobowanie pulsacyjne wraz ze wzrostem prędkości | ||||||
| 146 Ü 215 | Strobowanie losowe wraz ze wzrostem prędkości | ||||||
| 216 Ü 255 | Światło włączone | ||||||
| 17 | Przysłaona 2 (Głowica 2) | 000 Ü 003 | Światło wyłączone | ||||
| 004 Ü 007 | Światło włączone | ||||||
| 008 Ü 076 | Przysłona wraz ze wzrostem prędkości | ||||||
| 077 Ü 145 | Strobowanie pulsacjne wraz ze wzrostem prędkości | ||||||
| 146 Ü 215 | Strobowanie losowe wraz ze wzrostem prędkości | ||||||
| 216 Ü 255 | Światło włączone | ||||||
| 18 | Funkcje sterowania | 000 Ü 009 | Brak funkcji | ||||
| 010 Ü 014 | Blackout podczas Pan/Tilt | ||||||
| 015 Ü 019 | Blackout podczas obrotu tarczy kolorów | ||||||
| 020 Ü 024 | Blackout podczas obrotu tarczy gobo | ||||||
| 025 Ü 029 | Blackout podczas Pan/Tilt/obrotu tarczy kolorów | ||||||
| 030 Ü 034 | Blackout podczas Pan/Tilt/obrotu tarczy gobo | ||||||
| 035 Ü 039 | Blackout podczas obrotu tarczy kolorów/gobo | ||||||
| 040 Ü 044 | Blackout podczas Pan/Tilt/obrotu tarczy kolorów/gobo | ||||||
| 045 Ü 049 | Brak funkcji | ||||||
| 050 Ü 054 | Ustawienie pierwszych dwóch głowic | ||||||
| 18 (kont.) | Funkcje sterowania (kont.) | 055 Ü 059 | Ustawienie ostatnich dwóch głowic | ||||
| 060 Ü 064 | Anulowanie wszystkich czterech głowic | ||||||
| 065 Ü 069 | Brak funkcji | ||||||
| 070 Ü 074 | Reset | ||||||
| 075 Ü 079 | Brak funkcji | ||||||
| 080 Ü 084 | Odwrócone funkcje pan/tilt dla obu głowic | ||||||
| 085 Ü 089 | Odwrócone funkcje pan dla głowicy 1 | ||||||
| 090 Ü 094 | Odwrócone funkcje pan dla głowicy 2 | ||||||
| 095 Ü 099 | Odwrócone funkcje tilt dla głowicy 1 | ||||||
| 100 Ü 104 | Odwrócone funkcje tilt dla głowicy 2 | ||||||
| 105 Ü 109 | Anulowanie odwróconych funkcji pan dla głowicy 3 | ||||||
| 110 Ü 114 | Anulowanie odwróconych funkcji pan dla głowicy 4 | ||||||
| 115 Ü 119 | Anulowanie odwróconych funkcji tilt dla głowicy 1 | ||||||
| 120 Ü 124 | Anulowanie odwróconych funkcji tilt dla głowicy 2 | ||||||
| 125 Ü 129 | Anulowanie odwróconych funkcje pan/tilt dla obu głowic | ||||||
| 130 Ü 135 | Brak funkcji | ||||||
| 136 Ü 175 | Wzór strobowania 1 ze wzrostem prędkości | Gdy Kanał 19 jest aktywny | |||||
| 176 Ü 215 | Wzór strobowania 2 ze wzrostem prędkości | ||||||
| 216 Ü 255 | Wzór strobowania 3 ze wzrostem prędkości | ||||||
| 19 Makra ruchu | Prędkość makra ruchu | 000 Ü 007 | Brak funkcji | ||||
| 008 Ü 022 | Makro ruchu 1 | ||||||
| 023 Ü 037 | Makro ruchu 2 | ||||||
| 038 Ü 052 | Makro ruchu 3 | ||||||
| 053 Ü 067 | Makro ruchu 4 | ||||||
| 068 Ü 082 | Makro ruchu 5 | ||||||
| 083 Ü 097 | Makro ruchu 6 | ||||||
| 098 Ü 112 | Makro ruchu 7 | ||||||
| 113 Ü 127 | Makro ruchu 8 | ||||||
| 128 Ü 142 | Makro ruchu 9 | ||||||
| 143 Ü 157 | Makro ruchu 10 | ||||||
| 158 Ü 172 | Makro ruchu 11 | ||||||
| 173 Ü 187 | Makro ruchu 12 | ||||||
| 188 Ü 202 | Makro ruchu 13 | ||||||
| 203 Ü 217 | Makro ruchu 14 | ||||||
| 218 Ü 232 | Makro ruchu 15 | ||||||
| 233 Ü 247 | Wszystkie makra ruchu 1–15 | ||||||
| 248 Ü 255 | Tryb reakcji na dźwięk | ||||||
| 20 | Prędkość makra ruchu | 000 Ü 255 | Od szybkiego do wolnego | ||||
| 17CH | Kanał | Funkcja | Wartość | Procent/Ustawienia | |||
| 1 | Obrót 1 | 000 Ü 255 | Obrót 0-360° dla głowicy 1 | ||||
| 2 | Precyzyjny obrót 1 | 000 Ü 255 | Sterowanie precyzyjnym obrotem dla głowicy 1 | ||||
| 3 | Przechył 1 | 000 Ü 255 | Przechył 0-270° dla głowicy 1 | ||||
| 4 | Precyzyjny przechył 1 | 000 Ü 255 | Sterowanie precyzyjnym przechyłem dla głowicy 1 | ||||
| 5 | Obrót 2 | 000 Ü 255 | Obrót 0-360° dla głowicy 2 | ||||
| 6 | Precyzyjny obrót 2 | 000 Ü 255 | Sterowanie precyzyjnym obrotem dla głowicy 2 | ||||
| 7 | Przechył 2 | 000 Ü 255 | Przechył 0-270° dla głowicy 2 | ||||
| 8 | Precyzyjny przechył 2 | 000 Ü 255 | Sterowanie precyzyjnym przechyłem dla głowicy 2 | ||||
| 9 | Prędkość | 000 Ü 255 | Prędkość Obrót/Przechył (od szybkiego do wolnego) | ||||
| 10 | Kolorowa tarcza (Obie Głowice) | 000 Ü 005 | Biały | ||||
| 006 Ü 011 | Żółty | ||||||
| 012 Ü 017 | Magenta | ||||||
| 018 Ü 023 | Zielony | ||||||
| 024 Ü 029 | Czerwony | ||||||
| 030 Ü 035 | Cyjanowy | ||||||
| 036 Ü 041 | Pomarańczowy | ||||||
| 042 Ü 047 | Niebieski | ||||||
| 048 Ü 053 | Jasnozielony | ||||||
| 054 Ü 063 | Bursztynowy | ||||||
| 064 Ü 069 | Biały + Żółty | ||||||
| 070 Ü 075 | Żółty + Magenta | ||||||
| 076 Ü 081 | Magenta + Zielony | ||||||
| 082 Ü 087 | Zielony + Czerwony | ||||||
| 088 Ü 093 | Czerwony + Cyjan | ||||||
| 094 Ü 099 | Cyjan + Pomarańczowy | ||||||
| 100 Ü 105 | Pomarańczowy + Niebieski | ||||||
| 106 Ü 111 | Niebieski + Jasnozielony | ||||||
| 112 Ü 117 | Jasnozielony + Bursztynowy | ||||||
| 118 Ü 127 | Bursztynowy + Biały | ||||||
| 128 Ü 191 | Efekt tęczy ze wzrostem prędkości | ||||||
| 192 Ü 255 | Odwrócony efekt tęczy ze wzrostem prędkości | ||||||
| 17CH (kont.) | Kanał | Funkcja | Wartość | Procent/Ustawienia | |||
| 11 | Tarcza gobo (Obie Głowice) |  |  |  |  | ||
| 000-005 | 006-011 | 012-017 | 018-023 | ||||
 |  |  |  | ||||
| 030-035 | 036-041 | 042-047 | 048-053 | ||||
| 064 Ü 073 | Gobo 9 funkcja shake wraz ze wzrostem prędkość | ||||||
| 074 Ü 079 | Gobo 8 funkcja shake wraz ze wzrostem prędkość | ||||||
| 080 Ü 085 | Gobo 7 funkcja shake wraz ze wzrostem prędkość | ||||||
| 086 Ü 091 | Gobo 6 funkcja shake wraz ze wzrostem prędkości | ||||||
| 092 Ü 097 | Gobo 5 funkcja shake wraz ze wzrostem prędkość | ||||||
| 098 Ü 103 | Gobo 4 funkcja shake wraz ze wzrostem prędkość | ||||||
| 104 Ü 109 | Gobo 3 funkcja shake wraz ze wzrostem prędkość | ||||||
| 110 Ü 115 | Gobo 2 funkcja shake wraz ze wzrostem prędkości | ||||||
| 116 Ü 121 | Gobo 1 funkcja shake wraz ze wzrostem prędkość | ||||||
| 122 Ü 127 | Otwarta | ||||||
| 128 Ü 191 | Efekt powtarzalności ze wzrostem prędkości | ||||||
| 192 Ü 255 | Odwrócony efekt cykliczności ze wzrostem prędkość | ||||||
| 12 | Dimmer 1 | 000 Ü 255 | Dimmer dla głowicy 1 (0-100%) | ||||
| 13 | Dimmer 2 | 000 Ü 255 | Dimmer dla głowicy 2 (0-100%) | ||||
| 14 | Przysłaona (Obie Głowice) | 000 Ü 003 | Światło wyłączone | ||||
| 004 Ü 007 | Światło włączone | ||||||
| 008 Ü 076 | Przysłona wraz ze wzrostem prędkości | ||||||
| 077 Ü 145 | Strobowanie pulsacyjne wraz ze wzrostem prędkości | ||||||
| 146 Ü 215 | Strobowanie losowe wraz ze wzrostem prędkości | ||||||
| 216 Ü 255 | Światło włączone | ||||||
| 15 | Funkcje sterowania | 000 Ü 009 | Brak funkcji | ||||
| 010 Ü 014 | Blackout podczas Pan/Tilt | ||||||
| 015 Ü 019 | Blackout podczas obrotu tarczy kolorów | ||||||
| 020 Ü 024 | Blackout podczas obrotu tarczy gobo | ||||||
| 025 Ü 029 | Blackout podczas Pan/Tilt/obrotu tarczy kolorów | ||||||
| 030 Ü 034 | Blackout podczas Pan/Tilt/obrotu tarczy gobo | ||||||
| 035 Ü 039 | Blackout podczas obrotu tarczy kolorów/gobo | ||||||
| 040 Ü 044 | Blackout podczas Pan/Tilt/obrotu tarczy kolorów/gobo | ||||||
| 045 Ü 049 | Brak funkcji | ||||||
| 050 Ü 054 | Ustawienie pierwszych dwóch głowic | ||||||
| 055 Ü 059 | Ustawienie ostatnich dwóch głowic | ||||||
| 060 Ü 064 | Anulowanie wszystkich czterech głowic | ||||||
| 065 Ü 069 | Brak funkcji | ||||||
| 070 Ü 074 | Reset | ||||||
| 075 Ü 079 | Brak funkcji | ||||||
| 080 Ü 084 | Odwrócone funkcje pan/tilt dla obu głowic | ||||||
| 15 (kont.) | Funkcje sterowania (kont.) | 085 Ü 089 | Odwrócone funkcje pan dla głowicy 1 | ||||
| 090 Ü 094 | Odwrócone funkcje pan dla głowicy 2 | ||||||
| 095 Ü 099 | Odwrócone funkcje tilt dla głowicy 1 | ||||||
| 100 Ü 104 | Odwrócone funkcje tilt dla głowicy 2 | ||||||
| 105 Ü 109 | Anulowanie odwróconych funkcji pan dla głowicy 1 | ||||||
| 110 Ü 114 | Anulowanie odwróconych funkcji pan dla głowicy 2 | ||||||
| 115 Ü 119 | Anulowanie odwróconych funkcji tilt dla głowicy 1 | ||||||
| 120 Ü 124 | Anulowanie odwróconych funkcji tilt dla głowicy 2 | ||||||
| 125 Ü 129 | Anulowanie odwróconych funkcje pan/tilt dla obu głowic | ||||||
| 130 Ü 135 | Brak funkcji | ||||||
| 136 Ü 175 | Wzór strobowania 1 ze wzrostem prędkości | Gdy Kanał 16 jest aktywny | |||||
| 176 Ü 215 | Wzór strobowania 2 ze wzrostem prędkości | ||||||
| 216 Ü 255 | Wzór strobowania 3 ze wzrostem prędkości | ||||||
| 16 | Makra ruchu | 000 Ü 007 | Brak funkcji | ||||
| 008 Ü 022 | Makro ruchu 1 | ||||||
| 023 Ü 037 | Makro ruchu 2 | ||||||
| 038 Ü 052 | Makro ruchu 3 | ||||||
| 053 Ü 067 | Makro ruchu 4 | ||||||
| 068 Ü 082 | Makro ruchu 5 | ||||||
| 083 Ü 097 | Makro ruchu 6 | ||||||
| 098 Ü 112 | Makro ruchu 7 | ||||||
| 113 Ü 127 | Makro ruchu 8 | ||||||
| 128 Ü 142 | Makro ruchu 9 | ||||||
| 143 Ü 157 | Makro ruchu 10 | ||||||
| 158 Ü 172 | Makro ruchu 11 | ||||||
| 173 Ü 187 | Makro ruchu 12 | ||||||
| 188 Ü 202 | Makro ruchu 13 | ||||||
| 203 Ü 217 | Makro ruchu 14 | ||||||
| 218 Ü 232 | Makro ruchu 15 | ||||||
| 233 Ü 247 | Wszystkie makra ruchu 1–15 | ||||||
| 248 Ü 255 | Tryb reakcji na dźwięk | ||||||
| 17 | Prędkość makra ruchu | 000 Ü 255 | Od szybkiego do wolnego | ||||
| 10CH | Kanał | Funkcja | Wartość | Procent/Ustawienia | |||
| 1 | Obrót | 000 Ü 255 | Obrót 0-360° dla obie głowice | ||||
| 2 | Przechył | 000 Ü 255 | Przechył 0-270° dla obie głowice | ||||
| 3 | Kolorowa tarcza (Obie Głowice) | 000 Ü 005 | Biały | ||||
| 006 Ü 011 | Żółty | ||||||
| 012 Ü 017 | Magenta | ||||||
| 018 Ü 023 | Zielony | ||||||
| 024 Ü 029 | Czerwony | ||||||
| 030 Ü 035 | Cyjanowy | ||||||
| 036 Ü 041 | Pomarańczowy | ||||||
| 042 Ü 047 | Niebieski | ||||||
| 048 Ü 053 | Jasnozielony | ||||||
| 054 Ü 063 | Bursztynowy | ||||||
| 064 Ü 069 | Biały + Żółty | ||||||
| 070 Ü 075 | Żółty + Magenta | ||||||
| 076 Ü 081 | Magenta + Zielony | ||||||
| 082 Ü 087 | Zielony + Czerwony | ||||||
| 088 Ü 093 | Czerwony + Cyjan | ||||||
| 094 Ü 099 | Cyjan + Pomarańczowy | ||||||
| 100 Ü 105 | Pomarańczowy + Niebieski | ||||||
| 106 Ü 111 | Niebieski + Jasnozielony | ||||||
| 112 Ü 117 | Jasnozielony + Bursztynowy | ||||||
| 118 Ü 127 | Bursztynowy + Biały | ||||||
| 128 Ü 191 | Efekt tęczy ze wzrostem prędkości | ||||||
| 192 Ü 255 | Odwrócony efekt tęczy ze wzrostem prędkości | ||||||
| 4 | Tarcza gobo (Obie Głowice) |  |  |  |  |  | |
| 000-005 | 006-011 | 012-017 | 018-023 | 024-029 | |||
 |  |  |  |  | |||
| 030-035 | 036-041 | 042-047 | 048-053 | 054-063 | |||
| 064 Ü 073 | Gobo 9 funkcja shake wraz ze wzrostem prędkości | ||||||
| 074 Ü 079 | Gobo 8 funkcja shake wraz ze wzrostem prędkości | ||||||
| 080 Ü 085 | Gobo 7 funkcja shake wraz ze wzrostem prędkości | ||||||
| 086 Ü 091 | Gobo 6 funkcja shake wraz ze wzrostem prędkości | ||||||
| 092 Ü 097 | Gobo 5 funkcja shake wraz ze wzrostem prędkości | ||||||
| 098 Ü 103 | Gobo 4 funkcja shake wraz ze wzrostem prędkości | ||||||
| 104 Ü 109 | Gobo 3 funkcja shake wraz ze wzrostem prędkości | ||||||
| 110 Ü 115 | Gobo 2 funkcja shake wraz ze wzrostem prędkości | ||||||
| 116 Ü 121 | Gobo 1 funkcja shake wraz ze wzrostem prędkości | ||||||
| 122 Ü 127 | Otwarta | ||||||
| 128 Ü 191 | Efekt powtarzalności ze wzrostem prędkości | ||||||
| 192 Ü 255 | Odwrócony efekt cykliczności ze wzrostem prędkości | ||||||
| 10CH (kont.) | Kanał | Funkcja | Wartość | Procent/Ustawienia | |||
| 5 | Dimmer 1 | 000 Ü 255 | Dimmer dla głowicy 1 (0-100%) | ||||
| 6 | Dimmer 2 | 000 Ü 255 | Dimmer dla głowicy 2 (0-100%) | ||||
| 7 | Przysłaona (Obie Głowice) | 000 Ü 003 | Światło wyłączone | ||||
| 004 Ü 007 | Światło włączone | ||||||
| 008 Ü 076 | Przysłona wraz ze wzrostem prędkości | ||||||
| 077 Ü 145 | Strobowanie pulsacyjne wraz ze wzrostem prędkości | ||||||
| 146 Ü 215 | Strobowanie losowe wraz ze wzrostem prędkości | ||||||
| 216 Ü 255 | Światło włączone | ||||||
| 8 | Funkcje sterowania | 000 Ü 009 | Brak funkcji | ||||
| 010 Ü 014 | Blackout podczas Pan/Tilt | ||||||
| 015 Ü 019 | Blackout podczas obrotu tarczy kolorów | ||||||
| 020 Ü 024 | Blackout podczas obrotu tarczy gobo | ||||||
| 025 Ü 029 | Blackout podczas Pan/Tilt/obrotu tarczy kolorów | ||||||
| 030 Ü 034 | Blackout podczas Pan/Tilt/obrotu tarczy gobo | ||||||
| 035 Ü 039 | Blackout podczas obrotu tarczy kolorów/gobo | ||||||
| 040 Ü 044 | Blackout podczas Pan/Tilt/obrotu tarczy kolorów/gobo | ||||||
| 045 Ü 049 | Brak funkcji | ||||||
| 050 Ü 054 | Ustawienie pierwszych dwóch głowic | ||||||
| 055 Ü 059 | Ustawienie ostatnich dwóch głowic | ||||||
| 060 Ü 064 | Anulowanie wszystkich czterech głowic | ||||||
| 065 Ü 069 | Brak funkcji | ||||||
| 070 Ü 074 | Reset | ||||||
| 075 Ü 079 | Brak funkcji | ||||||
| 080 Ü 084 | Odwrócone funkcje pan/tilt dla obu głowic | ||||||
| 085 Ü 089 | Odwrócone funkcje pan dla głowicy 1 | ||||||
| 090 Ü 094 | Odwrócone funkcje pan dla głowicy 2 | ||||||
| 095 Ü 099 | Odwrócone funkcje tilt dla głowicy 1 | ||||||
| 100 Ü 104 | Odwrócone funkcje tilt dla głowicy 2 | ||||||
| 105 Ü 109 | Anulowanie odwróconych funkcji pan dla głowicy 1 | ||||||
| 110 Ü 114 | Anulowanie odwróconych funkcji pan dla głowicy 2 | ||||||
| 115 Ü 119 | Anulowanie odwróconych funkcji tilt dla głowicy 1 | ||||||
| 120 Ü 124 | Anulowanie odwróconych funkcji tilt dla głowicy 2 | ||||||
| 125 Ü 129 | Anulowanie odwróconych funkcje pan/tilt dla obu głowic | ||||||
| 130 Ü 135 | Brak funkcji | ||||||
| 136 Ü 175 | Wzór strobowania 1 ze wzrostem prędkości | Gdy Kanał 9 jest aktywny | |||||
| 176 Ü 215 | Wzór strobowania 2 ze wzrostem prędkości | ||||||
| 216 Ü 255 | Wzór strobowania 3 ze wzrostem prędkości | ||||||
| 10CH (kont.) | Kanał | Funkcja | Wartość | Procent/Ustawienia |
| 9 Makra ruchu | 000 Ü 007 | Brak funkcji | ||
| 008 Ü 022 | Makro ruchu 1 | |||
| 023 Ü 037 | Makro ruchu 2 | |||
| 038 Ü 052 | Makro ruchu 3 | |||
| 053 Ü 067 | Makro ruchu 4 | |||
| 068 Ü 082 | Makro ruchu 5 | |||
| 083 Ü 097 | Makro ruchu 6 | |||
| 098 Ü 112 | Makro ruchu 7 | |||
| 113 Ü 127 | Makro ruchu 8 | |||
| 128 Ü 142 | Makro ruchu 9 | |||
| 143 Ü 157 | Makro ruchu 10 | |||
| 158 Ü 172 | Makro ruchu 11 | |||
| 173 Ü 187 | Makro ruchu 12 | |||
| 188 Ü 202 | Makro ruchu 13 | |||
| 203 Ü 217 | Makro ruchu 14 | |||
| 218 Ü 232 | Makro ruchu 15 | |||
| 233 Ü 247 | Wszystkie makra ruchu 1–15 | |||
| 248 Ü 255 | Tryb reakcji na dźwięk | |||
| 10 | Prędkość makra ruchu | 000 Ü 255 | Od szybkiego do wolnego | |
