GEBRUIKSAANWIJZING Intimidator Spot Duo 155 Chauvet

Over Deze Handleiding

De Intimidator Spot Duo 155 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties, en de DMX waarden. Voor meer informatie, download de handleiding van de Chauvet website http://www.chauvetlighting.com/product-manuals-literature/.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

De volgende veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
  • Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
  • Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
  • Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

• Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico, of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren.

- Maak vanuit de VS, het VK, Ierland, Mexico, of Benelux gebruik van de informatie onder Neem contact met ons op aan het einde van deze BH.

Wat is inbegrepen

• Intimidator Spot Duo 155

- Stroomkabel

- Opknoping Beugel met montagemateriaal

- Garantiekaart

• Beknopte Handleiding

Om te Beginnen

Pak de Intimidator Spot Duo 155 zorgvuldig uit en controleer of alle onderdelen in de verpakking in goede staat zijn.

Als de doos, of een deel van de inhoud beschadigd lijkt te zijn door transport of andere tekenen van verkeerd gebruik vertoont, bewaar dan alle verpakkingsmateriaal en dien onmiddellijk een schadeclaim in bij de vervoerder, niet bij Chauvet.

Beschrijving

De Intimidator Spot Duo 155 heeft twee Intimidator Spot 155 bewegende koppen voorgemonteerd op een afzonderlijke balk. Bedieningsopties omvatten geautomatiseerde programma's, geluidsgevoelige modus en DMX Draai- en kantelfuncties zijn beschikbaar voor elke afzonderlijke kop Verlichtingsopties omvatten aparte kleuren- en gobowielen, evenals meerdere ingebouwde Master/Slave-programma's.

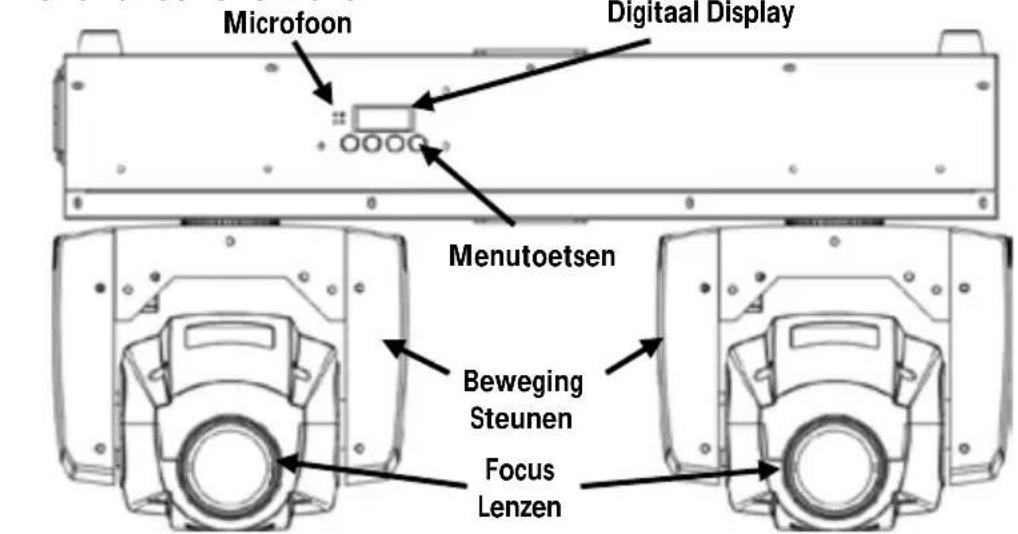

Front Paneel Overzicht

Overzicht

Microfoon Digital Display Menutoetsen Beweging Steunen Focus Lenzen

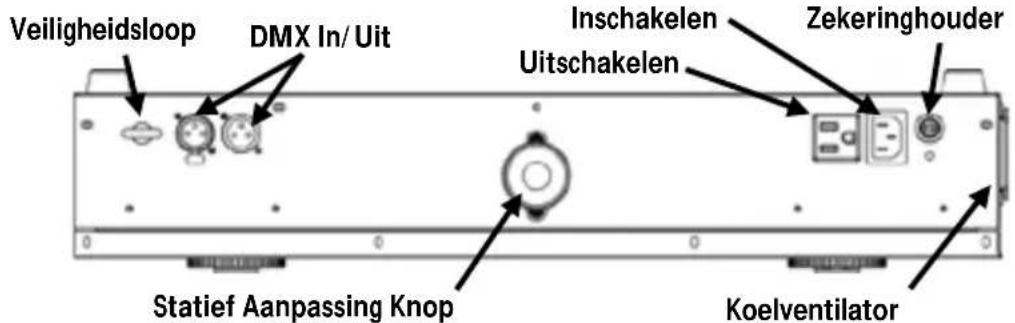

Achterkant Paneel Overzicht

Veiligheidsloop DMX In/ Uit Inschakelen Uitschakelen Zekeringhouder Statief Aanpassing Knop Koelventilator

AC Stroom

Dit product heeft een auto-ranging voeding die kan werken met een ingangsspanning van 100 \~ 240 VAC, 50/60 Hz.

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet- gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Voor het maximale aantal Intimidator Spot Duo 155 producten die u kunt power link bij elke spanning, zie de Gebruikershandleiding of de sticker op het product.

Zekering Vervanging

1. Ontkoppel het apparaat van de stroom.
2. Druk met de punt van een platte schroevendraaier, draai de zekeringhouder en trek deze eruit.
3. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant en vervang deze door een zekering van exact hetzelfde type.
4. Plaats de zekeringhouder terug en steck de stekker er weer in.

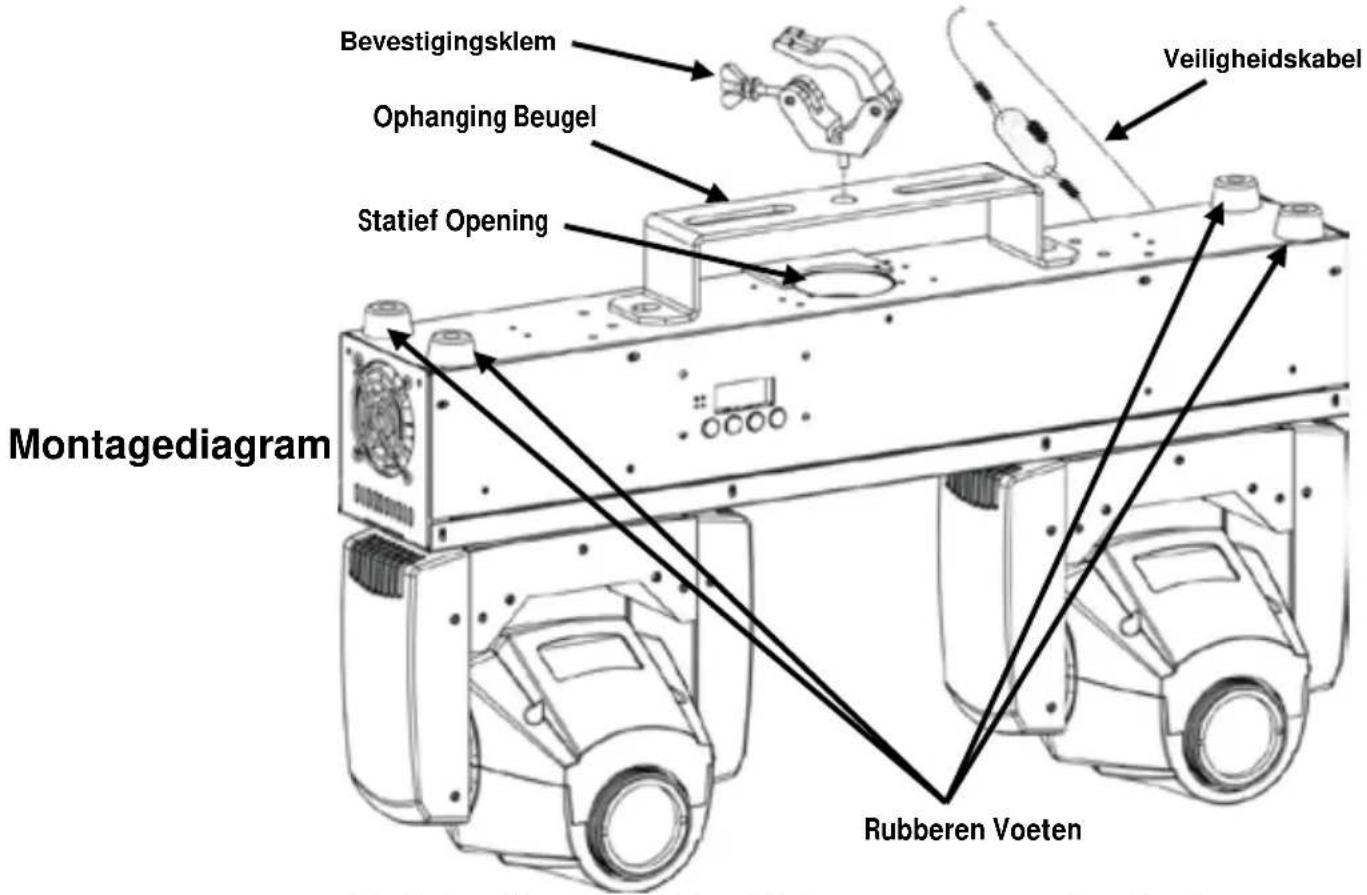

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Bevestigingsklem Ophanging Beugel Statief Opening Veiligheidskabel Montagediagram Rubberen Voeten

Als slechts één montageklem bij deze armatuur wordt gebruikt, moet u een klem met een borgbout gebruiken, om onopzettelijk loskomen te vermijden.

Configuratiescherm Beschrijving

Toets	Functie
	Uitgangen van het huidige menu of functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menu Kaart

Hoofdfunctie	Programmeerniveaus		Beschrijving
DMX adres	d__	d001-d512	Stel het DMX startadres in
Automatisch	A-_	A-01-A-16	Automatisch programma's
Geluidsactief	Srun		Geluidsactieve modus
Slave Son_		Son1	Slave bedrijfsmodus 1
		Son2	Slave bedrijfsmodus 2
Geluidsgevoeligheid	S-_	S-01-S-99	Geluidsgevoeligheid control
Master Auto M--		M--4	Master ingebouwd 4-koppen programma
		M--2	Master ingebouwd 2-koppen programma
Pan 1 _PA1		PA1	Normaal draai bedrijf voor kop 1
		rPA1	Terug draai bedrijf voor kop 1
Pan 2 _PA2		PA2	Normaal draai bedrijf voor kop 2
		rPA2	Terug draai bedrijf voor kop 2
Tilt 1 _til		til	Normaal kantel bedrijf voor kop 1
		rtil	Terug kantel bedrijf voor kop 1
Tilt 2 _ti2		ti2	Normaal kantel bedrijf voor kop 2
		rti2	Terug kantel bedrijf voor kop 2
Display _dis		dis	Normaal display
		rdis	Wissel display
Kanaal Modus _CH		20CH	20-kanaal DMX persoonlijk
		17CH	17-kanaal DMX persoonlijk
		10CH	10-kanaal DMX persoonlijk
Draai Bereik PA_		PA36	360° draai bereik
		PA18	180° draai bereik
Kantel Bereik ti_		ti27	270° kantel bereik
		ti18	180° kantel bereik
		ti 9	90° kantel bereik
Hoofd 1 Temperatuur	t--1	1t_	Toont de huidige temperatuur van hoofd 1
Hoofd 2 Temperatuur	t--2	2t_	Toont de huidige temperatuur van hoofd 2
Reset	rEST		Reset product
Laden	LoAd		Laden fabrieksinstellingen

DMX Linking

Wanneer verbonden via DMX seriële verbindingen kan de Intimidator Spo Duo 155 met een DMX-controller worden aangestuurd. Instructies voor he aansluiten en configureren van dit product voor DMXbediening staan in de Bedieningshandleiding. Als u niet bekend bent met DMX, download dan de DMX Primer van www.chauvetlighting.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 493.

Master/Slave Aansluiting

De Intimidator Spot Duo 155 maakt gebruik van de DMX-dataverbinding voor zijn Master/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor Master/Slave-bediening staan in de Bedieningshandleiding

Met de Master Auto ingebouwde programma's vindt de bediening plaats van de twee met elkaar verbonden Intimidator Spot Duo 155 eenheden door DMX dataverbinding. Een single Intimidator Spot Duo 155 (master) controleert de acties van een andere Intimidator Spot Duo 155 (slave). Configureer de Master Auto in samenhang met de Slave modi als volgt:

Master Auto 4-koppen Programma

Het Master Auto 4-koppen programma maakt het mogelijk om alle 4 koppen van twee gekoppelde Intimidator Spot Duo 155 units in koor te laten werken. De master unit zal worden ingesteld om in de automatische modus te werken met de M--4 instelling, terwijl de slave unit zal worden ingesteld om in Son1 of Son2 modus te werken.

Configureer de units als hieronder aangegeven.

Master unit:

1. Druk herhaald tot M--2 of M--4 op het display zichtbaar worden.
2. Gebruik of om M--4 te selecteren.
3. Druk .
4. Stel de master in om in de automatische modus, A-01-A-16 te werken.

Slave unit:

1. Druk herhaald tot Son1 or Son2 op het display zichtbaar worden.
2. Gebruik of om Son1 or Son2 te selecteren.
   • Selecteer Son1 voor 100% gesynchroniseerde acties.
3. Selecteer Son2 voor een uitgestelde show met alle 4 koppen in dezelfde richting.
4. Druk .

Master Auto 2-koppen Programma

Het Master Auto 2-koppen programma staat een enkele Intimidator Spot Duo 155 toe om de acties van een andere Intimidator Spot Duo 155 te controleren. De master unit zal worden ingesteld om in de automatische modus te werken met de M--2 instelling, terwijl de slave unit zal worden ingesteld om in Son1 of Son2 modus te werken.

Configureer de units als hieronder aangegeven.

Master unit:

1. Druk herhaald tot M--2 of M--4 op het display zichtbaar worden.
2. Gebruik of om M--2 te selecteren.
3. Druk .
4. Stel de master in om in de automatische modus, A-01-A-16 te werken.

Slave unit:

1. Druk herhaald tot Son1 or Son2 op het display zichtbaar worden.
2. Gebruik of om Son1 or Son2 te selecteren.

• Selecteer Son1 voor 100% gesynchroniseerde acties.
- Selecteer Son2 voor dezelfde show met beide units, maar de acties van de slave zijn in de tegenovergestelde richting van de acties van de master.

1. Druk .

DMX waarden

20CH	Kanaal	Functie	Waarde	Percentage/Instelling
	1	Draai 1	000 Ü 255	Draai 0-360° voor kop 1
	2	Fine Draai 1	000 Ü 255	Fijn draai bedrijf voor kop 1
	3	Kantel 1	000 Ü 255	Kantel 0-270° voor kop 1
	4	Fijn Kantel 1	000 Ü 255	Fijn kantel bedrijf voor kop 1
	5	Pan 2	000 Ü 255	Draai 0-360° voor kop 2
	6	Fijn Draai 2	000 Ü 255	Fijn draai bedrijf voor kop 2
	7	Kantel 2	000 Ü 255	Kantel 0-270° voor kop 2
	8	Fijn Kantel 2	000 Ü 255	Fijn kantel bedrijf voor kop 2
	9	Snelheid	000 Ü 255	Draai/Kantel snelheid (snel naar langzaam)
	10	Kleuren Wiel 1 (Kop 1)	000 Ü 005	Wit
			006 Ü 011	Geel
			012 Ü 017	Magenta
			018 Ü 023	Groen
			024 Ü 029	Rood
			030 Ü 035	Cyan
			036 Ü 041	Oranje
			042 Ü 047	Blauw
			048 Ü 053	Licht Groen
			054 Ü 063	Amber
			064 Ü 069	Wit + Geel
			070 Ü 075	Geel + Magenta
			076 Ü 081	Magenta + Groen
			082 Ü 087	Groen + Rood
			088 Ü 093	Rood + Cyan
			094 Ü 099	Cyan + Oranje
			100 Ü 105	Oranje + Blauw
			106 Ü 111	Blauw + Licht Groen
			112 Ü 117	Licht Groen + Amber
			118 Ü 127	Amber + Wit
			128 Ü 191	Regenboogeffect met toenemende snelheid
			192 Ü 255	Omgekeerd regenboogeffect met toenemende snelheid
20CH (cont.)	Kanaal	Functie	Waarde	Percentage/Instelling
	11	Kleuren Wiel 2 (Kop 2)	000 Ü 005	Wit
			006 Ü 011	Geel
			012 Ü 017	Magenta
			018 Ü 023	Groen
			024 Ü 029	Rood
			030 Ü 035	Cyan
			036 Ü 041	Oranje
			042 Ü 047	Blauw
			048 Ü 053	Licht Groen
			054 Ü 063	Amber
			064 Ü 069	Wit + Geel
			070 Ü 075	Geel + Magenta
			076 Ü 081	Magenta + Groen
			082 Ü 087	Groen + Rood
			088 Ü 093	Rood + Cyan
			094 Ü 099	Cyan + Oranje
			100 Ü 105	Oranje + Blauw
			106 Ü 111	Blauw + Licht Groen
			112 Ü 117	Licht Groen + Amber
			118 Ü 127	Amber + Wit
			128 Ü 191	Regenboogeffect met toenemende snelheid
			192 Ü 255	Omgekeerd regenboogeffect met toenemende snelheid
	12	Gobo Wiel 1 (Kop 1)
			000-005	006-011	012-017	018-023	024-029
			030-035	036-041	042-047	048-053	054-063
			064 Ü 073	Gobo 9 shake met toenemende snelheid
			074 Ü 079	Gobo 8 shake met toenemende snelheid
			080 Ü 085	Gobo 7 shake met toenemende snelheid
			086 Ü 091	Gobo 6 shake met toenemende snelheid
			092 Ü 097	Gobo 5 shake met toenemende snelheid
			098 Ü 103	Gobo 4 shake met toenemende snelheid
			104 Ü 109	Gobo 3 shake met toenemende snelheid
			110 Ü 115	Gobo 2 shake met toenemende snelheid
			116 Ü 121	Gobo 1 shake met toenemende snelheid
			122 Ü 127	Open
			128 Ü 191	Cirkeleffect met toenemende snelheid
			192 Ü 255	Omgekeerd cirkeleffect met toenemende snelheid
13	Gobo Wiel 2 (Kop 2)
		000-005	006-011	012-017	018-023	024-029
		030-035	036-041	042-047	048-053	054-063
		064 Ü 073	Gobo 9 shake met toenemende snelheid
		074 Ü 079	Gobo 8 shake met toenemende snelheid
		080 Ü 085	Gobo 7 shake met toenemende snelheid
		086 Ü 091	Gobo 6 shake met toenemende snelheid
		092 Ü 097	Gobo 5 shake met toenemende snelheid
		098 Ü 103	Gobo 4 shake met toenemende snelheid
		104 Ü 109	Gobo 3 shake met toenemende snelheid
		110 Ü 115	Gobo 2 shake met toenemende snelheid
		116 Ü 121	Gobo 1 shake met toenemende snelheid
		122 Ü 127	Open
		128 Ü 191	Cirkeleffect met toenemende snelheid
		192 Ü 255	Omgekeerd cirkeleffect met toenemende snelheid
14	Dimmer 1	000 Ü 255	Dimmer voor kop 1 (0–100%)
15	Dimmer 2	000 Ü 255	Dimmer voor kop 2 (0–100%)
16	Sluiter 1 (Kop 1)	000 Ü 003	Licht uit
		004 Ü 007	Licht on
		008 Ü 076	Sluiter met toenemende snelheid
		077 Ü 145	Puls stroboscoop met toenemende snelheid
		146 Ü 215	Random stroboscoop met toenemende snelheid
		216 Ü 255	Licht aan
17	Sluiter 2 (Kop 2)	000 Ü 003	Licht uit
		004 Ü 007	Licht on
		008 Ü 076	Sluiter met toenemende snelheid
		077 Ü 145	Puls stroboscoop met toenemende snelheid
	Bediening Functies	146 Ü 215	Random stroboscoop met toenemende snelheid
		216 Ü 255	Licht aan
18		000 Ü 009	Geen functie
		010 Ü 014	Draai/Kantel blackout
		015 Ü 019	Kleur blackout
		020 Ü 024	Gobo blackout
		025 Ü 029	Draai/Kantel/Kleur blackout
		030 Ü 034	Draai/Kantel/Gobo blackout
		035 Ü 039	Kleur/Gobo blackout
		040 Ü 044	Draai/Kantel/Gobo blackout
		045 Ü 049	Geen functie
		050 Ü 054	Eerste twee koppen instelling
		055 Ü 059	Volgende twee koppen instelling
18 (cont.)	Bediening Functies (cont.)	060 Ú 064	Cancel vier koppen
		065 Ú 069	Geen functie
		070 Ú 074	Reset
		075 Ú 079	Geen functie
		080 Ú 084	Terug draai/kantel voor beide koppen 1
		085 Ú 089	Omgekeerd draai voor kop 1
		090 Ú 094	Omgekeerd draai voor kop 2
		095 Ú 099	Omgekeerd kantel voor kop 1
		100 Ú 104	Omgekeerd kantel voor kop 2
		105 Ú 109	Cancel draai voor kop 1
		110 Ú 114	Cancel omgekeerd voor kop 2
		115 Ú 119	Cancel omgekeerd kantel voor kop 1
		120 Ú 124	Cancel omgekeerd kantel voor kop 2
		125 Ú 129	Cancel omgekeerd draai/kantel voor beide koppen
		130 Ú 135	Geen functie
		136 Ú 175	Stroboscoop patroon 1 met toenemende snelheid	Als Kanaal 19 actief is
		176 Ú 215	Stroboscoop patroon 2 met toenemende snelheid
		216 Ú 255	Stroboscoop patroon 3 met toenemende snelheid
	19 Beweging Macros		000 Ú 007	Geen functie
			008 Ú 022	Beweging macro 1
			023 Ú 037	Beweging macro 2
			038 Ú 052	Beweging macro 3
			053 Ú 067	Beweging macro 4
			068 Ú 082	Beweging macro 5
			083 Ú 097	Beweging macro 6
			098 Ú 112	Beweging macro 7
			113 Ú 127	Beweging macro 8
			128 Ú 142	Beweging macro 9
			143 Ú 157	Beweging macro 10
			158 Ú 172	Beweging macro 11
			173 Ú 187	Beweging macro 12
			188 Ú 202	Beweging macro 13
			203 Ú 217	Beweging macro 14
			218 Ú 232	Beweging macro 15
			233 Ú 247	Alle beweging macros 1–15
			248 Ú 255	Geluid-Actieve stand
	20	Beweging macro snelheid	000 Ú 255	Snel naar langzaam
17CH	Kanaal	Functie	Waarde	Percentage/Instelling
	1	Draai 1	000 Ü 255	Draai 0-360° voor kop 1
	2	Fine Draai 1	000 Ü 255	Fijn draai bedrijf voor kop 1
	3	Kantel 1	000 Ü 255	Kantel 0-270° voor kop 1
	4	Fijn Kantel 1	000 Ü 255	Fijn kantel bedrijf voor kop 1
	5	Draai 2	000 Ü 255	Draai 0-360° voor kop 2
	6	Fijn Draai 2	000 Ü 255	Fijn draai bedrijf voor kop 2
	7	Kantel 2	000 Ü 255	Kantel 0-270° voor kop 2
	8	Fijn Kantel 2	000 Ü 255	Fijn kantel bedrijf voor kop 2
	9	Snelheid	000 Ü 255	Draai/Kantel snelheid (snel naar langzaam)
	10	Kleuren Wiel(Beide Hoofden)	000 Ü 005	Wit
			006 Ü 011	Geel
			012 Ü 017	Magenta
			018 Ü 023	Groen
			024 Ü 029	Rood
			030 Ü 035	Cyan
			036 Ü 041	Oranje
			042 Ü 047	Blauw
			048 Ü 053	Licht Groen
			054 Ü 063	Amber
			064 Ü 069	Wit + Geel
			070 Ü 075	Geel + Magenta
			076 Ü 081	Magenta + Groen
			082 Ü 087	Groen + Rood
			088 Ü 093	Rood + Cyan
			094 Ü 099	Cyan + Oranje
			100 Ü 105	Oranje + Blauw
			106 Ü 111	Blauw + Licht Groen
			112 Ü 117	Licht Groen + Amber
			118 Ü 127	Amber + Wit
			128 Ü 191	Regenboogeffect met toenemende snelheid
			192 Ü 255	Omgekeerd regenboogeffect met toenemende snelheid
17CH (cont.)	Kanaal	Functie	Waarde	Percentage/Instelling
	11	Gobo Wiel (Beide Hoofden)
				000-005	006-011	012-017	018-023
				030-035	036-041	042-047	048-053
			064 Ü 073	Gobo 9 shake met toenemende snelheid
			074 Ü 079	Gobo 8 shake met toenemende snelheid
			080 Ü 085	Gobo 7 shake met toenemende snelheid
			086 Ü 091	Gobo 6 shake met toenemende snelheid
			092 Ü 097	Gobo 5 shake met toenemende snelheid
			098 Ü 103	Gobo 4 shake met toenemende snelheid
			104 Ü 109	Gobo 3 shake met toenemende snelheid
			110 Ü 115	Gobo 2 shake met toenemende snelheid
			116 Ü 121	Gobo 1 shake met toenemende snelheid
			122 Ü 127	Open
			128 Ü 191	Cirkeleffect met toenemende snelheid
			192 Ü 255	Omgekeerd cirkeleffect met toenemende snelheid
	12	Dimmer 1	000 Ü 255	Dimmer voor kop 1 (0–100%)
	13	Dimmer 2	000 Ü 255	Dimmer voor kop 2 (0–100%)
	14	Sluiter (Beide Hoofden)	000 Ü 003	Licht uit
			004 Ü 007	Licht on
			008 Ü 076	Sluiter met toenemende snelheid
			077 Ü 145	Puls stroboscoop met toenemende snelheid
			146 Ü 215	Random stroboscoop met toenemende snelheid
			216 Ü 255	Licht aan
	15	Bediening Functies	000 Ü 009	Geen functie
			010 Ü 014	Draai/Kantel blackout
			015 Ü 019	Kleur blackout
			020 Ü 024	Gobo blackout
			025 Ü 029	Draai/Kantel/Kleur blackout
			030 Ü 034	Draai/Kantel/Gobo blackout
			035 Ü 039	Kleur/Gobo blackout
			040 Ü 044	Draai/Kantel/Gobo blackout
			045 Ü 049	Geen functie
			050 Ü 054	Eerste twee koppen instelling
			055 Ü 059	Volgende twee koppen instelling
			060 Ü 064	Cancel vier koppen
			065 Ü 069	Geen functie
			070 Ü 074	Reset
			075 Ü 079	Geen functie
			080 Ü 084	Terug draai/kantel voor beide koppen 1
			085 Ü 089	Omgekeerd draai voor kop 1
15 (cont.)	Bediening Functies (cont.)	090 Ü 094	Omgekeerd draai voor kop 2
		095 Ü 099	Omgekeerd kantel voor kop 1
		100 Ü 104	Omgekeerd kantel voor kop 2
		105 Ü 109	Cancel draai voor kop 1
		110 Ü 114	Cancel omgekeerd voor kop 2
		115 Ü 119	Cancel omgekeerd kantel voor kop 1
		120 Ü 124	Cancel omgekeerd kantel voor kop 2
		125 Ü 129	Cancel omgekeerd draai/kantel voor beide koppen
		130 Ü 135	Geen functie
		136 Ü 175	Stroboscoop patroon 1 met toenemende snelheid	Als Kanaal 16 actief is
		176 Ü 215	Stroboscoop patroon 2 met toenemende snelheid
		216 Ü 255	Stroboscoop patroon 3 met toenemende snelheid
	16 Beweging Macros		000 Ü 007	Geen functie
			008 Ü 022	Beweging macro 1
			023 Ü 037	Beweging macro 2
			038 Ü 052	Beweging macro 3
			053 Ü 067	Beweging macro 4
			068 Ü 082	Beweging macro 5
			083 Ü 097	Beweging macro 6
			098 Ü 112	Beweging macro 7
			113 Ü 127	Beweging macro 8
			128 Ü 142	Beweging macro 9
			143 Ü 157	Beweging macro 10
			158 Ü 172	Beweging macro 11
			173 Ü 187	Beweging macro 12
			188 Ü 202	Beweging macro 13
			203 Ü 217	Beweging macro 14
			218 Ü 232	Beweging macro 15
			233 Ü 247	Alle beweging macros 1–15
			248 Ü 255	Geluid-Actieve stand
	17	Beweging macro snelheid	000 Ü 255	Snel naar langzaam
10CH	Kanaal	Functie	Waarde	Percentage/Instelling
	1	Draai	000 Ü 255	Draai 0-360° voor beide hoofden
	2	Kantel	000 Ü 255	Kantel 0-270° voor beide hoofden
	3	Kleuren Wiel (Beide Hoofden)	000 Ü 005	Wit
			006 Ü 011	Geel
			012 Ü 017	Magenta
			018 Ü 023	Groen
			024 Ü 029	Rood
			030 Ü 035	Cyan
			036 Ü 041	Oranje
			042 Ü 047	Blauw
			048 Ü 053	Licht Groen
			054 Ü 063	Amber
			064 Ü 069	Wit + Geel
			070 Ü 075	Geel + Magenta
			076 Ü 081	Magenta + Groen
			082 Ü 087	Groen + Rood
			088 Ü 093	Rood + Cyan
			094 Ü 099	Cyan + Oranje
			100 Ü 105	Oranje + Blauw
			106 Ü 111	Blauw + Licht Groen
			112 Ü 117	Licht Groen + Amber
			118 Ü 127	Amber + Wit
			128 Ü 191	Regenboogeffect met toenemende snelheid
			192 Ü 255	Omgekeerd regenboogeffect met toenemende snelheid
	4	Gobo Wiel (Beide Hoofden)
			000 -005	006 - 011	012 - 017	018 - 023	024 - 029
			030 - 035	036 - 041	042 - 047	048 - 053	054 - 063
			064 Ü 073	Gobo 9 shake met toenemende snelheid
			074 Ü 079	Gobo 8 shake met toenemende snelheid
			080 Ü 085	Gobo 7 shake met toenemende snelheid
			086 Ü 091	Gobo 6 shake met toenemende snelheid
			092 Ü 097	Gobo 5 shake met toenemende snelheid
			098 Ü 103	Gobo 4 shake met toenemende snelheid
			104 Ü 109	Gobo 3 shake met toenemende snelheid
			110 Ü 115	Gobo 2 shake met toenemende snelheid
			116 Ü 121	Gobo 1 shake met toenemende snelheid
			122 Ü 127	Open
			128 Ü 191	Cirkeleffect met toenemende snelheid
			192 Ü 255	Omgekeerd cirkeleffect met toenemende snelheid
10CH (cont.)	Kanaal	Functie	Waarde	Percentage/Instelling
	5	Dimmer 1	000 Ü 255	Dimmer voor kop 1 (0–100%)
	6	Dimmer 2	000 Ü 255	Dimmer voor kop 2 (0–100%)
	7	Sluiter (Beide Hoofden)	000 Ü 003	Licht uit
			004 Ü 007	Licht on
			008 Ü 076	Sluiter met toenemende snelheid
			077 Ü 145	Puls stroboscoop met toenemende snelheid
			146 Ü 215	Random stroboscoop met toenemende snelheid
			216 Ü 255	Licht aan
	8	Bediening Functies	000 Ü 009	Geen functie
			010 Ü 014	Draai/Kantel blackout
			015 Ü 019	Kleur blackout
			020 Ü 024	Gobo blackout
			025 Ü 029	Draai/Kantel/Kleur blackout
			030 Ü 034	Draai/Kantel/Gobo blackout
			035 Ü 039	Kleur/Gobo blackout
			040 Ü 044	Draai/Kantel/Gobo blackout
			045 Ü 049	Geen functie
			050 Ü 054	Eerste twee koppen instelling
			055 Ü 059	Volgende twee koppen instelling
			060 Ü 064	Cancel vier koppen
			065 Ü 069	Geen functie
			070 Ü 074	Reset
			075 Ü 079	Geen functie
			080 Ü 084	Terug draai/kantel voor beide koppen 1
			085 Ü 089	Omgekeerd draai voor kop 1
			090 Ü 094	Omgekeerd draai voor kop 2
			095 Ü 099	Omgekeerd kantel voor kop 1
			100 Ü 104	Omgekeerd kantel voor kop 2
			105 Ü 109	Cancel draai voor kop 1
			110 Ü 114	Cancel omgekeerd voor kop 2
			115 Ü 119	Cancel omgekeerd kantel voor kop 1
			120 Ü 124	Cancel omgekeerd kantel voor kop 2
			125 Ü 129	Cancel omgekeerd draai/kantel voor beide koppen
			130 Ü 135	Geen functie
			136 Ü 175	Stroboscoop patroon 1 met toenemende snelheid	Als Kanaal 9 actief is
			176 Ü 215	Stroboscoop patroon 2 met toenemende snelheid
			216 Ü 255	Stroboscoop patroon 3 met toenemende snelheid

10CH (cont.)	Kanaal	Functie	Waarde	Percentage/Instelling
	9 Beweging Macros		000 Û 007	Geen functie
			008 Û 022	Beweging macro 1
			023 Û 037	Beweging macro 2
			038 Û 052	Beweging macro 3
			053 Û 067	Beweging macro 4
			068 Û 082	Beweging macro 5
			083 Û 097	Beweging macro 6
			098 Û 112	Beweging macro 7
			113 Û 127	Beweging macro 8
			128 Û 142	Beweging macro 9
			143 Û 157	Beweging macro 10
			158 Û 172	Beweging macro 11
			173 Û 187	Beweging macro 12
			188 Û 202	Beweging macro 13
			203 Û 217	Beweging macro 14
			218 Û 232	Beweging macro 15
			233 Û 247	Alle beweging macros 1–15
			248 Û 255	Geluid-Actieve stand
	10	Beweging Macro Snelheid	000 Û 255	Snel naar langzaam

Address: Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

General Information

Address:Unit 1C
