BEDIENUNGSANLEITUNG Intimidator Spot Duo 155 Chauvet

Über diese Schnell- anleitung

In der Schnellanleitung des Intimidator Spot Duo 155 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage Menüoptionen und DMX-Zuweisungen des Geräts. Detaillierte Informationen finden Sie in der Bedienungsanleitung dieses Produkts, die Sie auf der Website von Chauvet herunterladen können unter http://www.chauvetlighting.com/product-manuals-literature/.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweise

Die folgenden Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

• Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an den aufgeführten Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken.
  • Kunden innerhalb der USA, GB, Irland, Mexiko oder Benelux verwenden bitte die Informationen unter Contact Us am Ende dieser Schnellanleitung.

Packungsinhalt

• Intimidator Spot Duo 155

- Garantiekarte

- Hängebügel mit

- Schnellanleitung

Befestigungsmaterial

- Netzkabel

Start

Packen Sie den Intimidator Spot Duo 155 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Beschreibung

Der Intimidator Spot Duo 155 verfügt über zwei auf einem Balken vormontierte Intimidator Spot 155 Moving-Heads. Er besitzt Steuerungsoptionen wie automatische Programme, Musiksteuerungs- und DMX-Modus. Schwenkungs- und Neigungsfunktionen sind in jedem Moving-Head integriert. Beleuchtungsoptionen umfassen Farb- und Goboräder sowie mehrere integrierte Master-/Slave-Programme.

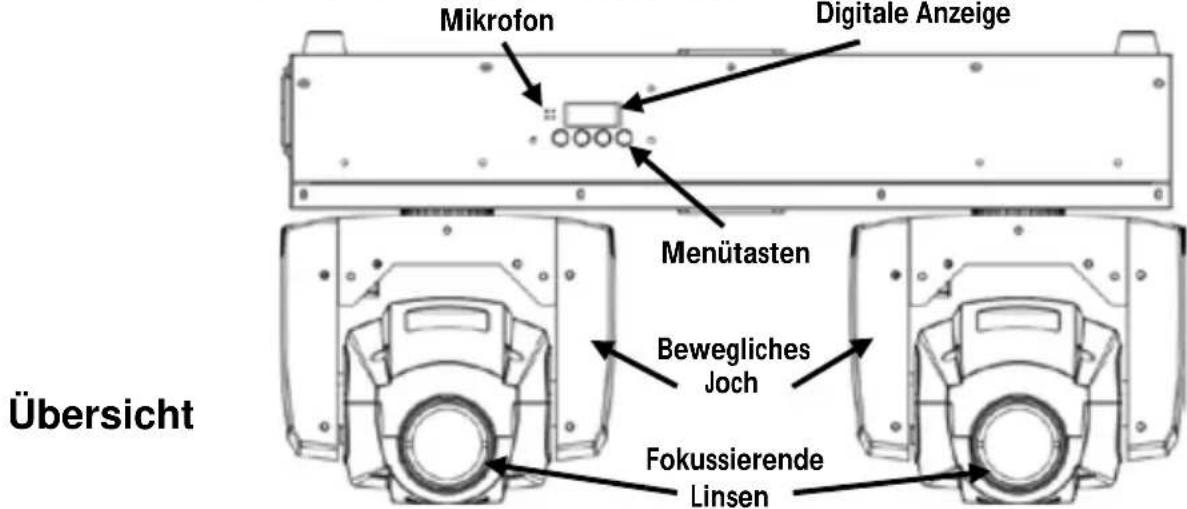

Ansicht des vorderen Bedienfelds

Mikrofon Digitale Anzeige Menütasten Bewegliches Joch Fokussierende Linsen Übersicht

Übersicht

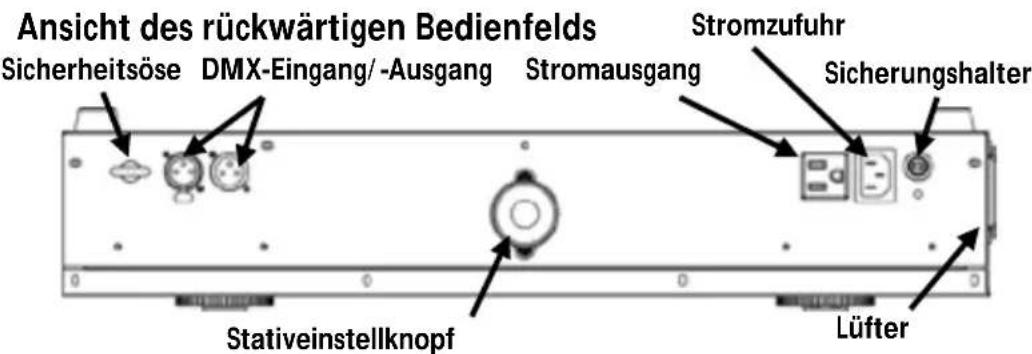

Ansicht des rückwärtigen Bedienfelds Sicherheitsöse DMX-Eingang/-Ausgang Stromausgang Stromzufuhr Sicherungshalter Stativeinstellknopf Lüfter

Wechselstrom

Der Intimidator Spot Duo 155 verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Reihenschaltung der Geräte

Auswechseln der Sicherung

Informationen zur maximalen Anzahl der Intimidator Spot Duo 155-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, lesen Sie bitte die Bedienungsanleitung oder das Typenschild am Gerät.

1. Trennen Sie das Gerät vom Stromnetz.
2. Mithilfe eines eingekeilten Flachkopfschraubendrehers lockern Sie den Sicherungshalter und ziehen ihn gerade heraus.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage des Intimidator Spot Duo 155 die Sicherheitshinweise in dieser Schnellanleitung durch.

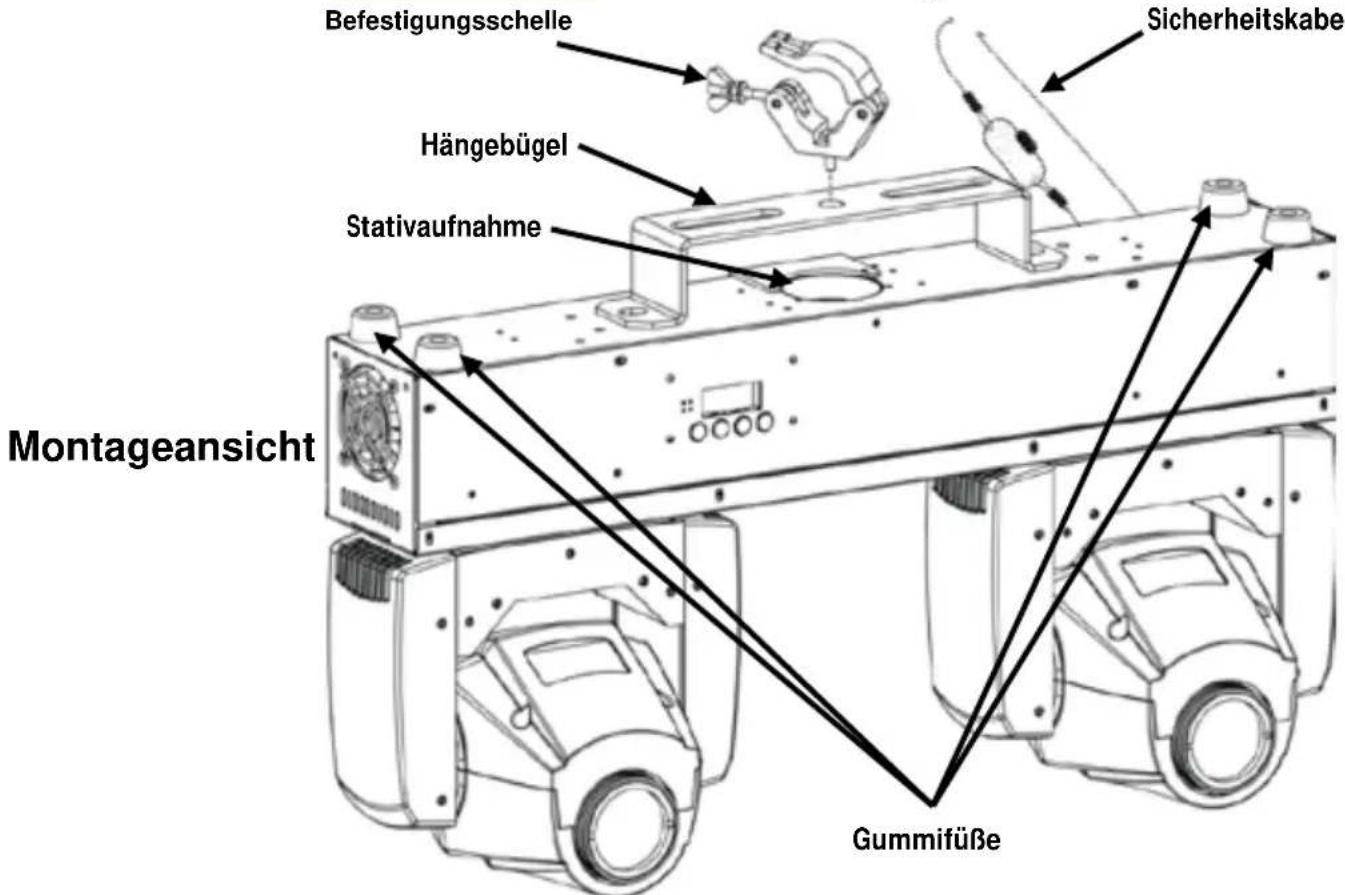

Befestigungsschelle Hängebügel Stativaufnahme Sicherheitskabel Montageansicht Gummifüße

Bei Verwendung von nur einer Befestigungsklemme für dieses Gerät ist eine Klemme mit einer Sicherungsschraube zu verwenden, um ein unbeabsichtigtes Lösen zu verhindern.

Beschreibung des Bedienfeldes

Taste	Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt

Menüstruktur

Hauptfunktion	Programmierebenen		Beschreibung
DMX-Adresse	d__	d001-d512	Stellt die DMX-Startadresse ein
Automatisch	A-_	A-01-A-16	Automatikprogramme
Musiksteuerung	Srun		Musiksteuerungs-Modus
Slave Son_		Son1	Slave-Modus 1
		Son2	Slave-Modus 2
Musikempfindlichkeit	S-_	S-01-S-99	Einstellknopf für Musikempfindlichkeit
Master-Auto M--_		M--4	Master, eingebautes 4-Kopf-Programm
		M--2	Master, eingebautes 2-Kopf-Programm
Schwenkung 1 _PA1		PA1	Normale Schwenkung für Kopf 1
		rPA1	Umgekehrte Schwenkung für Kopf 1
Schwenkung 2 _PA2		PA2	Normale Schwenkung für Kopf 2
		rPA2	Umgekehrte Schwenkung für Kopf 2
Neigung 1 _til		til	Normale Neigung für Kopf 1
		rtil	Umgekehrte Neigung für Kopf 1
Neigung 2 _ti2		ti2	Normale Neigung für Kopf 2
		rti2	Umgekehrte Neigung für Kopf 2
Anzeige _dis		dis	Normale Anzeige
		rdis	Umgekehrte Anzeige
Kanal-Modus _CH		20CH	20-Kanal DMX-Modus
		17CH	17-Kanal DMX-Modus
		10CH	10-Kanal DMX-Modus
Schwenkungsbereich	PA__	PA36	Schwenkungsbereich 360°
		PA18	Schwenkungsbereich 180°
Neigungsbereich ti__		ti27	Neigungsbereich 270°
		ti18	Neigungsbereich 180°
		ti 9	Neigungsbereich 90°
Temperatur des Kopfes 1	t--1	1t__	Zeigt die aktuelle Temperatur des Kopfes 1 an
Temperatur des Kopfes 2	t--2	2t__	Zeigt die aktuelle Temperatur des Kopfes 2 an
Zurücksetzen	rEST		Setzt Gerät zurück
Belastung	LoAd		Lädt Werkseinstellung

DMX-Verbindung

Der Intimidator Spot Duo 155 kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Reihenschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 493.

Master/Slave-Schaltung

Der Intimidator Spot Duo 155 verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweiungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

Master-Auto-Programme

Die integrierten Master-Auto-Programme steuern die Aktionen von zwei Intimidator Spot Duo 155-Geräten, die per DMX-Datenkabel miteinander verbunden sind. Ein einzelner Intimidator Spot Duo 155 (der "Master") steuert die Aktionen eines anderen Intimidator Spot Duo 155 (der "Slave"). Konfigurieren Sie die Master-Auto-Programme zusammen mit den Slave-Modi wie folgt:

Master-Auto 4-Kopf- Programm

Das Master-Auto 4-Kopf-Programm ermöglicht den gleichzeitigen und aufeinander abgestimmten Betrieb von allen 4 Köpfen der zwei miteinander verbundenen Intimidator Spot Duo 155 -Geräte. Das Master-Gerät wird so eingerichtet, dass es im Auto-Modus mit der M--4-Einstellung betrieben wird, während das Slave-Gerät so eingerichtet wird, dass es entweder im Son1- oder Son2-Modus arbeitet.

Konfigurieren Sie die Geräte wie unten angezeigt.

Master-Gerät:

1. Betätigen Sie wiederholt , bis M--2 oder M--4 angezeigt wird.
2. Mit den Tasten oder wählen Sie M--4.
3. Betätigen Sie .
4. Stellen Sie das Master-Gerät auf die Betriebsart Auto-Modus, A-01–A-16, ein.

Slave-Gerät:

1. Betätigen Sie wiederholt , bis Son1 oder Son2 angezeigt wird.
2. Drücken Sie zum Auswählen von Son1 oder Son2 die Tasten oder .
3. Wählen Sie Son1, um zu 100 % synchronisierte Aktionen zu erhalten.

4. Wählen Sie Son2, um die Show zu verzögern, wobei alle 4 Köpfe in die gleiche Richtung zeigen.

5. Betätigen Sie .

Master-Auto 2-Kopf- Programm

Das Master-Auto 2-Kopf-Programm ermöglicht es einem einzelnen Intimidator Spot Duo 155-Gerät, die Aktionen eines anderen Intimidator Spot Duo 155-Geräts zu steuern. Das Master-Gerät wird so eingerichtet, dass es im Auto-Modus mit der M--2-Einstellung betrieben wird, während das Slave-Gerät so eingerichtet wird, dass es entweder im Son1- oder Son2-Modus arbeitet.

Konfigurieren Sie die Geräte wie unten angezeigt.

Master-Gerät:

1. Betätigen Sie wiederholt , bis M--2 oder M--4 angezeigt wird.
2. Mit den Tasten oder wählen Sie M--2.
3. Betätigen Sie .
4. Stellen Sie das Master-Gerät auf die Betriebsart Auto-Modus, A-01-A-16, ein.

Slave-Gerät:

1. Betätigen Sie wiederholt , bis Son1 oder Son2 angezeigt wird.
2. Drücken Sie zum Auswählen von Son1 oder Son2 die Tasten oder .
3. Wählen Sie Son1, um zu 100 % synchronisierte Aktionen zu erhalten.

4. Wählen Sie Son2 für die gleiche Show mit beiden Geräten; die Aktionen des Slave werden jedoch in der umgekehrten Richtung wie die Aktionen des Master ausgeführt.

5. Betätigen Sie .

DMX-Werte

20CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Schwenkung 1	000 Ü 255	Schwenkung 0-360° für Kopf 1
	2	Schwenkung - fein 1	000 Ü 255	Feine Schwenkungssteuerung für Kopf 1
	3	Neigung 1	000 Ü 255	Neigung 0-270° für Kopf 1
	4	Neigung - fein 1	000 Ü 255	Feine Neigungssteuerung für Kopf 1
	5	Schwenkung 2	000 Ü 255	Schwenkung 0-360° für Kopf 2
	6	Schwenkung - fein 2	000 Ü 255	Feine Schwenkungssteuerung für Kopf 2
	7	Neigung 2	000 Ü 255	Neigung 0-270° für Kopf 2
	8	Neigung - fein 2	000 Ü 255	Feine Neigungssteuerung für Kopf 2
	9	Geschwindigkeit	000 Ü 255	Geschwindigkeit der Schwenkungs- und Neigungsbewegung (schnell bis langsam)
	10	Farbrad 1 (Kopf 1)	000 Ü 005	weiß
			006 Ü 011	gelb
			012 Ü 017	magentarot
			018 Ü 023	grün
			024 Ü 029	rot
			030 Ü 035	kobaltblau
			036 Ü 041	orange
			042 Ü 047	blau
			048 Ü 053	hellgrün
			054 Ü 063	bernsteinfarben
			064 Ü 069	weiß + gelb
			070 Ü 075	gelb + magenta
			076 Ü 081	magenta + grün
			082 Ü 087	grün + rot
			088 Ü 093	rot + kobaltblau
			094 Ü 099	kobaltblau + orange
			100 Ü 105	orange + blau
			106 Ü 111	blau + hellgrün
			112 Ü 117	hellgrün + bernsteinfarben
			118 Ü 127	bernsteinfarben + weiß
			128 Ü 191	Regenbogeneffekt mit sich erhöhender Geschwindigkeit
			192 Ü 255	Umgekehrter Regenbogeneffekt mit sich erhöhender Geschwindigkeit
20CH(Fortsetzung)	Kanal	Funktion	Wert	Prozent/Einstellung
	11	Farbrad 2(Kopf 2)	000 Ü 005	weiß
			006 Ü 011	gelb
			012 Ü 017	magentarot
			018 Ü 023	grün
			024 Ü 029	rot
			030 Ü 035	kobaltblau
			036 Ü 041	orange
			042 Ü 047	blau
			048 Ü 053	hellgrün
			054 Ü 063	bernsteinfarben
			064 Ü 069	weiß + gelb
			070 Ü 075	gelb + magenta
			076 Ü 081	magenta + grün
			082 Ü 087	grün + rot
			088 Ü 093	rot + kobaltblau
			094 Ü 099	kobaltblau + orange
			100 Ü 105	orange + blau
			106 Ü 111	blau + hellgrün
			112 Ü 117	hellgrün + bernsteinfarben
			118 Ü 127	bernsteinfarben + weiß
			128 Ü 191	Regenbogeneffekt mit sich erhöhender Geschwindigkeit
			192 Ü 255	Umgekehrter Regenbogeneffekt mit sich erhöhender Geschwindigkeit
	12	Goborad 1(Kopf 1)
			000-005	006-011	012-017	018-023	024-029
			030-035	036-041	042-047	048-053	054-063
			064 Ü 073	Gobo 9 Shake-Effekt mit sich erhöhender Geschwindigkeit
			074 Ü 079	Gobo 8 Shake-Effekt mit sich erhöhender Geschwindigkeit
			080 Ü 085	Gobo 7 Shake-Effekt mit sich erhöhender Geschwindigkeit
			086 Ü 091	Gobo 6 Shake-Effekt mit sich erhöhender Geschwindigkeit
			092 Ü 097	Gobo 5 Shake-Effekt mit sich erhöhender Geschwindigkeit
			098 Ü 103	Gobo 4 Shake-Effekt mit sich erhöhender Geschwindigkeit
			104 Ü 109	Gobo 3 Shake-Effekt mit sich erhöhender Geschwindigkeit
			110 Ü 115	Gobo 2 Shake-Effekt mit sich erhöhender Geschwindigkeit
			116 Ü 121	Gobo 1 Shake-Effekt mit sich erhöhender Geschwindigkeit
			122 Ü 127	Offen
			128 Ü 191	Kreiseleffekt mit sich erhöhender Geschwindigkeit
			192 Ü 255	Umgekehrter Kreiseleffekt mit sich vermindernder Geschwindigkeit
13	Goborad 2(Kopf 2)
			000-005	006-011	012-017	018-023	024-029
			030-035	036-041	042-047	048-053	054-063
		064 Ü 073	Gobo 9 Shake-Effekt mit sich erhöhender Geschwindigkeit
		074 Ü 079	Gobo 8 Shake-Effekt mit sich erhöhender Geschwindigkeit
		080 Ü 085	Gobo 7 Shake-Effekt mit sich erhöhender Geschwindigkeit
		086 Ü 091	Gobo 6 Shake-Effekt mit sich erhöhender Geschwindigkeit
		092 Ü 097	Gobo 5 Shake-Effekt mit sich erhöhender Geschwindigkeit
		098 Ü 103	Gobo 4 Shake-Effekt mit sich erhöhender Geschwindigkeit
		104 Ü 109	Gobo 3 Shake-Effekt mit sich erhöhender Geschwindigkeit
		110 Ü 115	Gobo 2 Shake-Effekt mit sich erhöhender Geschwindigkeit
		116 Ü 121	Gobo 1 Shake-Effekt mit sich erhöhender Geschwindigkeit
		122 Ü 127	Offen
		128 Ü 191	Kreiseleffekt mit sich erhöhender Geschwindigkeit
		192 Ü 255	Umgekehrter Kreiseleffekt mit sich vermindernder Geschwindigkeit
14	Dimmer 1	000 Ü 255	Dimmer für Kopf 1 (0-100%)
15	Dimmer 2	000 Ü 255	Dimmer für Kopf 2 (0-100%)
16	Shutter 1(Kopf 1)	000 Ü 003	Licht aus
		004 Ü 007	Licht ein
		008 Ü 076	Shutter mit sich erhöhender Geschwindigkeit
		077 Ü 145	Pulsierender Stroboskopeffekt mit sich erhöhender Geschwindigkeit
		146 Ü 215	Zufalls-Strobe mit sich erhöhender Geschwindigkeit
		216 Ü 255	Licht ein
17	Shutter 2(Kopf 2)	000 Ü 003	Licht aus
		004 Ü 007	Licht ein
		008 Ü 076	Shutter mit sich erhöhender Geschwindigkeit
		077 Ü 145	Pulsierender Stroboskopeffekt mit sich erhöhrender Geschwindigkeit
		146 Ü 215	Zufalls-Strobe mit sich erhöhender Geschwindigkeit
		216 Ü 255	Licht ein
18 Steuerfunktionen		000 Ü 009	Keine Funktion
		010 Ü 014	Schwenkungs- und Neigungverdunkelung
		015 Ü 019	Farbverdunkelung
		020 Ü 024	Goboverdunkelung
		025 Ü 029	Schwenkungs-, Neigung- und Farbverdunkelung
		030 Ü 034	Schwenkungs-, Neigung- und Goboverdunkelung
		035 Ü 039	Farb-/Goboverdunkelung
		040 Ü 044	Schwenkungs-, Neigung-, Farb- und Goboverdunkelung
		045 Ü 049	Keine Funktion
		050 Ü 054	Einstellung der ersten beiden Köpfe
		055 Ü 059	Einstellung der letzten beiden Köpfe
		060 Ü 064	Abbruch aller vier Köpfe
		065 Ü 069	Keine Funktion
		070 Ü 074	Zurücksetzen
		075 Ü 079	Keine Funktion
		080 Ü 084	Umgekehrte Schwenkung/Neigung für beide Köpfe
		085 Ü 089	Umgekehrte Schwenkung für Kopf 1
		090 Ü 094	Umgekehrte Schwenkung für Kopf 2
		095 Ü 099	Umgekehrte Neigung für Kopf 1
		100 Ü 104	Umgekehrte Neigung für Kopf 2
		105 Ü 109	Abbruch umgekehrte Schwenkung für Kopf 1
		110 Ü 114	Abbruch umgekehrte Schwenkung für Kopf 2
		115 Ü 119	Abbruch umgekehrte Neigung für Kopf 1
		120 Ü 124	Abbruch umgekehrte Neigung für Kopf 2
		125 Ü 129	Abbruch umgekehrte Schwenkung/Neigung für beide Köpfe
		130 Ü 135	Keine Funktion
		136 Ü 175	Stroboskopmuster 1 mit sich erhöhender Geschwindigkeit	Wenn Kanal 19 aktiv ist
		176 Ü 215	Stroboskopmuster 2 mit sich erhöhender Geschwindigkeit
		216 Ü 255	Stroboskopmuster 3 mit sich erhöhender Geschwindigkeit
20CH(Fortsetzung)	Kanal	Funktion	Wert	Prozent/Einstellung
	19 Makrobewegungen		000 Ü 007	Keine Funktion
			008 Ü 022	Bewegungsmakro 1
			023 Ü 037	Bewegungsmakro 2
			038 Ü 052	Bewegungsmakro 3
			053 Ü 067	Bewegungsmakro 4
			068 Ü 082	Bewegungsmakro 5
			083 Ü 097	Bewegungsmakro 6
			098 Ü 112	Bewegungsmakro 7
			113 Ü 127	Bewegungsmakro 8
			128 Ü 142	Bewegungsmakro 9
			143 Ü 157	Bewegungsmakro 10
			158 Ü 172	Bewegungsmakro 11
			173 Ü 187	Bewegungsmakro 12
			188 Ü 202	Bewegungsmakro 13
			203 Ü 217	Bewegungsmakro 14
			218 Ü 232	Bewegungsmakro 15
			233 Ü 247	Die verschiedenen Bewegungsmakros ab 1–15
			248 Ü 255	Musiksteuerungs-Modus
	20	Makrogeschwindigkeit	000 Ü 255	Schnell nach langsam
17CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Schwenkung 1	000 Ü 255	Schwenkung 0-360° für Kopf 1
	2	Schwenkung - fein 1	000 Ü 255	Feine Schwenkungssteuerung für Kopf 1
	3	Neigung 1	000 Ü 255	Neigung 0-270° für Kopf 1
	4	Neigung - fein 1	000 Ü 255	Feine Neigungssteuerung für Kopf 1
	5	Schwenkung 2	000 Ü 255	Schwenkung 0-360° für Kopf 2
	6	Schwenkung - fein 2	000 Ü 255	Feine Schwenkungssteuerung für Kopf 2
	7	Neigung 2	000 Ü 255	Neigung 0-270° für Kopf 2
	8	Neigung - fein 2	000 Ü 255	Feine Neigungssteuerung für Kopf 2
	9	Geschwindigkeit	000 Ü 255	Geschwindigkeit der Schwenkungs- und Neigungsbewegung (schnell bis langsam)
	10	Farbrad(Beide Köpfe)	000 Ü 005	weiß
			006 Ü 011	gelb
			012 Ü 017	magentarot
			018 Ü 023	grün
			024 Ü 029	rot
			030 Ü 035	kobaltblau
			036 Ü 041	orange
			042 Ü 047	blau
			048 Ü 053	hellgrün
			054 Ü 063	bernsteinfarben
			064 Ü 069	weiß + gelb
			070 Ü 075	gelb + magenta
			076 Ü 081	magenta + grün
			082 Ü 087	grün + rot
			088 Ü 093	rot + kobaltblau
			094 Ü 099	kobaltblau + orange
			100 Ü 105	orange + blau
			106 Ü 111	blau + hellgrün
			112 Ü 117	hellgrün + bernsteinfarben
			118 Ü 127	bernsteinfarben + weiß
			128 Ü 191	Regenbogeneffekt mit sich erhöhender Geschwindigkeit
			192 Ü 255	Umgekehrter Regenbogeneffekt mit sich erhöhender Geschwindigkeit
17CH(Fortsetzung)	Kanal	Funktion	Wert	Prozent/Einstellung
	11	Goborad(Beide Köpfe)
				000-005	006-011	012-017	018-023	024-029
				030-035	036-041	042-047	048-053	054-063
			064 Ü 073	Gobo 9 Shake-Effekt mit sich erhöhender Geschwindigkeit
			074 Ü 079	Gobo 8 Shake-Effekt mit sich erhöhender Geschwindigkeit
			080 Ü 085	Gobo 7 Shake-Effekt mit sich erhöhender Geschwindigkeit
			086 Ü 091	Gobo 6 Shake-Effekt mit sich erhöhender Geschwindigkeit
			092 Ü 097	Gobo 5 Shake-Effekt mit sich erhöhender Geschwindigkeit
			098 Ü 103	Gobo 4 Shake-Effekt mit sich erhöhender Geschwindigkeit
			104 Ü 109	Gobo 3 Shake-Effekt mit sich erhöhender Geschwindigkeit
			110 Ü 115	Gobo 2 Shake-Effekt mit sich erhöhender Geschwindigkeit
			116 Ü 121	Gobo 1 Shake-Effekt mit sich erhöhender Geschwindigkeit
			122 Ü 127	Offen
			128 Ü 191	Kreiseleffekt mit sich erhöhender Geschwindigkeit
			192 Ü 255	Umgekehrter Kreiseleffekt mit sich vermindernder Geschwindigkeit
	12	Dimmer 1	000 Ü 255	Dimmer für Kopf 1 (0-100%)
	13	Dimmer 2	000 Ü 255	Dimmer für Kopf 2 (0-100%)
	14	Shutter(Beide Köpfe)	000 Ü 003	Licht aus
			004 Ü 007	Licht ein
			008 Ü 076	Shutter mit sich erhöhender Geschwindigkeit
			077 Ü 145	Pulsierender Stroboskopeffekt mit sich erhöhender Geschwindigkeit
			146 Ü 215	Zufalls-Strobe mit sich erhöhender Geschwindigkeit
			216 Ü 255	Licht ein
	15	Steuer-funktionen	000 Ü 009	Keine Funktion
			010 Ü 014	Schwenkungs- und Neigungverdunkelung
			015 Ü 019	Farbverdunkelung
			020 Ü 024	Goboverdunkelung
			025 Ü 029	Schwenkungs-, Neigung- und Farbverdunkelung
			030 Ü 034	Schwenkungs-, Neigung- und Goboverdunkelung
			035 Ü 039	Farb-/Goboverdunkelung
			040 Ü 044	Schwenkungs-, Neigung-, Farb- und Goboverdunkelung
			045 Ü 049	Keine Funktion
			050 Ü 054	Einstellung der ersten beiden Köpfe
			055 Ü 059	Einstellung der letzten beiden Köpfe
			060 Ü 064	Abbruch aller vier Köpfe
			065 Ü 069	Keine Funktion
			070 Ü 074	Zurücksetzen
			075 Ü 079	Keine Funktion
15	Steuer-funktionen(Fortsetzung)	080 Ü 084	Umgekehrte Schwenkung/Neigung für beide Köpfe
		085 Ü 089	Umgekehrte Schwenkung für Kopf 1
		090 Ü 094	Umgekehrte Schwenkung für Kopf 2
		095 Ü 099	Umgekehrte Neigung für Kopf 1
		100 Ü 104	Umgekehrte Neigung für Kopf 2
		105 Ü 109	Abbruch umgekehrte Schwenkung für Kopf 1
		110 Ü 114	Abbruch umgekehrte Schwenkung für Kopf 2
		115 Ü 119	Abbruch umgekehrte Neigung für Kopf 1
		120 Ü 124	Abbruch umgekehrte Neigung für Kopf 2
		125 Ü 129	Abbruch umgekehrte Schwenkung/Neigung für beide Köpfe
		130 Ü 135	Keine Funktion
		136 Ü 175	Stroboskopmuster 1 mit sich erhöhender Geschwindigkeit	Wenn Kanal 16 aktiv ist
		176 Ü 215	Stroboskopmuster 2 mit sich erhöhender Geschwindigkeit
		216 Ü 255	Stroboskopmuster 3 mit sich erhöhender Geschwindigkeit
16	Makro-bewegungen	000 Ü 007	Keine Funktion
		008 Ü 022	Bewegungsmakro 1
		023 Ü 037	Bewegungsmakro 2
		038 Ü 052	Bewegungsmakro 3
		053 Ü 067	Bewegungsmakro 4
		068 Ü 082	Bewegungsmakro 5
		083 Ü 097	Bewegungsmakro 6
		098 Ü 112	Bewegungsmakro 7
		113 Ü 127	Bewegungsmakro 8
		128 Ü 142	Bewegungsmakro 9
		143 Ü 157	Bewegungsmakro 10
		158 Ü 172	Bewegungsmakro 11
		173 Ü 187	Bewegungsmakro 12
		188 Ü 202	Bewegungsmakro 13
		203 Ü 217	Bewegungsmakro 14
		218 Ü 232	Bewegungsmakro 15
		233 Ü 247	Die verschiedenen Bewegungsmakros ab 1-15
		248 Ü 255	Musiksteuerungs-Modus
17	Makro-geschwindigkeit	000 Ü 255	Schnell nach langsam
10CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Schwenkung	000 Ü 255	Schwenkung 0-360° für Beide Köpfe
	2	Neigung	000 Ü 255	Neigung 0-270° für Beide Köpfe
	3	Farbrad(Beide Köpfe)	000 Ü 005	weiß
			006 Ü 011	gelb
			012 Ü 017	magentarot
			018 Ü 023	grün
			024 Ü 029	rot
			030 Ü 035	kobaltblau
			036 Ü 041	orange
			042 Ü 047	blau
			048 Ü 053	hellgrün
			054 Ü 063	bernsteinfarben
			064 Ü 069	weiß + gelb
			070 Ü 075	gelb + magenta
			076 Ü 081	magenta + grün
			082 Ü 087	grün + rot
			088 Ü 093	rot + kobaltblau
			094 Ü 099	kobaltblau + orange
			100 Ü 105	orange + blau
			106 Ü 111	blau + hellgrün
			112 Ü 117	hellgrün + bernsteinfarben
			118 Ü 127	bernsteinfarben + weiß
			128 Ü 191	Regenbogeneffekt mit sich erhöhender Geschwindigkeit
			192 Ü 255	Umgekehrter Regenbogeneffekt mit sich erhöhender Geschwindigkeit
	4	Goborad(Beide Köpfe)
			000-005	006-011	012-017	018-023	024-029
			030-035	036-041	042-047	048-053	054-063
			064 Ü 073	Gobo 9 Shake-Effekt mit sich erhöhender Geschwindigkeit
			074 Ü 079	Gobo 8 Shake-Effekt mit sich erhöhender Geschwindigkeit
			080 Ü 085	Gobo 7 Shake-Effekt mit sich erhöhender Geschwindigkeit
			086 Ü 091	Gobo 6 Shake-Effekt mit sich erhöhender Geschwindigkeit
			092 Ü 097	Gobo 5 Shake-Effekt mit sich erhöhender Geschwindigkeit
			098 Ü 103	Gobo 4 Shake-Effekt mit sich erhöhender Geschwindigkeit
			104 Ü 109	Gobo 3 Shake-Effekt mit sich erhöhender Geschwindigkeit
			110 Ü 115	Gobo 2 Shake-Effekt mit sich erhöhender Geschwindigkeit
			116 Ü 121	Gobo 1 Shake-Effekt mit sich erhöhender Geschwindigkeit
			122 Ü 127	Offen
			128 Ü 191	Kreiseleffekt mit sich erhöhender Geschwindigkeit
			192 Ü 255	Umgekehrter Kreiseleffekt mit sich vermindernder Geschwindigkeit
10CH(Fortsetzung)	Kanal	Funktion	Wert	Prozent/Einstellung
	5	Dimmer 1	000 Ü 255	Dimmer für Kopf 1 (0-100%)
	6	Dimmer 2	000 Ü 255	Dimmer für Kopf 2 (0-100%)
	7	Shutter(Beide Köpfe)	000 Ü 003	Licht aus
			004 Ü 007	Licht ein
			008 Ü 076	Shutter mit sich erhöhender Geschwindigkeit
			077 Ü 145	Pulsierender Stroboskopeffekt mit sich erhöhender Geschwindigkeit
			146 Ü 215	Zufalls-Strobe mit sich erhöhender Geschwindigkeit
			216 Ü 255	Licht ein
	8 Steuerfunktionen		000 Ü 009	Keine Funktion
			010 Ü 014	Schwenkungs- und Neigungverdunkelung
			015 Ü 019	Farbverdunkelung
			020 Ü 024	Goboverdunkelung
			025 Ü 029	Schwenkungs-, Neigung- und Farbverdunkelung
			030 Ü 034	Schwenkungs-, Neigung- und Goboverdunkelung
			035 Ü 039	Farb-/Goboverdunkelung
			040 Ü 044	Schwenkungs-, Neigung-, Farb- und Goboverdunkelung
			045 Ü 049	Keine Funktion
			050 Ü 054	Einstellung der ersten beiden Köpfe
			055 Ü 059	Einstellung der letzten beiden Köpfe
			060 Ü 064	Abbruch aller vier Köpfe
			065 Ü 069	Keine Funktion
			070 Ü 074	Zurücksetzen
			075 Ü 079	Keine Funktion
			080 Ü 084	Umgekehrte Schwenkung/Neigung für beide Köpfe
			085 Ü 089	Umgekehrte Schwenkung für Kopf 1
			090 Ü 094	Umgekehrte Schwenkung für Kopf 2
			095 Ü 099	Umgekehrte Neigung für Kopf 1
			100 Ü 104	Umgekehrte Neigung für Kopf 2
			105 Ü 109	Abbruch umgekehrte Schwenkung für Kopf 1
			110 Ü 114	Abbruch umgekehrte Schwenkung für Kopf 2
			115 Ü 119	Abbruch umgekehrte Neigung für Kopf 1
			120 Ü 124	Abbruch umgekehrte Neigung für Kopf 2
			125 Ü 129	Abbruch umgekehrte Schwenkung/Neigung für beide Köpfe
			130 Ü 135	Keine Funktion
			136 Ü 175	Stroboskopmuster 1 mit sich erhöhender Geschwindigkeit	Wenn Kanal 9 aktiv ist
			176 Ü 215	Stroboskopmuster 2 mit sich erhöhender Geschwindigkeit
			216 Ü 255	Stroboskopmuster 3 mit sich erhöhender Geschwindigkeit
10CH(Fortsetzung)	Kanal	Funktion	Wert	Prozent/Einstellung
	9 Makrobewegungen		000 Ü 007	Keine Funktion
			008 Ü 022	Bewegungsmakro 1
			023 Ü 037	Bewegungsmakro 2
			038 Ü 052	Bewegungsmakro 3
			053 Ü 067	Bewegungsmakro 4
			068 Ü 082	Bewegungsmakro 5
			083 Ü 097	Bewegungsmakro 6
			098 Ü 112	Bewegungsmakro 7
			113 Ü 127	Bewegungsmakro 8
			128 Ü 142	Bewegungsmakro 9
			143 Ü 157	Bewegungsmakro 10
			158 Ü 172	Bewegungsmakro 11
			173 Ü 187	Bewegungsmakro 12
			188 Ü 202	Bewegungsmakro 13
			203 Ü 217	Bewegungsmakro 14
			218 Ü 232	Bewegungsmakro 15
			233 Ü 247	Die verschiedenen Bewegungsmakros ab 1–15
			248 Ü 255	Musiksteuerungs-Modus
	10	Makrogeschwindigkeit	000 Ü 255	Schnell nach langsam

Elektrische Koppeling
