РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Intimidator Spot Duo 155 Chauvet

О данном руководстве

Краткое руководство (QRG) по Intimidator Spot Duo 155 содержит базовую информацию об устройстве, включая вопросы монтажа, настроек меню и значений DMX. Для получения подробной информации загрузите руководство пользовател с сайта Chauvet http://www.chauvetlighting.com/product-manuals-literature/.

Правовая оговорка Замечания по безопасности

Информация и спецификации, приведенные в этом руководстве, могут меняться без уведомления.

Приведенные ниже Замечания по безопасности содержат важную информацию о монтаже, эксплуатации и техническом обслуживании.

- Это устройство не предназначено для стационарного монтажа.

- Подключать это устройство можно ТОЛЬКО к заземленному и защищенному контуру.

- Всегда отключайте устройство от питания перед очисткой или заменой предохранителя.

• НЕ смотрите на источник света, когда устройство включено.

• Убедитесь, что провод электропитания не перегнут и не поврежден.

• Не отключайте это изделие от питания за шнур питания.

- При монтаже этого устройства сверху пользуйтесь предохранительным тросом.

- НЕ допускайте размещения рядом с устройством воспламеняющихся материалов.

- НЕ прикасайтесь к корпусу устройства во время его работы, поскольку он нагревается.

- Напряжение розетки, к которой подключается это устройство, должно находиться в диапазоне, указанном на наклейке на задней панели устройства.

- Данное устройство предназначено только для использования в помещениях (IP 20)! Чтобы уменьшить риск возгорания и поражения электрическим током, не подвергайте устройство воздействию дождя или влаги.

- Монтаж устройства должен выполняться только при наличии достаточной вентиляции на расстоянии не менее 20 дюймов (50 см) от соседних поверхностей.

• Убедитесь, что на корпусе устройства нет заблокированных отверстий.

- Никогда не подключайте это устройство к регулятору яркости или реостату.

- Заменяйте предохранитель на устройство того же типа и номинала.

- Для перемещения этого устройства пользуйтесь ТОЛЬКО подвесным/монтажным кронштейном или ручками.

- Максимальная температура окружающей среды составляет 104 °F (40 °C). Не допускайте работы этого устройства при высокой температуре.

- В случае серьезного нарушения в работе устройства немедленно прекратите его использование.

- НЕ открывайте это устройство. Оно не содержит деталей, обслуживаемых пользователем.

- Во избежание ненужного износа и для продления срока службы, неиспользуемое устройство следует полностью отключить с помощью выключателя или путем извлечения вилки из розетки.

Контакт

- За пределами США, Великобритании, Ирландии, Мексика и Бенилюкс по вопросам поддержки или возврата устройства обращайтесь к своему дистрибьютору.

• В США, Великобритании, Ирландии, Мексика и Бенилюкс воспользуйтесь информацией, приведенной в разделе Contact Us конце этого руководства.

Комплект поставки

• Intimidator Spot Duo 155

- Шнур питания

- Подвесной кронштейн с монтажной арматурой

• Гарантийная карта

- Краткое руководство

Начало работы

Аккуратно распакуйте устройство Intimidator Spot Duo 155 и убедитесь в наличии в упаковке всех деталей и их исправном состоянии.

Если коробка или любая часть содержимого имеет признаки повреждений из-за транспортировки или ненадлежащего обращения, сохраните всю упаковку и немедленно предъявите претензию перевозчику; уведомление Chauvet не требуется.

Описание

Устройство Intimidator Spot Duo 155 состоит из двух вращающихся голов Intimidator Spot 155, предварительно смонтированных на одной перекладине.

Опции управления включают автоматические программы, режим звуковой активации и DMX. Функции панорамы и наклона доступны для каждой вращающейся головы. Опции освещения включают отдельные колеса цветов и гобо, а также множество встроенных программ Master/Slave.

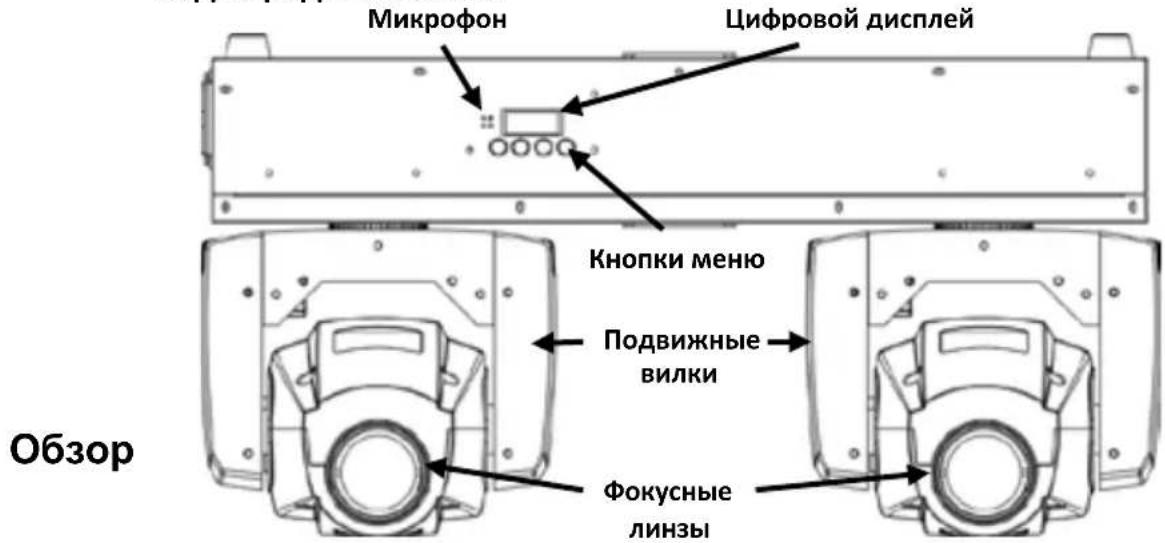

Вид передней панели

Микрофон Цифровой дисплей Кнопки меню Подвижные вилки Фокусные линзы Обзор

Обзор

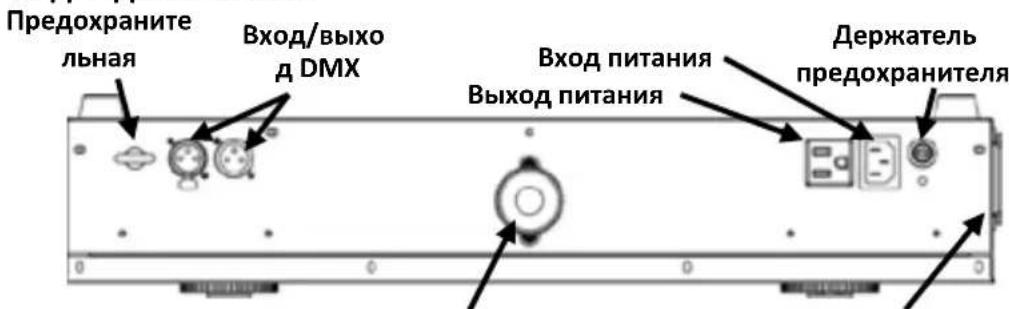

Вид задней панели

Предохранительная Вход/выход DMX Вход питания Выход питания Держатель предохранителя

Ручка регулировки треножника
Охлаждающий вентилятор

Питание переменного тока

Устройство Intimidator Spot Duo 155 имеет функцию автоматического выбора диапазона электропитания и может работать с напряжением в диапазоне 100-240 В пер. т, 50/60 Гц.

Во избежание ненужного износа и для продления срока службы неиспользуемое устройство следует полностью отключить от питания с помощью выключателя или путем извлечения вилки из розетки.

Подключение питания

Информацию о максимальном количестве устройств Intimidator Spot Duo 155, которые можно подключить при соответствующем напряжении, см. Руководстве пользователя или на стикере на устройстве.

Замена предохранителей

1. Отключите устройство от питания.
2. С помощью отвертки с плоской головкой ослабьте держатель предохранителя и извлеките его.
3. Извлеките перегоревший предохранитель из предохранительного зажима и замените его на предохранитель того же типа и номинала.
4. Повторно вставьте держатель предохранителя и снова подключите питание.

Монтаж

Перед монтажом устройства Intimidator Spot Duo 155 прочитайте приведенные в этом Кратком руководстве Замечания по безопасности.

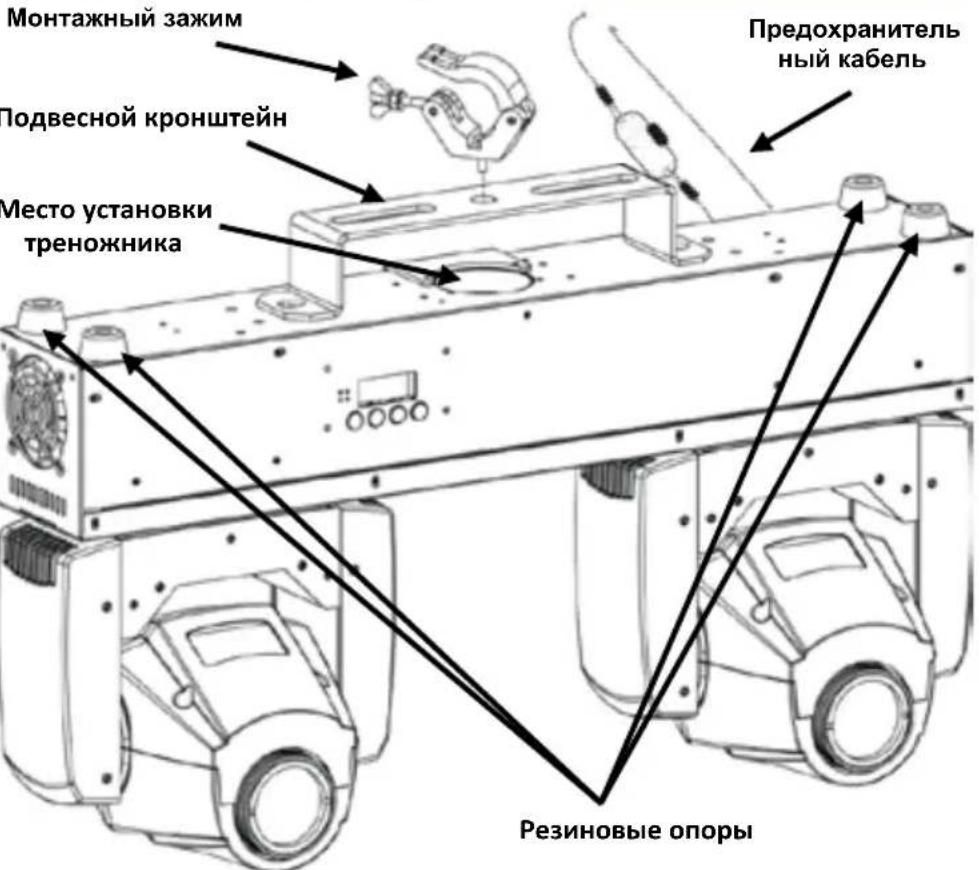

Монтажный зажим Подвесной кронштейн Место установки треножника Предохранитель ный кабель Резиновые опоры

Схема монтажа устройства

При использовании с этим устройством только одного монтажного зажима следует использовать зажим вместе с невыпадающим болтом для предотвращения случайного ослабления.

Описание панели управления	Кнопка	Функция
		Выход из текущего меню или функции
		Перемещение вверх по списку меню или увеличение числового значения при работе
		Перемещение вниз по списку меню или уменьшение числового значения при работе
		Текущее отображаемое меню или настройка текущего выбранного значения в выбранной функции

Карта меню

Главный уровень	Уровень программирования		Описание
DMX-адрес	d__	d001–d512	Настройка начального адреса DMX
Автоматические	A-_	A-01–A-16	Автоматические программы
Звуковая активация	Srun		Режим звуковой активации
Подчиненные режимы	Son_	Son1	Рабочий режим подчиненного устройства 1
		Son2	Рабочий режим подчиненного устройства 2
Звуковая чувствительность	S-_ S-01	-S-99	Управление звуковой чувствительностью
Главная автопрограмма	M--_	M--4	Главная встроенная программа, 4 головы
		M--2	Главная встроенная программа, 2 головы
Панорама 1 _PA1		PA1	Нормальный режим панорамы для головы 1
		rPA1	Обратный режим панорамы для головы 1
Панорама 2 _PA2		PA2	Нормальный режим панорамы для головы 2
		rPA2	Обратный режим панорамы для головы 2
Наклон 1 _til		til	Нормальный режим наклона для головы 1
		rtil	Обратный режим наклона для головы 1
Наклон 2 _ti2		ti2	Нормальный режим наклона для головы 2
		rti2	Обратный режим наклона для головы 2
Отображение _dis		dis	Нормальное отображение
		rdis	Обратное отображение
Канальный режим	_CH	20CH	20-канальный профиль DMX
		17CH	17-канальный профиль DMX
		10CH	10-канальный профиль DMX
Диапазон панорамы	PA__	PA36	Угол панорамы 360°
		PA18	Угол панорамы 180°
Диапазон наклона	ti__	ti27	Угол наклона 270°
		ti18	Угол наклона 180°
		ti 9	Угол наклона 90°
Температура головы 1	t--1	1t__	Отображение текущей температуры головы 1
Температура головы 2	t--2	2t__	Отображение текущей температуры головы 2
Сброс	rESt		Сброс устройства
Нагрузка	LoAd		Загрузка заводских настроек

Связь по DMX

Устройство Intimidator Spot Duo 155 может работать с контроллером DMX подключении с помощью последовательных соединений DMX. Инструкции п подключению и конфигурированию этого устройства в режиме DMX приведены в Руководстве пользователя. Если вы не зна комы с DMX, загрузите вводное руководство DMX Primer на сайте www.chauvetlighting.com.

Начальный адрес

Для обеспечения полного доступа ко всем каналам в каждом из режим DMX максимальный рекомендуемый адрес DMX – 493.

Подключение Master/Slave

Устройство Intimidator Spot Duo 155 использует соединение передачи данных DM2 для режима Master/Slave. Инструкции по подключению и конфигурированию этого устройства в режиме Master/Slave приведены в Руководстве пользователя.

Главные автопрограммы

Главные встроенные автопрограммы контролируют работу двух устройств Intimidator Spot Duo 155, соединенных друг с другом с пом передачи данных DMX. Одно устройство Intimidator Spot Duo 155 («главное») контролирует действия другого устройства Intimidator Spot Duo 155 («подчиненного»). Настройте главные автопрограммы в сочетании с режимами подчиненных устройств следующим образом:

Главная автопрограмма для 4 голов

Главная автопрограмма для 4 голов (Master Auto 4-Head) обеспечивает работу в унисон всех 4 голов двух соединенных друг с другом устройств Intimidator Spot Duo 155. Главное устройство будет настроено на работу в автоматическом режиме с настройкой M--4, а подчиненное устройство будет настроено на работу в режиме Son1 или Son2. Настройте устройства, как показано ниже.

Главное устройство:

1. Нажимайте , пока на дисплее не отобразится M--2 или M--4.
2. С помощью или выберите M--4.
3. Нажмите .
4. Настройте главное устройство для работы в автоматическом режиме, A-01–A-16.

Подчиненное устройство:

1. Нажимайте , пока на дисплее не отобразится Son1 или Son2.

2. С помощью или выберите Son1 или Son2.

3. Выберите Son1 для полной синхронизации действий.

4. Выберите Son2 для задержанного шоу с помощью всех 4 голов в одном направлении.

5. Нажмите .

Главная автопрограмма для 2 голов

Программа Master Auto 2-Head позволяет одному устройству Intimidator Spot Duo 155 контролировать действия другого устройства Intimidat Spot Duo 155. Главное устройство будет настроено на работу в автоматическом режиме с настройкой M--2, а подчиненное устройство будет настроено на работу в режиме Son1 или Son2.

Настройте устройства, как показано ниже.

Главное устройство:

1. Нажимайте , пока на дисплее не отобразится M--2 или M--4.
2. С помощью или выберите M--2.
3. Нажмите .
4. Настройте главное устройство для работы в автоматическом режиме, A-01–A-16.

Подчиненное устройство:

1. Нажимайте , пока на дисплее не отобразится Son1 или Son2.

2. С помощью или выберите Son1 или Son2.

3. Выберите Son1 для полной синхронизации действий.

4. Выберите Son2 для одного шоу с обоими устройствами, одна действия подчиненного устройства противоположны по отношению к действиям главного устройства.

5. Нажмите .

Значения DMX

20CH	Канал	Функция	Значение	Процент/уставка
	1	Панорама 1	000 Ў 255	Диапазон панорамы 0-360° для головы 1
	2	Тонкая настройка панорамы 1	000 Ў 255	Тонкая настройка панорамы для головы 1
	3	Наклон 1	000 Ў 255	Диапазон наклона 0-270° для головы 1
	4	Тонкая настройка наклона 1	000 Ў 255	Тонкая настройка наклона для головы 1
	5	Панорама 2	000 Ў 255	Диапазон панорамы 0-360° для головы 2
	6	Тонкая настройка панорамы 2	000 Ў 255	Тонкая настройка панорамы для головы 2
	7	Наклон 2	000 Ў 255	Диапазон наклона 0-270° для головы 2
	8	Тонкая настройка наклона 2	000 Ў 255	Тонкая настройка наклона для головы 2
	9	Скорость	000 Ў 255	Скорость панорамы/наклона (высокая-низкая)
	10	Цветовое колесо 1 (голова 1)	000 Ў 005	Белый
			006 Ў 011	Желтый
			012 Ў 017	Маджента
			018 Ў 023	Зеленый
			024 Ў 029	Красный
			030 Ў 035	Циановый
			036 Ў 041	Оранжевый
			042 Ў 047	Синий
			048 Ў 053	Светло-зеленый
			054 Ў 063	Янтарный
			064 Ў 069	Белый + желтый
			070 Ў 075	Желтый + маджента
			076 Ў 081	Маджента + зеленый
			082 Ў 087	Зеленый + красный
			088 Ў 093	Красный + циановый
			094 Ў 099	Циановый + оранжевый
			100 Ў 105	Оранжевый + синий
			106 Ў 111	Синий + светло-зеленый
			112 Ў 117	Светло-зеленый + янтарный
			118 Ў 127	Янтарный + белый
			128 Ў 191	Эффект радуги с повышением скорости
			192 Ў 255	Эффект обратной радуги с повышением скорости
20CH(прод.)	Канал	Функция	Значение	Процент/уставка
	11	Цветовое колесо 2 (голова 2)	000 Ў 005	Белый
			006 Ў 011	Желтый
			012 Ў 017	Маджента
			018 Ў 023	Зеленый
			024 Ў 029	Красный
			030 Ў 035	Циановый
			036 Ў 041	Оранжевый
			042 Ў 047	Синий
			048 Ў 053	Светло-зеленый
			054 Ў 063	Янтарный
			064 Ў 069	Белый + желтый
			070 Ў 075	Желтый + маджента
			076 Ў 081	Маджента + зеленый
			082 Ў 087	Зеленый + красный
			088 Ў 093	Красный + циановый
			094 Ў 099	Циановый + оранжевый
			100 Ў 105	Оранжевый + синий
			106 Ў 111	Синий + светло-зеленый
			112 Ў 117	Светло-зеленый + янтарный
			118 Ў 127	Янтарный + белый
			128 Ў 191	Эффект радуги с повышением скорости
			192 Ў 255	Эффект обратной радуги с повышением скорости
	12	Колесо гобо 1 (голова 1)		[У6DD]
			000 -005	006 -011	012 -017	018 -023	024 -029
			030 -035	036 -041	042 -047	048 -053	054 -063
			064 Ў 073	Вибрация гобо 9 с увеличением скорости
			074 Ў 079	Вибрация гобо 8 с увеличением скорости
			080 Ў 085	Вибрация гобо 7 с увеличением скорости
			086 Ў 091	Вибрация гобо 6 с увеличением скорости
			092 Ў 097	Вибрация гобо 5 с увеличением скорости
			098 Ў 103	Вибрация гобо 4 с увеличением скорости
			104 Ў 109	Вибрация гобо 3 с увеличением скорости
			110 Ў 115	Вибрация гобо 2 с увеличением скорости
			116 Ў 121	Вибрация гобо 1 с увеличением скорости
			122 Ў 127	Открыто
			128 Ў 191	Циклический эффект с повышением скорости
			192 Ў 255	Обратный циклический эффект с повышением скорости
	000-005	006-011	012-017	018-023
	030-035	036-041	042-047	048-053
13	Колесо гобо 2(голова 2)	064 Ü 073	Вибрация гобо 9 с увеличением скорости
		074 Ü 079	Вибрация гобо 8 с увеличением скорости
		080 Ü 085	Вибрация гобо 7 с увеличением скорости
		086 Ü 091	Вибрация гобо 6 с увеличением скорости
		092 Ü 097	Вибрация гобо 5 с увеличением скорости
		098 Ü 103	Вибрация гобо 4 с увеличением скорости
		104 Ü 109	Вибрация гобо 3 с увеличением скорости
		110 Ü 115	Вибрация гобо 2 с увеличением скорости
		116 Ü 121	Вибрация гобо 1 с увеличением скорости
		122 Ü 127	Открыто
		128 Ü 191	Циклический эффект с повышением скорости
		192 Ü 255	Обратный циклический эффект сповышением скорости
14	Диммер 1	000 Ü 255	Диммер для головы 1 (0-100%)
15	Диммер 2	000 Ü 255	Диммер для головы 2 (0-100%)
16	Затвор 1(голова 1)	000 Ü 003	Лампа выкл
		004 Ü 007	Лампа вкл
		008 Ü 076	Затвор с повышением скорости
		077 Ü 145	Пульсационный стробоскопическийэффект с повышением скорости
		146 Ü 215	Случайный стробоскопический эффект сповышением скорости
		216 Ü 255	Лампа вкл
17	Затвор 2(голова 2)	000 Ü 003	Лампа выкл
		004 Ü 007	Лампа вкл
		008 Ü 076	Затвор с повышением скорости
		077 Ü 145	Пульсационный стробоскопическийэффект с повышениемскорости
		146 Ü 215	Случайный стробоскопический эффект сповышением скорости
		216 Ü 255	Лампа вкл
18	Функцииуправления	000 Ü 009	Нет действия
		010 Ü 014	Затухание панорамы/наклона
		015 Ü 019	Затухание цвета
		020 Ü 024	Затухание гобо
		025 Ü 029	Затухание панорамы/наклона/цвета
		030 Ü 034	Затухание панорамы/наклона/гобо
		035 Ü 039	Затухание цвета/гобо
		040 Ü 044	Затухание панорамы/наклона/цвета/гобо
18(прод.)	Функции управления (прод.)	045 ˆ 049	Нет действия
		050 ˆ 054	Настройка первых двух голов
		055 ˆ 059	Настройка последних двух голов
		060 ˆ 064	Отмена четырех голов
		065 ˆ 069	Нет действия
		070 ˆ 074	Сброс
		075 ˆ 079	Нет действия
		080 ˆ 084	Обратный режим панорамы/наклона для обеих голов
		085 ˆ 089	Обратный режим панорамы для головы 1
		090 ˆ 094	Обратный режим панорамы для головы 2
		095 ˆ 099	Обратный режим наклона для головы 1
		100 ˆ 104	Обратный режим наклона для головы 2
		105 ˆ 109	Обратный режим панорамы для головы 1
		110 ˆ 114	Обратный режим панорамы для головы 2
		115 ˆ 119	Отмена обратного режима наклона для головы 1
		120 ˆ 124	Отмена обратного режима наклона для головы 2
		125 ˆ 129	Отмена обратного режима панорамы/наклона для обеих голов
		130 ˆ 135	Нет действия
		136 ˆ 175	Схема стробоскопа 1 с повышением скорости	Когда Канал 19 активен
		176 ˆ 215	Схема стробоскопа 2 с повышением скорости
		216 ˆ 255	Схема стробоскопа 3 с повышением скорости
19	Макросы движения	000 ˆ 007	Нет действия
		008 ˆ 022	Макрос движения 1
		023 ˆ 037	Макрос движения 2
		038 ˆ 052	Макрос движения 3
		053 ˆ 067	Макрос движения 4
		068 ˆ 082	Макрос движения 5
		083 ˆ 097	Макрос движения 6
		098 ˆ 112	Макрос движения 7
		113 ˆ 127	Макрос движения 8
		128 ˆ 142	Макрос движения 9
		143 ˆ 157	Макрос движения 10
		158 ˆ 172	Макрос движения 11
		173 ˆ 187	Макрос движения 12
		188 ˆ 202	Макрос движения 13
		203 ˆ 217	Макрос движения 14
		218 ˆ 232	Макрос движения 15
		233 ˆ 247	Всех макросы движения 1-15
		248 ˆ 255	Режим звуковой активации
20	Скорость макроса движения	000 ˆ 255	Быстро-медленно
17CH	Канал	Функция	Значение	Процент/уставка
	1	Панорама 1	000 255	Диапазон панорамы 0-360° для головы 1
	2	Тонкая настройка панорамы 1	000 255	Тонкая настройка панорамы для головы 1
	3	Наклон 1	000 255	Диапазон наклона 0-270° для головы 1
	4	Тонкая настройка наклона 1	000 255	Тонкая настройка наклона для головы 1
	5	Панорама 2	000 255	Диапазон панорамы 0-360° для головы 2
	6	Тонкая настройка панорамы 2	000 255	Тонкая настройка панорамы для головы 2
	7	Наклон 2	000 255	Диапазон наклона 0-270° для головы 2
	8	Тонкая настройка наклона 2	000 255	Тонкая настройка наклона для головы 2
	9 Скорость		000 255	Скорость панорамы/наклона (высокая-низкая)
	10	Цветовое колесо (обе головы)	000 005	Белый
			006 011	Желтый
			012 017	Маджента
			018 023	Зеленый
			024 029	Красный
			030 035	Циановый
			036 041	Оранжевый
			042 047	Синий
			048 053	Светло-зеленый
			054 063	Янтарный
			064 069	Белый + желтый
			070 075	Желтый + маджента
			076 081	Маджента + зеленый
			082 087	Зеленый + красный
			088 093	Красный + циановый
			094 099	Циановый + оранжевый
			100 105	Оранжевый + синий
			106 111	Синий + светло-зеленый
			112 117	Светло-зеленый + янтарный
			118 127	Янтарный + белый
			128 191	Эффект радуги с повышением скорости
			192 255	Эффект обратной радуги с повышением скорости
17CH(прод.)	Канал	Функция	Значение	Процент/уставка
	11	Колесо гобо (обе головы)
				000-005	006-011	012-017	018-023
						[WAB2]
				030-035	036-041	042-047	048-053
			064 Ü 073	Вибрация гобо 9 с увеличением скорости
			074 Ü 079	Вибрация гобо 8 с увеличением скорости
			080 Ü 085	Вибрация гобо 7 с увеличением скорости
			086 Ü 091	Вибрация гобо 6 с увеличением скорости
			092 Ü 097	Вибрация гобо 5 с увеличением скорости
			098 Ü 103	Вибрация гобо 4 с увеличением скорости
			104 Ü 109	Вибрация гобо 3 с увеличением скорости
			110 Ü 115	Вибрация гобо 2 с увеличением скорости
			116 Ü 121	Вибрация гобо 1 с увеличением скорости
			122 Ü 127	Открыто
			128 Ü 191	Циклический эффект с повышением скорости
			192 Ü 255	Обратный циклический эффект с повышением скорости
	12	Диммер 1	000 Ü 255	Диммер для головы 1 (0-100%)
	13	Диммер 2	000 Ü 255	Диммер для головы 2 (0-100%)
	14	Затвор (обе головы)	000 Ü 003	Лампа выкл
			004 Ü 007	Лампа вкл
			008 Ü 076	Затвор с повышением скорости
			077 Ü 145	Пульсационный стробоскопический эффект с повышением скорости
			146 Ü 215	Случайный стробоскопический эффект с повышением скорости
			216 Ü 255	Лампа вкл
	15	Функции управления	000 Ü 009	Нет действия
			010 Ü 014	Затухание панорамы/наклона
			015 Ü 019	Затухание цвета
			020 Ü 024	Затухание гобо
			025 Ü 029	Затухание панорамы/наклона/цвета
			030 Ü 034	Затухание панорамы/наклона/гобо
			035 Ü 039	Затухание цвета/гобо
			040 Ü 044	Затухание панорамы/наклона/цвета/гобо
			045 Ü 049	Нет действия
			050 Ü 054	Настройка первых двух голов
			055 Ü 059	Настройка последних двух голов
			060 Ü 064	Отмена четырех голов
			065 Ü 069	Нет действия
			070 Ü 074	Сброс
			075 Ü 079	Нет действия
15(прод.)	Функции управления (прод.)	080 ˆ 084	Обратный режим панорамы/наклона для обеих голов
		085 ˆ 089	Обратный режим панорамы для головы 1
		090 ˆ 094	Обратный режим панорамы для головы 2
		095 ˆ 099	Обратный режим наклона для головы 1
		100 ˆ 104	Обратный режим наклона для головы 2
		105 ˆ 109	Обратный режим панорамы для головы 1
		110 ˆ 114	Обратный режим панорамы для головы 2
		115 ˆ 119	Отмена обратного режима наклона для головы 1
		120 ˆ 124	Отмена обратного режима наклона для головы 2
		125 ˆ 129	Отмена обратного режима панорамы/наклона для обеих голов
		130 ˆ 135	Нет действия
		136 ˆ 175	Схема стробоскопа 1 с повышением скорости	Когда Канал 16 активен
		176 ˆ 215	Схема стробоскопа 2 с повышением скорости
		216 ˆ 255	Схема стробоскопа 3 с повышением скорости
	16	Макросы движения	000 ˆ 007	Нет действия
			008 ˆ 022	Макрос движения 1
			023 ˆ 037	Макрос движения 2
			038 ˆ 052	Макрос движения 3
			053 ˆ 067	Макрос движения 4
			068 ˆ 082	Макрос движения 5
			083 ˆ 097	Макрос движения 6
			098 ˆ 112	Макрос движения 7
			113 ˆ 127	Макрос движения 8
			128 ˆ 142	Макрос движения 9
			143 ˆ 157	Макрос движения 10
			158 ˆ 172	Макрос движения 11
			173 ˆ 187	Макрос движения 12
			188 ˆ 202	Макрос движения 13
			203 ˆ 217	Макрос движения 14
			218 ˆ 232	Макрос движения 15
			233 ˆ 247	Всех макросы движения 1-15
			248 ˆ 255	Режим звуковой активации
	17	Скорость макроса движения	000 ˆ 255	Быстро-медленно
10CH	Канал	Функция	Значение	Процент/уставка
	1	Панорама	000 ̇U 255	Диапазон панорамы 0-360° обе головы
	2	Наклон	000 ̇U 255	Диапазон наклона 0-270° обе головы
	3	Цветовое колесо (обе головы)	000 ̇U 005	Белый
			006 ̇U 011	Желтый
			012 ̇U 017	Маджента
			018 ̇U 023	Зеленый
			024 ̇U 029	Красный
			030 ̇U 035	Циановый
			036 ̇U 041	Оранжевый
			042 ̇U 047	Синий
			048 ̇U 053	Светло-зеленый
			054 ̇U 063	Янтарный
			064 ̇U 069	Белый + желтый
			070 ̇U 075	Желтый + маджента
			076 ̇U 081	Маджента + зеленый
			082 ̇U 087	Зеленый + красный
			088 ̇U 093	Красный + циановый
			094 ̇U 099	Циановый + оранжевый
			100 ̇U 105	Оранжевый + синий
			106 ̇U 111	Синий + светло-зеленый
			112 ̇U 117	Светло-зеленый + янтарный
			118 ̇U 127	Янтарный + белый
			128 ̇U 191	Эффект радуги с повышением скорости
			192 ̇U 255	Эффект обратной радуги с повышением скорости
	4	Колесо гобо (обе головы)
			000 -005	006 - 011	012 - 017	018 - 023	024 - 029
			030 - 035	036 - 041	042 - 047	048 - 053	054 - 063
			064 ̇U 073	Вибрация гобо 9 с увеличением скорости
			074 ̇U 079	Вибрация гобо 8 с увеличением скорости
			080 ̇U 085	Вибрация гобо 7 с увеличением скорости
			086 ̇U 091	Вибрация гобо 6 с увеличением скорости
			092 ̇U 097	Вибрация гобо 5 с увеличением скорости
			098 ̇U 103	Вибрация гобо 4 с увеличением скорости
			104 ̇U 109	Вибрация гобо 3 с увеличением скорости
			110 ̇U 115	Вибрация гобо 2 с увеличением скорости
			116 ̇U 121	Вибрация гобо 1 с увеличением скорости
			122 ̇U 127	Открыто
			128 ̇U 191	Циклический эффект с повышением скорости
			192 ̇U 255	Обратный циклический эффект с повышением скорости
10CH(прод.)	Канал	Функция	Значение	Процент/уставка
	5	Диммер 1	000 Ў 255	Диммер для головы 1 (0-100%)
	6	Диммер 2	000 Ў 255	Диммер для головы 2 (0-100%)
	7	Затвор(обе головы)	000 Ў 003	Лампа выкл
			004 Ў 007	Лампа вкл
			008 Ў 076	Затвор с повышением скорости
			077 Ў 145	Пульсационный стробоскопический эффектс повышением скорости
			146 Ў 215	Случайный стробоскопический эффект сповышением скорости
			216 Ў 255	Лампа вкл
	8	Функцииуправления	000 Ў 009	Нет действия
			010 Ў 014	Затухание панорамы/наклона
			015 Ў 019	Затухание цвета
			020 Ў 024	Затухание гобо
			025 Ў 029	Затухание панорамы/наклона/цвета
			030 Ў 034	Затухание панорамы/наклона/гобо
			035 Ў 039	Затухание цвета/гобо
			040 Ў 044	Затухание панорамы/наклона/цвета/гобо
			045 Ў 049	Нет действия
			050 Ў 054	Настройка первых двух голов
			055 Ў 059	Настройка последних двух голов
			060 Ў 064	Отмена четырех голов
			065 Ў 069	Нет действия
			070 Ў 074	Сброс
			075 Ў 079	Нет действия
			080 Ў 084	Обратный режим панорамы/наклона дляобеих голов
			085 Ў 089	Обратный режим панорамы для головы 1
			090 Ў 094	Обратный режим панорамы для головы 2
			095 Ў 099	Обратный режим наклона для головы 1
			100 Ў 104	Обратный режим наклона для головы 2
			105 Ў 109	Обратный режим панорамы для головы 1
			110 Ў 114	Обратный режим панорамы для головы 2
			115 Ў 119	Отмена обратного режима наклона дляголовы 1
			120 Ў 124	Отмена обратного режима наклона дляголовы 2
			125 Ў 129	Отмена обратного режимапанорамы/наклона для обеих голов
			130 Ў 135	Нет действия
			136 Ў 175	Схема стробоскопа 1 с повышениемскорости	КогдаКанал 9активен
			176 Ў 215	Схема стробоскопа 2 с повышениемскорости
			216 Ў 255	Схема стробоскопа 3 с повышениемскорости

10CH (прод.)	Канал	Функция	Значение	Процент/уставка
	9	Макросы движения	000 007	Нет действия
			008 022	Макрос движения 1
			023 037	Макрос движения 2
			038 052	Макрос движения 3
			053 067	Макрос движения 4
			068 082	Макрос движения 5
			083 097	Макрос движения 6
			098 112	Макрос движения 7
			113 127	Макрос движения 8
			128 142	Макрос движения 9
			143 157	Макрос движения 10
			158 172	Макрос движения 11
			173 187	Макрос движения 12
			188 202	Макрос движения 13
			203 217	Макрос движения 14
			218 232	Макрос движения 15
			233 247	Всех макросы движения 1-15
			248 255	Режим звуковой активации
	10	Скорость макроса движения	000 255	Быстро-медленно

Contact USA WORLD HEADQUARTERS

Us

General Information
