РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Hurricane 1600 Chauvet

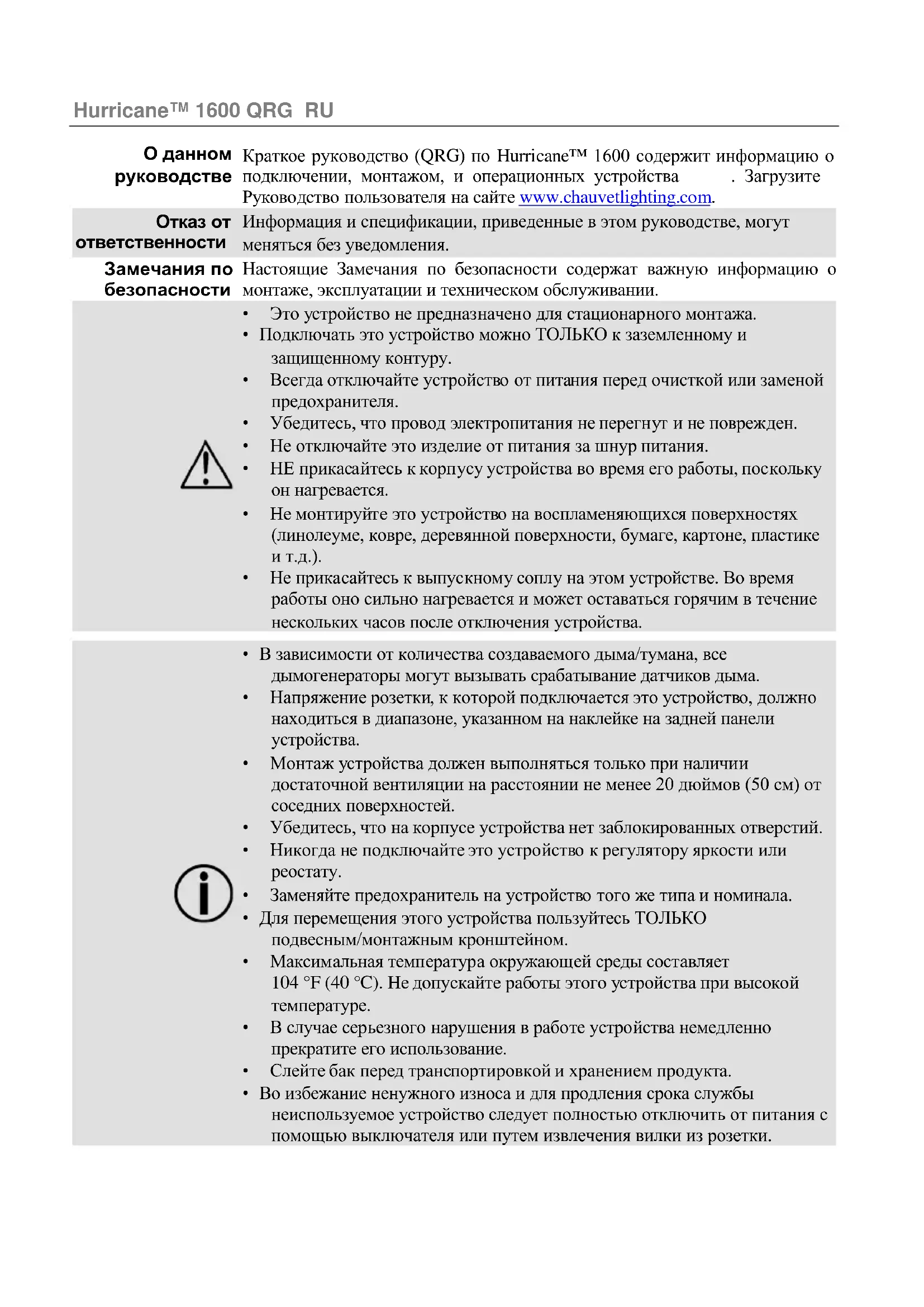

О данном Краткое руководство (QRG) по Hurricane™ 1600 содержит информацию о руководстве подключении, монтажом, и операционных устройства . Загрузите Руководство пользователя на сайте www.chauvetlighting.com.

Отказ от ответственности Информация и спецификации, приведенные в этом руководстве, могут меняться без уведомления.

Замечания по Настоящие Замечания по безопасности содержат важную информацию о безопасности монтаже, эксплуатации и техническом обслуживании.

• Это устройство не предназначено для стационарного монтажа.
• Подключать это устройство можно ТОЛЬКО к заземленному и защищенному контуру.
• Всегда отключайте устройство от питания перед очисткой или заменой предохранителя.
  • Убедитесь, что провод электропитания не перегнут и не поврежден.
• Не отключайте это изделие от питания за шнур питания.
• НЕ прикасайтесь к корпусу устройства во время его работы, поскольку он нагревается.
• Не монтируйте это устройство на воспламеняющихся поверхностях (линолеуме, ковре, деревянной поверхности, бумаге, картоне, пластике и т.д.).
• Не прикасайтесь к выпускному соплу на этом устройстве. Во время работы оно сильно нагревается и может оставаться горячим в течение нескольких часов после отключения устройства.

• В зависимости от количества создаваемого дыма/тумана, все дымогенераторы могут вызывать срабатывание датчиков дыма.
- Напряжение розетки, к которой подключается это устройство, должно находиться в диапазоне, указанном на наклейке на задней панели устройства.
- Монтаж устройства должен выполняться только при наличии достаточной вентиляции на расстоянии не менее 20 дюймов (50 см) от соседних поверхностей.
• Убедитесь, что на корпусе устройства нет заблокированных отверстий.
- Никогда не подключайте это устройство к регулятору яркости или реостату.
- Заменяйте предохранитель на устройство того же типа и номинала.
- Для перемещения этого устройства пользуйтесь ТОЛЬКО подвесным/монтажным кронштейном.
- Максимальная температура окружающей среды составляет 104 °F (40 °C). Не допускайте работы этого устройства при высокой температуре.
- В случае серьезного нарушения в работе устройства немедленно прекратите его использование.
- Слейте бак перед транспортировкой и хранением продукта.
- Во избежание ненужного износа и для продления срока службы неиспользуемое устройство следует полностью отключить от питания с помощью выключателя или путем извлечения вилки из розетки.

Контакт За пределами США, Великобритании, Ирландии, Мексика и Бенилюкс по вопросам поддержки или возврата устройства обращайтесь к своему дистрибьютору. Контактная информация приведена на сайте www.chauvetlighting.com.

Комплект поставки

- Hurricane™ 1600

• Гарантийная карта

• Пульт дистанционного

- Краткое руководство

управления с таймером FC-T

Начало работы Распакуйте устройство Hurricane™ 1600 и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимое имеют признаки повреждения, немедленно сообщите об этом не Chauvet, а перевозчику.

Дистанционное Устройством Hurricane™ 1600 можно управлять вручную или с помощью или ручное включенного в комплект поставки пульта дистанционного управления с управление таймером. Еще два пульта дистанционного управления предлагаются в двух исполнениях – как ручной проводной пульт (FC-M) или беспроводной пульт (FC-W). Подробная информация приведена в Руководстве пользователя, имеющемся на сайте www.chauvetlighting.com.

Описание Устройство Hurricane 1600 – это легкий и мощный дымогенератор, создающий туманную атмосферу, которая украсит любое световое шоу.

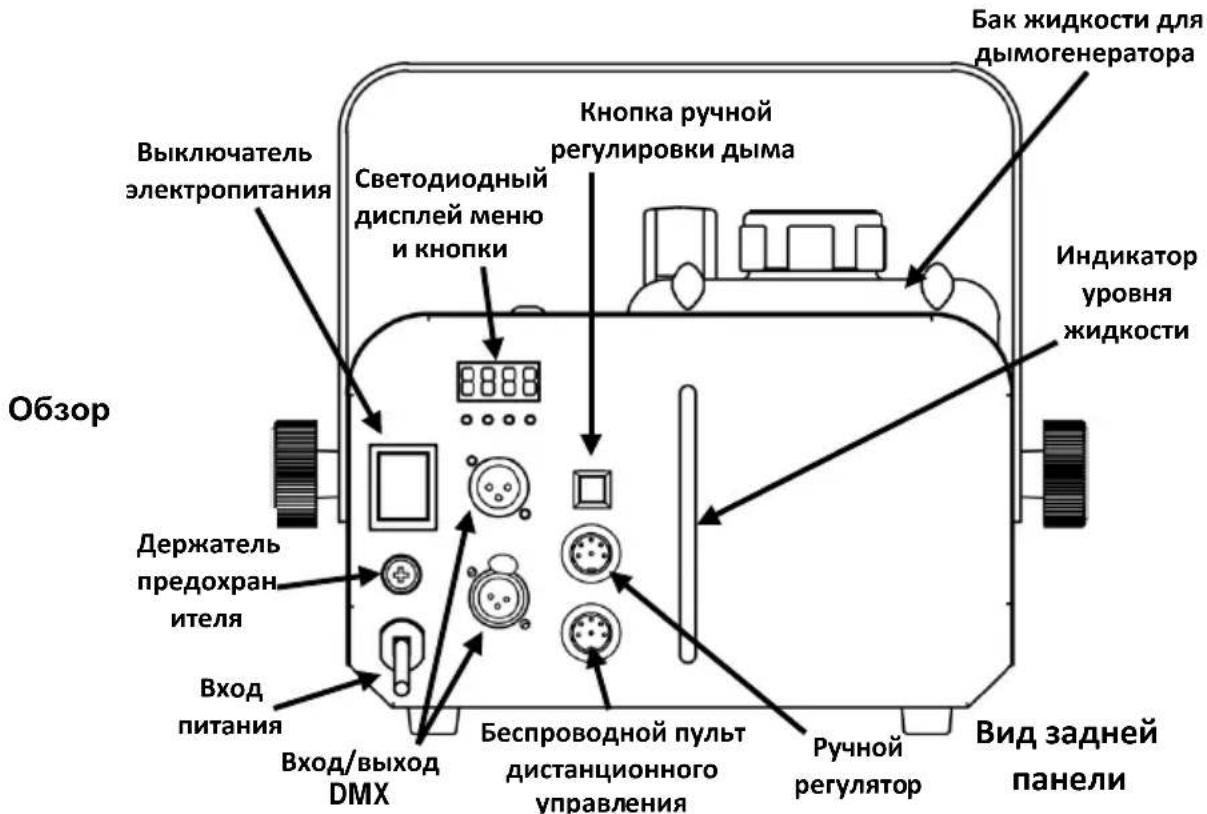

Бак жидкости для дымогенератора Кнопка ручной регулировки дыма Выключатель электропитания Светодиодный дисплей меню и кнопки Индикатор уровня жидкости Обзор Держатель предохран- ителя Вход питания Вход/выход DMX Беспроводной пульт дистанционного управления Ручной регулятор Вид задней панели

Светодиодные индикаторы отображают уровень заполнения бака следующим образом:

Индикаторы бака с жидкостью

• Красный – в настоящее время бак нагревается
• Мигающий красный – в настоящее время бак нагревается и требует долива
  • Синий – бак готов к работе
• Мигающий синий – бак нагрет, но требует долива

Питание переменного тока

Это устройство имеет фиксированное напряжение питания и может работать со входным напряжением 120 В пер. т, 60 Гц или 230 В по 50 Гц, в зависимости от конкретной модели.

Во избежание ненужного износа и для продления срока службы неиспользуемое устройство следует полностью отключить от питания с помощью выключателя или путем извлечения вилки из розетки.

Замена

1. Отключите устройство от питания.
2. Поверните головку держателя предохранителя против часовой стрелки и извлеките его.
3. Извлеките перегоревший предохранитель из зажима и замените его на предохранитель того же типа и номинала.
4. Повторно вставьте держатель предохранителя и снова подключите питание.

предохранителя

Продукт FCQ (Fog Cleaner Quart) разработан Chauvet специально для очистки устройства Hurricane™ 1600. Регулярное использование FCQ, не более 90 дней между чистками, позволит продлить срок службы устройства.

Монтаж

Перед монтажом этого устройства прочитайте Замечания по безопасности.

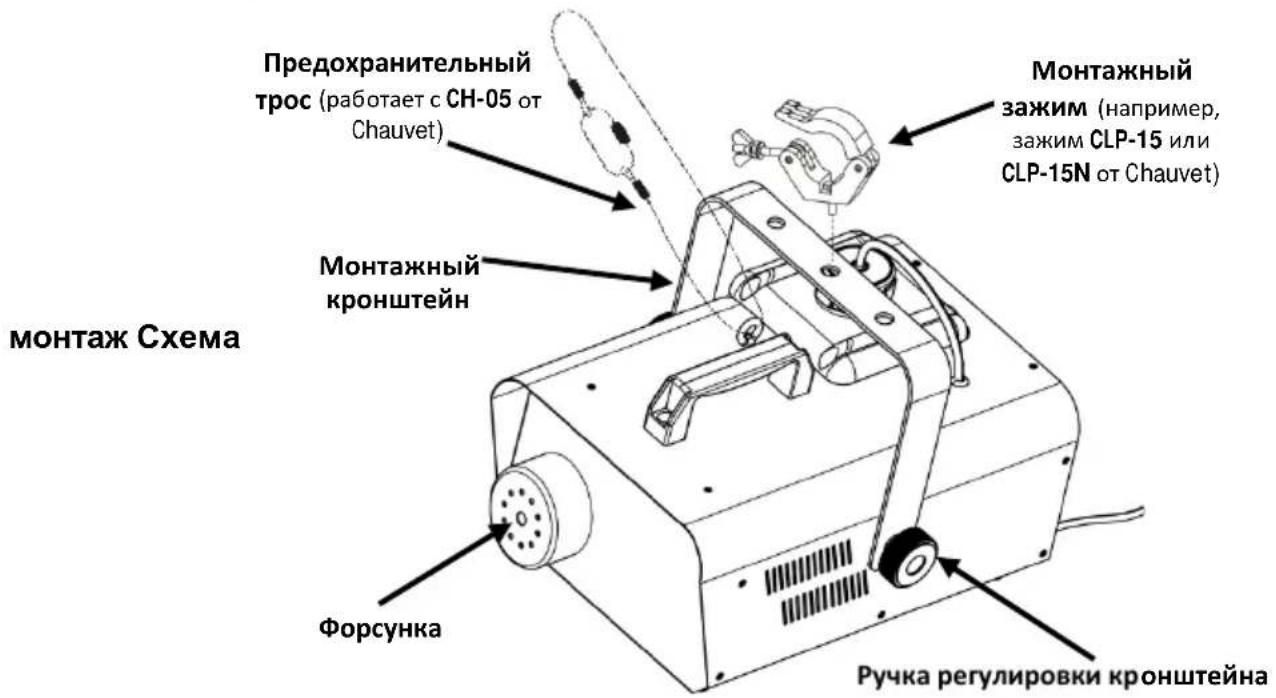

Предохранительный трос (работает с СН-05 от Chauvet) Монтажный кронштейн Форсунка Монтаж Схема Монтажный зажим (например, зажим CLP-15 или CLP-15N от Chauvet) Ручка регулировки кронштейна

Это устройство НЕЛЬЗЯ наклонять. Это устройство при монтаже или размещении на поверхности должно быть выровнено.

При работе устройства Hurricane™ 1600 убедитесь в наличии достаточного количества жидкости для тумана для предотвращения повреждения насоса и нагревателя. При низком уровне жидкости для дыма для продолжения использования Hurricane™ 1600 просто добавьте жидкость.

Описание панели управления	Кнопка	Функция
		Выход из текущего меню или функции
		Перемещение вверх по списку меню и увеличение числового значения при работе
		Перемещение вниз по списку меню и уменьшение числового значения при работе
		Текущее отображаемое меню или настройка текущего выбранного значения в выбранной функции

Настройки меню

Функция	Уровни программирования		Описание
Режим DMX	Addr	A 1–A512	Режим DMX
Температура	Ht	Hxxx	Температура

Связь по DMX

Устройство Hurricane™ 1600 может работать с контроллером DMX при подключении с помощью последовательных соединений DMX. Инструкции по подключению и настройке этого устройства в режиме DMX приведены в Руководстве пользователя. Если вы не знакомы DMX, загрузите вводное руководство DMX Primer на сайте www.chauvetlighting.com.

Начальный адрес

Для обеспечения полного доступа ко всем каналам в каждом из режимов DMX максимальный рекомендуемый адрес DMX – 512.

Пульт дистанционного управления FC-T

Проводной пульт дистанционного управления с таймером FC-T позволяет автоматически создавать дым с настройкой длительности и периодичности работы. Светодиодные индикаторы показывают текущее состояние дымогенератора и кон троллера. Вращающиеся ручки позволяют задавать объем, длительность и периодичность создания дыма, а кнопки ручной и непрерывной работы позволяют отменять автоматическое управление. Для получения подробной информации загрузите руководство пользователя с сайта Chauvet www.chauvetlighting.com.

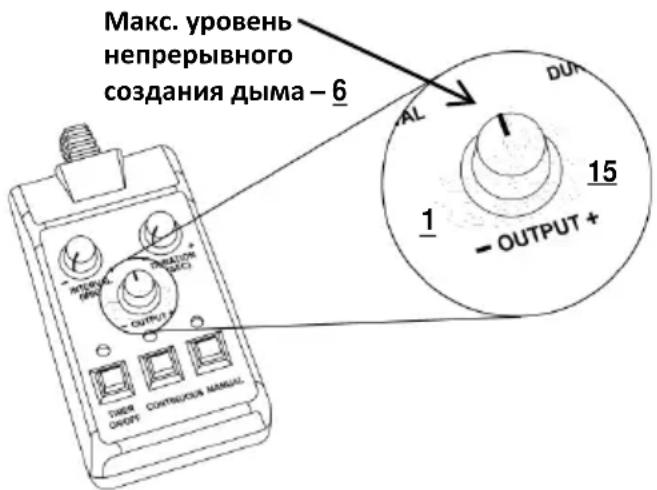

Обзор пульта дистанционного управления FC-T

Макс. уровень непрерывного создания дыма – 6 INPUT OUTPUT CONSTRUCTION MANUAL AL DUT 15 1 - OUTPUT +

• Длительность непрерывного создания дыма определяется емкостью бака с жидкостью и положения ручки ВЫХОД.
• Длительность ручного создания дыма (по умолчанию – максимальный выход) определяется мощностью дымогенератора (см. спецификации в Руководстве пользователя устройства).
• Потребление жидкости в режиме непрерывного создания дыма существенно повышается.
• Рекомендуемая настройка МАКСИМАЛЬНОГО выхода дыма – 6. При уровне 6 дымогенератор будет повторять прерывистые выбросы дыма во время программы повторного нагрева.

Значения DMX

1 Канал

Канал	Функция	Значение	Процент
1	Выход дыма	000 Ў 005	Нет действия
		006 Ў 255	0–100%

Замечание: вывод Туман является переменной величиной, в зависимости от состояния нагревателя и окружающей среды.
