MANUAL DE UTILIZADOR Hurricane 1600 Chauvet

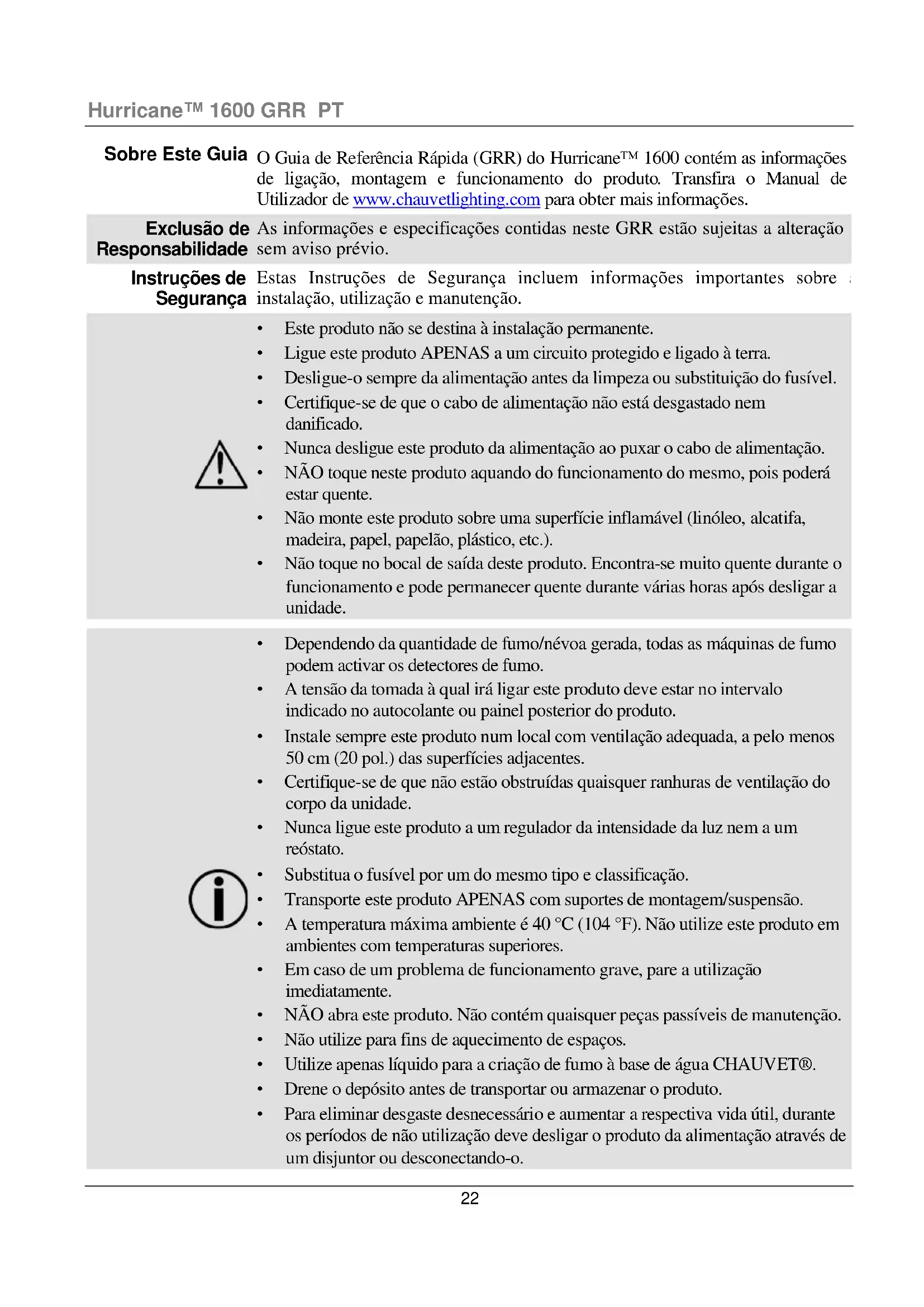

O Guia de Referência Rápida (GRR) do Hurricane™ 1600 contém as informações de ligação, montagem e funcionamento do produto. Transfira o Manual de Utilizador de www.chauvetlighting.com para obter mais informações.

Exclusão de Responsabilidade

As informações e especificações contidas neste GRR estão sujeitas a alteração sem aviso prévio.

Instruções de Segurança

Estas Instruções de Segurança incluem informações importantes sobre instalação, utilização e manutenção.

• Este produto não se destina à instalação permanente.
  • Ligue este produto APENAS a um circuito protegido e ligado à terra.
• Desligue-o sempre da alimentação antes da limpeza ou substituição do fusível.
• Certifique-se de que o cabo de alimentação não está desgastado nem danificado.
• Nunca desligue este produto da alimentação ao puxar o cabo de alimentação.
• NÃO toque neste produto aquando do funcionamento do mesmo, pois poderá estar quente.
• Não monte este produto sobre uma superfície inflamável (linóleo, alcatifa, madeira, papel, papelão, plástico, etc.).
• Não toque no bocal de saída deste produto. Encontra-se muito quente durante o funcionamento e pode permanecer quente durante várias horas após desligar a unidade.

• Dependendo da quantidade de fumo/névoa gerada, todas as máquinas de fumo podem activar os detectores de fumo.
• A tensão da tomada à qual irá ligar este produto deve estar no intervalo indicado no autocolante ou painel posterior do produto.
• Instale sempre este produto num local com ventilação adequada, a pelo menos 50 cm (20 pol.) das superfícies adjacentes.
• Certifique-se de que não estão obstruídas quaisquer ranhuras de ventilação do corpo da unidade.
• Nunca ligue este produto a um regulador da intensidade da luz nem a um reóstato.
• Substitua o fusível por um do mesmo tipo e classificação.
• Transporte este produto APENAS com suportes de montagem/suspensão.
• A temperatura máxima ambiente é 40 °C (104 °F). Não utilize este produto em ambientes com temperaturas superiores.
• Em caso de um problema de funcionamento grave, pare a utilização imediatamente.
• NÃO abra este produto. Não contém quaisquer peças passíveis de manutenção.
• Não utilize para fins de aquecimento de espaços.
• Utilize apenas líquido para a criação de fumo à base de água CHAUVET®.
• Drene o depósito antes de transportar ou armazenar o produto.
• Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar o produto da alimentação através de um disjuntor ou desconectando-o.

Contacto

Fora dos E.U.A., Reino Unido, Irlanda, México ou Bénelux entre em contacto com o seu distribuidor para solicitar assistência ou devolver um produto. Aceda a www.chauvetlighting.com para obter informações de contacto.

Conteúdo

- Hurricane™ 1600

- Cartão de garantia

- Controlo remoto com temporizador FC-T

• Guia de referência rápida

Para começar

Desembale o Hurricane™ 1600 e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a Chauvet.

Funcionamento remoto ou manual

O Hurricane 1600 pode ser utilizado manualmente ou através do controlo remoto com temporizador incluído. Também estão disponíveis outros dois controlos remotos como opção: um controlo com fios manual (FCM) e um controlo remoto sem fios (FC-W). Pode obter mais informações no manual do utilizador disponível em www.chauvetlighting.com.

Descrição

O Hurricane 1600 é uma máquina de fumo leve e compacta que cria uma atmosfera com fumo de modo a melhorar qualquer espectáculo de luzes.

Descrição geral

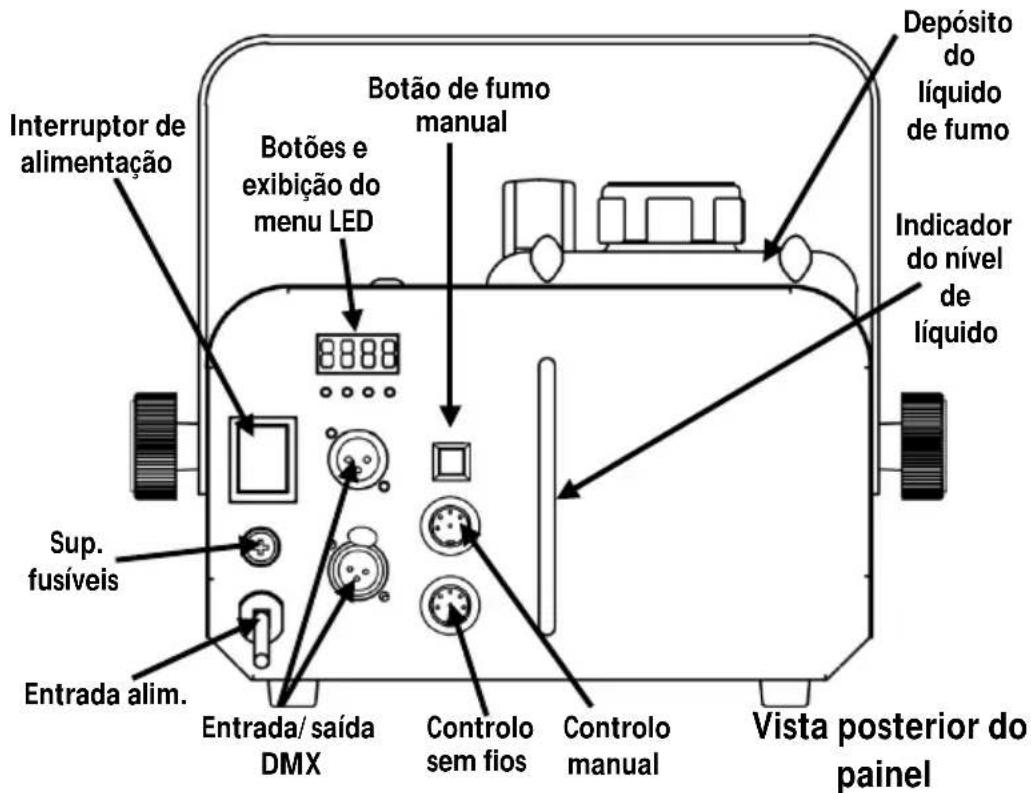

Interruptor de alimentação Botões e exibição do menu LED Botão de fumo manual Sup. fusíveis Entrada alima. Entrada/ saída DMX Controlo sem fios Controlo manual Depósito do líquido de fumo Indicador do niven de líquido Vista posterior do painel

LEDs indicadores apresentam o nível do depósito como se segue:

• Vermelho - o aquecedor está a aquecer
- Vermelho a piscar - o aquecedor está a aquecer e requer reabastecimento
• Azul - a máquina de névoa está pronta
- Azul a piscar - o aquecedor está quente, mas o depósito do líquido requer reabastecer

Alimentação CA

Este produto possui uma fonte de alimentação de tensão fixa e pode funcionar com uma tensão de entrada de 120 VCA, 60 Hz ou 230 VCA, 50 Hz, dependendo do modelo específico.

Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar o produto da alimentação através de um disjuntor ou desconectando-o.

Substituição do fusível

1. Desligue o produto da alimentação.
2. Rode a tampa do suporte do fusível para a esquerda para desapertar o suporte do fusível e retirá-lo.
3. Retire o fusível queimado do suporte e substitua por um fusível com o mesmo tipo e classificação.
4. Volte a colocar o suporte de fusíveis e a ligar a alimentação.

O FCQ (quarto de limpeza de fumo) foi desenvolvido pela Chauvet para limpar o Hurricane™ 1600. Certifique-se de que utiliza regularmente o FCQ de modo, não mais de 90 dias entre as limpezas, a aumentar a vida útil do produto.

Instalação Antes de instalar este produto, leia as Instruções de Segurança.

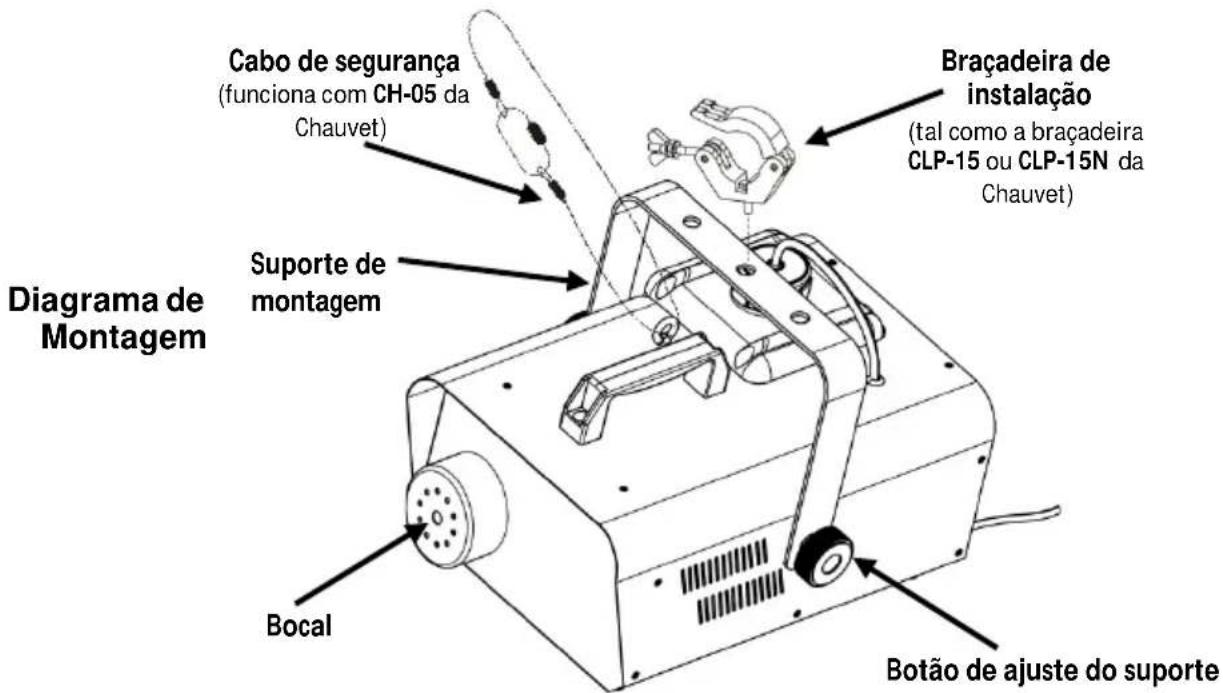

Cabo de segurança (funciona com CH-05 da Chauvet) Braçadeira de instalação (tal como a braçadeira CLP-15 ou CLP-15N da Chauvet) Suporte de montagem Diagrama de Montagem Bocal Botão de ajuste do suporte

Este produto NÃO pode ser inclinado. Este produto deve ser utilizado ou montado numa superfície nivelada.

Durante o funcionamento do Hurricane™ 1600, certifique-se de que existe líquido para a criação de fumo adequado de modo a evitar danos na bomba e no aquecedor. Quando o nível do líquido para a criação de fumo estiver baixo, basta adicionar mais líquido par a a criação de fumo para continuar a utilizar o Hurricane™ 1600.

Descrição do painel de controlo	Botão Função
		Sai da função ou menu actual
		Desloca-se para cima na lista de menus e aumenta o valor numérico numa função
		Desloca-se para baixo na lista de menus e diminui o valor numérico numa função
		Activa o menu exibido actualmente ou define o valor seleccionado actualmente na função seleccionada

Opções do menu

Função	Níveis de programação		Descrição
Modo DMX	Addr	A 1–A512	Define o endereço de arranque de DMX
Temperatura	Ht	Hxxx	Exibe a temperatura actual do produto

Interligação DMX O Hurricane™ 1600 pode trabalhar com um controlador DMX quando se encontra ligado a ligações da série DMX. As instruções para a ligação e configuração deste produto para a operação DMX encontram-se no Manual de Utilizador. Se não estiver familiarizado com o DMX, transfira o DMX Primer a partir de www.chauvetlighting.com.

Endereço inicial Para garantir um acesso total a todos os canais em cada modo DMX, o endereço DMX mais elevado recomendado é 512.

Controlo remoto FC-T

O controlador temporizador com fios FC-T permite-lhe accionar automaticamente o débito de fumo definindo intervalos, funcionamento contínuo e a duração. As luzes indicadoras LED exibem o estado actual da máquina e do controlador. Os botões rotativos definem o intervalo, débito e duração, enquanto os botões manuais e contínuos permitem substituir o controlo. Para obter mais informações, transfira o manual do utilizador do site Web da Chauvet www.chauvetlighting.com.

Descrição geral do controlo remoto FC-T

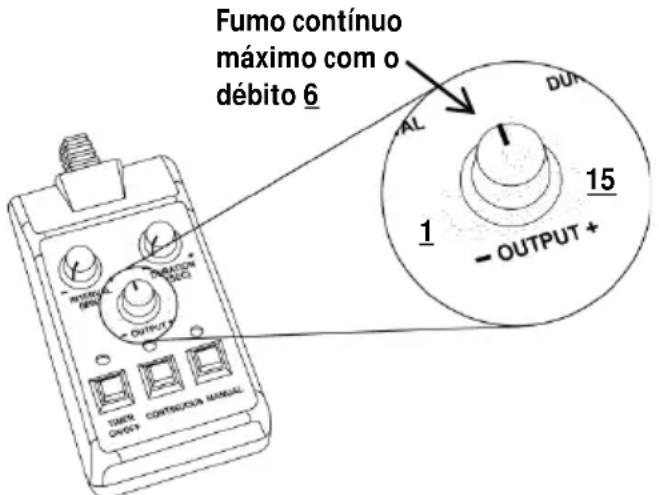

Fumo contínuo máximo com o débito 6 OUTPUT CONTROL MANUAL TUMEN ONDUCTOR CONTROL MANUAL AL DUN 15 OUTPUT +

• A duração do débito contínuo de fumo tem por base a capacidade do depósito de líquido e a posição do botão SAÍDA.
• A duração de fumo manual (o débito MÁX padrão) tem por base a capacidade da máquina de fumo. (Consulte o Manual do Utilizador do produto para obter mais especificações)
• O consumo de líquido aumentará durante o modo de débito contínuo.
• A definição de débito contínuo MÁXIMO recomendada é 6. Em todos os níveis acima de 6, a máquina de fumo alterna automaticamente com sequências intermitentes de fumo durante o programa de novo aquecimento.

Valores DMX

1 CH	Canal	Função	Valor	Percentagem/Definição
	1 Débito de fumo		000 Ú 005	Sem função
			006 Ú 255	0–100%

Nota: A saída da fumo é variável, dependendo do estado do aquecedor e ambiente.
