MANUAL DE UTILIZADOR EZwedge Tri Chauvet

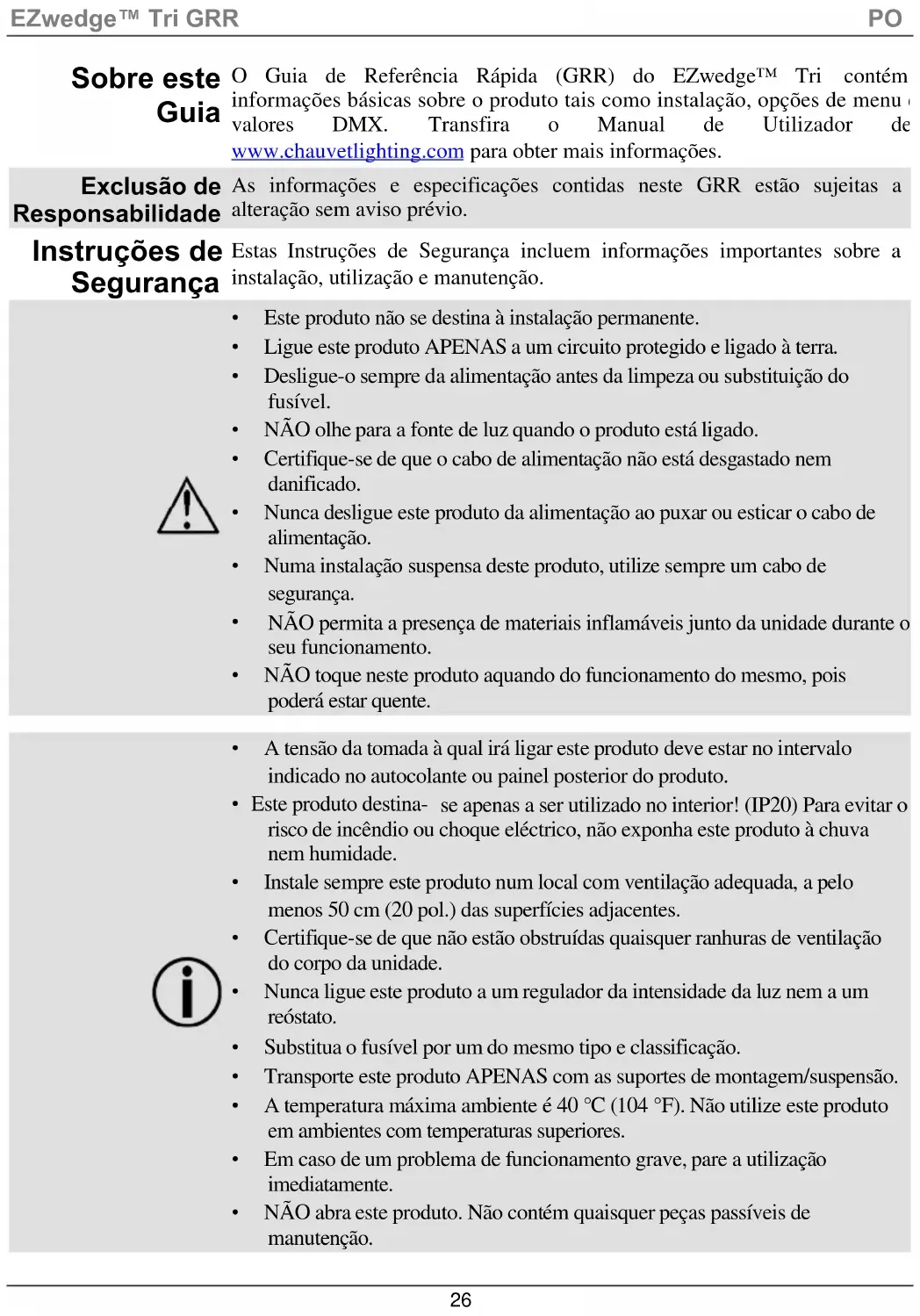

O Guia de Referência Rápida (GRR) do EZwedge™ Tri contém informações básicas sobre o produto tais como instalação, opções de menu e valores DMX. Transfira o Manual de Utilizador de www.chauvetlighting.com para obter mais informações. Exclusão de Responsabilidade As informações e especificações contidas neste GRR estão sujeitas a alteração sem aviso prévio. Instruções de Segurança

Estas Instruções de Segurança incluem informações importantes sobre a instalação, utilização e manutenção.

• Este produto não se destina à instalação permanente.

• Ligue este produto APENAS a um circuito protegido e ligado à terra.

• Desligue-o sempre da alimentação antes da limpeza ou substituição do fusível.

• NÃO olhe para a fonte de luz quando o produto está ligado.

• Certifique-se de que o cabo de alimentação não está desgastado nem danificado.

• Nunca desligue este produto da alimentação ao puxar ou esticar o cabo de alimentação.

• Numa instalação suspensa deste produto, utilize sempre um cabo de segurança.

NÃO permita a presença de materiais inflamáveis junto da unidade durante o seu funcionamento.

• NÃO toque neste produto aquando do funcionamento do mesmo, pois poderá estar quente.

• A tensão da tomada à qual irá ligar este produto deve estar no intervalo indicado no autocolante ou painel posterior do produto.

• Este produto destina- se apenas a ser utilizado no interior! (IP20) Para evitar o risco de incêndio ou choque eléctrico, não exponha este produto à chuva nem humidade.

• Instale sempre este produto num local com ventilação adequada, a pelo menos 50 cm (20 pol.) das superfícies adjacentes.

• Certifique-se de que não estão obstruídas quaisquer ranhuras de ventilação do corpo da unidade.

• Nunca ligue este produto a um regulador da intensidade da luz nem a um reóstato.

• Substitua o fusível por um do mesmo tipo e classificação.

• Transporte este produto APENAS com as suportes de montagem/suspensão.

• A temperatura máxima ambiente é 40 °C (104 °F). Não utilize este produto em ambientes com temperaturas superiores.

• Em caso de um problema de funcionamento grave, pare a utilização imediatamente.

• NÃO abra este produto. Não contém quaisquer peças passíveis de manutenção.PO EZwedge™ Tri GRR

Fora dos E.U.A., Reino Unido, Irlanda ou México , entre em contacto com o seu distribuidor para solicitar assistência ou devolver um produto. Aceda a www.chauvetlighting.com para obter informações de contacto. Conteúdo

• Controlo Remoto por Infravermelhos IRC-6

• Guia de Referência Rápida Para Começar

Desembale o EZwedge™ Tri e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a CHAUVET®. Descriçã A Tri EZwedge™ é uma fonte de luz LED tricolor alimentada a bateria que encaixa perfeitamente no interior dos sistem as TRUSST® em forma de baliza e em forma de arco. A bateria de lítio recarregável dura até 20 horas com uma única carga. Fixa- se à armação de 35 mm sem a necessidade de um suporte que utiliza pontos de plataforma roscada M10 ou M12. Controle facilmente as cores estáticas e programas automatizados através do telecomando IRC- 6 incluído. As curvas de desvanecimento incorporadas fornecem um desvanecimento suave. Crie espectáculos de luz coordenados interligando outros equipamentos LED tricolores no modo principal/secundário. Descrição Geral

Visor Botões do Menu Microfone Sensor IR LEDs Sup. Fusíveis Entrada alim. Saída alim. Orifício de Instalação Roscado de Tamanho M12EZwedge™ Tri GRR PO

Este produto possui uma fonte de alimentação de intervalo automático que pode funcionar num intervalo de tensão de entrada de 100~240 VCA, 50/60 Hz. Interligação de Alimentação Para saber qual o número máximo de produtos EZwedge™ Tri que poderá interligar em cada tensão, consulte o autocolante no produto ou o Manual do Utilizador. Substituição do Fusível

1. Desligue o produto da alimentação.

2. Encaixe a ponta de uma chave de fendas de cabeça chata na ranhura do

suporte de fusíveis.

3. Retire a tampa de segurança do corpo.

4. Retire o fusível queimado do grampo na parte frontal da tampa de

segurança e substitua por um fusível com o mesmo tipo e classificação.

5. Volte a colocar o suporte de fusíveis e volte a ligar a alimentação.

O EZwedge™ Tri está equipado com uma bateria de lítio recarregável para um funcionamento sem ca bos. Para carregar a bateria, basta ligar o cabo de alimentação externa a qualquer momento antes, durante e após o funcionamento. Pode carregar a bateria com os LEDs desligados deixando o interruptor de alimentação na posição Desligado. A luz indicadora n a fonte de alimentação externa fica vermelha enquanto a bateria está a carregar e, em seguida, quando a bateria está totalmente carregada.

Para uma vida útil ideal da bateria, carregue a bateria do EZwedge™ Tri

horas antes da utilização inicial. Duração da Bateria

Duração Máxima (todas as cores acesas) Duração Máxima (uma cor ligada) Tempo de Recarga Até 8 horas Até 20 horas 6 horas

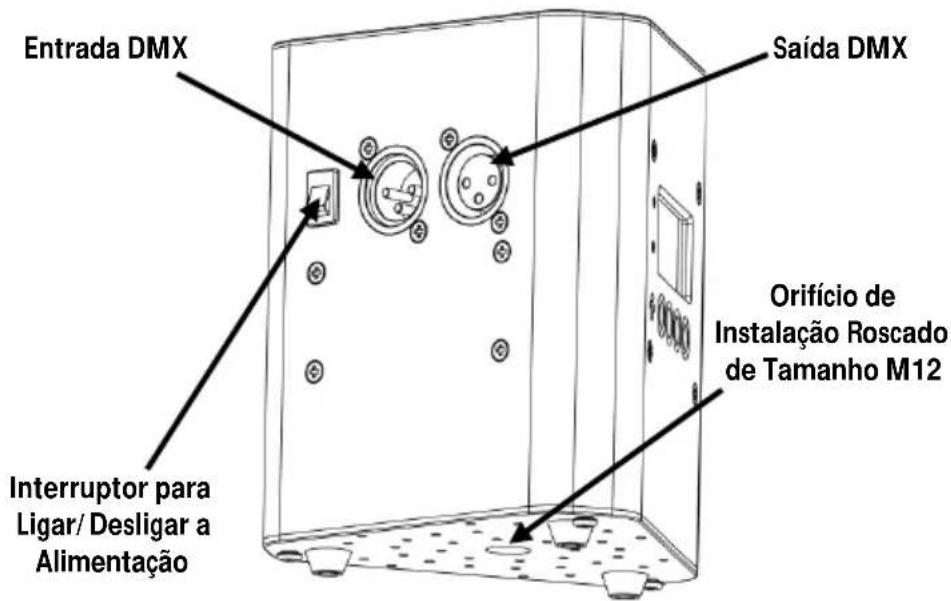

IRC-6 (Controlo Remoto por Infravermelhos) O EZwedge™ Tri é compatível com o controlo remoto por infravermelhos IRC-6 da CHAUVET®. Para obter mais informações sobre o IRC-6 ou para transferir instruções, aceda a www.chauvetlighting.com. Entrada DMX Saída DMX Interruptor para Ligar/Desligar a Alimentação Orifício de Instalação R oscado de Tamanho M12PO EZwedge™ Tri GRR

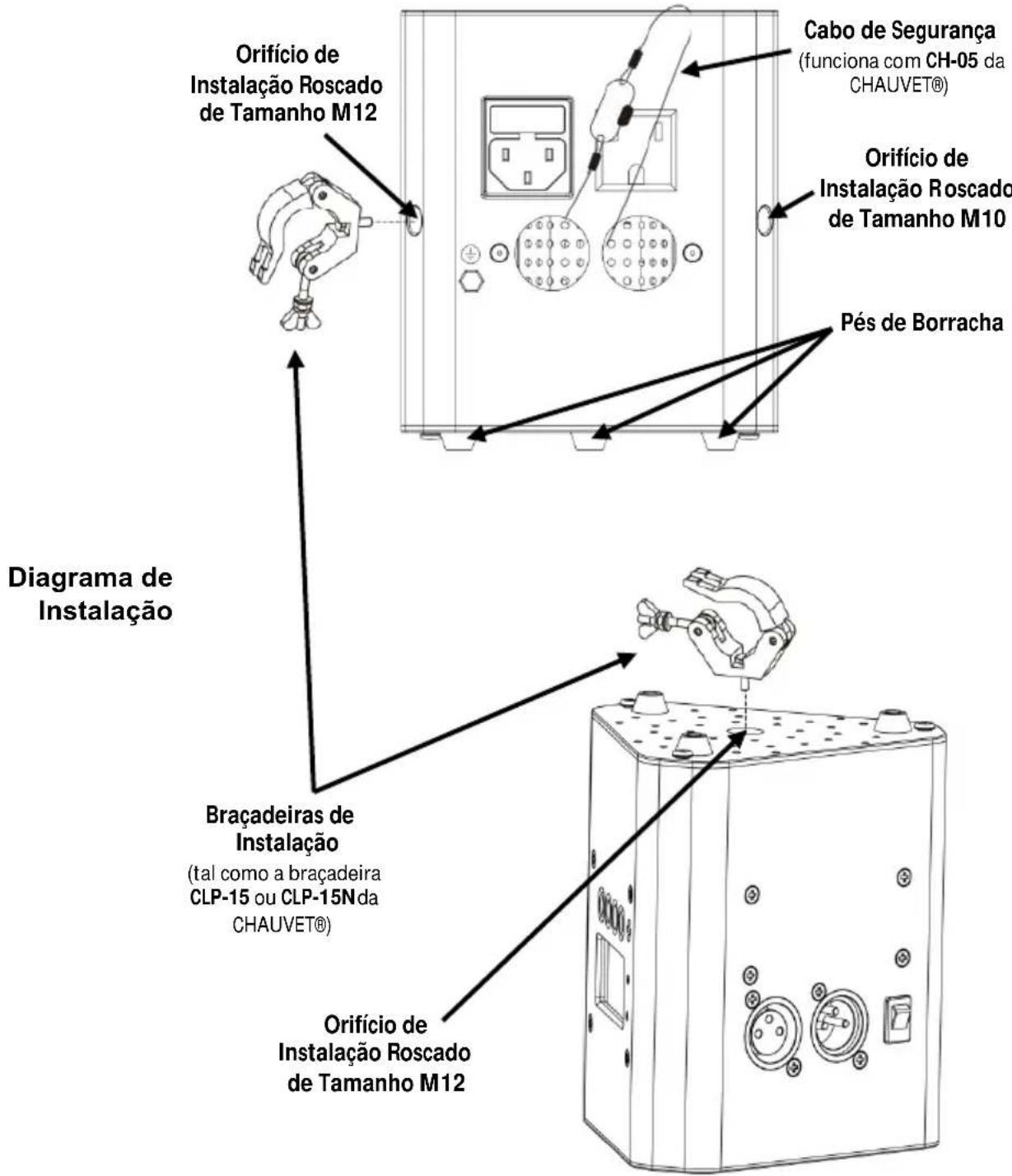

Instalação Antes de instalar este produto, leia as Instruções de Segurança. Diagrama de Instalação

Descrição do Painel de Controlo Botão Função <MENU> Sai da função ou menu actual <UP> Desloca-se para cima na lista de menus e aumenta o valor numérico numa função <DOWN> Desloca-se para baixo na lista de menus e diminui o valor numérico numa função <ENTER> Activa o menu exibido actualmente ou define o valor seleccionado actualmente na função seleccionada

Pés de Borracha Orifício de Instalação R oscado de Tamanho M12 Orifício de Instalação R oscado de Tamanho M10 Orifício de Instalação R oscado de Tamanho M12 Cabo de Segurança (funciona com CH-05 da CHAUVET®) Braçadeiras de Instalação (tal como a braçadeira CLP-15 ou CLP-15N

Opções de Menu Função Principal Níveis de Programação Descrição Personalizações DMX e Endereço Inicial DMX 3-CH d 1–d512 Selecciona a personalização e endereço inicial DMX 8-CH Cores Estáticas C-- C 1 Vermelho C 2 Verde C 3 Azul C 4 Ciano C 5 Magenta C 6 Amarelo C 7 Branco Programas Automáticos P-- P 1 Programa automático 1 (transição de 3 cores) P 2 Programa automático 2 (desvanecimento de 3 cores) P 3 Programa automático 3 (transição de 7 cores) P 4 Programa automático 4 (desvanecimento de 7 cores) Velocidade do Programa S-- S 1–S100 Selecciona a velocidade do programa automático (lento para rápido) Modo de Activação de Som Snd Snd1 Modo de activação de som de 3 cores Snd2 Modo de activação de som de 7 cores Sensibilidade Sonora SenS u 0–u100 Controlo da sensibilidade sonora Definições personalizadas U-- r 0–r255 Vermelho (0–100%) g 0–g255 Verde (0–100%) b 0–b255 Azul (0–100%) Modo do Regulador da Intensidade da Luz dIM OFF Velocidade do regulador de intensidade desligado dIM1 Modo do regulador de intensidade 1, velocidade rápida dIM2 Modo do regulador de intensidade 2, velocidade média dIM3 Modo do regulador de intensidade 3, velocidade lenta Infravermelhos SET

Liga ou desliga os infravermelhos OFF

O EZwedge™ Tri pode trabalhar com um controlador DMX quando se encontra ligado a ligações da série DMX. As instruções para a ligação e configuração deste produto para a operação DMX encontram- se no Manual de Utilizador. Se não estiver familiarizado com o DMX, transfira o DMX Primer a partir de www.chauvetlighting.com. Endereço Inicial Para garantir um acesso total a todos os canais em cada modo DMX, o endereço DMX mais elevado recomendado é 505.PO EZwedge™ Tri GRR

O EZwedge™ Tri utiliza a ligação de dados DMX para o seu modo principal/secundário. As instruções para a ligação e configuração deste produto para a operação Principal/Secundário encontram- se no Manual de Utilizador. Valores DMX 8 Canais

Canal Função Valor Percentagem/Definição

Vermelho 000 ó 255 0–100%

Sinal de Validação 000 ó 015 Sem função 016 ó 255 Sinal de validação (lento para rápido) Velocidade 000 ó 255 Velocidade do programa automático, lento para rápido (quando o CH.6 é entre 032–223)

Programas Automáticos 000 ó 031 Sem função 032 ó 063 0–100% 064 ó 095 100%–0 096 ó 127 100%–0–100% 128 ó 159 Desvanecimento de cores 160 ó 191 Transição de 3 cores 192 ó 223 Transição de 7 cores 224 ó 255 Activação de som

Regulador da Intensidade da Luz 000 ó 255 0–100% Modo do Regulador da Intensidade da Luz 000 ó 051 Modo do regulador da intensidade da luz definido manualmente nas opções do menu 052 ó 101 Modo do regulador de intensidade desligado 102 ó 152 Modo do regulador de intensidade 1 (velocidade rápida) 153 ó 203 Modo do regulador de intensidade 2 (velocidade média)

Canal Função Valor Percentagem/Definição

Vermelho 000 ó 255 0–100%
