BEDIENUNGSANLEITUNG EZwedge Tri Chauvet

Über diese Schnellan- leitung In der Schnellanleitung des EZwedge™ Tri finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX

Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungs- ausschluss Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden. Sicherheits- hinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.

• SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40°C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.DE EZwedge™ Tri SAL

Kunden außerhalb der USA, GB, Irland oder Mexiko wenden sich an ihren Lieferanten, um den Kundendienst in Anspruch zu nehmen oder ein Gerät zurückzuschicken. Kontaktinformationen finden Sie unter

• Schnellanleitung Start

Packen Sie Ihr EZwedge™ Tri aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch CHAUVET®. Beschreibung

Der EZwedge™ Tri ist ein akkubetriebener und dreifarbiger LED-Wash- Effekt, der perfekt in die Gerüstsysteme Goal Post und Arch Kit von TRUSST® passt. Der Lithium-Ionen- Akku erlaubt nach einem kompletten Ladevorgang eine Betriebszeit von bis zu 20 Stunden. Er lässt sich ohne Befestigungsklemme, lediglich mithilfe von Befestigungspunkten mit Gewinde M10 oder M12, an 35-mm-Gerüstbauteilen montieren. Die beiliegende Fernbedienung IRC-

ermöglicht einfache Steuerung der statischen Farben und automatischen Programme. Eingebaute Dimmungskurven sorgen für ein sa nftes Ausblenden. Er erzeugt zusammen mit anderen Tricolor-LED-Geräten im Master/Slave- Modus koordinierte Lichtshows. Überblick

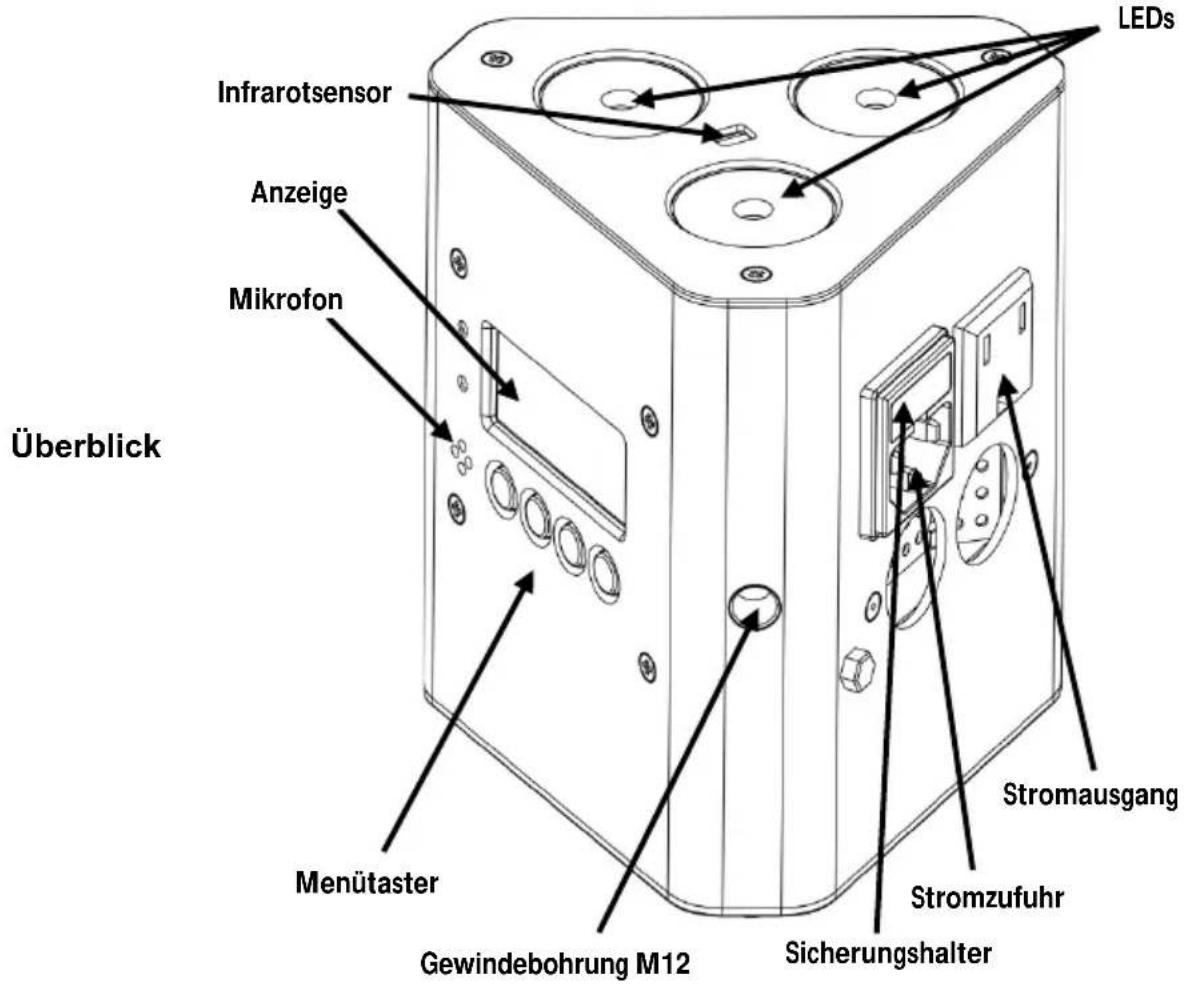

LEDs Menütaster Anzeige Mikrofon Infrarotsensor Gewindebohrung M12 Stromausgang Stromzufuhr SicherungshalterEZwedge™ Tri SAL DE

Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Reihenschal- tung der Geräte Um die maximal mögliche Anzahl der bei jeder Spannung in Serienschaltung zusammenschließbaren EZwedge™ Tri lesen Sie das Typenschild oder die Bedienungsanleitung. Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz

des Sicherungshalters.

3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab.

4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am

Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.

5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das

Gerät an das Stromnetz an.

Laden des Akkus Der EZwedge™ Tri wird für einen kabelfreien Betrieb mit einem Lithium-Ionen- Akku betrieben. Um den Akku zu laden, verbinden Sie einfach das externe Ladekabel vor, während oder nach dem Betrieb mit einer Schukosteckdose. Sie können den Akku mit ausgeschalte ten LEDs laden, indem Sie den Geräteschalter in der Stellung Off lassen. Die Kontrollleuchte an der externen Stromversorgung leuchtet während des Ladens des Akkus rot, und wenn der Ladevorgang beendet ist, leuchtet sie grün.

Um eine optiomale Lebensdauer des Akkus zu erhalten, laden Sie den Akku des EZwedge™ Tri Stunden vor der ersten Verwendung auf. Akkulaufzeit Maximale Laufzeit (alle Farben angeschaltet) Maximale Laufzeit (nur eine Farbe angeschaltet) Ladezeit Bis zu 8 Stunden Bis zu 20 Stunden 6 Stunden

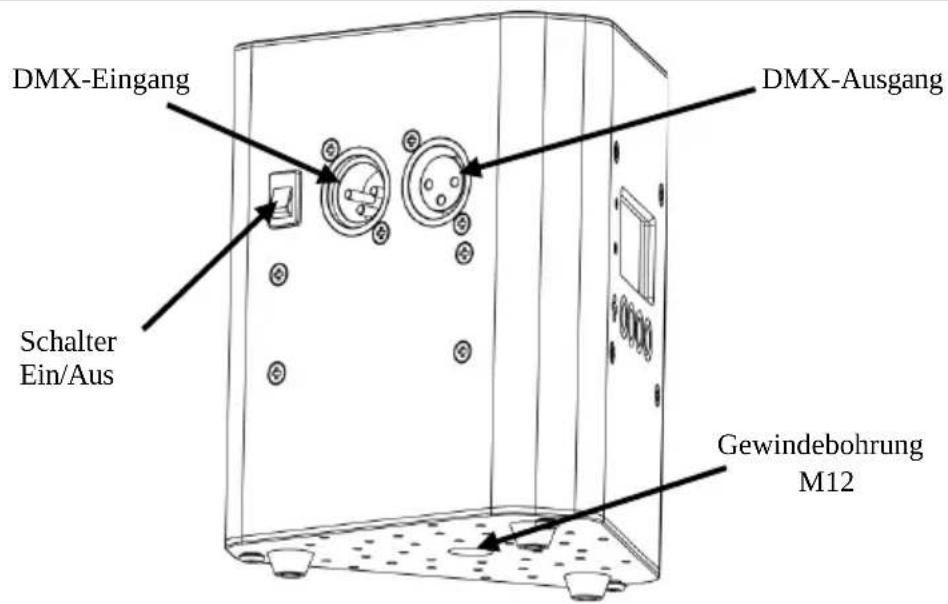

DMX-Eingang DMX-Ausgang Schalter Ein/Aus Gewindebohrung M12DE EZwedge™ Tri SAL

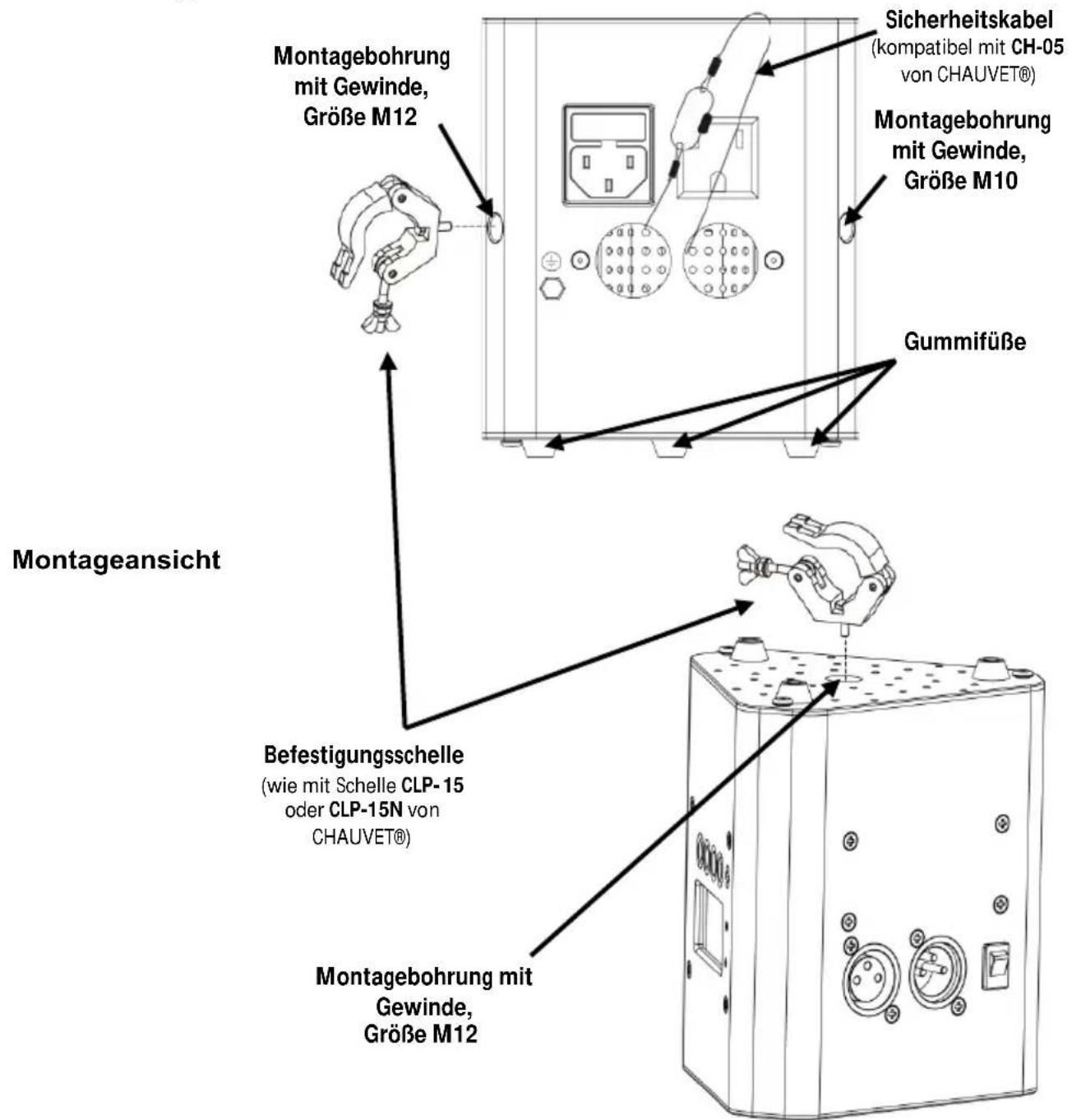

Der EZwedge™ Tri ist kompatibel mit der Infrarot-Fernbedienung IRC-6 von CHAUVET®. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie auf www.chauvetlighting.com. Montage Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Montageansicht

Beschreibung des Bedienfeldes Lesen Taste Funktion <MENU> Damit verlassen Sie das aktuelle Menü oder die Funktion <UP> Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen <DOWN> Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen <ENTER> Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt

Gummifüße Sicherheitskabel (kompatibel mit CH-05 von CHAUVET®) Befestigungsschelle (wie mit Schelle CLP-

oder CLP-15N von CHAUVET®) Montagebohrung mit Gewinde, Größe M12

Montagebohrung mit Gewinde, Größe M10 Montagebohrung mit Gewinde, Größe M12EZwedge™ Tri SAL DE

Menüoptionen Hauptfunktion Programmierebenen Beschreibung DMX-Modi und Startadresse aus 3-CH d 1–d512 Wählt DMX-Modi und Startadresse aus 8-CH Statische Farben C-- C 1 rot C 2 grün C 3 blau C 4 cyan C 5 magentarot C 6 gelb C 7 weiß Auto-Programme P-- P 1 Auto-Programm 1 (Auto-Snap 3 Farben) P 2 Auto-Programm 2 (Auto-Fade 3 Farben) P 3 Auto-Programm 3 (Auto-Snap 7 Farben) P 4 Auto-Programm 4 (Auto-Fade 7 Farben) Programmgeschwind igkeit S-- S 1–S100 Wählt Geschwindigkeit des Auto- Programms aus (langsam bis schnell) Musiksteuerungs- Modus Snd Snd1 dreifarbiger Musiksteuerungs-Modus Snd2 siebenfarbiger Musiksteuerungs-Modus Musikempfindlichkeit SenS u 0–u100 Einstellknopf für Musikempfindlichkeit Kundenseitige Einstellungen U-- r 0–r255 rot (0–100%) g 0–g255 grün (0–100%) b 0–b255 blau (0–100%) Dimmer-Modus dIM OFF Dimmer-Modus, Geschwindigkeit aus dIM1 Dimmer-Modus 1, hohe Geschwindigkeit dIM2 Dimmer-Modus 2, mittlere Geschwindigkeit dIM3 Dimmer-Modus 3, niedrige Geschwindigkeit Infrarot SET

Schaltet Infrarot ein oder aus OFF

Der EZwedge™ Tri kann mit einem DMX- Controller betrieben werden, wenn eine DMX- Reihenschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX- Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie “DMX - Eine Einführung” unter www.chauvetlighting.com herunter. Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX- Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 505. Master/Slave- Schaltung

Der EZwedge™ Tri verwendet für seinen Master/Slave-Modus eine DMX- Datenverbindung. Anweisungen zum Z usammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave- Modus finden Sie im Benutzerhandbuch.DE EZwedge™ Tri SAL

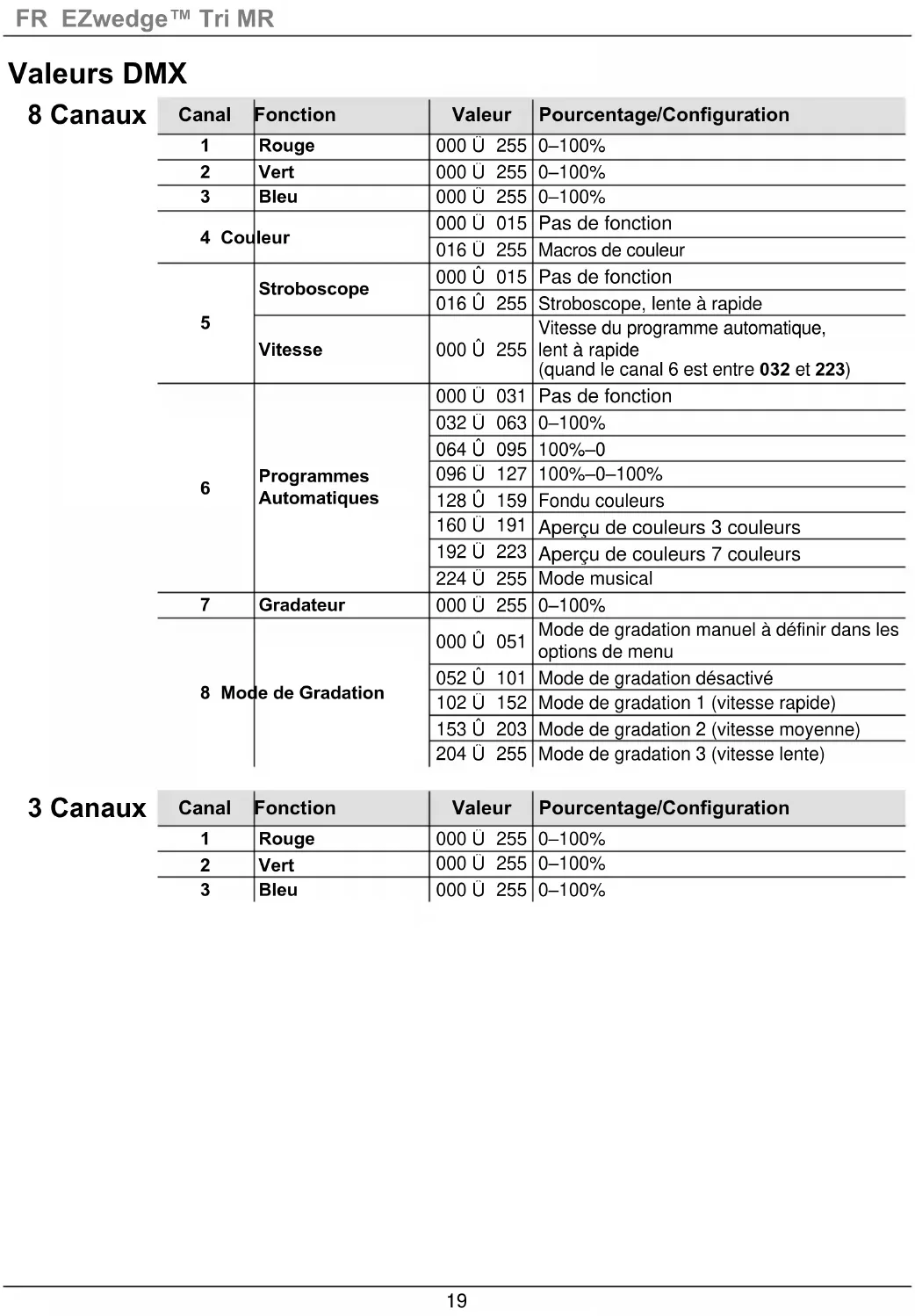

Kanal Funktion Wert Prozent/Einstellung

Strobe 000 ó 015 Keine Funktion 016 ó 255 Strobe, langsam bis schnell Geschwindigkeit 000 ó 255

Geschwindigkeit des Auto-Programms, von langsam nach schnell (wenn Kanal 6 zwischen 032–223 ist) 6 Auto-Programme 000 ó 031 Keine Funktion 032 ó 063 0–100% 064 ó 095 100%–0 096 ó 127 100%–0–100% 128 ó 159 Auto-Fade Farben 160 ó 191 Auto-Snap 3 Farben 192 ó 223 Auto-Snap 7 Farben 224 ó 255 Musiksteuerungs-Modus

Dimmer-Modus manuell in Menüoptionen eingestellt 052 ó 101 Dimmer-Modus aus 102 ó 152 Dimmer-Modus 1 (hohe Geschwindigkeit) 153 ó 203 Dimmer-Modus 2 (mittlere Geschwindigkeit)

204 ó 255 Dimmer-Modus 3 (niedrige Geschwindigkeit)

Kanal Funktion Wert Prozent/Einstellung
