Marke	Chauvet
Modell	Hurricane Haze 2D
Produkttyp	Wasserbasierte Nebelmaschine (Nebel)
Stromversorgung	120 V, 60 Hz oder 230 V, 50 Hz (je nach Modell)
Abmessungen (geschätzt)	30 x 20 x 20 cm
Gewicht (geschätzt)	4,5 kg
Flüssigkeitstyp	CHAUVET-Flüssignebel auf Wasserbasis
Steuerungsmodi	DMX (2 Kanäle), autark (manuell), Kabelfernbedienung
Fernbedienung	Inklusive, Kabel, mit integrierter Aufbewahrung
Display	LED-Digitalanzeige
Tankinhalt	Nicht angegeben
Lüftergeschwindigkeit	5 Stufen (f001~f005)
Nebelvolumen	5 Stufen (h001~h005)
Tankanzeigeleuchten	Rot (heizt), Blau (bereit), Blau blinkend (befüllen)
Montage	Bodenmontage oder hängend an Bügel (mit Sicherheitsseil)
Max. Umgebungstemperatur	40 °C (104 °F)
Sicherheit	Nicht während des Betriebs berühren, nicht öffnen, Lüftungsschlitze nicht blockieren, nicht an einen Dimmer anschließen
Wartung	Regelmäßig FCQ (Fog Cleaner Quart) von Chauvet verwenden; vor der Reinigung Netzstecker ziehen
Ersatzteile	Sicherung, Kabelfernbedienung, FCQ (optional)
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; technischen Support kontaktieren
Garantie	Garantiekarte enthalten (siehe Handbuch)
Packungsinhalt	Hurricane Haze 2D, Netzkabel, Kabelfernbedienung, Garantiekarte, Referenzhandbuch

Häufig gestellte Fragen - Hurricane Haze 2D Chauvet

Welche Art von Flüssigkeit sollte ich mit dem Hurricane Haze 2D verwenden?

Verwenden Sie ausschließlich CHAUVET-Flüssignebel auf Wasserbasis. Niemals andere Flüssigkeiten verwenden.

Wie reinige ich die Maschine?

Verwenden Sie regelmäßig den FCQ (Fog Cleaner Quart) von Chauvet. Ziehen Sie vor der Reinigung immer den Netzstecker.

Kann ich einen Dimmer zur Steuerung der Maschine verwenden?

Nein, schließen Sie dieses Gerät niemals an einen Dimmer oder Rheostat an. Schließen Sie es nur an einen geschützten und geerdeten Stromkreis an.

Was bedeuten die LED-Anzeigen am Tank?

Rot : Der Tank heizt. Blau : Bereit. Blau blinkend : Der Tank muss befüllt werden.

Wie tausche ich die Sicherung aus?

Ziehen Sie den Netzstecker. Verwenden Sie einen Schlitzschraubendreher, um den Sicherungshalter herauszudrücken. Ersetzen Sie die Sicherung durch eine gleichen Typs und gleicher Stromstärke.

Wie verwende ich die Kabelfernbedienung?

Stellen Sie über das LED-Display den Lüfter und die Nebelabgabe auf 0. Schließen Sie dann die Fernbedienung an. Die Fernbedienung hat eine niedrigere Priorität als das Digitaldisplay und DMX.

Was ist die maximal zulässige Umgebungstemperatur?

Die maximale Umgebungstemperatur beträgt 40 °C (104 °F). Betreiben Sie das Gerät nicht bei höheren Temperaturen.

Wie richte ich die DMX-Steuerung ein?

Schließen Sie die DMX-Kabel in Reihe an. Stellen Sie über das Menü die Startadresse (d***) von 001 bis 512 ein. Das Gerät verwendet bis zu 2 DMX-Kanäle.

Was tun, wenn die Maschine keinen Nebel erzeugt?

Überprüfen Sie den Flüssigkeitsstand (blinkende blaue Anzeige). Stellen Sie sicher, dass der Tank heizt (rote Anzeige). Überprüfen Sie die Stromversorgung und die Sicherung.

Kann ich die Maschine unbeaufsichtigt eingeschaltet lassen?

Es wird empfohlen, das Gerät bei längerem Nichtgebrauch vom Netz zu trennen, um unnötigen Verschleiß zu vermeiden und die Lebensdauer zu verlängern.

BEDIENUNGSANLEITUNG Hurricane Haze 2D Chauvet

Über diese Schnell- anleitung

In der Schnellanleitung des Hurricane Haze 2D finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.

Sicherheits- hinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
- Schließen Sie dieses Produkt NUR an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.
- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
- Befestigen Sie das Gerät nicht auf einer entflammbaren Oberfläche (Linoleum, Teppich, Holz, Papier, Karton, Kunststoffe, usw.).
- Berühren Sie nicht die Ausstoßdüsen des Geräts. Während des Betriebs kann das Gerät sehr heiß werden und nach dem Ausschalten einige Stunden zum Abkühlen benötigen.

- Abhängig vom Volumen des erzeugten Nebels, können alle Geräte Rauchmelder auslösen.

- Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Nicht als Raumheizung verwenden.

- Nur Nebelfluid auf Wasserbasis von CHAUVET® verwenden.

• Vor dem Transport oder Lagerung des Geräts Tank ablassen.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundendienst in Anspruch zu nehmen ode ein Gerät zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com.

Packungs- inhalt

• Hurricane Haze 2D
• Garantiekarte
• Netzkabel
• Schnellanleitung
  • Drahtgebundene Fernbedienung

Start

Packen Sie Ihren Hurricane Haze 2D aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Produktbeschreibung

Der Hurricane Haze 2D ist eine wasserbetriebene Nebelmaschine mit einem gleichmäßigen Ausstoß und einer digitalen Anzeige zur einfachen Eingabe der Werte für den DMX- und Stand-alone-Betrieb. Am Gerät lassen sich Ausstoßgeschwindigkeit und Düsen so einstellen, dass Sie den Nebol dorthin bekommen, wo Sie ihn haben möchten. Eine im Lieferumfang enthaltene, drahtgebundene Timer-Fernbedienung kann bequem im Gerät verstaut werden.

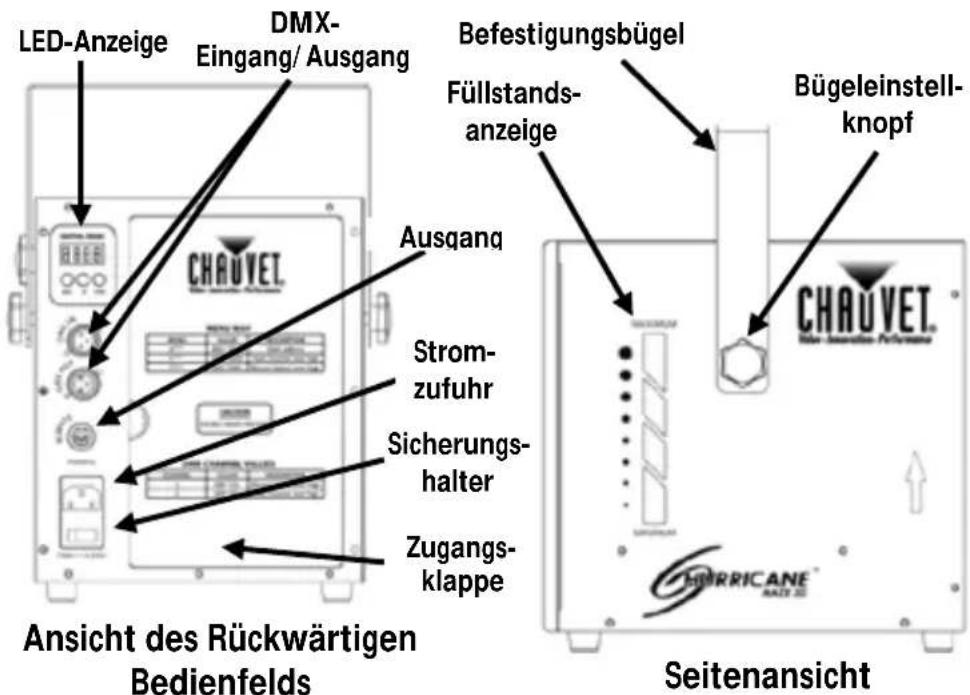

Produktüberblick

FCQ (Fog Cleaner Quart) wurde von Chauvet speziell zur Reinigung Ihres Hurricane Haze 2D entwickelt. Eine regelmäßige Reinigung mit FCQ verlängert die Lebensdauer Ihres Geräts.

Wechselstrom

Das Gerät ist so konzipiert, dass es je nach Stellung des Spannungsschalters mit einer Eingangsspannung von entweder 120 V \~ 60Hz oder 230 V \~ 50 Hz betrieben werden kann.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Anzeige-leuchten des Flüssigkeits-tanks

Drei LED-Anzeigen zeigen den Status des gefüllten Tanks wie folgt an:

• Rot – der Flüssigkeitstank wird gerade erwärmt
• Blau – der Flüssigkeitstank ist betriebsbereit
• Blau blinkend – der Flüssigkeitstank muss nachgefüllt werden

Hinweis: Der Hurricane Haze 2D ist betriebsbereit, während der Flüssigkeitstank erwärmt wird.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch.

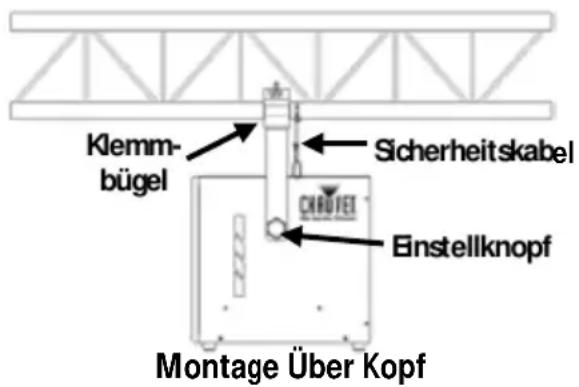

Ansicht Geräte-montage

Bodenmontage

Beschreibung des Bedienfeldes Lesen	Taste	Funktion
		Damit verlassen Sie das aktuelle Menü oder die Funktion
		Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
		Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion
DMX-Verbindung	Der Hurricane Haze 2D kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Reihenschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nich vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter.
Startadresse	Der Hurricane Haze 2D verwendet bis zu 2 DMX-Kanäle im 2-Kanal-Modus, der die höchste konfigurierbare Adresse auf 511 festlegt.

Manueller Betrieb Oder Per Fernbedienung Der Hurricane Haze 2D kann manuell oder mit der beiliegenden drahtgebundenen Fernbedienung bedient werden. Details dazu finden Sie im Benutzerhandbuch unter www.chauvetlighting.com. Wichtig: Stellen Sie auf der LED-Anzeige "Fan" und "Haze" auf 0. Danach können Sie an das Hurricane Haze 2D-Gerät die Fernbedienung

Wenn während der Verwendung der Fernbedienung die digitale Anzeige berührt wird, übernimmt die Anzeige die Steuerungsfunktion. Ein DMX-Controller hat bei der Auswahl der Steuerung Vorrang vor der digitalen Anzeige und der Fernbedienung. Die Prioritäten sind wie folgt verteilt:

1. DMX
2. Digitale Anzeige
3. Fernbedienung

Menüoptionen

Modus	Programmierschritte		Beschreibung
DMX-Modus	d***	001~512	Wählt die DMX-Startadresse aus
Manueller Modus	Nebelvolumen	h001~h005	niedrig-hoch
	Ausstoßgeschwindigkeit	f001~f005	niedrig-hoch

DMX-Werte

2 Kanäle	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Ausstoßgeschwindigkeit	000 255	niedrig-hoch
	2	Nebelvolumen	000 255	niedrig-hoch
