Hurricane Haze 2D - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Marque	Chauvet
Modèle	Hurricane Haze 2D
Type de produit	Machine à brume (brouillard) à base d'eau
Alimentation	120 V, 60 Hz ou 230 V, 50 Hz (selon modèle)
Dimensions (estimées)	30 x 20 x 20 cm
Poids (estimé)	4,5 kg
Type de fluide	Brouillard CHAUVET à base d'eau liquide
Modes de contrôle	DMX (2 canaux), autonome (manuel), télécommande à fil
Télécommande	Incluse, à fil, avec rangement intégré
Écran	Numérique LED
Capacité du réservoir	Non spécifiée
Vitesse du ventilateur	5 niveaux (f001~f005)
Volume de brume	5 niveaux (h001~h005)
Voyants indicateurs du réservoir	Rouge (chauffe), Bleu (prêt), Bleu clignotant (remplir)
Montage	Au sol ou suspendu par lyre (avec élingue de sécurité)
Température ambiante max	40 °C (104 °F)
Sécurité	Ne pas toucher en fonctionnement, ne pas ouvrir, ne pas obstruer les fentes de ventilation, ne pas connecter à un gradateur
Entretien	Utiliser FCQ (Fog Cleaner Quart) de Chauvet régulièrement ; débrancher avant nettoyage
Pièces détachées	Fusible, télécommande à fil, FCQ (optionnel)
Réparabilité	Aucun composant réparable par l'utilisateur ; contacter le support technique
Garantie	Fiche de garantie incluse (consultez le manuel)
Contenu de l'emballage	Hurricane Haze 2D, cordon d'alimentation, télécommande à fil, fiche de garantie, manuel de référence

FOIRE AUX QUESTIONS - Hurricane Haze 2D Chauvet

Quel type de fluide dois-je utiliser avec l'Hurricane Haze 2D ?

Utilisez uniquement du brouillard CHAUVET à base d'eau liquide. Ne jamais utiliser d'autres liquides.

Comment nettoyer la machine ?

Utilisez régulièrement le FCQ (Fog Cleaner Quart) développé par Chauvet. Débranchez toujours l'appareil avant le nettoyage.

Puis-je utiliser un gradateur pour contrôler la machine ?

Non, ne connectez jamais cet appareil à un gradateur ou à un rhéostat. Connectez-le uniquement à un circuit protégé et relié à la terre.

Que signifient les voyants LED du réservoir ?

Rouge : le réservoir chauffe. Bleu : prêt. Bleu clignotant : le réservoir doit être rempli.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour faire levier et retirer le porte-fusible. Remplacez le fusible par un de même type et même ampérage.

Comment utiliser la télécommande à fil ?

Via l'écran LED, réglez le ventilateur et la sortie de brume sur 0. Ensuite, connectez la télécommande. La télécommande a une priorité inférieure à celle de l'écran numérique et du DMX.

Quelle est la température ambiante maximale autorisée ?

La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner l'appareil à des températures plus élevées.

Comment configurer le contrôle DMX ?

Connectez les câbles DMX en série. Via le menu, réglez l'adresse de départ (d***) de 001 à 512. L'appareil utilise jusqu'à 2 canaux DMX.

Que faire si la machine ne produit pas de brume ?

Vérifiez le niveau de liquide (voyant bleu clignotant). Assurez-vous que le réservoir chauffe (voyant rouge). Vérifiez l'alimentation et le fusible.

Puis-je laisser la machine allumée sans surveillance ?

Il est recommandé de débrancher l'appareil en cas de non-utilisation prolongée pour éviter toute usure inutile et prolonger sa durée de vie.

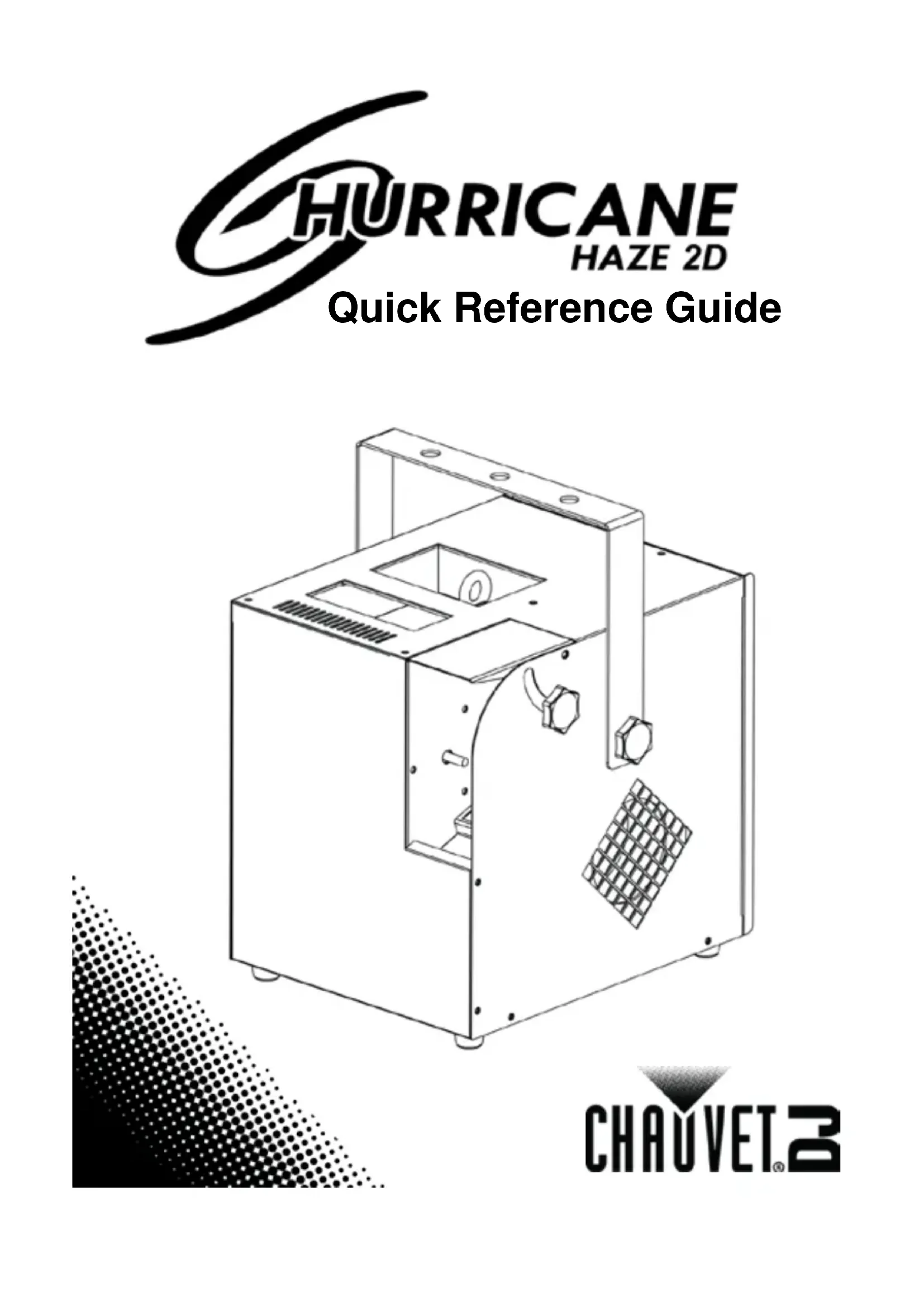

MODE D'EMPLOI Hurricane Haze 2D Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MR) de l'Hurricane Haze 2D reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com pour de plus amples informations.

Clause de Non Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

Ces consignes concernant la sécurité reprennent d'importantes in formations en matière d'installation, d'utilisation et de maintenance.

• Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• Débranchez toujours cet appareil avant de procéder à son nettoyage ou au remplacement de son fusible.
  • Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
  • Ne débranchez jamais cet appareil en tirant sur le cordon.
• Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait s'avérer brûlant.
• Ne la posez pas sur une surface inflammable (comme du linoléum, de la moquette, du bois, du papier, du carton, du plastique, etc.).
• Ne touchez pas l'embout de sortie de cet appareil. Cet appareil chauffe fortement en fonctionnement et peut rester chaud plusieurs heures après avoir été éteint.

• Selon la quantité de brouillard/brume générée, si toutes les machines à brouillard fonctionnent en même temps, elles pourraient déclencher les détecteurs de fumée.
• La tension de la prise à laquelle vous connectez cet appareil doit être comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à l'arrière de ce dernier.
• Montez toujours cet appareil dans en endroit bien ventilé à, au moins, 20 pouces (50 cm) des surfaces adjacentes.
  • Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
  • Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
• Remplacez le fusible avec un de même type et même ampérage.
• Transportez/suspendez ce produit UNIQUEMENT au moyen de la poignée dont il est doté.
• La température ambiante maximale supportée par cet appareil est de 104 °F (40 °C). Ne le faites pas fonctionner à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
  • N'utilisez pas l'unité pour chauffer une salle.
  • Utilisez uniquement brouillard CHAUVET à base d'eau liquide.
  • Videz le réservoir avant de transporter ou ranger l'appareil.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez- entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique et de Benelux, contactez votre distributeur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.

Ce Qui Est Inclus

• Un Hurricane Haze 2D
• Un cordon d'alimentation
- Une télécommande à fil

• Une fiche de garantie
  • Un Manuel de Référence

Débuter

Déballez votre Hurricane Haze 2D et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-le immédiatement au transporteur et non à Chauvet.

Description de l'Appareil

L'Hurricane Haze 2D est une machine à brume à base d'eau à débit continu et écran numérique permettant de configurer facilement les fonctions DMX et autonome. Elle propose différentes vitesses de soufflerie ainsi qu'ur embout ajustables afin de vous permettre de souffler de la brume, là où vous le souhaitez. Une télécommande à fil est intégrée dans l'unité pour rangement facile.

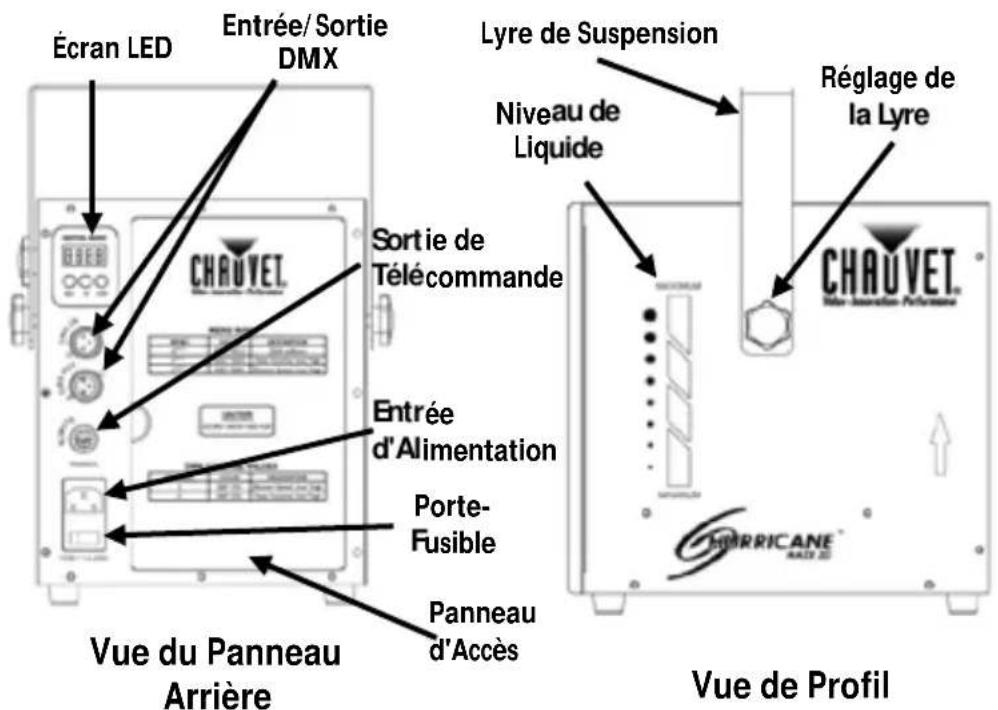

Vue d'Ensemble du Produit

Écran LED Entrée/ Sortie DMX Lyre de Suspension Niveau de Liquide Réglage de la Lyre Sortie de Télécommande Entrée d'Alimentation Porte-Fusible Vue du Panneau Arrière Panneau d'Accès CHAU VET. Vue de Profil

Le FCQ (Fog Cleaner Quart) a été tout spécialement développé par Chauvet pour le nettoyage de votre Hurricane Haze 2D. Assurez-vous d'utiliser votre FCQ régulièrement pour augmenter la durée de vie de votre appareil.

Alimentation CA

Cet appareil est doté d'une source d'alimentation fixe et peut prendre en charge une tension d'entrée de soit 120 V, 60 Hz ou 230 V, 50 HZ, selon le modèle.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez- entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du porte-fusible.
4. Retirez le fusible obsolète du clip se trouvant à l'avant du couvercle de sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.

Voyants Indicateurs du Réservoir à Liquide

Trois voyants LED indiquent l'état du réservoir comme suit:

• Rouge : le réservoir est en chauffe
• Bleu : le réservoir est prêt
• Bleu clignotant : le réservoir a besoin d'être rempli

Remarque : L'Hurricane Haze 2D peut fonctionner lorsque le réservoir est en chauffe.

Installation

Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.

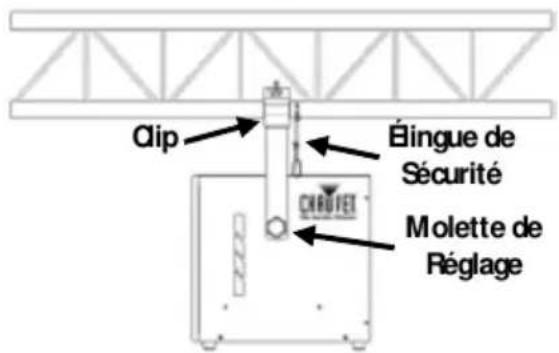

Schéma de Montage de l'Appareil

Pieds

Montage au Sol

Clip Éingue de Sécurité MOLETTE DE RÉGLAGE

Montage en Hauteur

Description du Tableau de Commandes

Bouton	Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques

Raccordement DMX

L'Hurricane Haze 2D peut fonctionner avec un jeu d'orgues DMX quand raccordé par des connexions DMX en série. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnemen en DMX dans le manuel d'utilisation. Si vous n'êtes pas famlier avec le DMX, vous pouvez télécharger l'introduction au DMX sur www.chauvetlighting.com.

Adresse de Départ

L'Hurricane Haze 2D utilise jusqu'à 2 canaux DMX dans son mode DMX 2 canaux qui permet la configuration de l'adresse la plus élevée à 511.

Fonctionnement Manuel ou à Distance

L'Hurricane Haze 2D peut être opéré manuellement ou au moyen d'une télécommande à fil incluse. Pour de plus amples informations, consultez le manuel d'utilisation disponible sur www.chauvetlighting.com.

Important! À l'aide de l'écran LED, configurez le ventilateur et la sortie de brume sur 0. Vous pouvez alors connecter et faire fonctionner la télécommande avec l'Hurricane Haze 2D.

Si vous touchez l'écran numérique tout en utilisant la télécommande, l'écran numérique sera la source de commande principale. Un jeu d'orgues DMX aura précédence sur l'écran numérique et la télécommande. Les niveaux de commande prioritaires sont établis comme suit:

1. DMX
2. Écran numérique
3. Télécommande

Options du Menu

Mode	Étapes de Programmation		Description
Mode DMX	d***	001~512	Sélectionne l'adresse DMX de départ
Mode Manuel	Volume Haze	h001~h005	(volume de la brime) Faible à importante
	Vitesse du Ventilateur	f001~f005	(vitesse de la soufflerie) Faible à importante

Valeurs DMX

2 Canaux	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Vitesse de la Soufflerie	000 ó 255	Faible à importante
	2	Volume de Brume	000 ó 255	Faible à importante
