MANUAL DE USUARIO Hurricane Haze 2D Chauvet

La Guía de Referencia Rápida (GRR) del Hurricane Haze 2D contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetlighting.com para una información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre elmontaje, uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• No monte este producto sobre una superficie inflamable (linóleo, alfombra, madera, papel, cartón, plástico, etc.).
• NO toque la boquilla de salida de este producto. Se calienta mucho durante el funcionamiento, y puede permanecer caliente durante varias horas después de apagar la unidad.

• Dependiendo de la cantidad de humo/neblina generada, todas las máquinas de humo pueden disparar los detectores de humo.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • NO abra este producto. No contiene piezas reparables por el usuario.
  • No utilizar para calentar espacios.
  • Use solo fluido de niebla con base de agua CHAUVET.
• Vacíe el tanque antes de transportar o almacenar el producto.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, Mexico o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto Visite www.chauvetlighting.com para información de contacto.

Qué va Incluido

• Hurricane Haze 2D
• Tarjeta de garantía
• Cable de alimentación
  • Guía de Referencia Rápida
  • Control remoto con cable

Para Empezar

Desembale su Hurricane Haze 2D y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al transportista inmediatamente, no a Chauvet.

Descripción del Producto

El Hurricane Haze 2D es una máquina de neblina a base de agua con una salida continua y una pantalla digital para configurar fácilmente funciones DMX e independientes. Ofrece velocidades de salida del soplador ajustables y una boquilla para llevar la neblina hacia donde la necesite. El remoto temporizador por cable incluido se guarda convenientemente en el aparato.

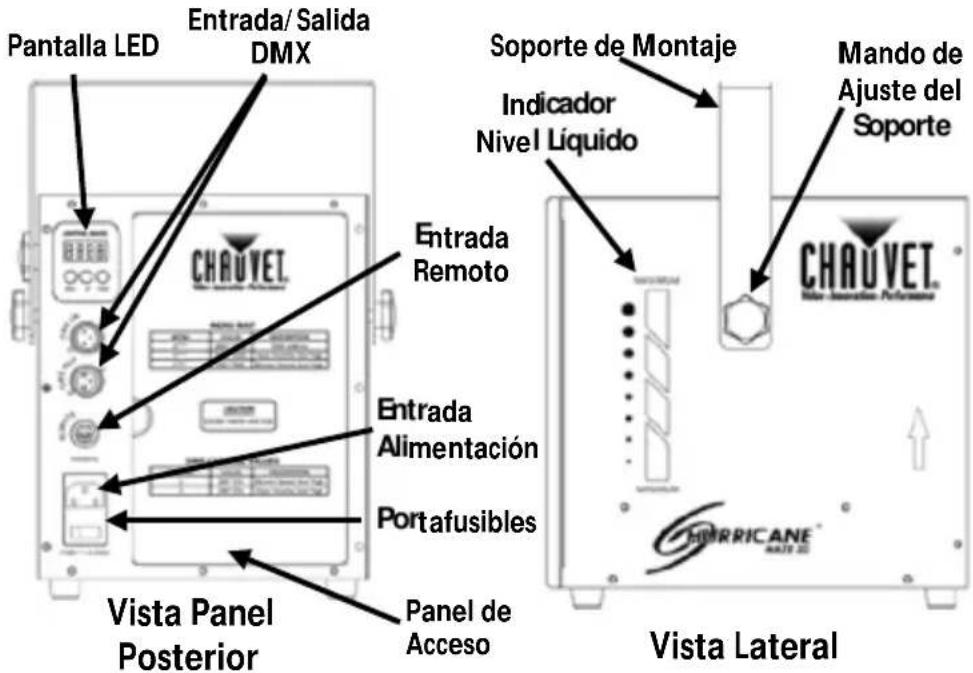

Visión General del Producto

Pantalla LED Entrada/ Salida DMX Soporte de Montaje Indicador Nivel Líquido Mando de Ajuste del Soporte Entrada Remoto Entrada Alimentación Portafusibles Vista Panel Posterior Panel de Acceso Vista Lateral CHAUVET. HURRICANE® HATY 20

El FCQ (Fog Cleaner Quart) ha sido especialmente desarrollado por Chauvet para limpiar su Hurricane Haze 2D. Asegúrese de usar FCQ regularmente para incrementar la vida de su producto.

Corriente Alterna

El producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 V 60 Hz o 230 V 50 Hz, dependiendo del modelo en concreto.

Sustitución del Fusible

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Luces Indicadoras del Depósito de Líquido

Tres LEDs indicadores muestran el estado del depósito, como sigue:

• Rojo - el depósito de líquido se está calentando
  • Azul - el depósito de líquido está listo
• Azul parpadeante - el depósito de líquido necesita ser rellenado

Nota: El Hurricane Haze 2D puede funcionar mientras el depósito del líquido se está calentando.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

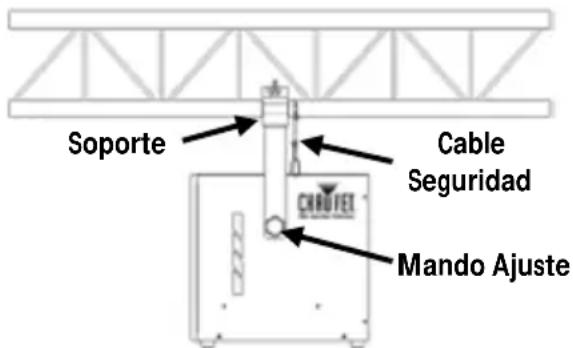

Diagrama de Montaje del Producto

CIRCUET Pies

Montaje en Suelo

Soporte Cable Seguridad Mando Ajuste

Montaje en Alto

Descripción del Panel de Control

Botón	Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Enlace DMX

El Hurricane Haze 2D puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descague el Manual DMX de www.chauvetlighting.com.

Dirección de Inicio

El Hurricane Haze 2D usa hasta dos canales en su modo DMX de 2 canales, lo cual establece la dirección 511 como la más alta que se puede configurar.

Funcionamiento Manual o a Distancia

El Hurricane Haze 2D se puede manejar manualmente o con el control remoto por cable incluido. Puede encontrar los detalles en el Manual de Usuario, disponible en www.chauvetlighting.com.

Importante: Usando la pantalla LED, configure el ventilador y la salida de neblina a 0. Así ya puede conectar y manejar el remoto con el Hurricane Haze 2D.

Si se toca la pantalla digital mientras el control remoto está en uso, la pantalla digital tomará el control. Un controlador DMX tendrá control prioritario, por encima de la pantalla digital y el control remoto. Los niveles de prioridad en el control son:

1. DMX
2. Pantalla digital
3. Control remoto

Opciones de Menú

Modo	Pasos de Programación		Descripción
Modo DMX	d***	001~512	Selecciona la dirección de inicio DMX
Modo Manual	Volumen de Neblina	h001~h005	Bajo~Alto
	Velocidad del Soplador	f001~f005	Bajo~Alto

Valores DMX

2-CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Velocidad del Soplador	000 Û 255	Bajo~Alto
	2	Volumen de Neblina	000 Û 255	Bajo~Alto
