Hurricane Haze 2D - Macchina effetti Chauvet - Manuale utente e istruzioni gratuiti

Marca	Chauvet
Modello	Hurricane Haze 2D
Tipo di prodotto	Macchina per nebbia (foschia) a base d'acqua
Alimentazione	120 V, 60 Hz o 230 V, 50 Hz (a seconda del modello)
Dimensioni (stimate)	30 x 20 x 20 cm
Peso (stimato)	4,5 kg
Tipo di fluido	Foschia CHAUVET a base d'acqua liquida
Modalità di controllo	DMX (2 canali), autonomo (manuale), telecomando via cavo
Telecomando	Incluso, via cavo, con vano di archiviazione integrato
Schermo	Digitale LED
Capacità del serbatoio	Non specificata
Velocità della ventola	5 livelli (f001~f005)
Volume di nebbia	5 livelli (h001~h005)
Spie del serbatoio	Rosso (riscaldamento), Blu (pronto), Blu lampeggiante (riempire)
Montaggio	A terra o sospeso con staffa (con cinghia di sicurezza)
Temperatura ambiente max	40 °C (104 °F)
Sicurezza	Non toccare in funzione, non aprire, non ostruire le fessure di ventilazione, non collegare a un dimmer
Manutenzione	Utilizzare regolarmente FCQ (Fog Cleaner Quart) di Chauvet; scollegare prima della pulizia
Pezzi di ricambio	Fusibile, telecomando via cavo, FCQ (opzionale)
Riparabilità	Nessun componente riparabile dall'utente; contattare il supporto tecnico
Garanzia	Scheda di garanzia inclusa (consultare il manuale)
Contenuto della confezione	Hurricane Haze 2D, cavo di alimentazione, telecomando via cavo, scheda di garanzia, manuale di riferimento

Domande frequenti - Hurricane Haze 2D Chauvet

Quale tipo di fluido devo utilizzare con l'Hurricane Haze 2D?

Utilizzare solo foschia CHAUVET a base d'acqua liquida. Non utilizzare mai altri liquidi.

Come pulire la macchina?

Utilizzare regolarmente il FCQ (Fog Cleaner Quart) sviluppato da Chauvet. Scollegare sempre l'apparecchio prima della pulizia.

Posso utilizzare un dimmer per controllare la macchina?

No, non collegare mai questo apparecchio a un dimmer o a un reostato. Collegarlo solo a un circuito protetto e messo a terra.

Cosa significano le spie LED del serbatoio?

Rosso: il serbatoio si riscalda. Blu: pronto. Blu lampeggiante: il serbatoio deve essere riempito.

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per fare leva e rimuovere il portafusibile. Sostituire il fusibile con uno dello stesso tipo e stesso amperaggio.

Come utilizzare il telecomando via cavo?

Tramite lo schermo LED, impostare la ventola e l'uscita di nebbia su 0. Quindi, collegare il telecomando. Il telecomando ha una priorità inferiore rispetto allo schermo digitale e al DMX.

Qual è la temperatura ambiente massima consentita?

La temperatura ambiente massima è di 40 °C (104 °F). Non far funzionare l'apparecchio a temperature più elevate.

Come configurare il controllo DMX?

Collegare i cavi DMX in serie. Tramite il menu, impostare l'indirizzo di partenza (d***) da 001 a 512. L'apparecchio utilizza fino a 2 canali DMX.

Cosa fare se la macchina non produce nebbia?

Controllare il livello del liquido (spia blu lampeggiante). Assicurarsi che il serbatoio si riscaldi (spia rossa). Verificare l'alimentazione e il fusibile.

Posso lasciare la macchina accesa incustodita?

Si consiglia di scollegare l'apparecchio in caso di non utilizzo prolungato per evitare usura inutile e prolungare la sua durata.

MANUALE UTENTE Hurricane Haze 2D Chauvet

Informazioni Sulla Guida

La Guida Rapida di Hurricane Haze 2D contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggior dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com

Esclusione di Responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
  • NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
• Non installare l'unità su una superficie infiammabile (linoleum, tappeto, legno, carta, cartone, plastica, ecc.).
• Non toccare l'ugello di emissione di questa apparecchiatura: durante il funzionamento diviene molto caldo e rimane tale per diverse ore dopo lo spegnimento.

• Le macchine per la nebbia, a causa delle emissioni che generano, possono far scattare i rilevatori di fumo.
• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
- Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.
- Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Non utilizzare per riscaldare ambienti. Utilizzare solo il liquido per la nebbia in base acquosa di CHAUVET.

- Prima di trasportare o la conservazione l'apparecchiatura, assicurarsi di aver svuotato il serbatoio.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire il prodotto, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux, contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetlighting.com.

Che Cosa è Incluso

• Hurricane Haze 2D
• Scheda di garanzia
  • Cavo di alimentazione • Guida Rapida
• Telecomando con cavo

Per Iniziare

Disimballare Hurricane Haze 2D ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

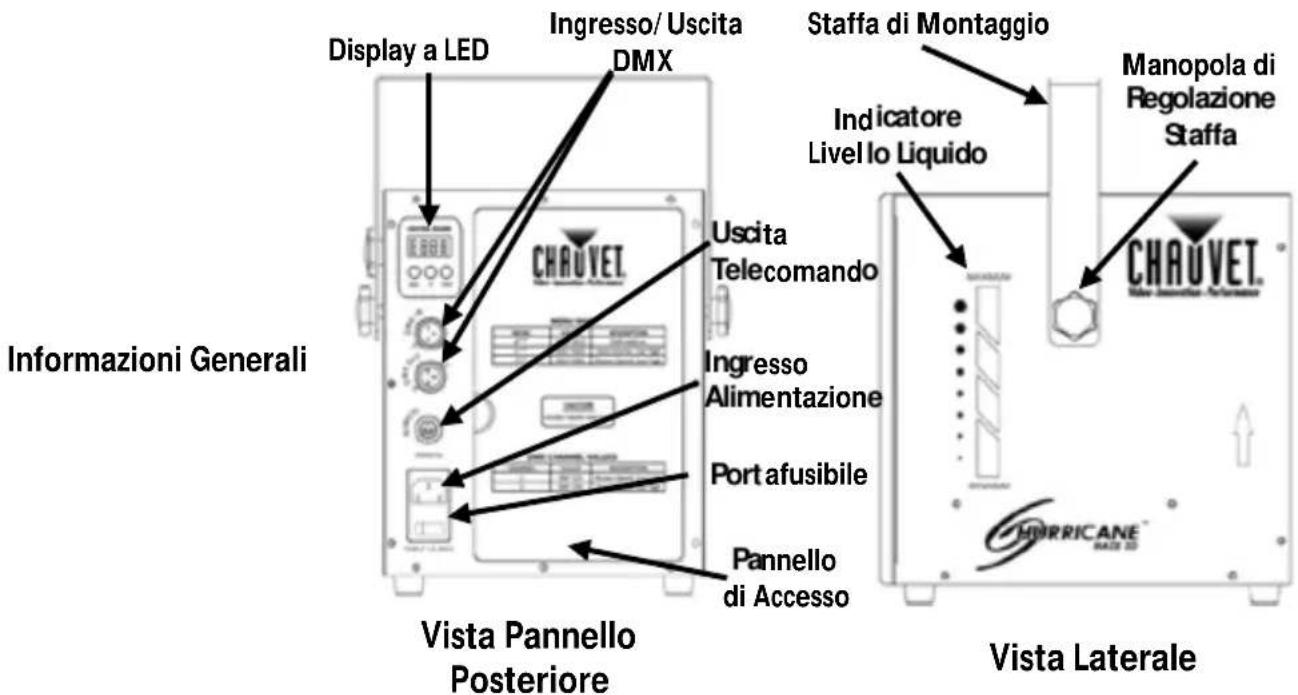

Descrizione del Prodotto

Hurricane Haze 2D è una macchina per la nebbia ad emissione continua, che utilizza liquido in base acquosa, dotata di display digitale per impostare facilmente le funzioni DMX e Stand Alone. È possibile regolare la velocità di emissione ed orientare l'ugello per ottenere l'a nebbia dove si desidera. Il telecomando con cavo (di serie), dotato di temporizzatore, è comodamente alloggiato nell'apparecchiatura.

FCQ (Fog Cleaner Quart) è stato sviluppato da Chauvet specificamente per la pulizia dello Hurricane Haze 2D. Assicurarsi di utilizzarlo regolarmente per aumentare la durata dell'apparecchiatura.

Alimentazione CA

L'apparecchiatura è dotata di alimentatore fisso con tensione in ingresso di 120 V / 60 Hz oppure 230 V / 50 Hz, a seconda del modello.

Sostituzione Fusibile

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

1. Scollegare l'unità dall'alimentazione elettrica.
2. Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Indicatori Luminosi del Serbatoio

Tre indicatori a LED mostrano lo stato del serbatoio del liquido:

• Rosso - il serbatoio sta riscaldando
- Blu - il serbatoio è pronto
- Blu lampeggiante - il serbatoio deve essere rifornito di liquido

Nota: è possibile far funzionare Hurricane Haze 2D anche durante la fase di riscaldamento del serbatoio.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

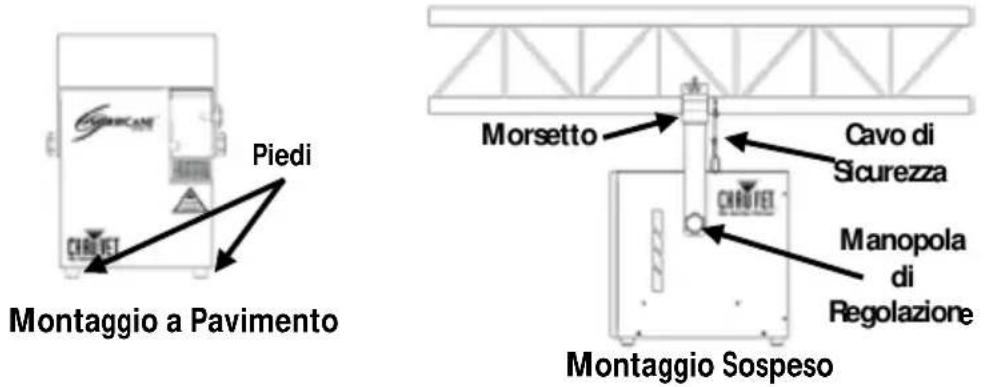

Schema di Montaggio Dell'unità

Descrizione del Pannello di Controllo

Pulsante	Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione

Collegamento DMX

Hurricane Haze 2D può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute ne Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.

Indirizzo Iniziale

Hurricane Haze 2D utilizza fino a due canali in modalità DMX a 2 canali per ottenere l'indirizzo più elevato configurabile di 511.

Funzionamento Con Telecomando O Manuale

Hurricane Haze 2D può essere attivato manualmente o tramite il dispositivo di comando via cavo, incluso. È possibile trovare maggiori dettagli in merito nel Manuale utente disponibile all'indirizzo www.chauvetlighting.com.

Importante: Quando si utilizza il display a LED, impostare la ventola e l'uscita della nebbia a 0. A questo punto è possibile collegare ed azionare i telecomando di Hurricane Haze 2D.

Se si tocca il display digitale durante l'utilizzo del telecomando, il display digitale prende il controllo. Un controller DMX assume controllo prioritario sia sul display digitale che sul telecomando. I livelli di controllo priorità sono:

1. DMX
2. Display digitale
3. Telecomando

Opzioni del Menù

Modalità	Passaggi di Programma		Descrizione
Modalità DMX	d***	001~512	Imposta l'indirizzo DMX iniziale
Modalità Manuale	Volume Nebbia	h001~h005	Basso~Alto
	Velocità Emissione	f001~f005	Basso~Alto

Valori DMX

2-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Velocità Emissione	000 Ú 255	Basso~Alto
	2	Volume Nebbia	000 Ú 255	Basso~Alto
