Tipo di prodotto	Proiettore LED a effetto
Marca	Chauvet
Modello	SlimPAR Pro W USB
Alimentazione	100-240 VAC, 50/60 Hz (universale)
Fonti luminose	LED: bianco caldo, bianco freddo, ambra
Modalità DMX	3, 4 e 9 canali
Connettività	DMX cablato, infrarossi (IRC-6), D-Fi USB (wireless)
Funzioni principali	Dimmer, strobo, programmi automatici, modalità attivata dal suono, colori statici personalizzabili, macro colore
Protocollo	DMX512
Collegamento elettrico	Possibile (consultare il manuale per il numero massimo)
Temperatura ambiente max	40 °C (104 °F)
Grado di protezione	IP20 (solo per interni)
Fusibile	Tipo e amperaggio identici al fusibile originale
Contenuto della confezione	Proiettore, cavo di alimentazione, portagelatina, supporto per gelatina, manuale di riferimento
Sicurezza	Messa a terra obbligatoria, utilizzare un cavo di sicurezza in altezza, non esporre gli occhi alla sorgente luminosa, distanza minima di 50 cm dalle superfici, non aprire
Manutenzione e pulizia	Staccare la spina prima della pulizia, sostituire il fusibile con uno identico
Ricambi e riparabilità	Nessuna parte riparabile dall'utente (tranne il fusibile)
Garanzia	Limitata, consultare il sito Chauvet per le condizioni
Utilizzo	Solo per interni, non esporre a pioggia o umidità

Domande frequenti - SlimPAR Pro W USB Chauvet

Come impostare l'indirizzo DMX di partenza?

Usare i pulsanti di navigazione per accedere al menu, selezionare la modalità DMX desiderata (3, 4 o 9 canali), quindi impostare l'indirizzo da B001 a 512 con i tasti su/giù. Confermare con ENTER.

Quali sono le modalità di funzionamento disponibili?

Le modalità includono: DMX (3, 4 o 9 canali), colori statici (7 colori), programmi automatici (P1 a P4 con velocità regolabile), programmi attivati dal suono (Snd1 e Snd2) e miscelazione colore personalizzata (U--).

Come utilizzare la modalità attivata dal suono?

Selezionare la modalità Snd1 (3 colori) o Snd2 (7 colori) nel menu. Regolare la sensibilità al suono tramite il parametro SEnS (u--0 a 100) affinché il proiettore reagisca alla musica.

Come collegare più dispositivi in master/slave?

Utilizzare cavi DMX per collegare i dispositivi in serie. Configurare il primo in modalità DMX con un indirizzo (master) e i successivi in modalità slave (indirizzo identico o tramite menu dedicato). Consultare il manuale per i dettagli.

Come utilizzare il telecomando a infrarossi IRC-6?

Attivare la modalità infrarossi nel menu (SEr On). Puntare il telecomando IRC-6 verso il ricevitore del proiettore per controllare le funzioni di base (dimmer, colore, ecc.).

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per allentare il portafusibile e rimuoverlo. Sostituire il fusibile bruciato con uno dello stesso tipo e amperaggio. Rimettere il portafusibile e ricollegare.

Quale tipo di fusibile utilizzare?

Utilizzare esclusivamente un fusibile dello stesso tipo e amperaggio di quello originale. Verificare l'etichetta sull'apparecchio o il manuale per le specifiche esatte.

Come configurare una modalità DMX a 9 canali?

Nel menu, selezionare la modalità 9-CH, quindi impostare l'indirizzo DMX di partenza (B001 a 504). Ogni canale controlla una funzione: dimmer, bianco caldo, bianco freddo, ambra, macro colore, strobo, programmi, velocità/sensibilità, velocità del dimmer.

Posso utilizzare questo proiettore all'esterno?

No, l'apparecchio è classificato IP20 e deve essere utilizzato solo all'interno. Non esporlo a pioggia o umidità per evitare rischi di incendio o scossa elettrica.

Come collegare elettricamente più proiettori?

È possibile collegare più SlimPAR Pro W USB utilizzando l'uscita di alimentazione dell'apparecchio. Il numero massimo di apparecchi in collegamento dipende dalla tensione di rete (120V o 240V). Consultare il manuale o l'etichetta per i valori esatti.

MANUALE UTENTE SlimPAR Pro W USB Chauvet

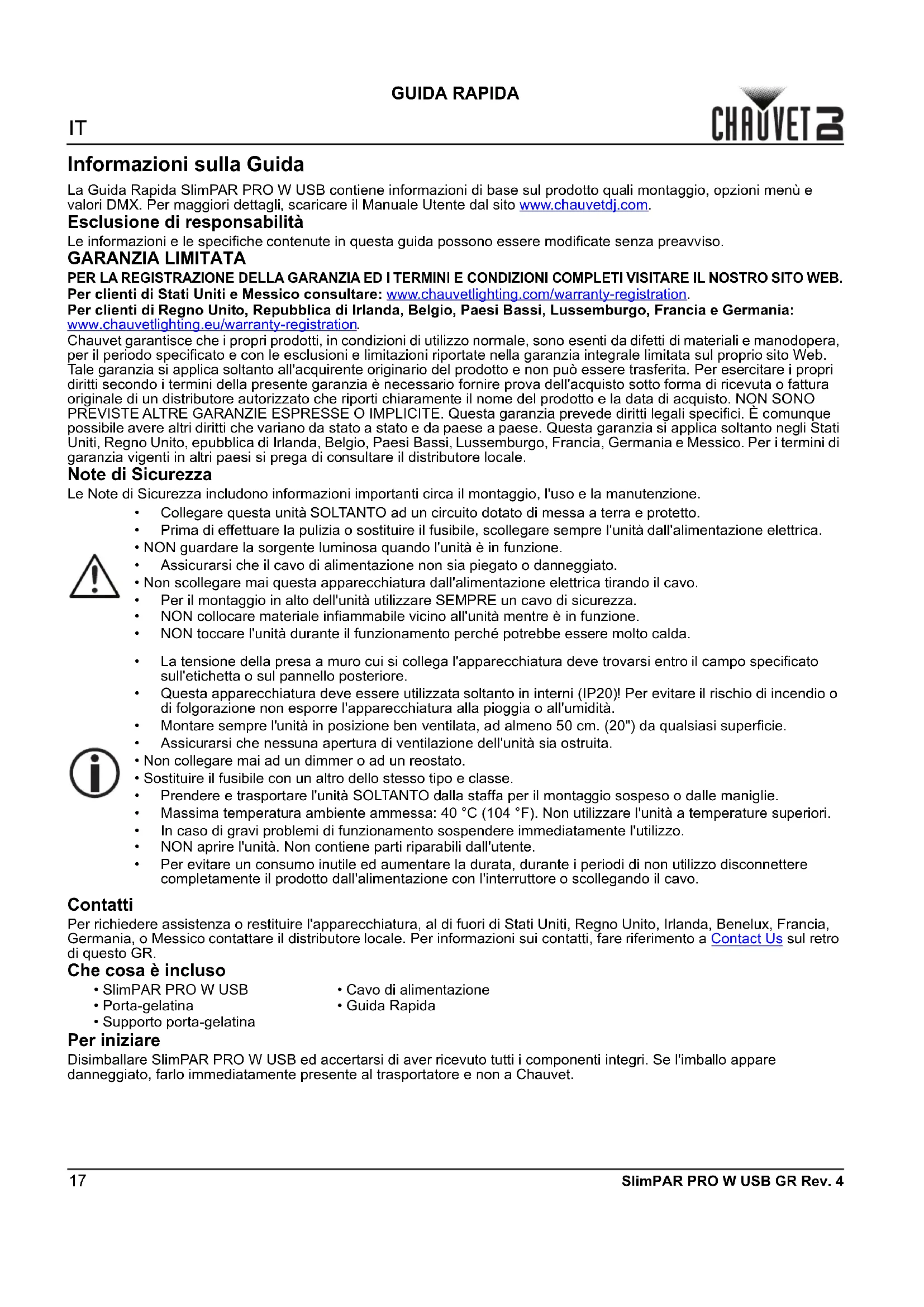

Informazioni sulla Guida

La Guida Rapida SlimPAR PRO W USB contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
- Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
- NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

- Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

- SlimPAR PRO W USB

• Cavo di alimentazione

- Porta-gelatina

- Guida Rapida

• Supporto porta-gelatina

Per iniziare

Disimballare SlimPAR PRO W USB ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

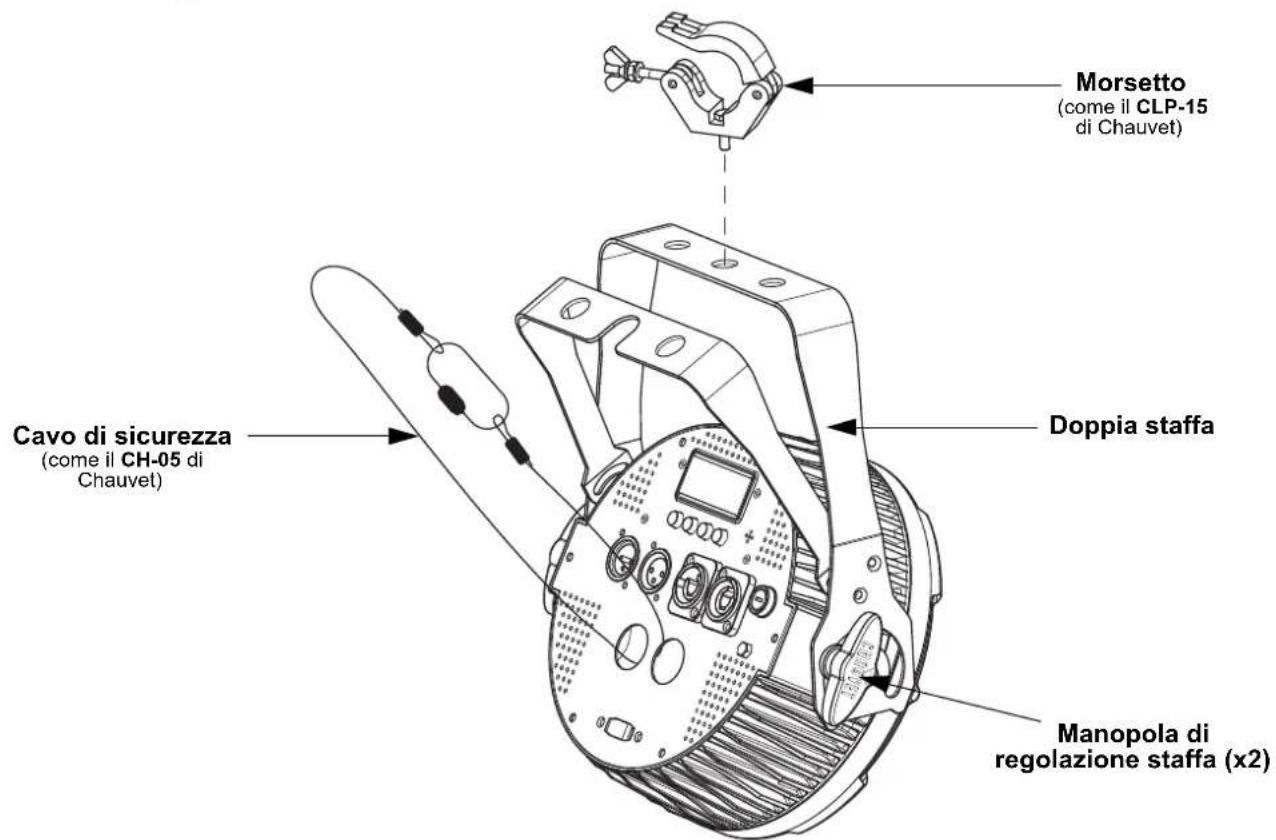

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Modalità Livelli di programmazione Descrizione
Modalità DMX	3-CH	d0014512canali	Modalità DMX 3 canali
	4-CH Modalità DMX 9 canali
	9-CH Modalità DMX 9 canali
Colori statici C-- C 1-7 Colori statici
Programmi automatici P--		P1 Programma 3-colore (snap)
		P2 Programma 3-colore (impulso)
		P3 Programma 7-colore (snap)
		P4 Programma 7-colore (fading)
Velocità programma S--	S--1-100 Velocità programma per P1-P4
Programma attivati suono Snd		Snd1 Programma 3-colore (attivazione sonora)
		Snd2 Programma 7-colore (attivazione sonora)
Sensibilità al suono	SEnS	u--0-100	Sensibilità sonora
Mixaggio colori personalizzati	U--	C000-255	Colori statici personalizzatiCombinazione di bianco freddo, ambra e bianco caldo
		A000-255
		W000-255
Modalità velocità dimmer	dIM	OFF	Dimmer lineare
		dIM1	Impostazioni velocità dimmer: dIM1 (lento) a dIM1 (veloce)
		dIM2
		dIM3
Modalità infrarosso	SEr	On	Abilita o disabilita il controllo a infrarosso
		OFF

Collegamento DMX

SlimPAR PRO W USB può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 504.

Collegamento Master/Slave

In modalità Master/Slave, SlimPAR PRO W USB utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

IRC-6 (Telecomando a infrarossi)

SlimPAR PRO W USB è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com.

Connettività D-Fi USB

SlimPAR PRO W USB può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/ trasmissione dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento D-Fi USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menù ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Telecomando IRC-6
4. Display digitale manuale / Pulsanti del menù

Valori DMX
9-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Dimmer 000 ⇔ 255 0–100%
2 Bianco caldo 000 ⇔ 255 0–100%
3 Bianco freddo 000 ⇔ 255 0–100%
4 Ambra 000 ⇔ 255 0–100%
5 Macro colori		000 ⇔ 015 Nessuna funzione
		016 ⇔ 255 Macro colori
6 Strobo		000 ⇔ 015 Nessuna funzione
		016 ⇔ 255 Stroboscopio, da lento a veloce
7	Programmi automatici/attivati suono	000 ⇔ 031 Nessuna funzione
		032 ⇔ 063 Strobo impulso (0–100%)		2–4 canali devono essere attivi
		064 ⇔ 095 Strobo impulso (100%–0)
		096 ⇔ 127 Strobo impulso (100%–0–100%)
		128 ⇔ 159 Transizione Auto fade
		160 ⇔ 191 Transizione auto snap (3 colori)
		192 ⇔ 223 Transizione auto snap (7 colori)
		224 ⇔ 249 Modalità attivazione sonora (3 colori)
		250 ⇔ 255 Modalità attivazione sonora (7 colori)
8	Velocità programma(in can. 7 è 032 ⇔ 223)	000 ⇔ 255 Velocità programma, da lento a veloce
	Sensibilità sonora(in can. 7 è 224 ⇔ 255)	000 ⇔ 010 Sensibilità sonora disattivata
		011 ⇔ 255 Sensibilità sonora, da basso ad alto
9 Modalità velocità dimmer		000 ⇔ 051 Velocità dimmer impostata da display
		052 ⇔ 101 Modalità dimmer disattivata
		102 ⇔ 152 Modalità velocità dimmer 1 (veloce)
		153 ⇔ 203 Modalità velocità dimmer 2 (media)
		204 ⇔ 255 Modalità velocità dimmer 3 (lenta)

4-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Dimmer 000 ⇔ 255 0–100%
2 Bianco caldo 000 ⇔ 255 0–100%
3 Bianco freddo 000 ⇔ 255 0–100%
4 Ambra 000 ⇔ 255 0–100%

3-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Bianco caldo 000 ⇔ 255 0–100%
2 Bianco freddo 000 ⇔ 255 0–100%
3 Ambra 000 ⇔ 255 0–100%
