SlimPAR Pro W USB - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED à effet
Marque	Chauvet
Modèle	SlimPAR Pro W USB
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Sources lumineuses	LEDs : blanc chaud, blanc froid, ambre
Modes DMX	3, 4 et 9 canaux
Connectivité	DMX filaire, infrarouge (IRC-6), D-Fi USB (sans fil)
Fonctions principales	Gradateur, stroboscope, programmes automatiques, mode son-activé, couleurs statiques personnalisables, macros de couleur
Protocole	DMX512
Chaînage électrique	Possible (consulter manuel pour nombre max)
Température ambiante max	40 °C (104 °F)
Indice de protection	IP20 (intérieur uniquement)
Fusible	Type et ampérage identiques au fusible d'origine
Contenu de l'emballage	Projecteur, cordon d'alimentation, porte-gélatine, support de gélatine, manuel de référence
Sécurité	Mise à la terre obligatoire, utiliser un câble de sécurité en hauteur, ne pas exposer les yeux à la source lumineuse, distance minimale de 50 cm des surfaces, ne pas ouvrir
Entretien et nettoyage	Débrancher avant nettoyage, remplacer le fusible par un identique
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur (sauf fusible)
Garantie	Limitée, consulter le site Chauvet pour conditions
Utilisation	Intérieur uniquement, ne pas exposer à la pluie ou à l'humidité

FOIRE AUX QUESTIONS - SlimPAR Pro W USB Chauvet

Comment régler l'adresse DMX de départ ?

Utilisez les boutons de navigation pour accéder au menu, sélectionnez le mode DMX souhaité (3, 4 ou 9 canaux), puis réglez l'adresse de B001 à 512 à l'aide des touches haut/bas. Validez avec ENTER.

Quels sont les modes de fonctionnement disponibles ?

Les modes incluent : DMX (3, 4 ou 9 canaux), couleurs statiques (7 couleurs), programmes automatiques (P1 à P4 avec vitesse réglable), programmes son-activés (Snd1 et Snd2), et mélange de couleur personnalisé (U--).

Comment utiliser le mode son-activé ?

Sélectionnez le mode Snd1 (3 couleurs) ou Snd2 (7 couleurs) dans le menu. Ajustez la sensibilité au son via le paramètre SEnS (u--0 à 100) pour que le projecteur réagisse à la musique.

Comment connecter plusieurs appareils en maître/esclave ?

Utilisez des câbles DMX pour relier les appareils en série. Configurez le premier en mode DMX avec une adresse (maître) et les suivants en mode esclave (adresse identique ou via le menu dédié). Consultez le manuel pour les détails.

Comment utiliser la télécommande infrarouge IRC-6 ?

Activez le mode infrarouge dans le menu (SEr On). Pointez la télécommande IRC-6 vers le récepteur du projecteur pour contrôler les fonctions de base (gradation, couleur, etc.).

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour desserrer le porte-fusible et retirez-le. Remplacez le fusible grillé par un fusible de même type et ampérage. Remettez le porte-fusible en place et rebranchez.

Quel type de fusible utiliser ?

Utilisez exclusivement un fusible de même type et ampérage que celui d'origine. Vérifiez l'étiquette sur l'appareil ou le manuel pour les spécifications exactes.

Comment configurer un mode DMX à 9 canaux ?

Dans le menu, sélectionnez le mode 9-CH, puis réglez l'adresse DMX de départ (B001 à 504). Chaque canal contrôle une fonction : gradation, blanc chaud, blanc froid, ambre, macros de couleur, stroboscope, programmes, vitesse/sensibilité, vitesse de gradation.

Puis-je utiliser ce projecteur en extérieur ?

Non, l'appareil est classé IP20 et doit être utilisé uniquement en intérieur. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque d'incendie ou de décharge électrique.

Comment chaîner électriquement plusieurs projecteurs ?

Vous pouvez chaîner plusieurs SlimPAR Pro W USB en utilisant la sortie d'alimentation de l'appareil. Le nombre maximum d'appareils en chaînage dépend de la tension secteur (120V ou 240V). Consultez le manuel ou l'étiquette pour les valeurs exactes.

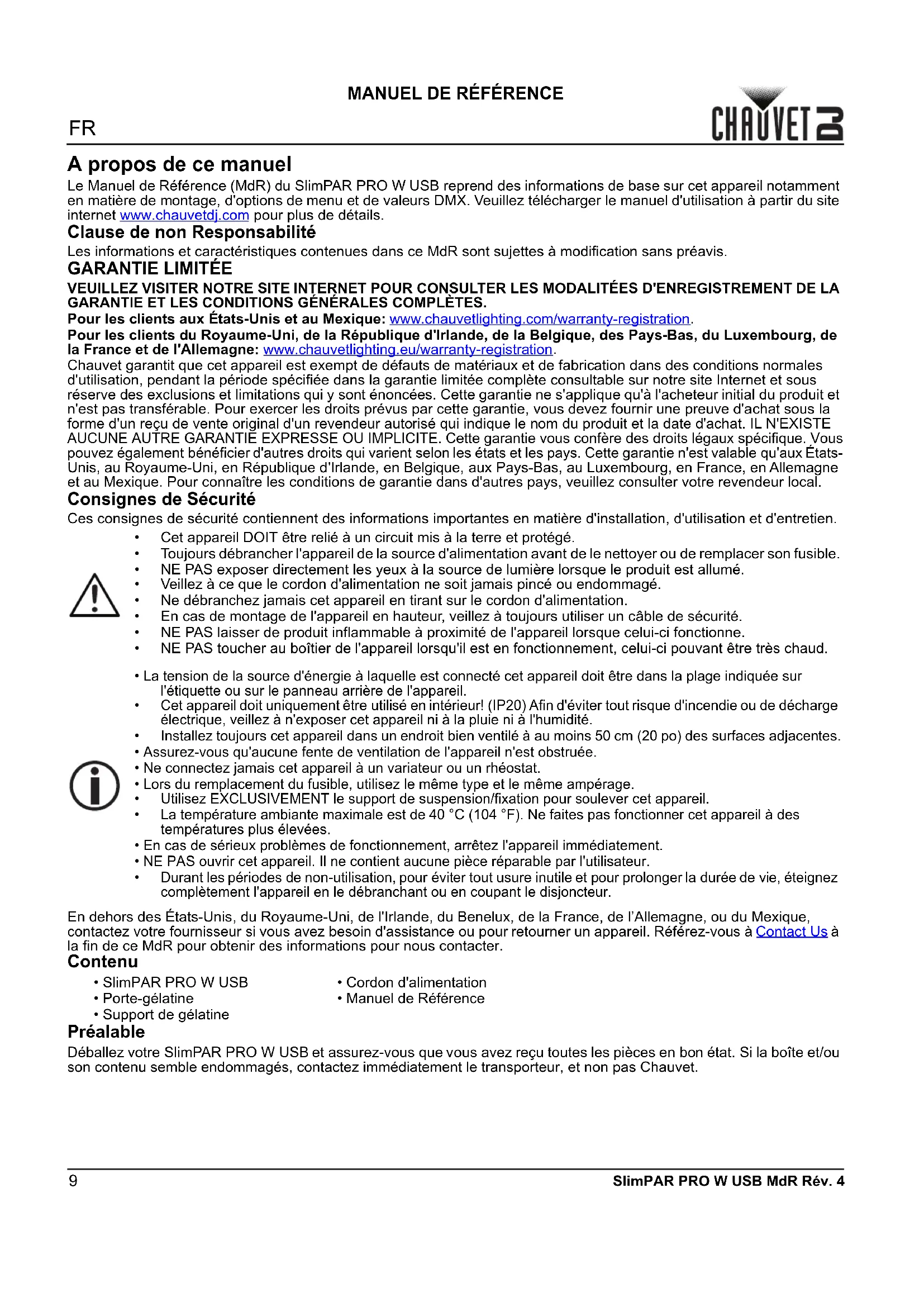

MODE D'EMPLOI SlimPAR Pro W USB Chauvet

Le Manuel de Référence (MdR) du SlimPAR PRO W USB reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

Garantie limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉS D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé. - Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible. • NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé. - Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé. - Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation. - En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité. • NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne. • NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

SlimPAR PRO W USB

• Cordon d'alimentation

Porte-gélatine

• Manuel de Référence

- Support de gélatine

Préalable

Déballez votre SlimPAR PRO W USB et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Pour savoir combien de projecteurs SlimPAR PRO W USB peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.
3. Enlevez le fusible grillé du porte-fusible et remplacez-le par un fusible de même type et de même ampérage.
4. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

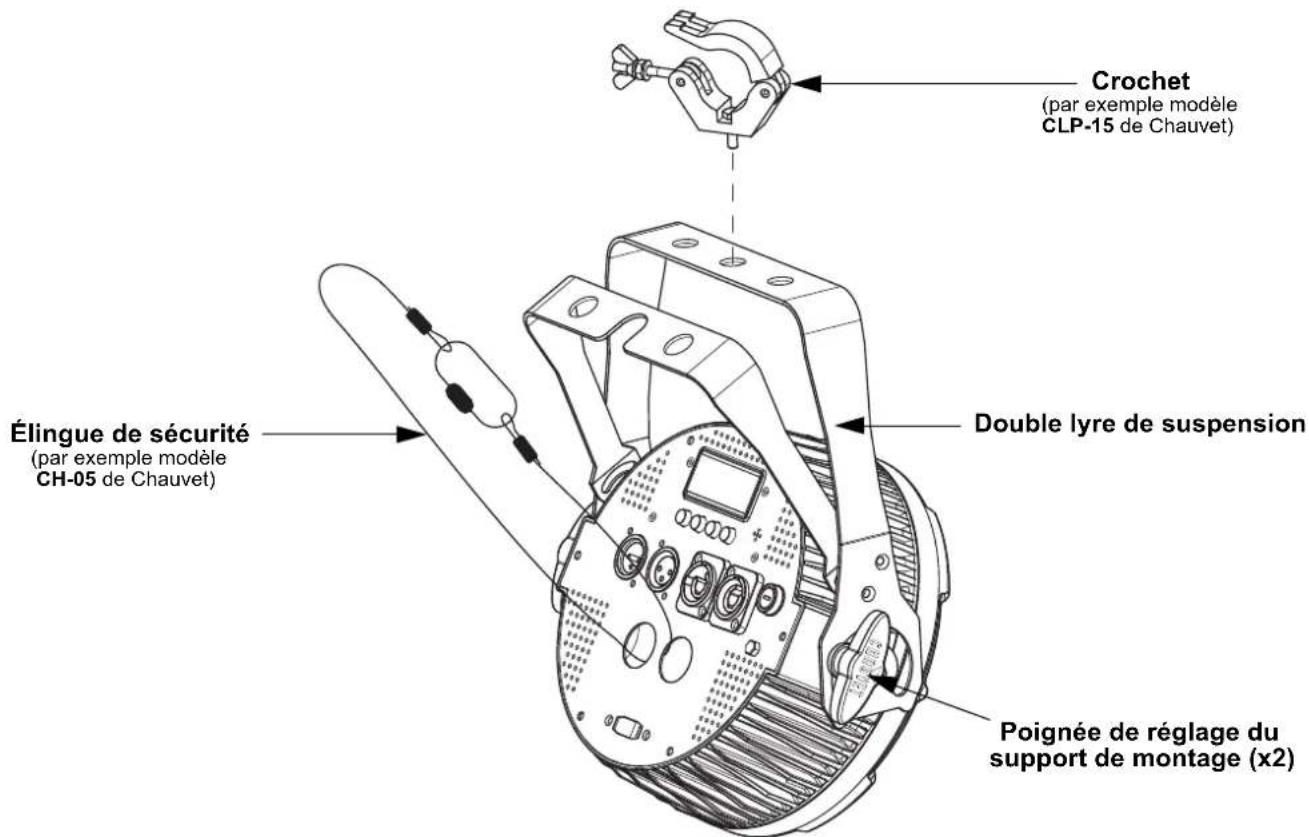

Schéma de montage

Description du panneau de commande

Bouton Fonction

	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Mode Niveaux de programmation Description
Mode DMX	3-CH	B001 à 512 canaux	Mode DMX à 3 canaux
	4-CH Mode DMX à 9 canaux
	9-CH Mode
Couleurs statiques C-- C 1–7 Couleurs statiques
Programmes automatiques	P--	P1 Programme à 3 couleurs (accroche)
		P2 Programme à 3 couleurs (pulsation)
		P3 Programme à 7 couleurs (accroche)
		P4 Programme à 7 couleurs (fondu)
Vitesse de programme S-- S--1–100 Vitesse de programme pour P 1–4
Programmes son-activé Snd		Snd1 Programme son-activé à 3 couleurs
		Snd2 Programme son-activé à 7 couleurs
Sensibilité au son	SEnS	u--0–100	Sensibilité au son
Mélange de couleur personnalisée	U--	C000–255	Couleurs statiques personnaliséesCombinaison de blanc froid, ambre et blanc chaud
		A000–255
		W000–255
Mode vitesse de gradateur	dIM	OFF	Gradateur linéaire
		dIM1	Paramétrage de vitesse de gradateur: dIM1 (lent) à dIM1 (rapide)
		dIM2
		dIM3
Mode imfrarouge	SEr	On	Active ou désactive le contrôle infrarouge
		OFF

Chaînage DMX

Le SlimPAR PRO W USB peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 504.

Connexion maître/esclave

Le SlimPAR PRO W USB utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Irc-6 (télécommande par infrarouge)

Le SlimPAR PRO W USB est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

Connectivité D-Fi USB

Le SlimPAR PRO W USB peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non-respect de cette consigne peut endommager l'appareil.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et l'IRC-6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit:

1. Module D-Fi USB
2. DMX filaire
3. Télécommande sans-fil IRC-6
4. Affichage digital manuel / boutons du menu

Valeurs DMX

9-CH

Canal Fonction Valeur Pourcentage/Paramétrage
1 Gradateur 000 ⇔ 255 0–100%
2 Blanc chaud 000 ⇔ 255 0–100%
3 Blanc froid 000 ⇔ 255 0–100%
4 Ambre 000 ⇔ 255 0–100%
5 Macros de couleur	000 ⇔ 015 Aucune fonction
	016 ⇔ 255 Macros de couleur
6 Stroboscope	000 ⇔ 015 Aucune fonction
	016 ⇔ 255 Stroboscope, lent à rapide
7	Programmes automatiques/son-actif	000 ⇔ 031 Aucune fonction
		032 ⇔ 063 Stroboscope à pulsation (0–100%)	2–4 canaux devraient être actifs
		064 ⇔ 095 Stroboscope à pulsation (100%–0)
		096 ⇔ 127 Stroboscope à pulsation (100%–0–100%)
		128 ⇔ 159 Transition automatique en fondu
		160 ⇔ 191 Transition automatique en accroche (3 couleurs)
		192 ⇔ 223 Transition automatique en accroche (7 couleurs)
		224 ⇔ 249 Mode d'activation par le son (3 couleurs)
		250 ⇔ 255 Mode d'activation par le son (7 couleurs)
8	Vitesse(lorsque le canal 7 est entre 032 ⇔ 223)	000 ⇔ 255 Vitesse du programme, lent à rapide
	Sensibilité au son(lorsque le canal 7 est entre 224 ⇔ 255)	000 ⇔ 010 Sensibilité au son désactivée
		011 ⇔ 255 Sensibilité au son, basse à élevée
9 Vitesse de gradation		000 ⇔ 051 Vitesse de gradation réglée depuis l'affichage
		052 ⇔ 101 Arrêt du mode de vitesse de gradation
		102 ⇔ 152 Mode 1 de vitesse de gradation (rapide)
		153 ⇔ 203 Mode 2 de vitesse de gradation (moyen)
		204 ⇔ 255 Mode 3 de vitesse de gradation (lent)

4-CH

Canal Fonction Valeur Pourcentage/Paramétrage
1 Gradateur 000 ⇔ 255 0–100%
2 Blanc chaud 000 ⇔ 255 0–100%
3 Blanc froid 000 ⇔ 255 0–100%
4 Ambre 000 ⇔ 255 0–100%

3-CH

Canal Fonction Valeur Pourcentage/Paramétrage
1 Blanc chaud 000 ⇔ 255 0–100%
2 Blanc froid 000 ⇔ 255 0–100%
3 Ambre 000 ⇔ 255 0–100%
