BEDIENUNGSANLEITUNG SlimPAR Pro W USB Chauvet

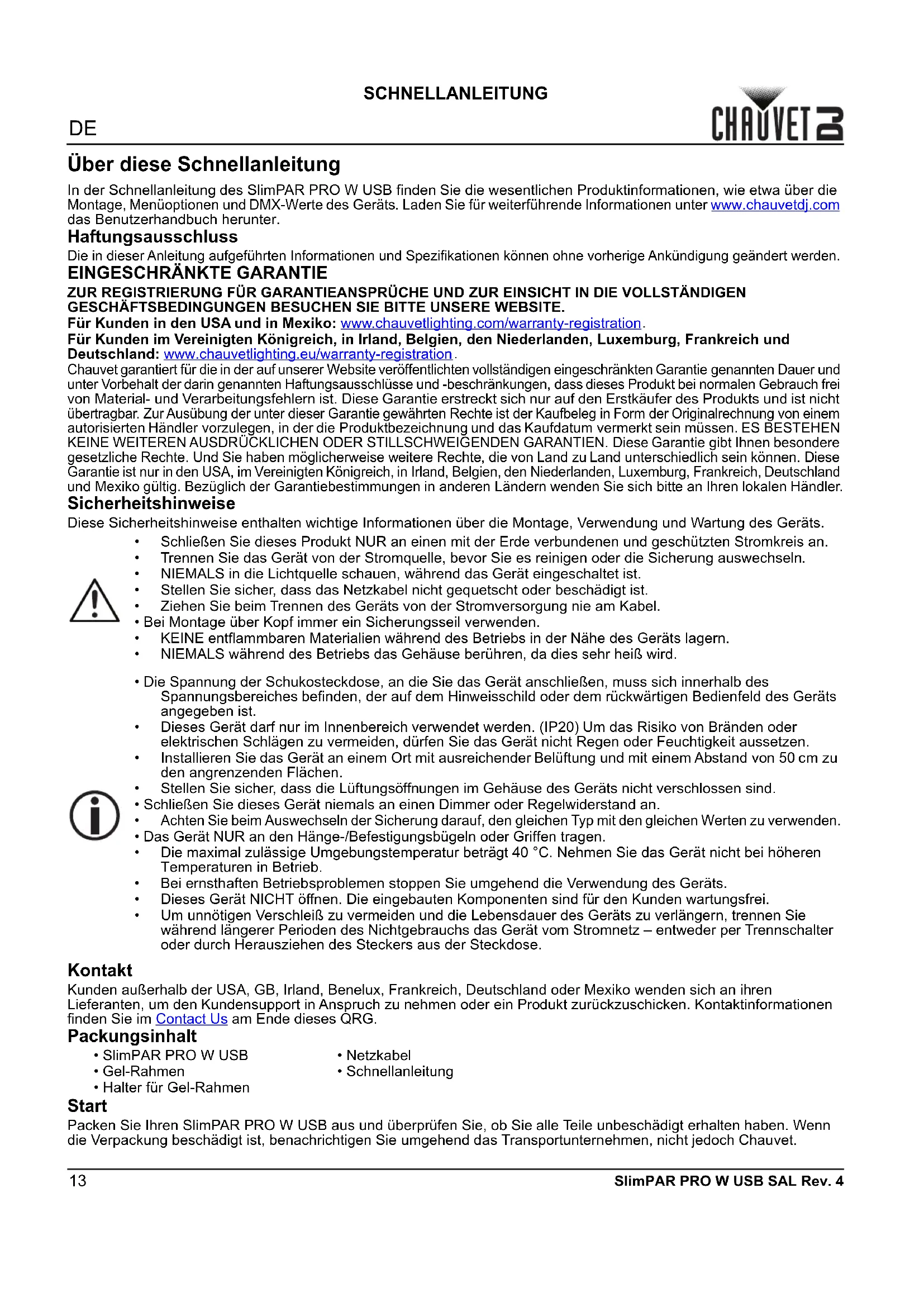

Über diese Schnellanleitung
In der Schnellanleitung des SlimPAR PRO W USB finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.
Haftungsausschluss
Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
EINGESCHRÄNKTE GARANTIE
ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.
Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.
Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.
Sicherheitshinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Kontakt
Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.
Packungsinhalt
- SlimPAR PRO W USB
- Gel-Rahmen
• Halter für Gel-Rahmen
- Netzkabel
- Schnellanleitung
Start
Packen Sie Ihren SlimPAR PRO W USB aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Serienschaltung der Geräte
Informationen zur maximalen Anzahl der SlimPAR PRO W USB IRC-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.
Auswechseln der Sicherung
- Trennen Sie das Gerät vom Stromnetz.
- Mithilfe eines Flachkopfschraubendrehers lockern Sie den Sicherungshalter und ziehen ihn gerade heraus.
- Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
- Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.
Montage
Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

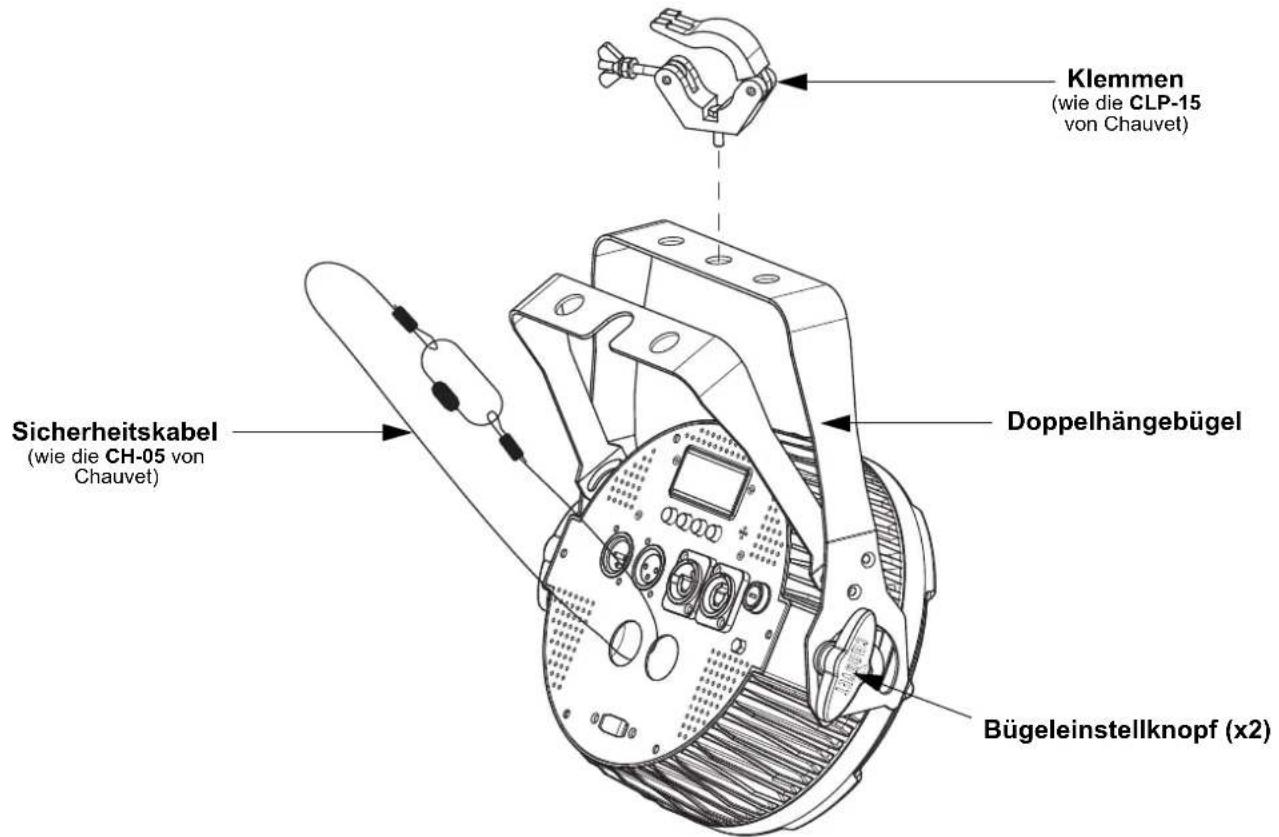

Montageansicht
| Taste Funktion | |
| Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption | |
| Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen | |
| Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen | |
Menükarte
| Modus Programmierebenen Beschreibung | |||
| DMX-Modus | 3-CH | 3-Kanal DMX-Modus | |
| 4-CH 4-Kanal DMX-Modus | |||
| 9-CH 9-Kanal DMX-Modus | |||
| Statische Farben C-- C | 1-7 Statische Farben | ||
| Automatische Programme P-- | P1 3-Farben-Programm (Snap) | ||
| P2 3-Farben-Programm (Pulse) | |||
| P3 7-Farben-Programm (Snap) | |||
| P4 7-Farben-Programm (Fading) | |||
| Programmgeschwindigkeit | S-- S--1-100 Programmgeschwindigkeit für P 1-4 | ||
| Musiksteuerungsprogramme | Snd | Snd1 3-Farben-Programm (Musiksteuerung) | |
| Snd2 7-Farben-Programm (Musiksteuerung) | |||
| Musikempfindlichkeit | SEnS | u--0-100 | Musikempfindlichkeit |
| Individuelle Farbmischung U-- | C000-255 | Benutzerdefinierte statische Farben kombiniert kaltweiß, bernsteinfarben und warmweiß | |
| A000-255 | |||
| W000-255 | |||
| Dimmergeschwindigkeits-Modus | dIM | OFF | Linearer Dimmer |
| dIM1 | Dimmergeschwindigkeitseinstellungen: dIM1 (langsam) bis dIM1 (schnell | ||
| dIM2 | |||
| dIM3 | |||
| Infrarot-Modus | SEr | On | Aktiviert oder deaktiviert die Infrarotsteuerung |
| OFF | |||
DMX-Verbindung
Der SlimPAR PRO W USB kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.
Startadresse
Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 504.
Master/Slave-Schaltung
Der SlimPAR PRO W USB verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.
IRC-6 (Infrarot-Fernbedienung)
Der SlimPAR PRO W USB ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.
D-Fi USB Konnektivität
Der SlimPAR PRO W USB kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb mit D-Fi USB finden Sie im Benutzerhandbuch.
ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.
Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menüschaltflächen sowie IR-Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:
- D-Fi USB
- Drahtgebundenes DMX
- Fernbedienung IRC-6
- Manuelle Bedienelemente und Menüschaltflächen
DMX-Werte
9-CH
| Kanal Funktion Wert Prozent/Einstellung | ||||
| 1 Dimmer 000 ⇔ 255 0–100% | ||||
| 2 Warmweiß 000 ⇔ 255 0–100% | ||||
| 3 Kaltweiß 000 ⇔ 255 0–100% | ||||
| 4 | Bernsteinfarben | 000 ⇔ 255 | 0–100% | |
| 5 | F a r b | 000 ⇔ 015 Keine Funktion | ||
| 016 ⇔ 255 Farbtöne | ||||
| 6 | S t r o | 000 ⇔ 015 Keine Funktion | ||
| 016 ⇔ 255 Strobe, langsam bis schnell | ||||
| 7 | Auto/Musiksteuerungs-Programme | 000 ⇔ 031 Keine Funktion | ||
| 032 ⇔ 063 Pulse-Strobe (0–100%) | Kanäle 2–4 muss aktiv sein | |||
| 064 ⇔ 095 Pulse-Strobe (100%–0) | ||||
| 096 ⇔ 127 Pulse-Strobe (100%–0–100%) | ||||
| 128 ⇔ 159 Übergang Auto-Fade | ||||
| 160 ⇔ 191 Übergang Auto-Snap (3 Farben) | ||||
| 192 ⇔ 223 Übergang Auto-Snap (7 Farben) | ||||
| 224 ⇔ 249 Musiksteuerungs-Modus (3 Farben) | ||||
| 250 ⇔ 255 Musiksteuerungs-Modus (7 Farben) | ||||
| 8 | Geschwindigkeit(wenn Kanal 7 von 032 ⇔ 223reicht) | 000 ⇔ 255 Programmgeschwindigkeit, langsam bis schnell | ||
| Empfindlichkeit(wenn Kanal 7 von 224 ⇔ 255reicht) | 000 ⇔ 010 Musikempfindlichkeit auf | |||
| 011 ⇔ 255 Musikempfindlichkeit, niedrig bis hoch | ||||
| 9 Dimmergeschwindigkeit | 000 ⇔ 051 Dimmergeschwindigkeit von Anzeige eingestellt | |||
| 052 ⇔ 101 Dimmergeschwindigkeits-Modus aus | ||||
| 102 ⇔ 152 Dimmergeschwindigkeits-Modus 1 (schnell) | ||||
| 153 ⇔ 203 Dimmergeschwindigkeits-Modus 2 (mittelschnell) | ||||
| 204 ⇔ 255 Dimmergeschwindigkeits-Modus 3 (langsam) | ||||
4-CH
| Kanal | Funktion | Wert | Prozent/Einstellung |
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Warmweiß | 000 ⇔ 255 | 0–100% |
| 3 | Kaltweiß | 000 ⇔ 255 | 0–100% |
| 4 | Bernsteinfarben | 000 ⇔ 255 | 0–100% |
3-CH
| Kanal | Funktion | Wert | Prozent/Einstellung |
| 1 | Warmweiß | 000 ⇔ 255 | 0–100% |
| 2 | Kaltweiß | 000 ⇔ 255 | 0–100% |
| 3 | Bernsteinfarben | 000 ⇔ 255 | 0–100% |
