Tipo di prodotto	Proiettore LED a effetto
Marca	Chauvet
Modello	SlimPAR Pro H USB
Alimentazione	100-240 VAC, 50/60 Hz (universale)
Fonti luminose	7 LED: rosso, verde, blu, ambra, bianco, ultravioletto
Canali DMX	6, 7 o 12 canali
Modalità di controllo	DMX, master/slave, autonomo, infrarossi (IRC-6), D-Fi USB
Programmi automatici	4 programmi: 6 colori (aggancio/pulsazione), 32 colori (aggancio/sfumato)
Modalità attivata dal suono	Sì, con sensibilità regolabile
Temperatura ambiente max	40 °C
Grado di protezione	IP20 (solo per uso interno)
Montaggio	Sospensione con cavo di sicurezza obbligatorio
Fusibile	Sostituibile, utilizzare un fusibile dello stesso tipo e amperaggio
Accessori inclusi	Cavo di alimentazione, portafiltro, supporto per gelatina, manuale di riferimento
Manutenzione e pulizia	Scollegare prima della pulizia; non aprire (nessuna parte riparabile dall'utente)
Istruzioni di sicurezza	Non esporre gli occhi alla sorgente luminosa; non ostruire le fessure di ventilazione; utilizzare esclusivamente il supporto di fissaggio per sollevare l'apparecchio
Garanzia	Limitata, secondo le condizioni consultabili sul sito Chauvet

Domande frequenti - SlimPAR Pro H USB Chauvet

Come collegare il SlimPAR Pro H USB a un controller DMX?

Utilizzare un cavo DMX standard. Collegare il cavo all'ingresso DMX del proiettore e impostare l'indirizzo di partenza tramite il menu DMX (modalità 6CH, 7CH o 12CH). L'indirizzo DMX massimo consigliato è 501 per accedere a tutti i canali.

Come impostare l'indirizzo DMX?

Premere MENU fino a visualizzare DMX, premere ENTER, quindi utilizzare UP/DOWN per selezionare la modalità (6CH, 7CH o 12CH) e l'indirizzo (B004 a 512). Confermare con ENTER.

Cosa fare se il LED non si accende?

Verificare che l'apparecchio sia correttamente collegato e che il fusibile non sia bruciato. Scollegare, sostituire il fusibile con uno dello stesso tipo e amperaggio. Se il problema persiste, contattare l'assistenza tecnica.

Come utilizzare la modalità attivata dal suono?

Nel menu, selezionare Snd (Snd1 o Snd2) e regolare la sensibilità tramite SEnS (u--0-100). L'apparecchio reagirà alla musica tramite il microfono integrato.

Il telecomando IR non funziona. Cosa fare?

Assicurarsi che la modalità infrarossi sia attivata nel menu (SEr su On). Verificare che la batteria del telecomando sia funzionante. Il modulo D-Fi USB disattiva il telecomando IR una volta collegato.

Posso utilizzare il SlimPAR Pro H USB all'aperto?

No, il grado di protezione è IP20 (solo per uso interno). Non esporlo alla pioggia o all'umidità per evitare rischi di incendio o scossa elettrica.

Come configurare la modalità master/slave?

Collegare i proiettori in cascata DMX. Impostare il proiettore master in modalità autonoma (programma automatico o attivato dal suono) e gli slave in modalità DMX con l'indirizzo appropriato. Consultare il manuale di istruzioni per i dettagli.

Cosa fare se l'apparecchio si surriscalda?

Spegnere immediatamente l'apparecchio e lasciarlo raffreddare. Assicurarsi che le fessure di ventilazione non siano ostruite e che la temperatura ambiente non superi i 40 °C. Non far funzionare l'apparecchio in spazi chiusi.

Come utilizzare il modulo D-Fi USB?

Collegare il modulo D-Fi USB alla porta USB dell'apparecchio. Impostare l'interruttore DIP sul canale desiderato, quindi configurare la personalità e l'indirizzo DMX tramite il menu. Attenzione: collegare solo moduli D-Fi USB, per evitare di danneggiare l'apparecchio.

Come creare un colore statico personalizzato?

Nel menu, selezionare U-- e regolare i valori di rosso (r000-255), verde (g000-255), blu (b000-255), ambra (A000-255), bianco (W000-255) e ultravioletto (P000-255) per ottenere la tonalità desiderata.

MANUALE UTENTE SlimPAR Pro H USB Chauvet

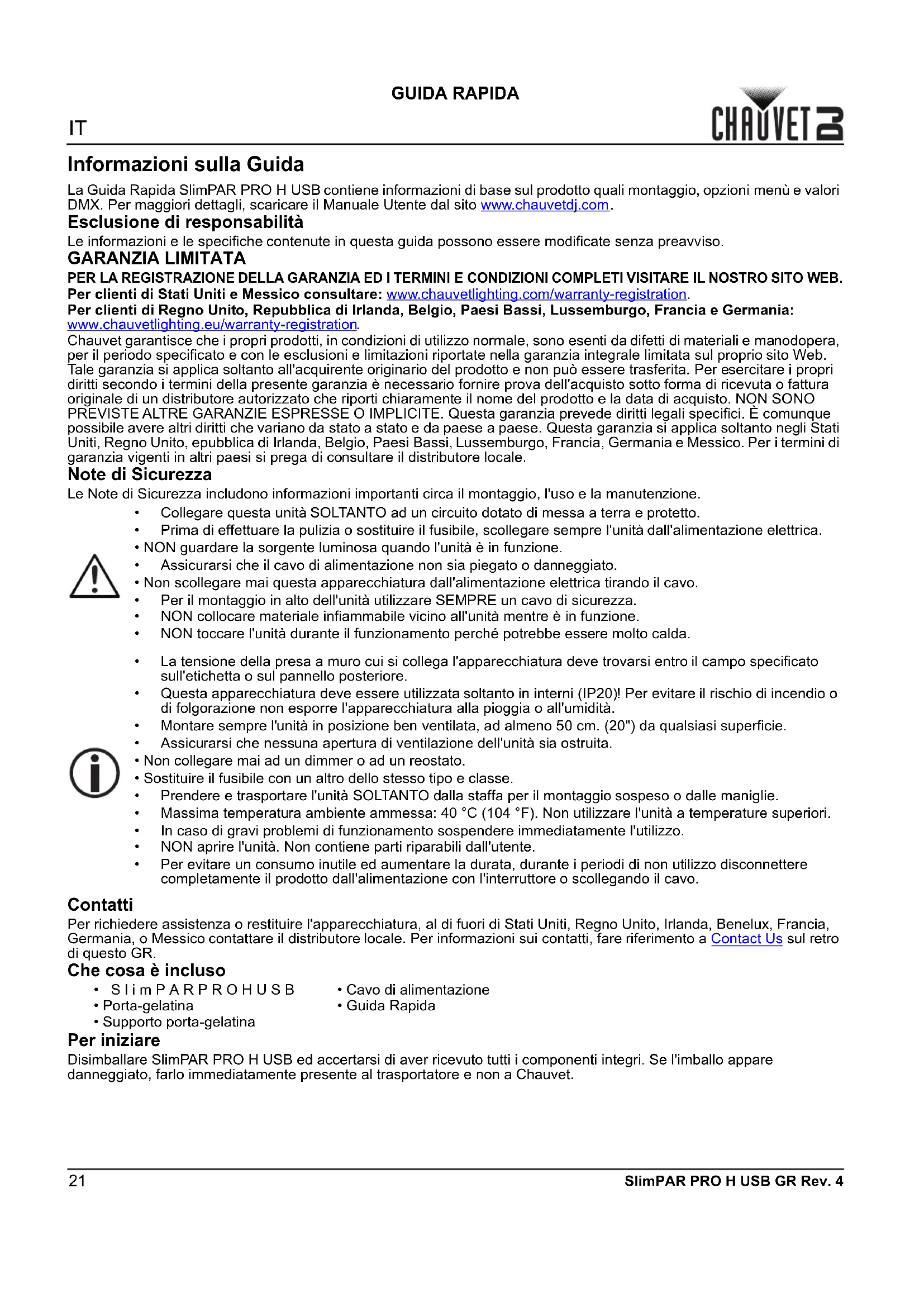

Informazioni sulla Guida

La Guida Rapida SlimPAR PRO H USB contiene informazioni di base sul prodotto quali montaggio, opzioni menu e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal site www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contente in questa guida possono essere modificare alla preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETIT VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio situ Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non vuo essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto molto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. É comunque possibile averre altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultrare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare esta unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.

Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

Non scollegare mai esta appearechiatura dall'alimentazione elettrica tirando il cavo.

Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
NON collocare materiale inflammabile vicino all'unità perché è in funzione.
NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il Campo specificato sull'etichetta o sul pannello posteriori.
- Questa apparecchiatura delve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

Assicurarsi che nessuna aperture di ventilazione dell'unità sua ostruita.

Non collegare mai ad un dimmer o ad un reostato.
Sostituire il fusibile con un'alto dello stesso tipo e classe.
- Prendere e trasportare l'unità SOLTANTO alla staffa per il montaggio sospeso o dalle maniglie.
Massima temperatura ambiente ammessa: 40^ (104°F). Nonutilizzato l'unità a temperature superiore.
In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
NON apriere l'unità. Non contiene parti riparabili dall'utente.
Per evitare un consumo inutil ed augmentare la durata, durante i periodi di non utilizzo disconnettere completeness il prodotto dall'alimentazione con l'interrottore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Checosae incluso

SlimPARPROHUSB

Cavo di alimentazione

• Porta-gelatina

Guida Rapida

Supporto porta-gelatina

Per iniziare

Disimballare SlimPAR PRO H USB ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appara danneggiato, farlo immediamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100-240 V CA, 50/60 Hz.

Per evitarne l'ecccessiva usura e migliorarne la durata nel tempo, scollegare l'unità alla presa elettrica o disattivare l'alimentazione tramite l'apposto interrottore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in Cascata a 120 V oppure a 240 V,fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Utilizzando un giravite a testa piatta, allentare il portafusabile e tirarlo verso l'esterno.
3. Rimuovere il fusabile bruciato e sostuirlo con uno identico.
4. Reinserire il portafusabile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

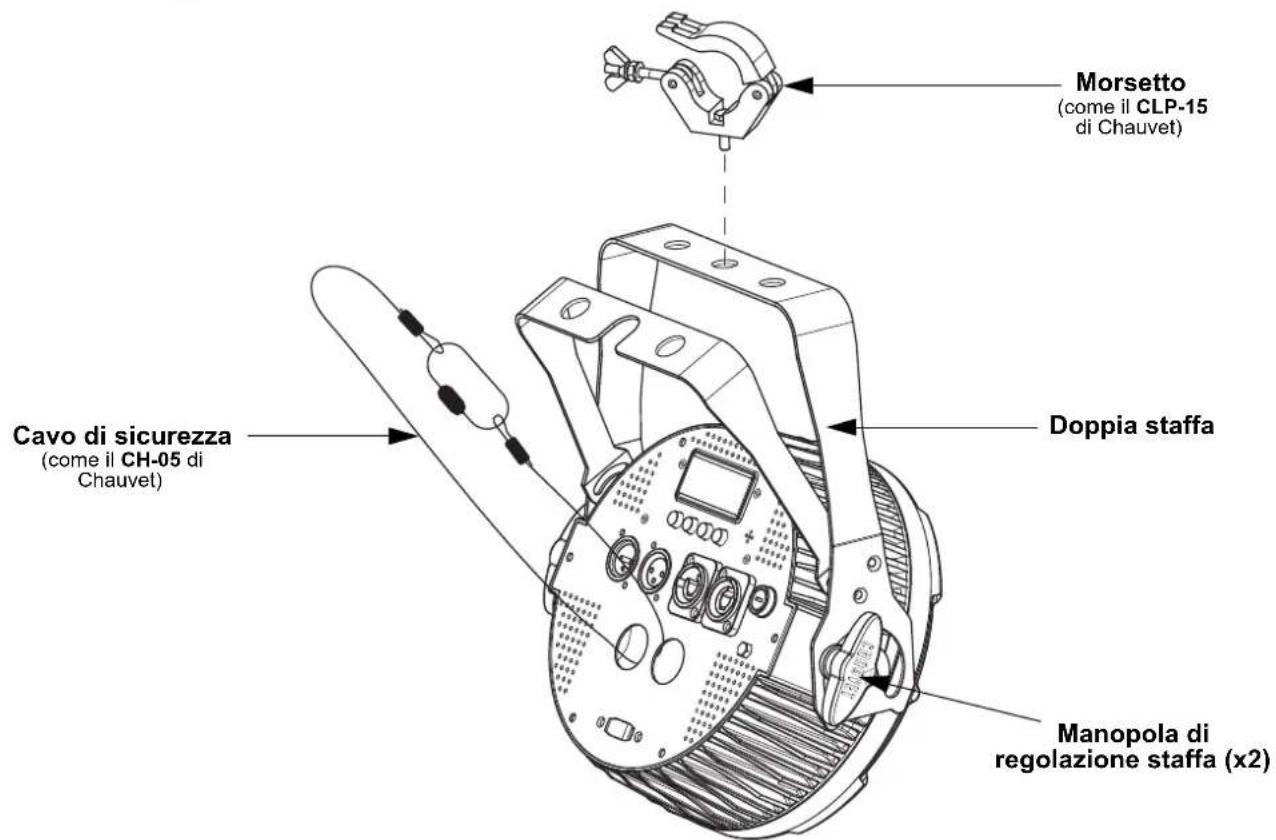

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
<MENU>	Consente di uscire dal menù o alla funzione corrente
<UP>	Consente di spostarsi verso l'alto nell'élenco menù e di augmentare il valore numerico all'interno di una funzione
<DOWN>	Consente di spostarsi verso il basso nell'élenco menù e di diminuire il valore numerico all'interno di una funzione
<ENTER>	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Modalità Livelli di	programmazione Descrizione
Modalità DMX	6-CH	alietoDMX 12cani	Modalità DMX 6 canali
	7-CH Modality DMX 12	nali
	12CH Modality DMX 12	anali
Colori statici C-- C 1-63 Colori statici
Programmi automatici P-		P1 Programma 6-colore (snap)
		P2 Programma 6-colore (impulso)
		P3 Programma 32-colore (snap)
		P4 Programma 32-colore (fading)
Velocità programma S-	S--1-100 Velocità programma per P1-P4
Programma attivati suono	Snd	Snd1	Programma 6-colore (attivazione sonora)
		Snd2	Programma 32-colore (attivazione sonora)
Sensibilità al suono	SEnS	u--0-100	Sensibilità sonora
Mixaggio colori personalizzati	U--	r000-255	Colori statici personalizzati
		g000-255
		b000-255	Combinazione di rosso, verde, blu, ambra, bianco e ultravioletto
		A000-255
		W000-255
		P000-255
Modalità velocità dimmer	dIM	OFF	Dimmer lineare
		dIM1	Impostazioni velocità dimmer: dIM1 (lento) a dIM1 (velocity)
		dIM2
		dIM3
Modalità infrarosso	SEr	On	Abilita o disabilita il controllo a infrarosso
		OFF

Collegamento DMX

SlimPAR PRO H USB può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di但这a unità sono continue nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiornente raccommando è 501.

Collegamento Master/Slave

In modalità Master/Slave, SlimPAR PRO H USB utilizes il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di但这a unità per il funzionamento Master/Slave sono continue nel Manuale Utente.

IRC-6 (Telecomando a infrarossi)

SlimPAR PRO H USB è totalmente compatible con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scarcarne le relative istruzioni, visitare il site Web www.chauvetdj.com.

Connettivita D-Fi USB

SlimPAR PRO H USB più divertare un ricetrasmettitore wireless D-Fi utiliserlo il D-Fi USB di CHAUVET DJ. è sufficiente impostare il DIP switch del canale di ricezione/trasmissione dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di但这a unità per il funzionamento D-Fi USB sono continue nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controlo del prodotto. DMX cablato, controlo manuale del display / pulsanti del menu ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Telecomando IRC-6
4. Display digitale manuale / Pulsanti del menu

Valori DMX 12CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Dimmer 000 ⇌ 255 0-100%
2 Rosso 000 ⇌ 255 0-100%
3 Verde 000 ⇌ 255 0-100%
4 Blu 000 ⇌ 255 0-100%
5 Ambra 000 ⇌ 255 0-100%
6 B i a n	c o	0 0 0	\Leftrightarrow 255 0-100%
7 Ultravioletto 000 ⇌ 255 0-100%
8 Strobo	000 ⇌ 015	Nessuna funzione
	016 ⇌ 255	Stroboscopio, da lento a veloce
9 Macro colori	000 ⇌ 015	Nessuna funzione
	016 ⇌ 255	Macro colori
10 Programmi automatici/attivati suono	000 ⇌ 031	Nessuna funzione
	032 ⇌ 063	Strobo impulso (0-100%)	2-7 canali devono essereattivi
	064 ⇌ 095	Strobo impulso (100%-0)
	096 ⇌ 127	Strobo impulso (100%-0-100%)
	128 ⇌ 159	Transizione Auto fade
	160 ⇌ 191	Transizione auto snap (6 colori)
	192 ⇌ 223	Transizione auto snap (32 colori)
	224 ⇌ 249	Modalità attivazione sonora (6 colori)
	250 ⇌ 255	Modalità attivazione sonora (32 colori)
11 Velocità programmab(in can. 10 è 032 ⇌ 223)	000 ⇌ 255	Velocità programmab, da lento a veloce
Sensibilità sonora(in can. 10 è 224 ⇌ 255)	000 ⇌ 010	Sensibilità sonora disattivata
	011 ⇌ 255	Sensibilità sonora, da basso ad alto
12 Modalità velocità dimmer	000 ⇌ 051	Velocità dimmer impostata da display
	052 ⇌ 101	Modalità dimmer disattivata
	102 ⇌ 152	Modalità velocità dimmer 1 (velocity)
	153 ⇌ 203	Modalità velocità dimmer 2 (media)
	204 ⇌ 255	Modalità velocità dimmer 3 (lenta)

7-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Dimmer 000 ⇌ 255 0–100%
2 Rosso 000 ⇌ 255 0–100%
3 Verde 000 ⇌ 255 0–100%
4 Blu 000 ⇌ 255 0–100%
5 Ambra 000 ⇌ 255 0–100%
6	B i a n	c o	0 0 0 ⇌ 255 0–100%
7 Ultravioletto 000 ⇌ 255 0–100%

6-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Rosso 000 ⇌ 255 0–100%
2 Verde 000 ⇌ 255 0–100%
3 Blu 000 ⇌ 255 0–100%
4 Ambra 000 ⇌ 255 0–100%
5	B i a n	c o	0 0 0 ⇌ 255 0–100%
6 Ultravioletto 000 ⇌ 255 0–100%
