Tipo de producto	Proyector LED de efecto
Marca	Chauvet
Modelo	SlimPAR Pro H USB
Alimentación	100-240 VCA, 50/60 Hz (universal)
Fuentes de luz	7 LED: rojo, verde, azul, ámbar, blanco, ultravioleta
Canales DMX	6, 7 o 12 canales
Modos de control	DMX, maestro/esclavo, autónomo, infrarrojo (IRC-6), D-Fi USB
Programas automáticos	4 programas: 6 colores (fijo/pulso), 32 colores (fijo/difuminado)
Modo activado por sonido	Sí, con sensibilidad ajustable
Temperatura ambiente máx.	40 °C
Índice de protección	IP20 (uso interior únicamente)
Montaje	Suspensión con cable de seguridad obligatorio
Fusible	Reemplazable, usar un fusible del mismo tipo y amperaje
Accesorios incluidos	Cable de alimentación, portagelatina, soporte de gelatina, manual de referencia
Mantenimiento y limpieza	Desconectar antes de limpiar; no abrir (ninguna pieza reparable por el usuario)
Instrucciones de seguridad	No exponer los ojos a la fuente de luz; no obstruir las ranuras de ventilación; usar exclusivamente el soporte de fijación para levantar el aparato
Garantía	Limitada, según las condiciones consultables en el sitio web de Chauvet

Preguntas frecuentes - SlimPAR Pro H USB Chauvet

¿Cómo conectar el SlimPAR Pro H USB a un controlador DMX?

Utilice un cable DMX estándar. Conecte el cable a la entrada DMX del proyector y ajuste la dirección de inicio mediante el menú DMX (modo 6CH, 7CH o 12CH). La dirección DMX máxima recomendada es 501 para acceder a todos los canales.

¿Cómo ajustar la dirección DMX?

Presione MENU hasta que aparezca DMX, presione ENTER, luego use UP/DOWN para elegir el modo (6CH, 7CH o 12CH) y la dirección (B004 a 512). Confirme con ENTER.

¿Qué hacer si el LED no se enciende?

Verifique que el aparato esté correctamente conectado y que el fusible no esté fundido. Desconecte, reemplace el fusible por uno del mismo tipo y amperaje. Si el problema persiste, contacte al soporte técnico.

¿Cómo usar el modo activado por sonido?

En el menú, seleccione Snd (Snd1 o Snd2) y ajuste la sensibilidad mediante SEnS (u--0-100). El aparato reaccionará a la música a través del micrófono incorporado.

El control remoto IR no funciona. ¿Qué hacer?

Asegúrese de que el modo infrarrojo esté activado en el menú (SEr en On). Verifique que la pila del control remoto funcione. El módulo D-Fi USB desactiva el control remoto IR una vez conectado.

¿Puedo usar el SlimPAR Pro H USB en exteriores?

No, el índice de protección es IP20 (uso interior únicamente). No lo exponga a la lluvia o la humedad para evitar cualquier riesgo de incendio o descarga eléctrica.

¿Cómo configurar el modo maestro/esclavo?

Conecte los proyectores en cadena DMX. Ajuste el proyector maestro en modo autónomo (programa automático o activado por sonido) y los esclavos en modo DMX con la dirección adecuada. Consulte el manual de usuario para los detalles.

¿Qué hacer si el aparato se sobrecalienta?

Apague inmediatamente el aparato y déjelo enfriar. Asegúrese de que las ranuras de ventilación no estén obstruidas y que la temperatura ambiente no supere los 40 °C. No haga funcionar el aparato en espacios confinados.

¿Cómo usar el módulo D-Fi USB?

Conecte el módulo D-Fi USB al puerto USB del aparato. Ajuste el interruptor DIP al canal deseado, luego configure la personalidad y la dirección DMX mediante el menú. Atención: solo conecte módulos D-Fi USB, de lo contrario podría dañar el aparato.

¿Cómo crear un color estático personalizado?

En el menú, seleccione U-- y ajuste los valores de rojo (r000-255), verde (g000-255), azul (b000-255), ámbar (A000-255), blanco (W000-255) y ultravioleta (P000-255) para obtener el tono deseado.

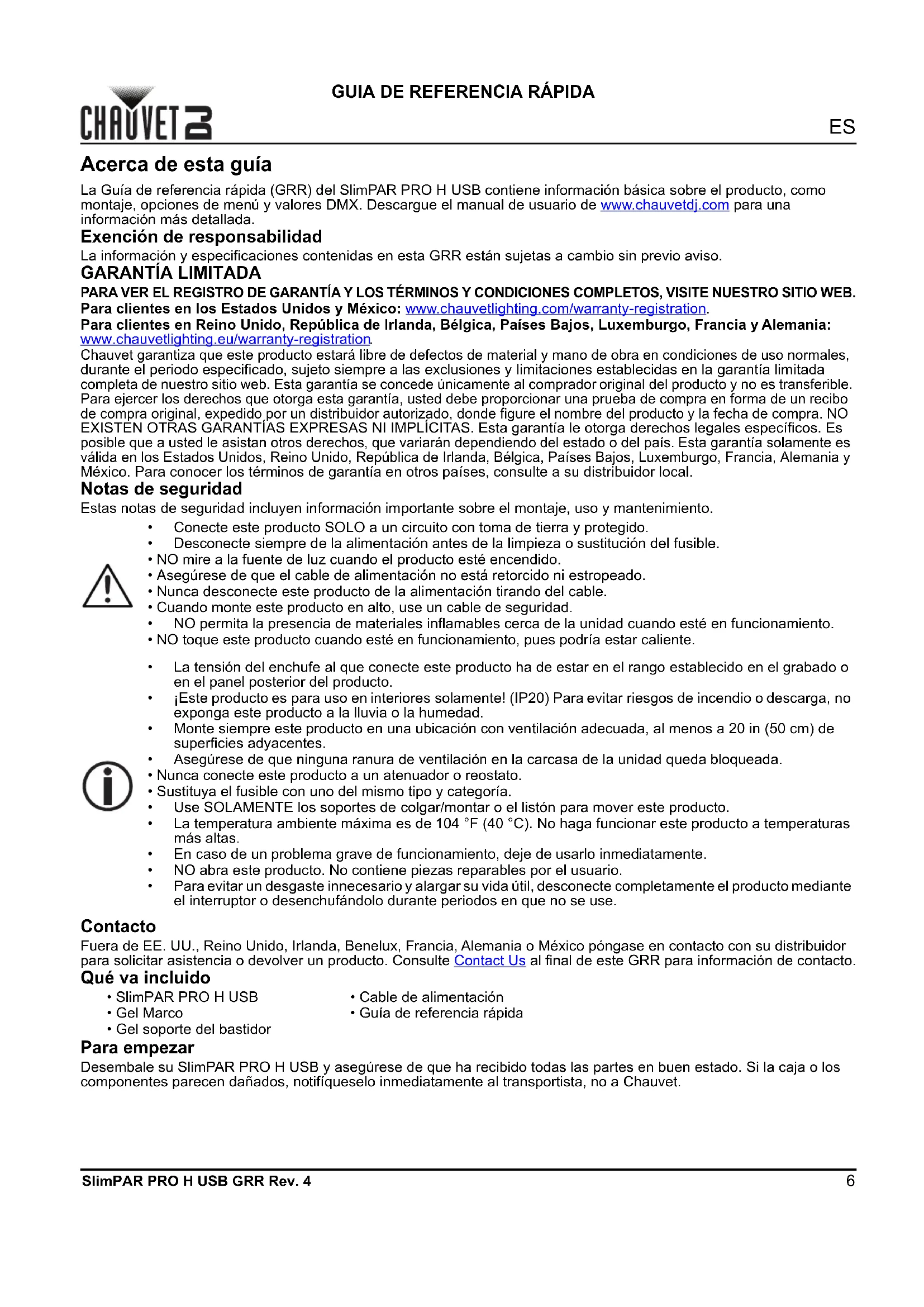

MANUAL DE USUARIO SlimPAR Pro H USB Chauvet

La Guía de referencia<rápida (GRR) del SlimPAR PRO H USB contiene información báscica sobre el producto, como montaje,.optiones de menu y价值观 DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exencion de responsabilidad

La informacion y specifications containidas en esta GRR estan susjetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTIA Y LOS TERMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clients en los Estados Unidos y Mexico: www.chauvetlighting.com/warranty-registration.

Para clients en Reino Unido, Republica de Irlanda, Bulgica, Paises Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este produit estara libre de defectos de material y mano de obra en condidiones de uso normales, durante el periodo especificado, sujejo siempre a las excluiones y limitaciones existentes en la garantia limitada completa de是我国o situ web. esta garantia se concede unicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantia, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizzato,onde figure el nombre del producto y la Fecha de compra.NO EXISTEN OTRAS GARANTIAS EXPRESAS NI IMPLICITAS.Esta garantia le otorgaarethros legales especificos. Es posible que austed le asistan os Rights,que variaran dependiendo del estado o del Pais. esta garantia solamente es valida en los Estados Unidos, Reino Unido, Republica de Irlanda, Blgica, Paises Bajos, Luxemburgo, Francia, Alemania y Mexico. Para concer Los tnermos de garantia en otros paises, consulte a su distribuidor local.

Notas de seguridad

Estas notas de segudad incluyen informacion importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegado.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto está encendido.
• Asegürese de que el cable de alimentación no está retorcido niestropeado.
• Nunca desconecte este producto de la alimentacion tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
  NO permita la presencia de materiales inflamables circa de la unidad cuando este en funciona.
• NO toque este producto cuando esté en funcióncimiento, puis podrá estar caliente.
  La tension del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
• Este producto es para uso en interiores solamente! (IP20) Para evaporar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
  Monte sempre este producto en una ubicacion con ventilacion adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegürese de que ninguna ranura de ventilación en la carcaja de la unidad quedaBloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoria.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente maxima es de 104^ ( 40^ ). No haga funcionalo este producto a temperatas mas altas.
• En caso de un problema grave de funciona,[2] dejanque uso inmediamente.
  NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecasar y alargar su vida uyil, desconecte completeness el producto mediente el interruptor o desenchufandolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o Mexicopongase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para informacion de contacto.

Que va incluido

• SlimPAR PRO H USB

Cable de alimentacion

Gel Marco

Guia de referencia rápida

• Gel soporte del bastidor

Para empezar

Desembale su SlimPAR PRO H USB y asegürese de que ha recibo todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifiesquelino inmediamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentacion con detectacion automatica que pueda functionar con un rango de tension de entrada de 100-240 VCA, 50/60 Hz.

Para evaporar un desgaste innecasar y alargar su vida uy, desconecte complemente el producto mediate el interruptor o desenchufandolo durante periodos en que no se use.

Alimentación en capena

Para ver el máximo número de SlimPAR PRO H USB que se pueda alimentar en capena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

Sustitución del fusible

1. Desconecte el producto de la alimentacion.
2. Con7a de un destornllador de cabeza plana, desatornille el portafusibles y extragalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con除外 del mesmo tipo y categoria.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentacion.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

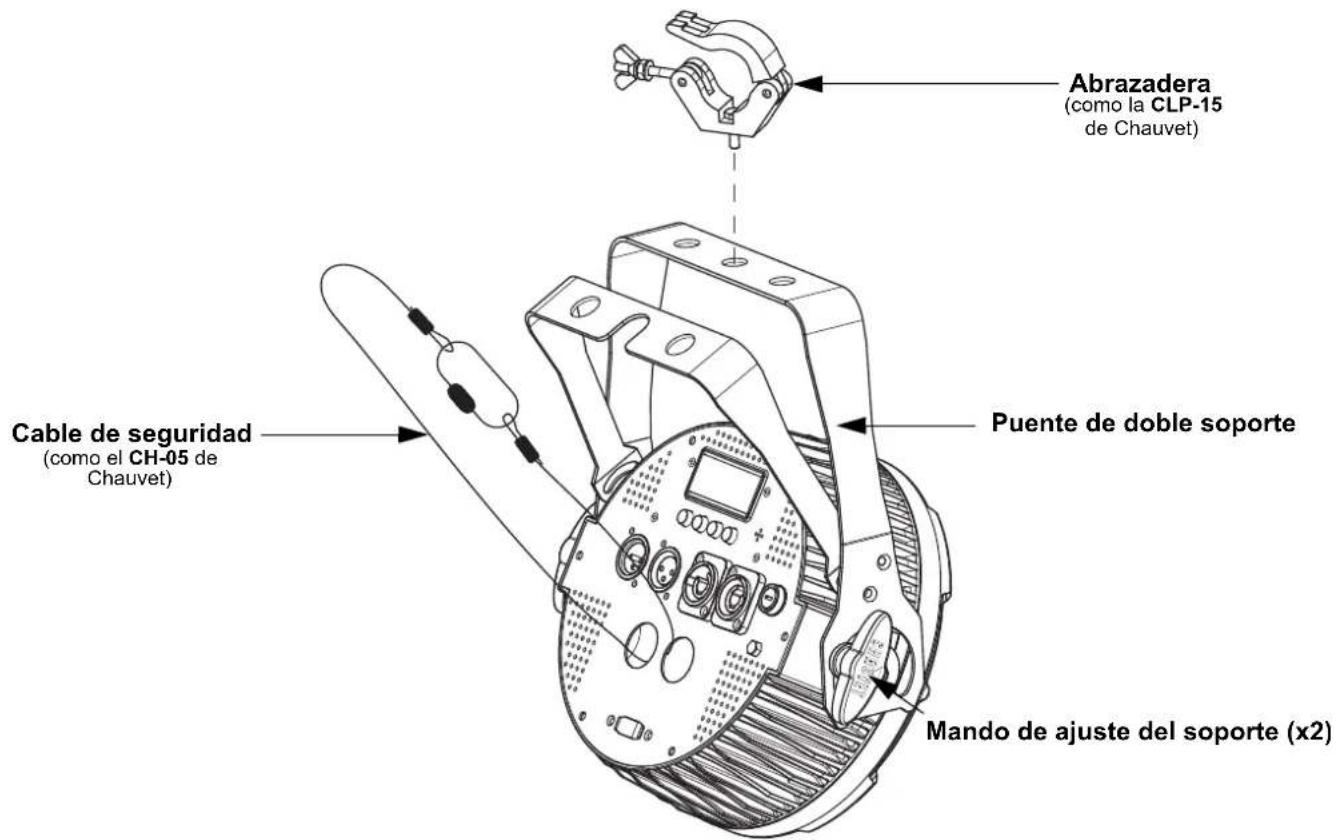

Diagrama de montaje

Descripción del panel de control

Botón Función
<MONTH> Sale del筷 o funciona actual
<UP>	Navega hace arriba por la lista de筷 y aumento el valor numérico cuando está en una funciona
<DOWN>	Navega hace abajo por la lista de筷 y disminuya el valor numérico cuando está en una funciona
<ENTER>	Habilità el筷actualmente en pantalla o configura el valor selecciónadoactualmente dentro de la funciona selecciónada

Mapa de menu

Modo Niveles de	programación Descripción
Modo DMX	6-CH	D004-512 canoDMX de 12 canales	Modo DMX de 6 canales
	7-CH Modo		nales
	12CH Modo		nales
Colores estáticos C-- C	1-63 Colores	estáticos
Programas automatéticos P--	--	P1 Programa de 6 colores (cambio)
		P2 Programa de 6 colores (pulso)
		P3 Programa de 32 colores (cambio)
		P4 Programa de 32 colores (fundido)
Velocidad de programa	S--	S--1-100	Velocidad de programa para P1-4
Programas activado por sonido	Snd	Snd1	Programa activo por sonido de 6 colores
		Snd2	Programa activo por sonido de 32 colores
Sensibilidad al sonido	SEnS	u--0-100	Sensibilidad al sonido
Mezcla de color personalizzato	U--	r000-255	Colores estátics personalizadosCombina rojo, verde, azul, ámbar, blanco y ultravioleta
		g000-255
		b000-255
		A000-255
		W000-255
		P000-255
Modo velocidad de atenuador	dIM	OFF	Atenuador lineal
		dIM1	Ajustes de velocidad de atenuador: dim1 (lento) a dim1 (rapido)
		dIM2
		dIM3
Modo infrarrojo	SEr	On	Activa o desactiva el control infrarrojo
		OFF

Enlace DMX

El SlimPAR PRO H USB puedeFuncar con un controlador DMX cuando se enlaza por conexiones series DMX. Las instrucciones para connectar y configurar este producto para functionamento DMX estan en el Manual de usuario. Si no está familiarizzato con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicia

Para asegurar acceso total a todos los canales en cada modo DMX, la direccion DMX más recommendable es 501.

Conexión Maestro/Esclavo

El SlimPAR PRO H USB usa la connexion de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funciona el manual de usuario.

IRC-6 (control remoto por infrarrojos)

El SlimPAR PRO H USB es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para informacion adicional sobre el IRC-6 o paradescendingar las instruetiones, consulte www.chauvetdj.com.

Conectividad D-Fi USB

El SlimPAR PRO H USB tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalábrico utilizing el D-Fi USB de CHAUVET DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi, enchufelo en el puerto USB y luego configure la personalidad DMX del producto y la direction DMX. Consulte las cuales instrucciones para conectar y configurar este producto para funciona el D-Fi USB en el Manual de usuario.

|ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podra producir daños al producto.

Una vez connectado, el D-Fi USB.tomaré el control del producto. El DMX por cable, el control de pantalla manual/botones de menu y el IRC-6 no estaran disponibles hasta que desconnecte el D-Fi USB. Los niveles de prioridad son:

1. D-Fi USB
2. DMX por cable
3. Mando a distancia IRC-6
4. Control de pantalla manual/botones de menu

Valores DMX 12CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇌ 255 0-100%
2	R o j o	0	0 0 ⇌ 255 0-100%
3 Verde 000 ⇌ 255 0-100%
4	A z u l	0	0 0 ⇌ 255 0-100%
5 Àmbar 000 ⇌ 255 0-100%
6	Blanco	000 ⇌ 255	0-100%
7	Ultravioleta	000 ⇌ 255	0-100%
8 Estroboscopio		000 ⇌ 015 Sin funciona
		016 ⇌ 255	Estroboscopio, lenta a=rápida
9 Macros de color		000 ⇌ 015 Sin funciona
		016 ⇌ 255	Macros de color
10	Programas automatéticos/activado por sonido	000 ⇌ 031 Sin funciona
		032 ⇌ 063	Estroboscopio pulso (0-100%)
		064 ⇌ 095	Estroboscopio pulso (100-0%)
		096 ⇌ 127	Estroboscopio pulso (0-100-0%)
		128 ⇌ 159	Transmisión fade automatístico
		160 ⇌ 191	Transmisión instantánea automatística (6 colores)
		192 ⇌ 223	Transmisión instantánea automatística (32 colores)
		224 ⇌ 249	Modo activación por sonido (6 colores)
		250 ⇌ 255	Modo activación por sonido (32 colores)
11	Velocidad de programa (cuando el C 10 está entre 032 ⇌ 223)	000 ⇌ 255	Velocidad de programa, lenta a rápida
	Sensibilidad al sonido (cuando el C 10 está entre 224 ⇌ 255)	000 ⇌ 010	Sensibilidad al sonido desactivada
		011 ⇌ 255	Sensibilidad al sonido, bajo a alto
12	Modo velocidad del atenuador	000 ⇌ 051	Ajuste de la velocidad del atenuador desde la pantalla
		052 ⇌ 101	Modo velocidad del atenuador apagado
		102 ⇌ 152	Modo velocidad del atenuador 1 (rápida)
		153 ⇌ 203	Modo velocidad del atenuador 2 (intermedia)
		204 ⇌ 255	Modo velocidad del atenuador 3 (lenta)

7-CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇌ 255 0-100%
2	R o j o	0	0 0 ⇌ 255 0-100%
3 Verde 000 ⇌ 255 0-100%
4	A z u l	0	0 0 ⇌ 255 0-100%
5 Ambar 000 ⇌ 255 0-100%
6	B l a n	c o	0 0 0 ⇌ 255 0-100%
7	Ultravioleta	000 ⇌ 255	0-100%

6-CH

Canal Función Valor Porcentaje/Configuración
1	R o j o	0	0 0 ⇌ 255 0-100%
2 Verde 000 ⇌ 255 0-100%
3	A z u l	0	0 0 ⇌ 255 0-100%
4 Àmbar 000 ⇌ 255 0-100%
5	B l a n	c o	0 0 0 ⇌ 255 0-100%
6	Ultravioleta	000 ⇌ 255 0-100%
