Type de produit	Projecteur LED à effet
Marque	Chauvet
Modèle	SlimPAR Pro H USB
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Sources lumineuses	7 LEDs : rouge, vert, bleu, ambre, blanc, ultra-violet
Canaux DMX	6, 7 ou 12 canaux
Modes de contrôle	DMX, maître/esclave, autonome, infrarouge (IRC-6), D-Fi USB
Programmes automatiques	4 programmes : 6 couleurs (accroche/pulsation), 32 couleurs (accroche/fondu)
Mode son-activé	Oui, avec sensibilité réglable
Température ambiante max.	40 °C
Indice de protection	IP20 (usage intérieur uniquement)
Montage	Suspension avec câble de sécurité obligatoire
Fusible	Remplaçable, utiliser un fusible de même type et ampérage
Accessoires inclus	Cordon d'alimentation, porte-gélatine, support de gélatine, manuel de référence
Entretien et nettoyage	Débrancher avant nettoyage ; ne pas ouvrir (aucune pièce réparable par l'utilisateur)
Consignes de sécurité	Ne pas exposer les yeux à la source lumineuse ; ne pas obstruer les fentes de ventilation ; utiliser exclusivement le support de fixation pour soulever l'appareil
Garantie	Limitée, selon les conditions consultables sur le site Chauvet

FOIRE AUX QUESTIONS - SlimPAR Pro H USB Chauvet

Comment connecter le SlimPAR Pro H USB à un contrôleur DMX ?

Utilisez un câble DMX standard. Branchez le câble sur l'entrée DMX du projecteur et réglez l'adresse de départ via le menu DMX (mode 6CH, 7CH ou 12CH). L'adresse DMX maximale recommandée est 501 pour accéder à tous les canaux.

Comment régler l'adresse DMX ?

Appuyez sur MENU jusqu'à afficher DMX, appuyez sur ENTER, puis utilisez UP/DOWN pour choisir le mode (6CH, 7CH ou 12CH) et l'adresse (B004 à 512). Confirmez avec ENTER.

Que faire si la LED ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le fusible n'est pas grillé. Débranchez, remplacez le fusible par un de même type et ampérage. Si le problème persiste, contactez le support technique.

Comment utiliser le mode son-activé ?

Dans le menu, sélectionnez Snd (Snd1 ou Snd2) et ajustez la sensibilité via SEnS (u--0-100). L'appareil réagira à la musique via le microphone intégré.

La télécommande IR ne fonctionne pas. Que faire ?

Assurez-vous que le mode infrarouge est activé dans le menu (SEr sur On). Vérifiez que la pile de la télécommande est fonctionnelle. Le module D-Fi USB désactive la télécommande IR une fois branché.

Puis-je utiliser le SlimPAR Pro H USB en extérieur ?

Non, l'indice de protection est IP20 (usage intérieur uniquement). Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque d'incendie ou de décharge électrique.

Comment configurer le mode maître/esclave ?

Connectez les projecteurs en chaîne DMX. Réglez le projecteur maître en mode autonome (programme automatique ou son-activé) et les esclaves en mode DMX avec l'adresse appropriée. Consultez le manuel d'utilisation pour les détails.

Que faire si l'appareil surchauffe ?

Éteignez immédiatement l'appareil et laissez-le refroidir. Assurez-vous que les fentes de ventilation ne sont pas obstruées et que la température ambiante ne dépasse pas 40 °C. Ne faites pas fonctionner l'appareil dans des espaces confinés.

Comment utiliser le module D-Fi USB ?

Branchez le module D-Fi USB sur le port USB de l'appareil. Réglez l'interrupteur DIP sur le canal souhaité, puis configurez la personnalité et l'adresse DMX via le menu. Attention : ne branchez que des modules D-Fi USB, sous peine d'endommager l'appareil.

Comment créer une couleur statique personnalisée ?

Dans le menu, sélectionnez U-- et réglez les valeurs de rouge (r000-255), vert (g000-255), bleu (b000-255), ambre (A000-255), blanc (W000-255) et ultra-violet (P000-255) pour obtenir la teinte souhaitée.

MODE D'EMPLOI SlimPAR Pro H USB Chauvet

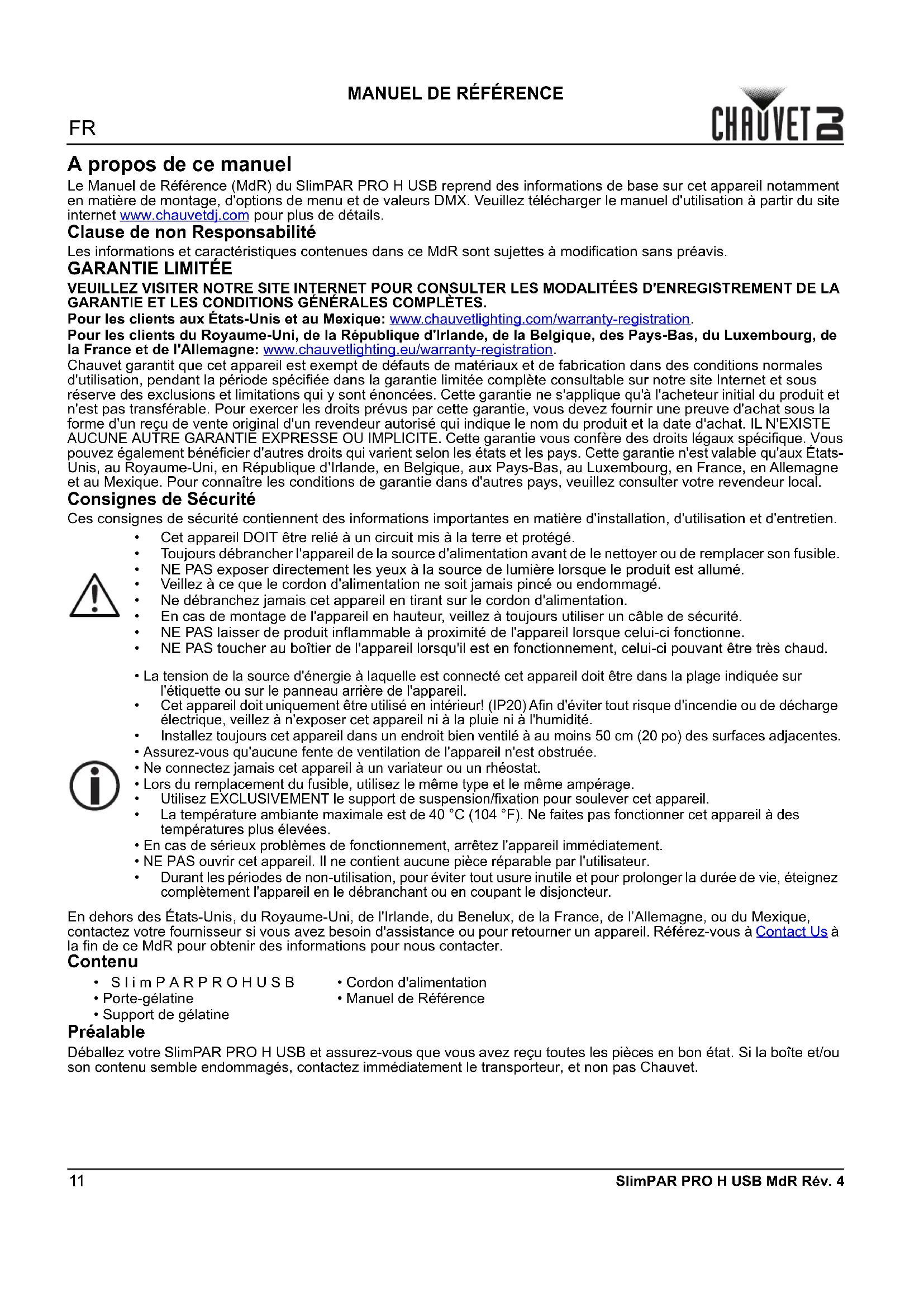

Le Manuel de Référence (MdR) du SlimPAR PRO H USB reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

Garantie limitee

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉS D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÉTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www. chauvetlighting. eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matières et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

Cet appareil DOIT être relié à un circuit mis à la terre et protégé. - Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible. NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé. Veillez à ce que le cordon d'alimentation ne soit jamais pinçé ou endommagé. - Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation. - En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité. - NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne. NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes. Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat. Lors du remplacement du fusible, utilisez le même type et le même ampérage. Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiantemaximale est de 40°C (104°F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur. Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez vos fournisseurs si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• SlimPARPROHUSB Cordon d'alimentation
• Porte-gelatine
• Manuel de Référence
• Support de gélatine

Préalable

Déballez-vous SlimPAR PRO H USB et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Pour savoir combien de projecteurs SlimPAR PRO H USB peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.
3. Enlevez le fusible grillé du porte-fusible et remplacez-le par un fusible de même type et de même ampérage.
4. Remettez le porte-fusible en place puis rebranchez.

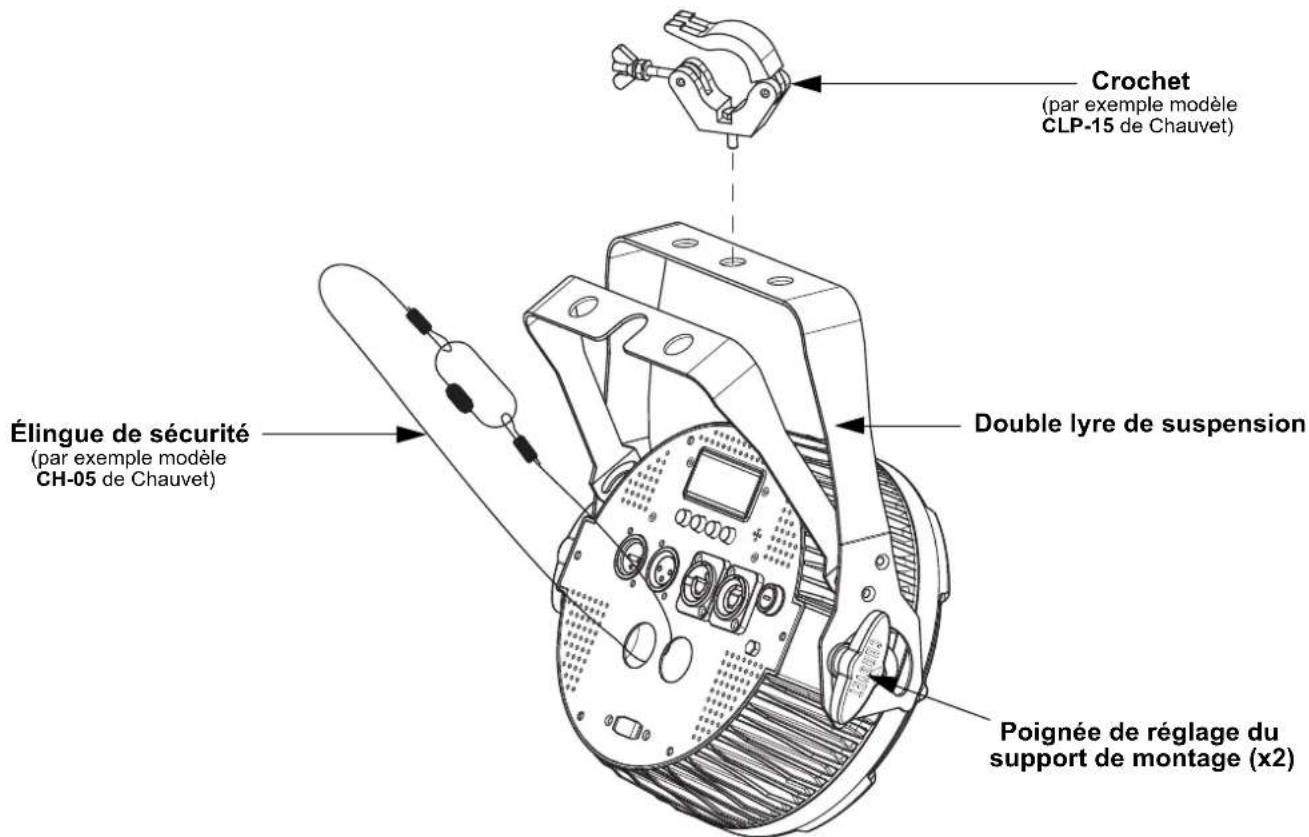

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

Description du panneau de commande

Bouton Fonction
< MEN> Permet de sortir du menu ou de la fonction en cours
<UP>	Permet de naviguer vers le haut dans la liste du menu et d'incrementer une valeur numérique dans une fonction
<DOWN>	Permet de naviguer vers le bas dans la liste du menu et de decrementer une valeur numérique dans une fonction
<ENTER>	Active l'entrée de menu actuellément affichée ou confirme la valeur actuellément sélectionnée pour la fonction en cours de sélection

Menu carte

Mode Niveau de programmation Description
Mode DMX	6-CH	B004-à512an de DMX à 12 canaux	Mode DMX à 6 canaux
	7-CH Mode		aux
	12CH Mode		naux
Couleurs statiques C--	C 1-63 Couleurs statiques
Programmes automatiques	P--	P1 Programes à 6 couleurs (accroche)
		P2 Programes à 6 couleurs (pulsation)
		P3 Programes à 32 couleurs (accroche)
		P4 Programes à 32 couleurs (fondu)
Vitesse de programme S-- S--1-100 Vitesse de programme me pour P 1-4
Programmes son-activé Snd		Snd1 Programes son-activé à 6 couleurs
		Snd2 Programes son-activé à 32 couleurs
Sensibilité au son	SEnS	u--0-100	Sensibilité au son
Mélange de couleur personnalisée	U--	r000-255	Couleurs statiques personnaliséesCombinaison de rouge, vert, bleu, amber, blanc et ultra-violet
		g000-255
		b000-255
		A000-255
		W000-255
		P000-255
Mode vitesse de gradateur	dIM	OFF	Gradateur linéaire
		dIM1	Paramétrage de vitesse de gradateur: dIM1 (lent) à dIM1 (rapide)
		dIM2
		dIM3
Mode infrarouge	SEr	On	Active ou désactive le contrôle infrarouge
		OFF

Chaînage DMX

Le SlimPAR PRO H USB peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 501.

Connexion maître/esclave

Le SlimPAR PRO H USB utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Irc-6 (télécommande par infrarouge)

Le SlimPAR PRO H USB est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

Connectivité d-fi USB

Le SlimPAR PRO H USB peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouvez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non-respect de cette consigne peut endommager l'appareil.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et lIRC-6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit:

1. Module D-Fi USB
2. DMX filaire
3. Télécommande sans-fil IRC-6
4. Affichage digital manuel / boutons du menu

Valeurs DMX 12CH

Canal Fonction Valeur Pourcentage/Paramétrage
1 Gérateur 000 ⇌ 255 0-100%
2 Rouge 000 ⇌ 255 0-100%
3	V e r t	0	0 0 ⇌ 255 0-100%
4	B l e u	0	0 0 ⇌ 255 0-100%
5 Ambre 000 ⇌ 255 0-100%
6	Blanc	000 ⇌ 255	0-100%
7	Ultra-violet	000 ⇌ 255	0-100%
8 Stroboscope		000 ⇌ 015 Aucune fonction
		016 ⇌ 255	Stroboscope, lent à rapide
9 Macros de couleur		000 ⇌ 015 Aucune fonction
		016 ⇌ 255	Macros de couleur
10	Programmes automatiques/son-actif	000 ⇌ 031 Aucune fonction
		032 ⇌ 063	Stroboscope à pulsation (0-100%)
		064 ⇌ 095	Stroboscope à pulsation (100%-0)
		096 ⇌ 127	Stroboscope à pulsation (100%-0-100%)
		128 ⇌ 159	Transition automatique en fondu
		160 ⇌ 191	Transition automatique en accroche (6 couleurs)
		192 ⇌ 223	Transition automatique en accroche (32 couleurs)
		224 ⇌ 249	Mode d'activation par le son (6 couleurs)
		250 ⇌ 255	Mode d'activation par le son (32 couleurs)
11	Vitesse(lorsque le canal 10 est entre 032 ⇌ 223)	000 ⇌ 255	Vitesse du programme, lent à rapide
	Sensibilité au son(lorsque le canal 10 est entre 224 ⇌ 255)	000 ⇌ 010	Sensibilité au son désactivée
		011 ⇌ 255	Sensibilité au son,asse à élevée
12	Vitesse de gradation	000 ⇌ 051	Vitesse de gradation régée depuis l'affichage
		052 ⇌ 101	Arrêt du mode de vitesse de gradation
		102 ⇌ 152	Mode 1 de vitesse de gradation (rapide)
		153 ⇌ 203	Mode 2 de vitesse de gradation (moyen)
		204 ⇌ 255	Mode 3 de vitesse de gradation (lent)

7-CH

Canal Fonction Valeur Pourcentage/Paramétrage
1 Gradateur 000 ⇌ 255 0–100%
2 Rouge 000 ⇌ 255 0–100%
3	V e r t	0	0 0 ⇌ 255 0–100%
4	B l e u	0	0 0 ⇌ 255 0–100%
5 Ambre 000 ⇌ 255 0–100%
6	Blanc	000 ⇌ 255	0–100%
7	Ultra-violet	000 ⇌ 255	0–100%

6-CH

Canal Fonction Valeur Pourcentage/Paramétrage
1 Rouge	000 ⇌ 255 0-100%
2	V e r t	0	0 0 ⇌ 255 0-100%
3	B l e u	0	0 0 ⇌ 255 0-100%
4 Ambre	000 ⇌ 255 0-100%
5	Blanc	000 ⇌ 255	0-100%
6	Ultra-violet	000 ⇌ 255	0-100%
