Produkttyp	LED-Effektprojektor
Marke	Chauvet
Modell	SlimPAR Pro H USB
Stromversorgung	100-240 VAC, 50/60 Hz (Universal)
Lichtquellen	7 LEDs: rot, grün, blau, amber, weiß, ultraviolett
DMX-Kanäle	6, 7 oder 12 Kanäle
Steuerungsmodi	DMX, Master/Slave, Standalone, Infrarot (IRC-6), D-Fi USB
Automatikprogramme	4 Programme: 6 Farben (Snap/Pulse), 32 Farben (Snap/Fade)
Sound-aktivierter Modus	Ja, mit einstellbarer Empfindlichkeit
Max. Umgebungstemperatur	40 °C
Schutzart	IP20 (nur für Innenräume)
Montage	Aufhängung mit Sicherungsseil erforderlich
Sicherung	Austauschbar, Sicherung gleichen Typs und Stromstärke verwenden
Mitgeliefertes Zubehör	Netzkabel, Gelatineschiene, Gelatinezwinge, Referenzhandbuch
Wartung und Reinigung	Vor Reinigung vom Netz trennen; nicht öffnen (keine vom Benutzer reparierbaren Teile)
Sicherheitshinweise	Augen nicht der Lichtquelle aussetzen; Lüftungsschlitze nicht blockieren; nur die Montagehalterung zum Anheben des Geräts verwenden
Garantie	Eingeschränkt, gemäß den Bedingungen auf der Chauvet-Website

Häufig gestellte Fragen - SlimPAR Pro H USB Chauvet

Wie verbinde ich den SlimPAR Pro H USB mit einem DMX-Controller?

Verwenden Sie ein Standard-DMX-Kabel. Schließen Sie das Kabel an den DMX-Eingang des Projektors an und stellen Sie die Startadresse über das Menü DMX (Modus 6CH, 7CH oder 12CH) ein. Die empfohlene maximale DMX-Adresse ist 501, um auf alle Kanäle zuzugreifen.

Wie stelle ich die DMX-Adresse ein?

Drücken Sie MENU, bis DMX angezeigt wird, drücken Sie ENTER, dann verwenden Sie UP/DOWN, um den Modus (6CH, 7CH oder 12CH) und die Adresse (B004 bis 512) auszuwählen. Bestätigen Sie mit ENTER.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und die Sicherung nicht durchgebrannt ist. Trennen Sie das Gerät vom Netz, ersetzen Sie die Sicherung durch eine mit gleichem Typ und gleicher Stromstärke. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie verwende ich den soundaktivierten Modus?

Wählen Sie im Menü Snd (Snd1 oder Snd2) und passen Sie die Empfindlichkeit über SEnS (u--0-100) an. Das Gerät reagiert über das eingebaute Mikrofon auf die Musik.

Die IR-Fernbedienung funktioniert nicht. Was tun?

Stellen Sie sicher, dass der Infrarotmodus im Menü aktiviert ist (SEr auf On). Überprüfen Sie, ob die Batterie der Fernbedienung funktioniert. Das D-Fi-USB-Modul deaktiviert die IR-Fernbedienung, sobald es angeschlossen ist.

Kann ich den SlimPAR Pro H USB im Freien verwenden?

Nein, die Schutzart ist IP20 (nur für Innenräume). Setzen Sie es nicht Regen oder Feuchtigkeit aus, um Brand- oder Stromschlaggefahr zu vermeiden.

Wie konfiguriere ich den Master/Slave-Modus?

Verbinden Sie die Projektoren in einer DMX-Kette. Stellen Sie den Master-Projektor auf Standalone-Modus (Automatikprogramm oder soundaktiviert) und die Slaves auf DMX-Modus mit der entsprechenden Adresse. Einzelheiten finden Sie im Benutzerhandbuch.

Was tun, wenn das Gerät überhitzt?

Schalten Sie das Gerät sofort aus und lassen Sie es abkühlen. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und die Umgebungstemperatur 40 °C nicht überschreitet. Betreiben Sie das Gerät nicht in engen Räumen.

Wie verwende ich das D-Fi-USB-Modul?

Schließen Sie das D-Fi-USB-Modul an den USB-Anschluss des Geräts an. Stellen Sie den DIP-Schalter auf den gewünschten Kanal ein und konfigurieren Sie dann über das Menü die Persönlichkeit und die DMX-Adresse. Achtung: Schließen Sie nur D-Fi-USB-Module an, da sonst das Gerät beschädigt werden kann.

Wie erstelle ich eine benutzerdefinierte statische Farbe?

Wählen Sie im Menü U-- und stellen Sie die Werte für Rot (r000-255), Grün (g000-255), Blau (b000-255), Amber (A000-255), Weiß (W000-255) und Ultraviolett (P000-255) ein, um den gewünschten Farbton zu erhalten.

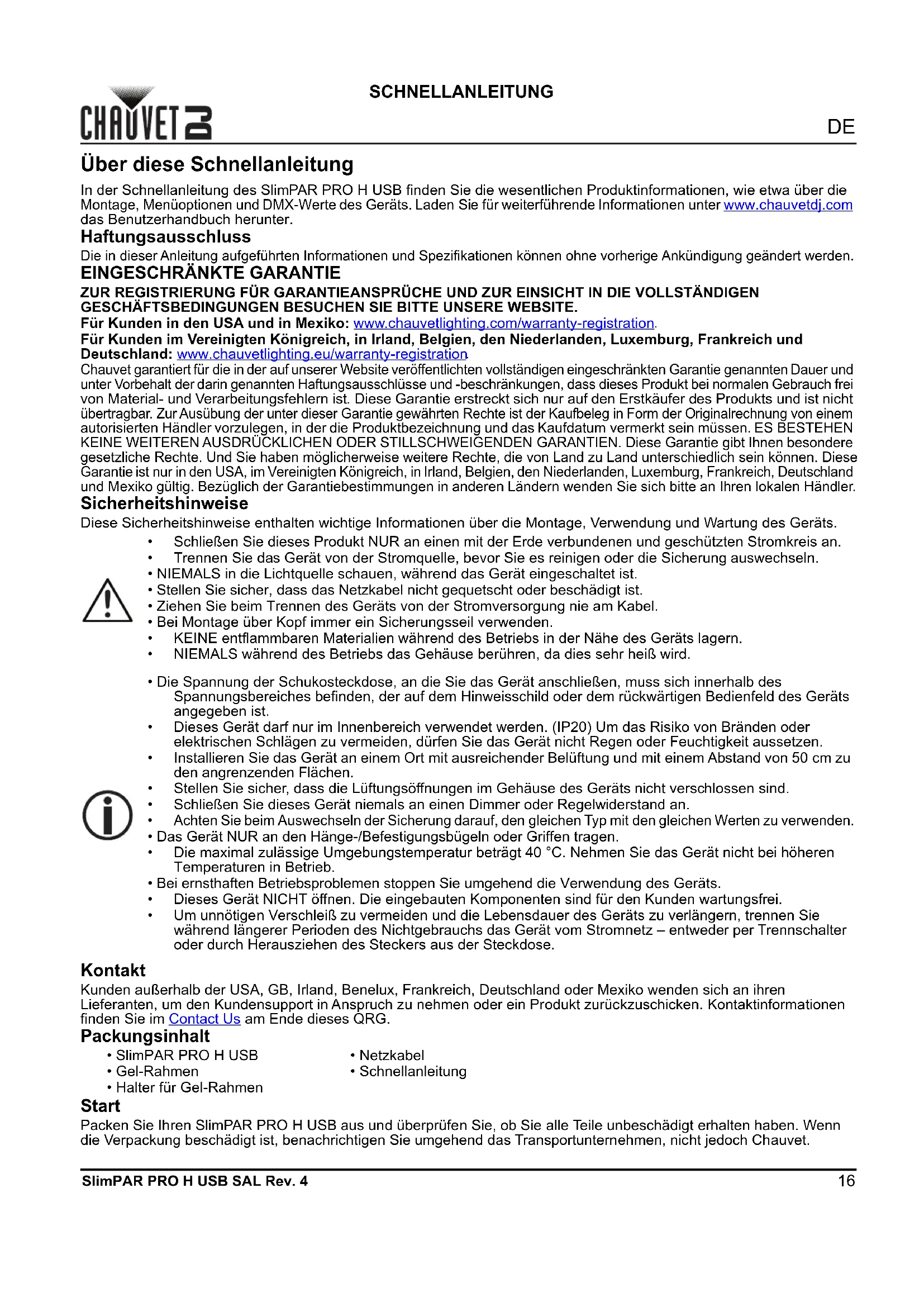

BEDIENUNGSANLEITUNG SlimPAR Pro H USB Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des SlimPAR PRO H USB finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie fur weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRANKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass these Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. These Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein mussen. ES BESTHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. These Garantie gibt ihren besondere gesetzliche Rechte. Und sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein konnen. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.

Sicherheitshinweise

These Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

Schlieben Sie theseus Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- NiEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
NIEMALS wahrend des Betriebs das Gehäuse berühren, da dies sehr heißt wird.
Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spanningsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtingen Bedienfeld des Geräts angegeben ist.
- Dieses Gerätarf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder als elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sichere, dass die Lufungsöffnungen im Gehäuse des Gerats nicht verschlossen sind.
Schlieben Sie这点 Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung daraufuf, den gleichen Typ mit den gleichen Werten zu verwenden.
- Das Gerät NUR an den Höhe-/Befestigungsbügeln oder Griffen/TRagen.
Die maximal zulässige Umgebungstemperatur beträgt 40^ . Nehmen Sie das Gerät nicht bei hohenen Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerat NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
Um unnöting Verschleiz zu vermeiden und die Lebensdauer des Gerats zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerat vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zunehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende theses QRG.

Packungsinhalt

• SlimPAR PRO H USB

-Netzkabel

Gel-Rahmen

• Schnellanleitung

• Halter für Gel-Rahmen

Start

Packen Sie ihren SlimPAR PRO H USB aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerat verfugt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der SlimPAR PRO H USB IRC-Geräte, die bei 120 V oder 240 V in Serie geschellt werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Ausweiseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mithilfe eines Flachkopfschraubendrehers lockern Sie den Sicherungshalter undziehen ihn gerade hers.
3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Stecken Sie den Sicherungshalter wieder zurück, und schlieben Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage diesen Geräts in jeder Fall die Sicherheitshinweise.

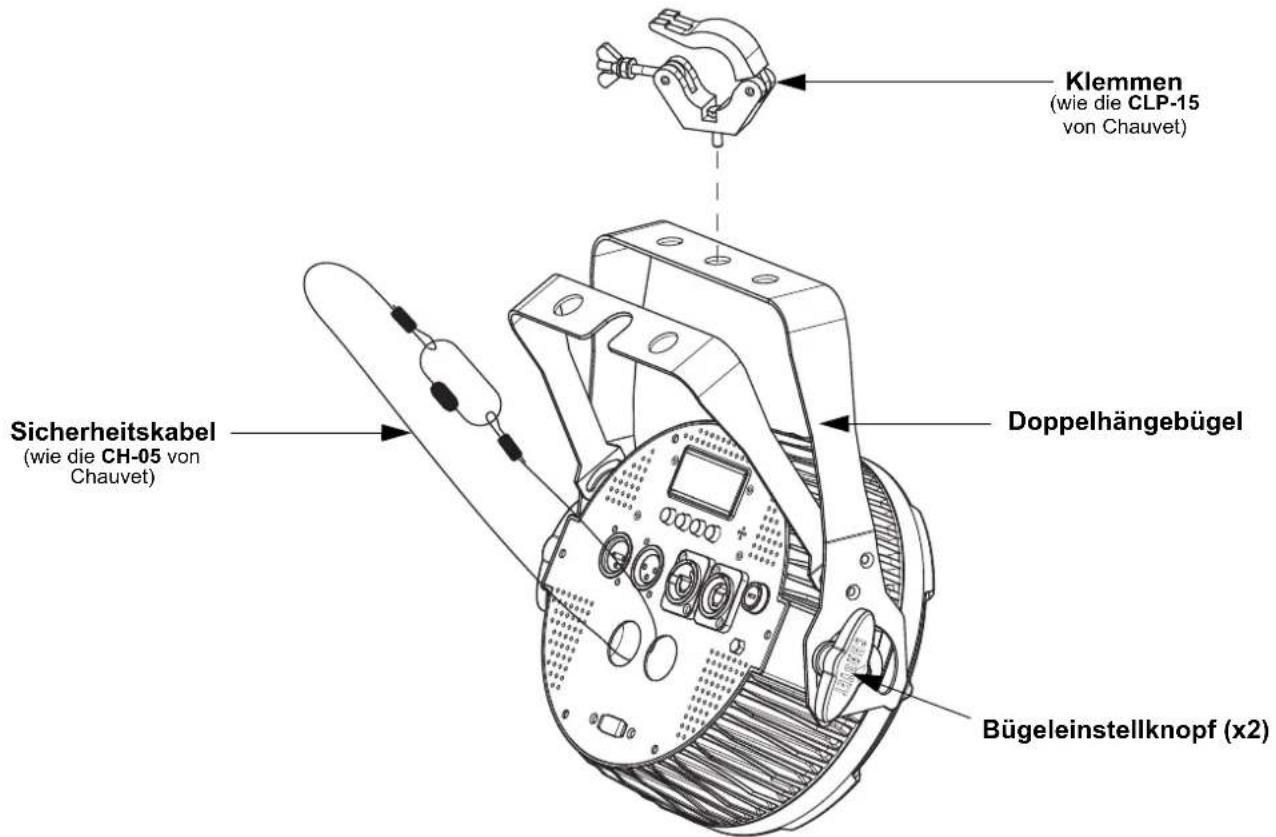

Montageansicht

Beschreibung des Bedienfeldes

Taste Funktion
<MENU> Wählten einen Betriebsmodus oder verlässst die aktuelle Menüoption
<UP>	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
<DOWN>	Damit navigieren Sie durch die Menüpunkte nach unten und verringn den numerischen Wert der entsprechenden Funktionen
<ENTER>	Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Modus Programmierebenen Beschreibung
DMX-Modus	6-CH		6-Kanal DMX-Modus
	7-CH 7-KanadMMX5Modus
	12CH 12-Kanal DMX-Modus
Statische Farben C-- C	1-63 Statische Farben
Automatische Programme	P--	P1 6-Farben-Programm (Snap)
		P2 6-Farben-Programm (Pulse)
		P3 32-Farben-Programm (Snap)
		P4 32-Farben-Programm (Fading)
Programmgeschwindigkeit	S-- S--1-100 Programmgeschwindigkeit für P 1-4
Musiksteuerungsprogramme	Snd	Snd1 6-Farben-Programm (Musiksteuerung)
		Snd2 32-Farben-Programm (Musiksteuerung)
Musikempfindlichkeit	SEnS	u--0-100	Musikempfindlichkeit
Individuelle Farbmischung	U--	r000-255	Benutzerdefinierte statische Farben kombiniert rot, grün, blau, bernsteinfarben, weiß und ultraviolett
		g000-255
		b000-255
		A000-255
		W000-255
		P000-255
Dimmergeschwindigkeits- Modus	dIM	OFF	Linearer Dimmer
		dIM1	Dimmergeschwindigkeitseinstellungen: dIM1 (langsam) bis dIM1 (schnell
		dIM2
		dIM3
Infrarot-Modus	SEr	On	Aktiviert oder deaktiviert die Infrarotsteuerung
		OFF

DMX-Verbindung

Der SlimPAR PRO H USB kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenhangs und der Konfiguration dieser Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die hochste empfohlene DMX-Adresse 501.

Master/Slave-Schaltung

Der SlimPAR PRO H USB verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenhangs und der Konfiguration these Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

IRC-6 (Infrarot-Fernbedienung)

Der SlimPAR PRO H USB ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weiterere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

D-Fi USB Konnektivität

Der SlimPAR PRO H USB kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenhangsund der Konfiguration these Gerats fur den Betrieb mit D-Fi USB finden Sie im Benutzerhandbuch.

ACKTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menuschaltflächen sowie IR-Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteil:

1. D-Fi USB
   2.Drahtgebundenes DMX
2. Fernbedienung IRC-6
3. Manuelle Bedienelemente und Menuschaltflächen

DMX-Werte 12CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0-100%
2 Rot 000 ⇌ 255 0-100%
3	G r ü n	0	0 0 ⇌ 255 0-100%
4	B l a u	0	0 0 ⇌ 255 0-100%
5	Bernsteinfarben	000 ⇌ 255	0-100%
6 Weiß	000 ⇌ 255 0-100%
7 Ultraviolett 000 ⇌ 255 0-100%
8	S t r o	000 ⇌ 015	Keine Funktion
		b e	Strobe, langsam bis schnell
		016 ⇌ 255
9	F a r b	000 ⇌ 015	Keine Funktion
		e	n e
		016 ⇌ 255	Farbstöne
10	Auto/Musiksteuerungs-Programme	000 ⇌ 031	Keine Funktion
		032 ⇌ 063	Pulse-Strobe (0-100%)
		064 ⇌ 095	Pulse-Strobe (100%-0)
		096 ⇌ 127	Pulse-Strobe (100%-0-100%)
		128 ⇌ 159	Übergang Auto-Fade
		160 ⇌ 191	Übergang Auto-Snap (6 Farben)
		192 ⇌ 223	Übergang Auto-Snap (32 Farben)
		224 ⇌ 249	Musiksteuerungs-Modus (6 Farben)
		250 ⇌ 255	Musiksteuerungs-Modus (32 Farben)
11	Geschwindigkeit(wenn Kanal 10 von 032 ⇌ 223reicht)	000 ⇌ 255	Programmgeschwindigkeit, langsam bis schnell
	Empfindlichkeit(wenn Kanal 10 von 224 ⇌ 255reicht)	000 ⇌ 010	Musikempfindlichkeit auf
		011 ⇌ 255	Musikempfindlichkeit, niedrig bis hoch
12	Dimmerschwindigkeit	000 ⇌ 051	Dimmerschwindigkeit von Anzeige eingestellt
		052 ⇌ 101	Dimmerschwindigkeits-Modus aus
		102 ⇌ 152	Dimmerschwindigkeits-Modus 1 (schnell)
		153 ⇌ 203	Dimmerschwindigkeits-Modus 2 (mittelschnell)
		204 ⇌ 255	Dimmerschwindigkeits-Modus 3 (langsam)

7-CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0-100%
2 Rot 000 ⇌ 255 0-100%
3	G r ü n	0	0	0	\Leftrightarrow 255 0-100%
4	B l a u	0	0	0	\Leftrightarrow 255 0-100%
5	Bernsteinfarben	000 ⇌ 255	0-100%
6	W e i β	0	0	0	\Leftrightarrow 255 0-100%
7 Ultraviolett 000 ⇌ 255 0-100%

6-CH

Kanal Funktion Wert Prozent/Einstellung
1 Rot 0	00 ⇌ 255 0-100%
2	G r ü n	0	0	0	\Leftrightarrow 255 0-100%
3	Blau	000 ⇌ 255	0-100%
4	Bernsteinfarben	000 ⇌ 255	0-100%
5	W e i β	0	0	0	\Leftrightarrow 255 0-100%
6 Ultraviolett 000 ⇌ 255 0-100%
