Producttype	LED-effectprojector
Merk	Chauvet
Model	SlimPAR Pro H USB
Voeding	100-240 VAC, 50/60 Hz (universeel)
Lichtbronnen	7 LED's: rood, groen, blauw, amber, wit, ultraviolet
DMX-kanalen	6, 7 of 12 kanalen
Besturingsmodi	DMX, master/slave, standalone, infrarood (IRC-6), D-Fi USB
Automatische programma's	4 programma's: 6 kleuren (snap/pulse), 32 kleuren (snap/fade)
Geluidsgestuurde modus	Ja, met instelbare gevoeligheid
Max. omgevingstemperatuur	40 °C
Beschermingsgraad	IP20 (alleen voor binnengebruik)
Montage	Ophanging met veiligheidskabel verplicht
Zekering	Vervangbaar, gebruik een zekering van hetzelfde type en ampèrage
Inbegrepen accessoires	Voedingskabel, gelatinehouder, gelatinebeugel, referentiehandleiding
Onderhoud en reiniging	Loskoppelen voor reiniging; niet openen (geen door de gebruiker te repareren onderdelen)
Veiligheidsinstructies	Stel de ogen niet bloot aan de lichtbron; ventilerende openingen niet blokkeren; gebruik uitsluitend de montagebeugel om het apparaat op te tillen
Garantie	Beperkt, volgens de voorwaarden te raadplegen op de website van Chauvet

Veelgestelde vragen - SlimPAR Pro H USB Chauvet

Hoe verbind ik de SlimPAR Pro H USB met een DMX-controller?

Gebruik een standaard DMX-kabel. Sluit de kabel aan op de DMX-ingang van de projector en stel het startadres in via het menu DMX (modus 6CH, 7CH of 12CH). Het aanbevolen maximale DMX-adres is 501 om alle kanalen te bereiken.

Hoe stel ik het DMX-adres in?

Druk op MENU tot DMX wordt weergegeven, druk op ENTER, gebruik vervolgens UP/DOWN om de modus (6CH, 7CH of 12CH) en het adres (B004 tot 512) te kiezen. Bevestig met ENTER.

Wat moet ik doen als de LED niet gaat branden?

Controleer of het apparaat correct is aangesloten en of de zekering niet is doorgebrand. Koppel los, vervang de zekering door een van hetzelfde type en ampèrage. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Hoe gebruik ik de geluidsgestuurde modus?

Selecteer in het menu Snd (Snd1 of Snd2) en stel de gevoeligheid in via SEnS (u--0-100). Het apparaat reageert op muziek via de ingebouwde microfoon.

De IR-afstandsbediening werkt niet. Wat moet ik doen?

Zorg ervoor dat de infraroodmodus is ingeschakeld in het menu (SEr op On). Controleer of de batterij van de afstandsbediening werkt. De D-Fi USB-module schakelt de IR-afstandsbediening uit zodra deze is aangesloten.

Kan ik de SlimPAR Pro H USB buitenshuis gebruiken?

Nee, de beschermingsgraad is IP20 (alleen voor binnengebruik). Stel het niet bloot aan regen of vocht om brand of elektrische schokken te voorkomen.

Hoe configureer ik de master/slave-modus?

Verbind de projectoren in een DMX-reeks. Stel de masterprojector in op standalone-modus (automatisch programma of geluidsgestuurd) en de slaves op DMX-modus met het juiste adres. Raadpleeg de gebruikershandleiding voor details.

Wat moet ik doen als het apparaat oververhit raakt?

Schakel het apparaat onmiddellijk uit en laat het afkoelen. Zorg ervoor dat de ventilatiesleuven niet zijn geblokkeerd en dat de omgevingstemperatuur niet hoger is dan 40 °C. Gebruik het apparaat niet in afgesloten ruimtes.

Hoe gebruik ik de D-Fi USB-module?

Sluit de D-Fi USB-module aan op de USB-poort van het apparaat. Stel de DIP-schakelaar in op het gewenste kanaal en configureer vervolgens de persoonlijkheid en het DMX-adres via het menu. Let op: sluit alleen D-Fi USB-modules aan, anders kan het apparaat beschadigd raken.

Hoe maak ik een aangepaste statische kleur?

Selecteer in het menu U-- en stel de waarden in voor rood (r000-255), groen (g000-255), blauw (b000-255), amber (A000-255), wit (W000-255) en ultraviolet (P000-255) om de gewenste tint te verkrijgen.

GEBRUIKSAANWIJZING SlimPAR Pro H USB Chauvet

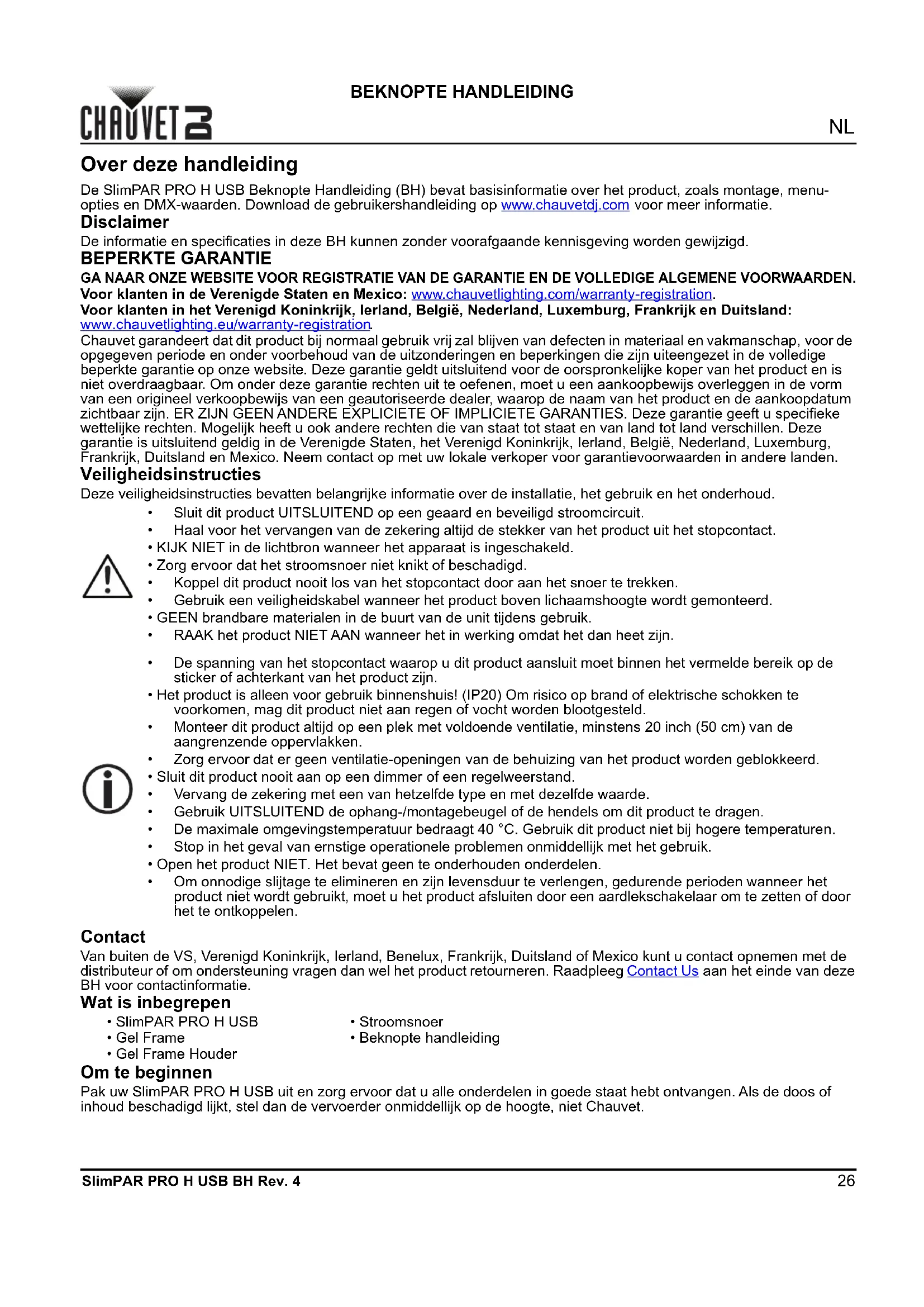

Over deze handleiding

De SlimPAR PRO H USB Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menuoptions en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH konnen zonder Voorafaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normala gebruik vrij za blijven van defecten in materiaal en vakmanschap, voor de opgeveenperiode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op once website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is Niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geauthoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtaar zich. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijkrechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstrumentes bevatten belangrjke informatie over de installment, het gebruik en het onderhoud.

Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
Haal voor het verrangen van de zekering altijd de stekker van het product uit het stopcontact.
- KIJK NIET in de lichtbron wanner het apparaat is ingeschakeld.
Zorg ervoor dat het stroomsnoer Niet knikt of beschadigd.

Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
- Gebruik een veiligheidskabel wanner het product boven lichaamshooegt worden gemonteerd.
- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
- RAAK het product NIET AAN wonneer het in werkig omdat het dan het een.
- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker ofchterkant van het product�n.
- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product Niet aan regen of vocht worden blootgesteld.
Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang dezekering met een van hetzelfde type en metdezelfde Waarde.
- Gebruik UIJSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
- De maximale omgevingstemperatuur bedraagt 40^ . Gebruik dit product nicht bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhonden onderdelen.
- Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gelebruikt, moet u het product afluieten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico sunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformationie.

Wat is inbegren

• SlimPAR PRO H USB

Stroomsnoor

Gel Frame

Beknopte handleiding

• Gel Frame Houder

Om te beginnen

Pak uw SlimPAR PRO H USB uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddelijk op de hoogte, Niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gebruikt, moet u het product afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal SlimPAR PRO H USB-producten die via power link hunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

Vervangen van dezekering

1. Ontkoppel het apparaat van de stroom.
2. Gebruik een schroevendraier met platte kop, kaak de zekeringshoulder los en trek hem errecht UIT.
3. Verwijder de doorgebrande zekering uit de houder en verrang deze door een zekering van exact hetzelfde type en vermogen.
4. Plaats de zekeringhouser terug en steek de stekker er wee in.

Montage

Lees alvorens dit producte te monteren alle Veiligheidsinstructies.

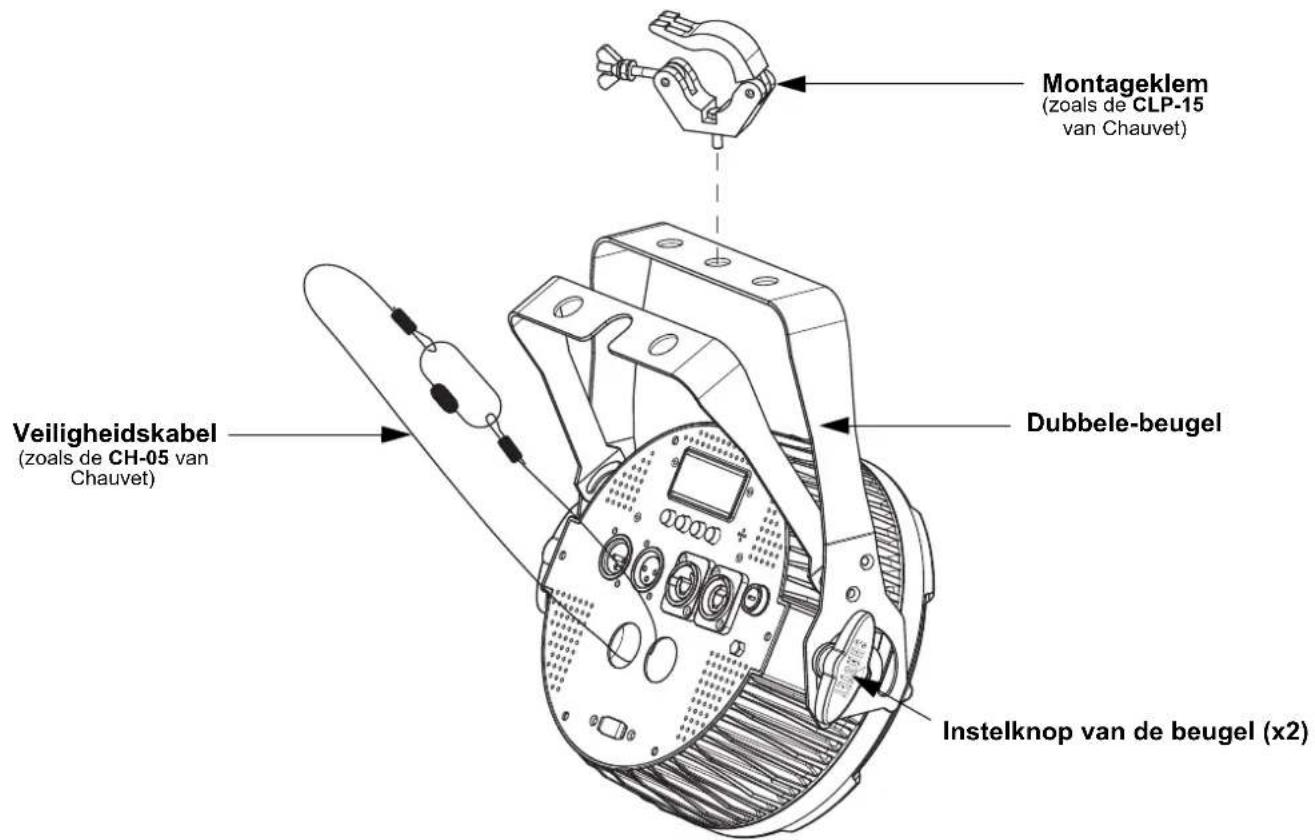

Montagediagram

Beschrijving bedieningspaneel

Toets Funcie
<SMENTS> Suit het huidige menu of functie af
<NUP>	Navigeert omhoog via het menu of verhoojt de numerieke waarde wanner in een functie
<DOWN>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie
<ENTER>	Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Modus Programmmeerniveauaus Beschrijving
DMX Mode	6-CH	7-kanad00DA5X2modus	6-kanaals DMX-modus
	7-CH 7-kanadaans DMX-modus		12CH 12-kanaaals PMX-modus
Statische kleuren C-- C	1-63 Statische kleuren
Automatischeprogramma's	P--	P1 6-kuirenprogramma (snap)
		P2 6-kuirenprogramma (pulseeffect)
		P3 32-kuirenprogramma (fading)
		P4 32-kuirenprogramma (fading)
Programmasnelheid S--	S--1-100 Programmasnelheid	voor P 1-4
Geluidsactieveprogramma's	Snd	Snd1 6-kuirenprogramma (geluidsactief)
		Snd2 32-kuirenprogramma (geluidsactief)
Geluidsgevoeligheid	SEnS	u--0-100	Geluidsgevoeligheid
Aangepaste kleuren-menging	U--	r000-255	Aangepaste statische kleurenCombineer rood, groen, blauw, amber, wit en ultraviolet
		g000-255
		b000-255
		A000-255
		W000-255
		P000-255
Dimmer-snelheidsmodus	dIM	OFF	Lineaire dimmer
		dIM1	Instellengen dimmersnelheid: dIM1 (langzaam) tot dIM1(snel)
		dIM2
		dIM3
Infraroodmodus	SEr	On	Schakelt infraroodbesturing in of UIT
		OFF

DMX-koppeling

De SlimPAR PRO H USB kan met een DMX-regelaar werkken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u zichbekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 501.

Master/slave-verbinding

De SlimPAR PRO H USB maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

IRC-6 Infrarood Remote Control

De SlimPAR PRO H USB is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies maar www.chauvetdj.com.

D-Fi USB-connectiviteit

De SlimPAR PRO H USB kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in,plaats het in de USB-poort en stel de DMX-personlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poortplaatsen. Dit kan het product namelijk beschadenig.

Nadat het is aangesloten za de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/ menuknoppen en IRC-6 zijn nicht beschikbaar totdat u de D-Fi USB akkoppelt. De prioriteitsniveauaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. IRC-6 afstandsbediening
4. Handmatige digitale display/menuknoppen

DMX-waarden 12CH

Kanaal Functie Waarde Percentage/Instelling
1	D i m m	e r	0 0 0 ⇌ 255 0-100%
2 Rood	000 ⇌ 255 0-100%
3 Groen	000 ⇌ 255 0-100%
4 Blauw	000 ⇌ 255 0-100%
5 Amber	000 ⇌ 255 0-100%
6 Wit	000 ⇌ 255 0-100%
7 Ultraviolet	000 ⇌ 255 0-100%
8 Stroboscoop	000 ⇌ 015 Geen functie
	016 ⇌ 255	Stroboscoop, langzaam tot snel
9 Kleuren macro's	000 ⇌ 015 Geen functie
	016 ⇌ 255	Kleuren macro's
10 Automatische/Geluidsactieve-programma's	000 ⇌ 031 Geen functie
	032 ⇌ 063	Pulsstroboscoop (0-100%)	Kanalen 2-7要去 actief+zijn
	064 ⇌ 095	Pulsstroboscoop (100%-0)
	096 ⇌ 127	Pulsstroboscoop (100%-0-100%)
	128 ⇌ 159	Automatische fade-overgang
	160 ⇌ 191	Automatische snap-overgang (6 kleuren)
	192 ⇌ 223	Automatische snap-overgang (32 kleuren)
	224 ⇌ 249	Geluidsactieve-modus (6 kleuren)
	250 ⇌ 255	Geluidsactieve-modus (32 kleuren)
11 Programmasnelheid(wanneer K 10 032 ⇌ 223 is)	000 ⇌ 255	Programmasnelheid, langzaam tot snel
Geluidsgevoeligheid(wanneer K 10 224 ⇌ 255 is)	000 ⇌ 010	Geluidsgevoeligheid uit
	011 ⇌ 255	Geluidsgevoeligheid, lage tot hoge
12 Dimmer-snelheidsmodus	000 ⇌ 051	Dimmersnelheid ingesteld vanaf het display
	052 ⇌ 101	Dimmer snelheidsmodus uit
	102 ⇌ 152	Dimmer snelheidsmodus 1 (snel)
	153 ⇌ 203	Dimmer snelheidsmodus 2 (middelhoog)
	204 ⇌ 255	Dimmer snelheidsmodus 3 (langzaam)

7-CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Rood 000 ⇌ 255 0–100%
3 Groen 000 ⇌ 255 0–100%
4 Blauw 000 ⇌ 255 0–100%
5 Amber 000 ⇌ 255 0–100%
6 Wit 000 ⇌ 255 0–100%
7 Ultraviolet 000 ⇌ 255 0–100%

6-CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood 000 ⇌ 255 0–100%
2 Groen 000 ⇌ 255 0–100%
3 Blauw 000 ⇌ 255 0–100%
4 Amber 000 ⇌ 255 0–100%
5 Wit 000 ⇌ 255 0–100%
6 Ultraviolet 000 ⇌ 255 0–100%
