GEBRUIKSAANWIJZING Cloud 9 Chauvet

Over deze handleiding

De Cloud 9 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
• Plaats dit product niet op een brandbaar oppervlak (linoleum, tapijt, hout, papier, karton, plastic, etc.).
• Raak het uitlaatpijpje op dit product niet aan. Tijdens bedrijf is het erg warm en het kan warm blijven tot enkele uren nadat u het apparaat hebt uitgeschakeld.
• Onderop het product kan condensvorming optreden, waardoor er vochtige of natte omstandigheden onder en rond de Cloud 9 kunnen voorkomen. Wees voorzichtig! Oppervlakken rond het product kunnen glad worden.

- Zorg ervoor dat beide kranen zijn gesloten voordat u het product met vloeistoffen vult.

- Afhankelijk van de hoeveelheid gegenereerde nevel kunnen alle nevelmachines rookmelders activeren.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Plaats dit product altijd op een plek met voldoende ventilatie, minstens 50 cm van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de draaggreep om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Niet gebruiken voor het opwarmen van ruimtes.

- Gebruik alleen nevelvloeistof op waterbasis van CHAUVET.

- Voordat u het product transporteert moet u het reservoir aftappen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, België, Frankrijk, Duitsland, of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

• Cloud 9
  • Seetronic Powerkon stroomsnoer
  • Directionele slang en slangklem
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met vaste spanning en het kan werken met ingangsspanning van 120 VAC, 50/60 Hz of 230 VAC, 50 Hz, afhankelijk van het specifieke model.

De 120 V-versie van de Cloud 9 verbruikt meer dan 20A aan vermogen en vereist voor gebruik dus 2 stroomsnoeren, met elk zijn eigen schakeling.

AC-stekker

Aansluiting	Snoer (VS)	SNOER (EUROPA)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel		Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Herstellen van de zekering

1. Ontkoppel dit product van de stroom.
2. Laat de eenheid 15 minuten afkoelen.
3. Na 15 minuten mag u proberen de zekering te herstellen door de knop met uw vinger in te drukken.
4. Steek het stroomsnoer van het product in het stopcontact en ga verder, zoals aanbevolen.

Montagediagram van het product

Wiel sloten(x4) voor plaatsing op de vloer

Vloermontage

Onderop het product kan condensvorming optreden, waardoor er vochtige of natte omstandigheden onder en rond de Cloud 9 kunnen voorkomen. Wees voorzichtig! Oppervlakken rond het product kunnen glad worden.

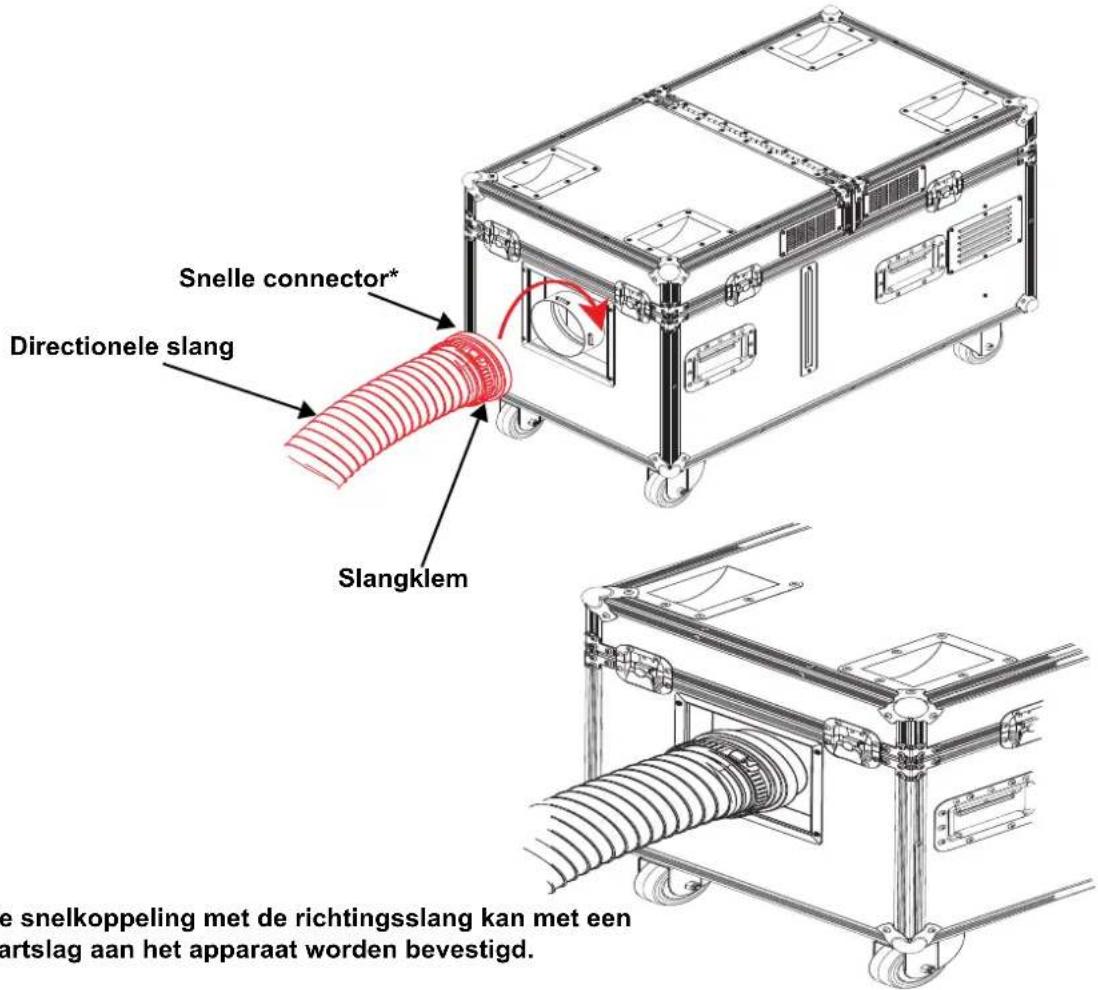

Slang bevestiging

Snelle connector* Directionele slang Slangklem e snelkoppeling met de richtingsslang kan met een artslag aan het apparaat worden bevestigd.

* De snelkoppeling met de richtingsslang kan met een kwartslag aan het apparaat worden bevestigd.

Dit product mag NIET gekanteld worden. Dit product moet vlak staan op een oppervlak.

Bij het bedienen van de Cloud 9 moet u ervoor zorgen dat er voldoende nevelvloeistof in de machine aanwezig is om de pomp en de verwarming voor schade te behoeden. Wanneer het peil van de nevelvloeistof laag wordt, moet u simpelweg meer nevelvloeistof toevoegen om de Cloud 9 te blijven gebruiken.

Voorbereiden voor gebruik

1. Open de flightcase.
2. Trek de vloeistoftank eruit en verwijder de dop.
3. Controleer of de twee plastic slangen aan de dop zijn bevestigd en in goede toestand zijn.
4. Giet nevel vloeistof van Chauvet in de tank en plaats de dop terug.
5. Plaats de tank terug.
6. Controleer of de plastic slang die van de dop naar de vernevelaar gaat niet is verbogen.
7. Sluit aan op de stroom en wacht ongeveer 4 notulen totdat het opwarmen is voltooid.

Gebruik uitsluitend nevelvloeistof die is goedgekeurd door Chauvet. Als u dit niet doet kan dit leiden tot onbevredigende resultaten. Daarnaast kan niet-goedgekeurde vloeistof schade toebrengen aan de Cloud 9 of schadelijk zijn voor mens of dier.

Bij het opslaan van het product, moet de vloeistoftank met de dop omhoog worden bewaard, zoals is te zien op het Productmontagediagram hierboven, voordat de voorkap wordt geplaatst, om slangschade te voorkomen, wat kan leiden tot lekkage.

FCQ (Fog Cleaner Quart) is specifiek door Chauvet ontwikkeld om uw Cloud 9 te reinigen. Zorg ervoor dat u regelmatig FCQ gebruikt, niet langer dan 90 dagen tussen schoonmaakbeurten, om de levensduur van uw product te verlengen.

Werking

1. Plaats de machine op een vlakke ondergrond. Sluit het stroomsnoer aan op de wandcontactdoos.
2. Verwijder het bovenste deksel.
3. Vul het waterreservoir met gedestilleerd water tot aan de maximale vullijn die binnen in de tank te zien is. Het reservoir heeft een capaciteit van 20 liter.
4. Vul het vloeistofreservoir met nevel- of mistvloeistof van CHAUVET tot aan de maximale vullijn die buiten de tank te zien is. Het reservoir heeft een capaciteit van 3,5 liter. Nevel of mist vloeistof opties voor de Cloud 9:
5. High Density Fog Fluid (HDF) - Beste algehele prestaties voor een middelgroot tot groot dekkingsgebied. Mist verdwijnt na het optillen in de lucht.

6. Premium Haze Fluid (PHF) - Creëert een effect met twee doelen. Goed dekkingsgebied; mist komt in de lucht en wordt waas.

7. Zet het product aan met de aan/uit-schakelaar op het achterpaneel. Controleer of de ventilatoren goed werken.

8. Stel het product met het bedieningspaneel in op de gewenste bedrijfsmodus.

• Het vullen van de tank voor gedistilleerd water tot boven de maximale vullijn vermindert de prestaties van het product. Om optimale prestaties te garanderen, moet het overtollige water voorafgaand aan het gebruik via de overloopkraan afgetapt worden.
• Als gevolg van waterverdamping moet u de Cloud 9 mogelijk bijvullen met water om de machine te laten werken.
• De Cloud 9 is uitgerust met een veiligheidsuitschakelingsfunctie, die voorkomt dat de verwarmers van het apparaat inschakelen wanneer het waterpeil te laag is. Als deze veiligheidsuitschakelingsfunctie is ingeschakeld, moet u voor het gebruiken van de Cloud9 simpelweg meer water bijvullen.

• D e C I o u d 9 kan werken met het bovenste deksel aan of uit.
- HDF levert de beste algemene prestaties voor een medium tot groot dekkingsgebied. Mist verdwijnt na het optillen in de lucht.
- PHF creëert een effect met twee doelen. Goed dekkingsgebied; mist komt in de lucht en wordt waas.

Programmeren

Raadpleeg de Menu Map voor het begrijpen van de menu-opties. De menu map toont het hoofdniveau en voor elke optie verschillende programmeringsniveaus.

• Druk herhaaldelijk op totdat de optie op het display verschijnt om naar het gewenste hoofdniveau te gaan. Hiermee gaat u naar het eerste programmeerniveau voor die optie.
• Om een optie of waarde binnen het huidige programmeerniveau te selecteren drukt u op of totdat de optie op het display verschijnt. Als er een ander programmeerniveau is, ziet u die eerste optie of ziet u de geselecteerde waarde.
• Druk herhaaldelijk op om terug te gaan naar het vorige menuniveau.

Beschrijving bedieningspaneel

<MENU> Selecteert een bedieningsmodus of verlaat huidige menu-optie
	UP Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie TIMER Plaatst het uitvoervolume in de timermodus
	DOWN Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie VOLUME Bedient de pomp om het uitgangsvolume te wijzigen, 1-100%
	ENTER Activeert een menu-optie of de geselecteerde waarde STOP Schakel de timer uit

Menumap

MODE PROGRAMMEERNIVEAUS BESCHRIJVING
Interval Set	5–200S	Einstellung der Dauer zwischen den Ausstößen von nevel
Duration Set	5–200S	Einstellung der Dauer der Ausstöße von nevel
Timer Out	1-100%	Plaatst het uitvoervolume in de timermodus
Volume Out 1–100% Nevelvolume 1-100%
Fan Speed	1–100%	Ventilatorsnelheid (langzaam tot snel)
Fluid Sensor	ON/OFF	Schakelt de vloeistofsensor aan of uit
DMX512 Address	1–512	Selecteert het DMX-startadres
Direct Timer	NO/YES	Schakel de timer aan/uit

Als het product in de timermodus wordt uitgeschakeld blijft het product in de timermodus staan als het product weer wordt ingeschakeld.

DMX-koppeling

De Cloud 9 kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetprofessional.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 512.

DMX-waarden

2Ch

KANAAL	FUNCTIE	WAARDE	PERCENTAGE/INSTELLING
1	Ventilatorsnelheid	000 ⇔ 010	Geen functie
		011 ⇔ 512	Ventilatorsnelheid (langzaam tot snel)
2	Nevelvolume	000 ⇔ 010	Geen functie
		011 ⇔ 512	Nevelvolume 1-100%
