BEDIENUNGSANLEITUNG Cloud 9 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Cloud 9 finden Sie die wesentlichen Produktinformationen, wie etwa über die Menüoptionen des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Installation, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
  • Schließen Sie dieses Produkt NUR an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.
  • Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
  • NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
• Befestigen Sie das Gerät nicht auf einer entflammbaren Oberfläche (Linoleum, Teppich, Holz, Papier, Karton, Kunststoffe, usw.).
• Berühren Sie nicht die Ausstoßdüsen des Geräts. Während des Betriebs kann das Gerät sehr heiß werden und nach dem Ausschalten einige Stunden zum Abkühlen benötigen.
• An der Grundplatte des Geräts kann es zu einer Kondensatbildung kommen, durch die die Umgebung des Cloud 9 nass und feucht wird. Vorsicht walten lassen! Die Oberflächen um das Gerät können rutschig werden.
• Stellen Sie vor dem Befüllen des Geräts mit Flüssigkeit sicher, dass beide Ventile geschlossen sind.

- Abhängig vom Volumen des erzeugten Nebels, können alle Geräte Rauchmelder auslösen.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

- Das Gerät NUR an den Tragegriff tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Nicht als Raumheizung verwenden.

- Nur Nebelfluid auf Wasserbasis von CHAUVET verwenden.

- Vor dem Transport oder Lagerung des Geräts Tank ablassen.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland, oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetprofessional.com.

Packungsinhalt

• Cloud 9
  • Seetronic Powerkon Netzkabel
• Richtungsschlauch und Schlauchklemme
• Schnellanleitung

Wechselstrom

Das Gerät ist so konzipiert, dass es je nach Stellung des Unterspannungsschutz und Modell mit einer Eingangsspannung von entweder 120 V \~ 60 Hz oder 230 V \~ 50 Hz betrieben werden kann.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Die 120-V-Version des Cloud 9 verbraucht mehr als 20A und benötigt daher 2 Netzkabel, die jeweils an separate Stromkreise angeschlossen werden müssen.

Zurücksetzen des Leistungs-schalters

1. Trennen Sie das Gerät vom Stromnetz.
2. Warten Sie etwa 15 Minuten, bis das Gerät abgekühlt ist.
3. Nach 15 Minuten setzen Sie den Leistungsschalter durch Betätigen des Leistungsschalters, bis dieser in der Betriebsstellung einrastet, zurück.
4. Schließen Sie das Gerät wieder an der Stromquelle an.

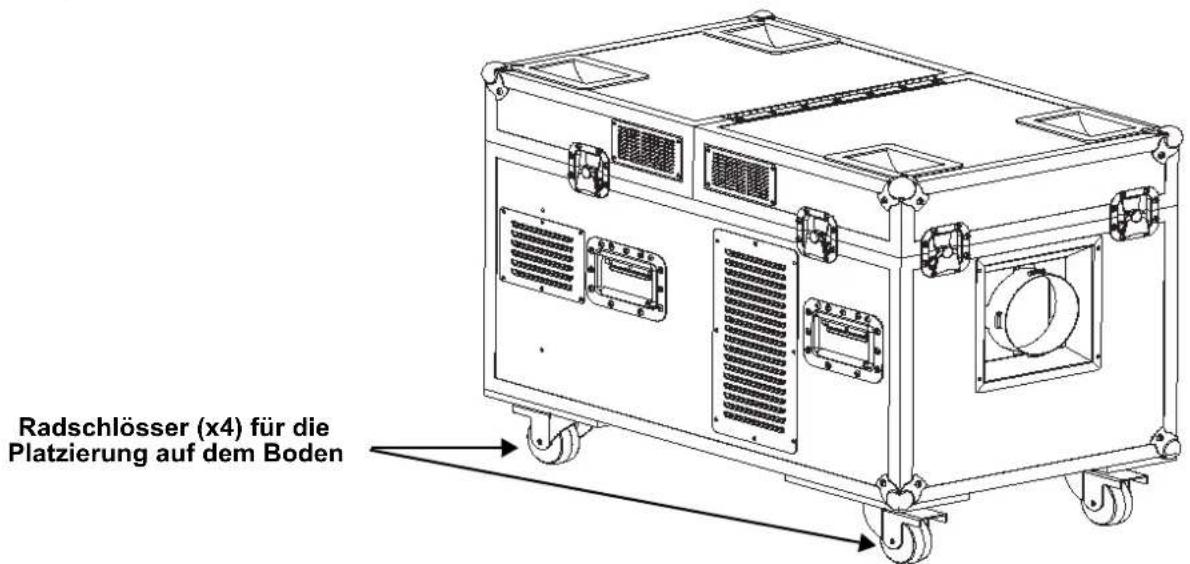

Montageschema des Produkts

Radschlösser (x4) für die Platzierung auf dem Boden

Bodenmontage

An der Grundplatte des Geräts kann es zu einer Kondensatbildung kommen, durch die die Umgebung des Cloud 9 nass und feucht wird. Vorsicht walten lassen! Die Oberflächen um das Gerät können rutschig werden.

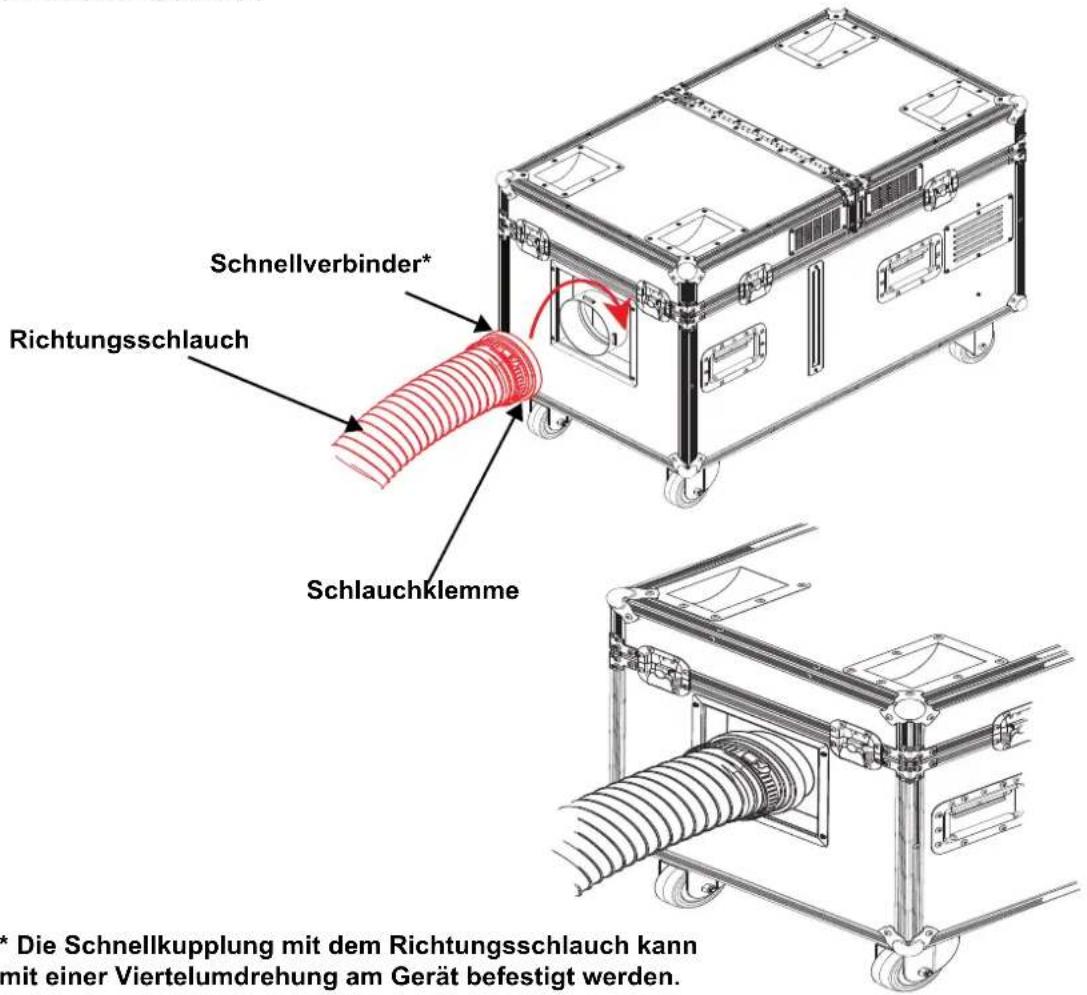

Schlauchanschluss

Schnellverbinder* Richtungsschlauch Schlauchklemme * Die Schnellkupplung mit dem Richtungsschlauch kann mit einer Viertelumdrehung am Gerät befestigt werden.

* Die Schnellkupplung mit dem Richtungsschlauch kann mit einer Viertelumdrehung am Gerät befestigt werden.

Dieses Produkt darf NICHT geneigt werden. Dieses Produkt sollte in Waage sein, wenn es auf einer Oberfläche steht.

Stellen Sie sicher, dass sich während des Betriebs des Cloud 9 im Gerät immer eine ausreichende Menge an Nebelfluid befindet, um Schäden an Pumpe und Heizung zu vermeiden. Wenn der Flüssigkeitspegel zu niedrig ist, füllen Sie einfach Nebelfluid nach, um den Cloud 9 weiter betreiben zu können.

Bereiten Sie sich auf die Verwendung vor

1. Öffne den Flightcase.
2. Ziehen Sie den Flüssigkeitstank heraus und entfernen Sie die Kappe.
3. Vergewissern Sie sich, dass die beiden Plastikschläuche an der Kappe befestigt und in gutem Zustand sind.
4. Spritzflüssigkeit aus Chauvet in den Tank geben und die Kappe wieder einsetzen.
5. Setzen Sie den Tank wieder ein.
6. Überprüfen Sie, dass der Kunststoffschlauch, der von der Kappe zum Vernebler führt, nicht verbogen ist.
7. Schließen Sie das Gerät an und warten Sie ca. 4 Minuten, bis die Heizung vollständig ist.

FCQ (Fog Cleaner Quart - eine Viertelgallone (0,95 l) Reiniger für Benebelungsanlagen) wurde von CHAUVET speziell zur Reinigung des Cumulus entwickelt. Eine regelmäßige Reinigung mit FCQ, nicht mehr als 90 Tage zwischen den Reinigungen, verlängert die Lebensdauer Ihres Geräts.

Verwenden Sie nur von Chauvet zugelassene Nebelflüssigkeit. Andernfalls erzielen Sie möglicherweise keine zufriedenstellenden Ergebnisse. Außerdem kann nicht zugelassene Flüssigkeit die Cloud 9 beschädigen oder Menschen oder Tiere schädigen.

Bewahren Sie den Flüssigkeitstank IMMER vor dem Anbringen der vorderen Abdeckung IMMER mit dem Deckel nach oben auf, um Beschädigungen des Rohrs zu vermeiden, die ein Auslaufen verursachen können.

Betrieb

1. Stellen Sie das Gerät auf einen ebenen Untergrund. Schließen Sie das Gerät an ein Stromnetz an.
2. Entfernen Sie den oberen Deckel.
3. Befüllen Sie den Wasserbehälter bis zur an der Innenseite des Behälters angezeigten Linie des maximalen Füllstands mit destilliertem Wasser. Der Behälter kann bis zu 20 Liter aufnehmen.
4. Befüllen Sie den Wasserbehälter bis zur an der Außenseite des Behälters angezeigten Linie des maximalen Füllstands mit Dunst- oder Nebelfluid von CHAUVET. Der Behälter kann bis zu 3,5 Liter aufnehmen. Dunst- oder Nebelfluidoptionen für die Cloud 9:
5. High Density Fog Fluid (HDF) - Beste Gesamtleistung für eine mittlere bis große Reichweite. Nebel löst sich nach dem Anheben in die Luft auf.
6. Premium Haze Fluid (PHF) - Erzeugt einen doppelten Zweck. Gute Abdeckung; Nebel hebt sich in die Luft und wird zu Dunst.
7. Schalten Sie das Gerät über den auf dem rückwärtigen Bedienfeld befindlichen Geräteschalter ein. Stellen Sie sicher, dass die Lüfter ordnungsgemäß funktionieren.
8. Stellen Sie nun das Gerät auf dem Bedienfeld auf den gewünschten Betriebsmodus ein.

• Durch das Befüllen des Wasserbehälters mit destilliertem Wasser bis über die angezeigte Linie des maximalen Füllstands führt zu einer Leistungsminderung des Geräts. Um eine möglichst hohe Leistungsfähigkeit zu erreichen, lassen Sie vor Gebrauch zuviel eingefülltes Wasser über den Überfüllablauf ab.
• Aufgrund des durch Verdunstung verursachten Wasserverlustes muss der Cloud 9 erneut mit Wasser befüllt werden, um diese Verdunstung auszugleichen.
• Der Cloud 9 ist mit einer Sicherheitsabschaltung versehen, die ein Einschalten der Heizelemente verhindert, wenn der Wasserpegel zu niedrig ist. Wenn diese Sicherheitsabschaltung ausgelöst wird, füllen Sie einfach etwas Wasser nach, um den Cloud 9 weiter zu verwenden.

• Cloud 9 kann mit oder ohne die obere Abdeckung arbeiten.
• HDF bietet die beste Gesamtleistung für einen mittleren bis großen Abdeckungsbereich. Nebel löst sich nach dem Anheben in die Luft auf.
• PHF erzeugt einen doppelten Zweck. Gute Abdeckung; Nebel hebt sich in die Luft und wird zu Dunst.

Programmierung

Zum Verständnis der Menüoptionen, siehe die Menüstruktur. Die Menüstruktur besteht aus einer Hauptebene und einer unterschiedlichen Anzahl an Programmierebenen für jede Option.

• Um zur gewünschten Hauptebene zu gelangen, betätigen Sie wiederholt , bis die Option auf der Anzeige angezeigt wird. Dadurch gelangen Sie zur ersten Programmierebene für diese Option.
• Um eine Option oder einen Wert innerhalb der aktuellen Programmierebene auszuwählen, betätigen Sie oder , bis die Option auf der Anzeige angezeigt wird. Gibt es eine weitere Programmierebene, wird diese erste Option angezeigt, alternativ wird der ausgewählte Wert angezeigt.
• Um zur vorherigen Hauptebene zurückzukehren, betätigen Sie wiederholt .

Beschreibung des Bedienfeldes

TASTE/KNOPF FUNKTION
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	UP Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden FunktionenTIMER Damit stellen Sie das Ausstoßvolumen im Timer-Modus ein
	DOWN Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden FunktionenVOLUME Nebelwolke 1-100%
	ENTER Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestelltSTOP Deaktivieren Sie den Timer.

Wird das Gerät im Timer-Modus ausgeschaltet, befindet es sich beim erneuten Einschalten immer noch im Timer-Modus.

Menu Map

MODUS PROGRAMMIEREBENEN BESCHREIBUNG
Interval Set	5-200S	Setting der Dauer von Zwischen dem ausstoßen Spray
Duration Set 5-200S Setting der Dauer des von Spray Ausstöße
Timer Out	1-100%	Damit stellen Sie das Ausstoßvolumen im Timer-Modus ein
Volume Out 1-100% Zeigt die aktuelle Dunstvolumen
Fan Speed	1-100%	Geserveerd de ventilatorsnelheid, 1-100%
Fluid Sensor	ON/OFF	Damit schalten Sie den Fluid-Sensor ein (ON) oder aus (OFF)
DMX512 Address	1-512	Einstellung die DMX-Startadresse
Direct Timer	NO/YES	Damit aktivieren/deaktivieren Sie den Timer.

DMX-Verbindung

Der Cloud 9 kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetprofessional.com.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 512.

DMX-Werte

KANAL FUNKTION WERT PROZENT/EINSTELLUNG
1 Lüfterdrehzahl	000 ⇔ 010 Keine Funktion
	011 ⇔ 512 Lüftergeschwindigkeit (langsam bis schnell)
2 Dunstvolumen	000 ⇔ 010 Keine Funktion
	011 ⇔ 512 Dunstvolumen, niedrig bis hoch
