GEBRUIKSAANWIJZING Hurricane Haze 2D Chauvet

Over Deze Handleiding

De Hurricane Haze 2D Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de Gebruikershandleiding op www.chauvetlighting.com voor details.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd circuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Maak het product nooit van het stopcontact los door aan het snoer te rukken of te trekken.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• Raak de rook uitlaat van dit product niet aan. Het is erg heet tijdens het gebruik en het kan warm blijven voor enkele uren nadat het apparaat uitgeschakeld is.

• Afhankelijk van de hoeveelheid van mist/nevel die wordt gegenereerd, kunnen alle rookmachines rookmelders af laten gaan.
• De spanning van het stopcontact waarop u dit product aansluit moe binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie- openingen van de behuizing van het product worden geblokkeerd.
• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik ALLEEN de montagebeugel om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 104 °F (40 °C). Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk me het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen
• Niet gebruiken voor het verwarmen van ruimtes.
• Gebruik alleen CHAUVET DJ nevel vloeistof op waterbasis.
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlenger tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan we het product retourneren. Ga naar www.chauvetlighting.com voor contactinformatie.

Wat is inbegrepen

• Hurricane Haze 2D
• Garantiekaart
• Stroomkabel
  • Beknopte Handleiding
  • Bekabelde afstandsbediening

Om te beginnen

Pak uw Hurricane Haze 2D uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, ste dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

Product Beschrijving

The Hurricane Haze 2D is een watergedragen waas machine met doorlopend vermogen en een digitale display om met gemak DMX en zelfstandige functies in te stellen. Het beschikt over een instelbare uitvoersnelheid van de blazer en uitlaat om de waas daar te krijgen waar je het nodig hebt. Een ingebouwde bedrade, afstandsbediening met tijdklok in het armatuur.

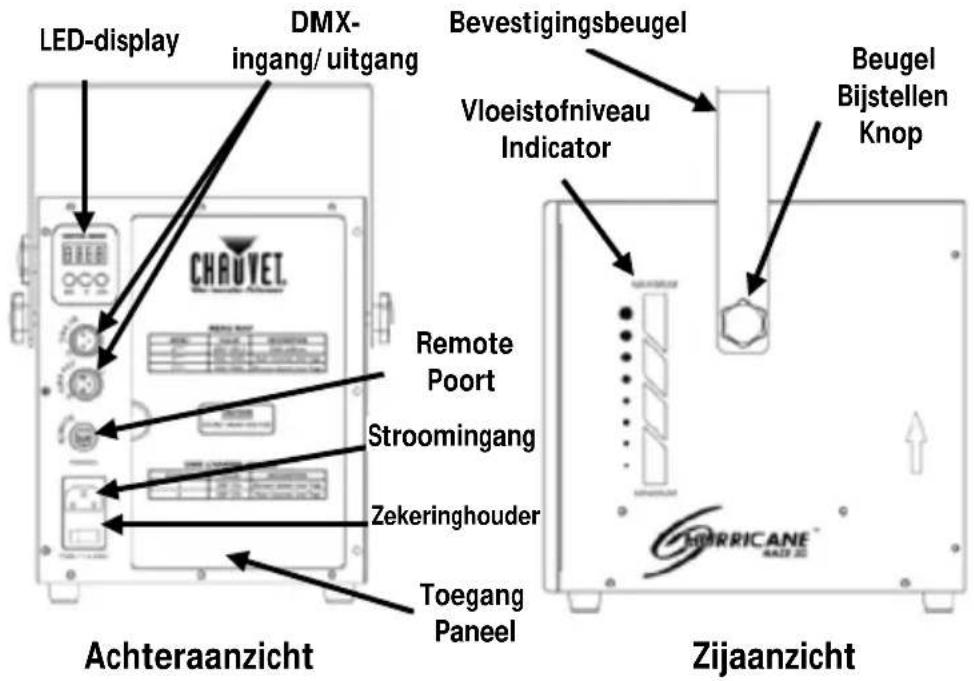

Productoverzicht

LED-display DMX- ingang/ uitgang Bevestigingsbeugel Vloeistofniveau Indicator Beugel Bijstellen Knop Remote Poort Stroomingang Zekeringhouder Toegang Paneel Achteranzicht Zijaanzicht

FCQ (Fog Cleaner Quart) is speciaal ontwikkeld door Chauvet om uw Hurricane Haze 2D te reinigen. Zorg ervoor dat je de FCQ regelmatig gebruikt, niet langer dan 90 dagen tussen de reinigingen, om de levensduur van uw product te verhogen.

AC-stroom

Dit product heeft een vaste spanningsbron en het kan met een ingangsspanning van 120 V, 60 Hz of 230 V, 50 Hz, afhankelijk van het specifieke model.

Vervangen van de Zekering

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet- gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de veiligheidsafdekking uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Ontkoppel het product van de stroom voordat u de zekering vervangt. Vloeistoftank Indicatie LED's geven de status van de tank aan als volgt:

• Rood - het verwarmingselement is momenteel aan het
• Knipperend Rood - het verwarmingselement is momenteel aan het opwarmen en moet bijgevuld worden
• Blauw - de machine is klaar voor gebruik
• Knipperend Blauw - het verwarmingselement is opgewarmd maar de vloeistof tank moet bijgevuld worden.

Let op: The Hurricane Haze 2D kan operationeel zijn terwijl het verwarmingselement aan het opwarmen is.

Montage Lees voor montage van dit product de veiligheidsvoorschriften.

Montage Diagram

SPRICAM CLIPET Voet

Vloerbevestiging

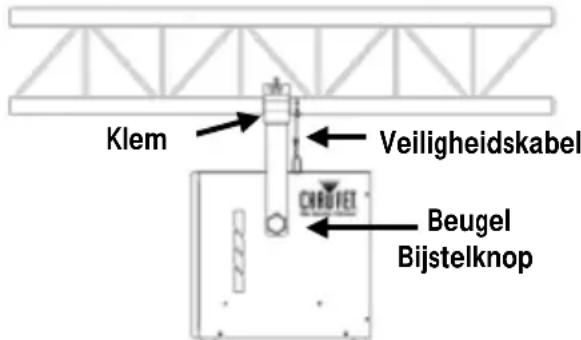

Klem Veiligheidskabel CHUJET Beugel Bijstelknop

Hangende Bevestiging

Configuratiescherm Beschrijving

Toets	Functie
	Selecteert een bedieningsmodus of verlaat huidige menu-optie.
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

DMX Linking

De Hurricane Haze 2D kan met een DMX-controller werken indien gekoppeld door DMX seriële verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de Gebruikershandleiding. Als u niet bekend bent met DMX, download dar hier de DMX Primer www.chauvetlighting.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 511.

Afstandsbediening of Handmatige Bediening

De Hurricane ^TM Haze 2D kan handmatig worden bediend, of met de meegeleverde bedrade afstandsbediening. Details kunt u vinden in de Use Manual, beschikbaar op www.chauvetlighting.com.

Belangrijk: Met behulp van het LED-display, zet u de Ventilator en Haze output naar 0. U kunt hem vervolgens aansluiten en de afstandsbediening gebruiken met de Hurricane Haze 2D.

Als het digitale display wordt aangeraakt terwijl de afstandsbediening in gebruik is, zal de digitale display de controle overnemen. Een DMX regelaar heeft prioriteit over het gebruik van het digitale display en de afstandsbediening. De prioriteitsniveaus zijn:

1. DMX
2. Digitaal display
3. Afstandsbediening

Menu Opties

Stand	Programmering Procedure		Beschrijving
DMX Stand	dxxx	001–512	Selecteert het DMX startadres
Handmatige Stand	Waas Volume	h001–h005	Laag naar hoog
	Blaas Snelheid	f001–f005	Laag naar hoog

DMX-waarden

2-CH	Kanaal	Functie	Waarde	Percentage/Instelling
	1	Snelheid van ventilatoren	000 Û 255	laag~hoog
	2	De intensiteit van de Mist	000 Û 255	laag~hoog
