Hurricane 1200 - Máquina de efeitos Chauvet - Manual de utilização gratuito

Tipo de produto	Máquina de névoa
Marca	Chauvet
Modelo	Hurricane 1200
Alimentação elétrica	120 VCA, 60 Hz ou 230 VCA, 50 Hz conforme modelo
Potência	Não especificada (estimativa: 1200 W)
Capacidade do tanque	Não especificada (tanque grande)
Consumo de líquido	Variável conforme ajuste; aumenta no modo contínuo
Temperatura ambiente máx.	40 °C (104 °F)
Distância de segurança das superfícies	Pelo menos 50 cm (20 polegadas)
Funções principais	Geração de névoa, acionamento manual, controle remoto com fio com timer (FC-T), controle remoto sem fio incluído
Indicadores LED	Vermelho: pré-aquecimento; Azul: pronto; Piscando: necessidade de reabastecimento
Líquido recomendado	Líquido para névoa à base de água Chauvet® exclusivamente
Manutenção	Limpeza com solução FCQ a cada 90 dias; esvaziar o tanque antes do transporte
Substituição do fusível	Fusível do mesmo tipo e amperagem
Montagem	Suporte de montagem, grampo de montagem compatível, cabo de segurança
Segurança	Não usar em instalação permanente; conectar a circuito protegido e aterrado; não tocar durante o funcionamento; não obstruir as aberturas de ventilação
Reparabilidade	Nenhum componente reparável pelo usuário (exceto fusível)
Acessórios incluídos	Controle remoto com fio FC-T, controle remoto sem fio, manual de referência, ficha de garantia
Peso	Não especificado (estimativa 10-15 kg)
Dimensões	Não especificadas (compacta)

Perguntas frequentes - Hurricane 1200 Chauvet

Como instalar a máquina de névoa Hurricane 1200?

Instale a máquina em uma superfície plana e estável. Monte-a usando o suporte de montagem e um grampo compatível (por exemplo, CLP-15 da Chauvet). Use um cabo de segurança para evitar quedas. Certifique-se de que as aberturas de ventilação não estão obstruídas e mantenha uma distância de pelo menos 50 cm das superfícies adjacentes. Conecte a uma tomada protegida e aterrada.

Que tipo de líquido usar com a Hurricane 1200?

Use exclusivamente líquido para névoa à base de água da marca Chauvet®. O uso de outros líquidos pode danificar a bomba e o aquecedor.

Como limpar a máquina Hurricane 1200?

Limpe regularmente a máquina com a solução especial FCQ (Fog Cleaner Quart) da Chauvet. Realize essa limpeza pelo menos a cada 90 dias para prolongar a vida útil do aparelho. Esvazie o tanque antes de qualquer limpeza ou transporte.

O que fazer se a máquina não produzir névoa?

Verifique primeiro se o tanque contém líquido suficiente. Se o LED piscar em vermelho ou azul, encha o tanque. Certifique-se de que a máquina está na fase de pré-aquecimento (LED vermelho fixo). Aguarde até que o LED fique azul fixo para indicar que está pronta. Se o problema persistir, verifique o fusível e substitua-o se necessário.

Posso usar a Hurricane 1200 com um dimmer?

Não, nunca conecte este aparelho a um dimmer ou reostato. Isso pode danificar o aparelho e anular a garantia.

Como usar o controle remoto com fio FC-T?

O controle remoto FC-T permite programar intervalos de geração de névoa. Use os botões rotativos para ajustar a saída, duração e intervalo. O modo Manual aciona um jato contínuo enquanto o botão é pressionado. O modo Continuous produz névoa contínua (ajuste máximo recomendado: 11). Os LEDs indicam o estado do aparelho.

A máquina Hurricane 1200 é adequada para instalação permanente?

Não, este aparelho não foi projetado para instalação permanente. É destinado ao uso temporário e deve ser instalado em uma superfície plana e estável.

Qual é a temperatura máxima de uso?

A temperatura ambiente máxima é de 40 °C (104 °F). Não opere o aparelho em temperaturas mais altas para evitar risco de superaquecimento.

Como substituir o fusível da Hurricane 1200?

Desconecte o aparelho. Gire a tampa do porta-fusível no sentido anti-horário para removê-la. Substitua o fusível queimado por um fusível de mesmo tipo e mesma amperagem. Recoloque o porta-fusível e reconecte.

O que fazer se a máquina disparar os detectores de fumaça?

Se várias máquinas de névoa estiverem funcionando simultaneamente, elas podem disparar os detectores de fumaça. Reduza o número de máquinas em funcionamento ou diminua a produção de névoa. Certifique-se de que o ambiente esteja bem ventilado.

MANUAL DE UTILIZADOR Hurricane 1200 Chauvet

O Guia de Referência Rápida (GRR) do Hurricane™ 1200 contém as informações de ligação, montagem e funcionamento do produto Transfira o Manual de Utilizador de www.chauvetlighting.com para obter mais informações.

Exclusão de Responsabilidade

As informações e especificações contidas neste GRR estão sujeitas a alteração sem aviso prévio.

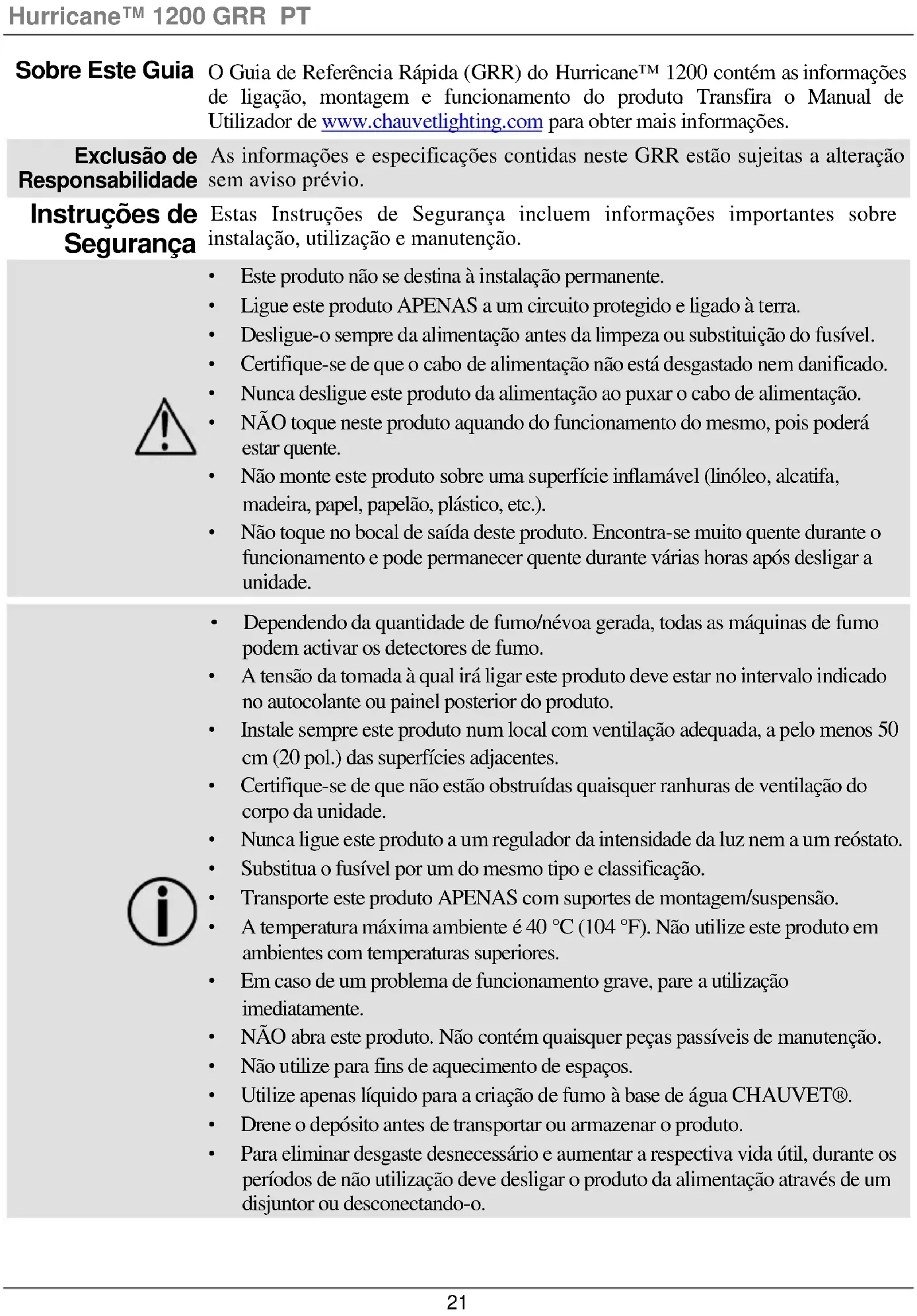

Instruções de Segurança

Estas Instruções de Segurança incluem informações importantes sobre instalação, utilização e manutenção.

• Este produto não se destina à instalação permanente.
  • Ligue este produto APENAS a um circuito protegido e ligado à terra.
• Desligue-o sempre da alimentação antes da limpeza ou substituição do fusível.
• Certifique-se de que o cabo de alimentação não está desgastado nem danificado.
• Nunca desligue este produto da alimentação ao puxar o cabo de alimentação.
• NÃO toque neste produto aquando do funcionamento do mesmo, pois poderá estar quente.
• Não monte este produto sobre uma superfície inflamável (linóleo, alcatifa, madeira, papel, papelão, plástico, etc.).
• Não toque no bocal de saída deste produto. Encontra-se muito quente durante o funcionamento e pode permanecer quente durante várias horas após desligar a unidade.

• Dependendo da quantidade de fumo/névoa gerada, todas as máquinas de fumo podem activar os detectores de fumo.
• A tensão da tomada à qual irá ligar este produto deve estar no intervalo indicado no autocolante ou painel posterior do produto.
• Instale sempre este produto num local com ventilação adequada, a pelo menos 50 cm (20 pol.) das superfícies adjacentes.
• Certifique-se de que não estão obstruídas quaisquer ranhuras de ventilação do corpo da unidade.
• Nunca ligue este produto a um regulador da intensidade da luz nem a um reóstato.
• Substitua o fusível por um do mesmo tipo e classificação.
• Transporte este produto APENAS com suportes de montagem/suspensão.
• A temperatura máxima ambiente é 40 °C (104 °F). Não utilize este produto em ambientes com temperaturas superiores.
• Em caso de um problema de funcionamento grave, pare a utilização imediatamente.
• NÃO abra este produto. Não contém quaisquer peças passíveis de manutenção.
• Não utilize para fins de aquecimento de espaços.
• Utilize apenas líquido para a criação de fumo à base de água CHAUVET®.
• Drene o depósito antes de transportar ou armazenar o produto.
• Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar o produto da alimentação através de um disjuntor ou desconectando-o.

Contacto

Fora dos E.U.A., Reino Unido, Irlanda, México ou Bénelux, entre em contacto com o seu distribuidor para solicitar assistência ou devolver um produto Aceda a www.chauvetlighting.com para obter informações de contacto.

Conteúdo

- Hurricane™ 1200

- Cartão de garantia

- Controlo remoto com temporizador FC-T

• Guia de referência rápida

Para começar

Desembale o Hurricane™ 1200 e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a Chauvet.

Funcionamento remoto ou manual

O Hurricane™ 1200 pode ser operado manualmente premindo o botão de fumo manual localizado na parte posterior da máquina ou com o controlo remoto com temporizador incluído. Também estão disponíveis outros dois controlos remotos como opção: um controlo com fios manual (FCM) e um controlo remoto sem fios (FC-W). Pode obter mais informações no manual do utilizador disponível em www.chauvetighting.com.

Descrição

O Hurricane™ 1200 é uma máquina de fumo leve e compacta que cria uma atmosfera com fumo de modo a melhorar qualquer espectáculo de luzes.

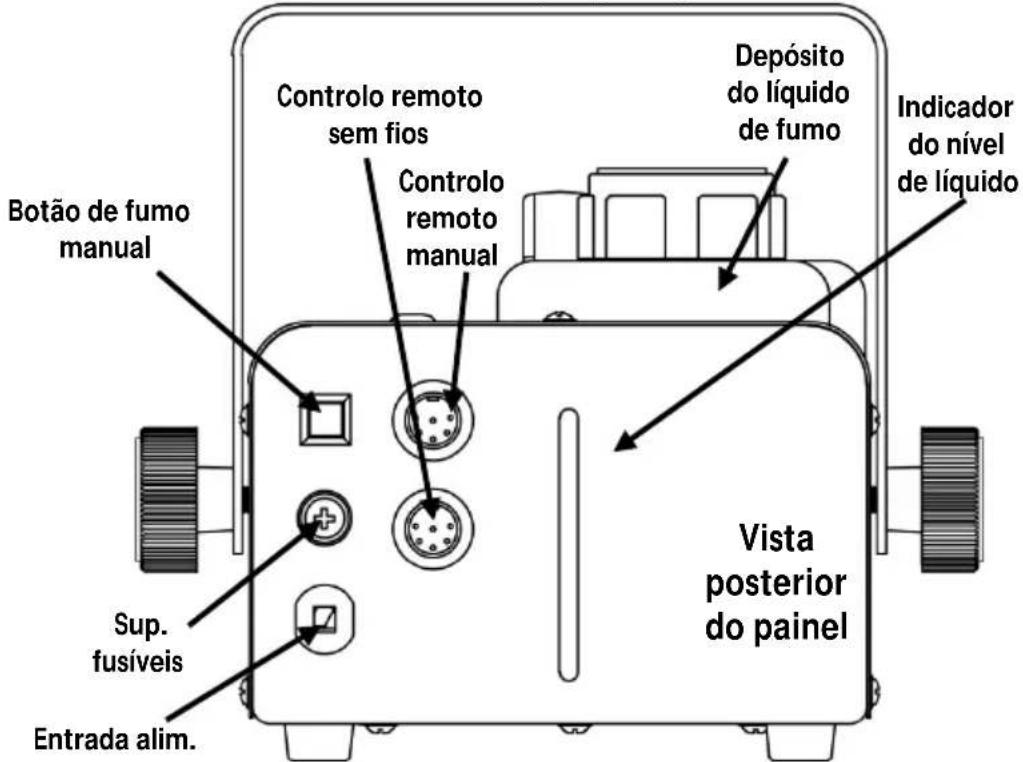

Descrição geral

Botão de fumo manual Sup. fusíveis Entrada alim. Controlo remoto sem fios Controlo remoto manual Depósito do líquido de fumo Indicador do nível de líquido Vista posterior do painel

Alimentação CA

Este produto possui uma fonte de alimentação de tensão fixa e pode funcionar com uma tensão de entrada de 120 VCA, 60 Hz ou 230 VCA, 50 Hz, dependendo do modelo específico.

Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar o produto da alimentação através de um disjuntor ou desconectando-o.

Substituição do fusível

1. Desligue o produto da alimentação.

2. Rode a tampa do suporte do fusível para a esquerda para desapertar o suporte do fusível e retirá-lo.

3. Retire o fusível queimado do suporte e substitua por um fusível com o mesmo tipo e classificação.

4. Volte a colocar o suporte de fusíveis e a ligar a alimentação.

LEDs indicadores apresentam o nível do depósito como se segue:

• Vermelho - o aquecedor está a aquecer
- Vermelho a piscar - o aquecedor está a aquecer e requer reabastecimento
• Azul - a máquina de névoa está pronta
- Azul a piscar - o aquecedor está quente, mas o depósito do líquido requer reabastecer.

O FCQ (quarto de limpeza de fumo) foi desenvolvido pela Chauvet para limpar o Hurricane™ 1200. Certifique-se de que utiliza regularmente o FCQ de modo, não mais de 90 dias entre as limpezas, a aumentar a vida útil do produto.

Instalação Antes de instalar este produto, leia as Instruções de Segurança.

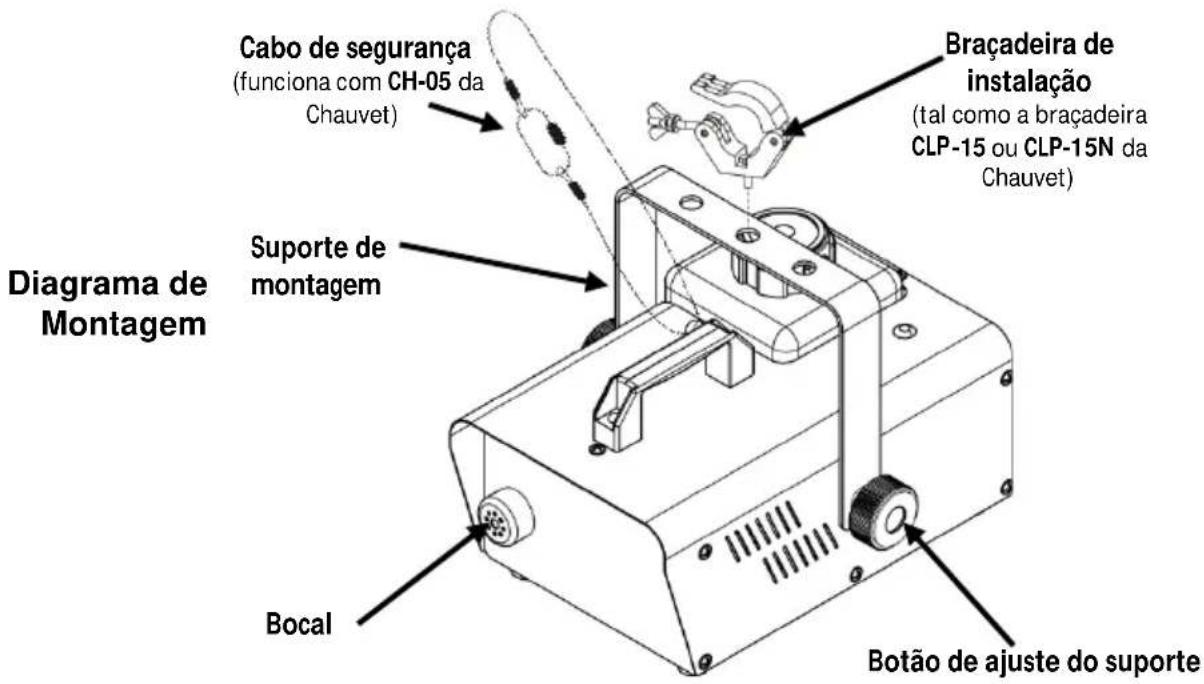

Cabo de segurança (funciona com CH-05 da Chauvet) Braçadeira de instalação (tal como a braçadeira CLP-15 ou CLP-15N da Chauvet) Suporte de montagem Diagrama de Montagem Bocal Botão de ajuste do suporte

Durante o funcionamento do Hurricane™ 1200, certifique-se de que existe líquido para a criação de fumo adequado de modo a evitar danos na bomba e no aquecedor. Quando o nível do líquido para a criação de fumo estiver baixo, basta adicionar mais líquido para a criação de fumo para continuar a utilizar o Hurricane™ 1200.

Este produto NÃO pode ser inclinado. Este produto deve ser utilizado ou montado numa superfície nivelada.

Controlo remoto FC-T

O controlador temporizador com fios FC-T permite-lhe accionar automaticamente o débito de fumo definindo intervalos, funcionamento contínuo e a duração. As luzes indicadoras LED exibem o estado actual da máquina e do controlador. Os botões rotativos definem o intervalo, débito duração, enquanto os botões manuais e contínuos permitem substituir o controlo. Para obter mais informações, transfira o manual do utilizador do site Web da Chauvet www.chauvetlighting.com.

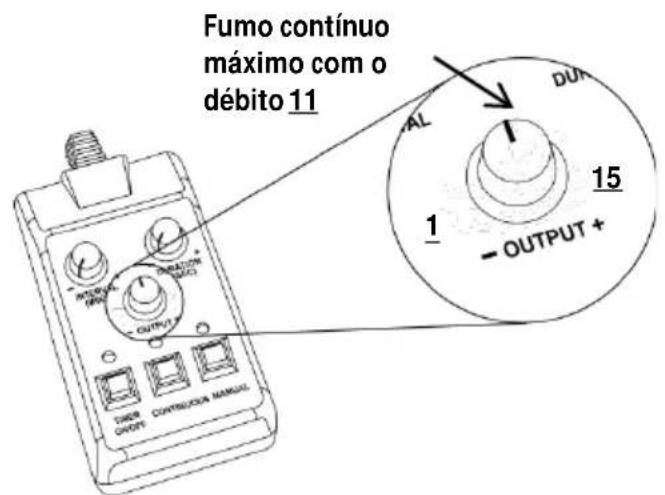

Descrição geral do controlo remoto FC-T

Fumo contínuo máximo com o débito 11 OUTPUT CONTINUO MANUAL AL DUN 15 1 - OUTPUT +

- A duração do débito contínuo de fumo tem por base a capacidade do depósito de líquido e a posição do botão SAÍDA.

- A duração de fumo manual (o débito MÁX padrão) tem por base a capacidade da máquina de fumo. (Consulte o Manual do Utilizador do produto para obter mais especificações)

- A definição de débito contínuo MÁXIMO recomendada é 11. Em todos os níveis acima de 11, a máquina de fumo alterna automaticamente com sequências intermitentes de fumo durante o programa de novo aquecimento.
