Typ produktu	Maszyna mgłowa
Marka	Chauvet
Model	Hurricane 1200
Zasilanie elektryczne	120 VAC, 60 Hz lub 230 VAC, 50 Hz w zależności od modelu
Moc	Nieokreślona (szacunkowo: 1200 W)
Pojemność zbiornika	Nieokreślona (duży zbiornik)
Zużycie płynu	Zmienne w zależności od ustawienia; wzrasta w trybie ciągłym
Maks. temperatura otoczenia	40 °C (104 °F)
Odległość bezpieczeństwa od powierzchni	Co najmniej 50 cm (20 cali)
Główne funkcje	Generowanie mgły, ręczne uruchamianie, przewodowy pilot z timem (FC-T), bezprzewodowy pilot w zestawie
Wskaźniki LED	Czerwony: nagrzewanie; Niebieski: gotowy; Miganie: konieczność uzupełnienia
Zalecany płyn	Tylko płyn mgłowy na bazie wody Chauvet®
Konserwacja	Czyszczenie roztworem FCQ co 90 dni; opróżnij zbiornik przed transportem
Wymiana bezpiecznika	Bezpiecznik tego samego typu i natężenia
Montaż	Uchwyt montażowy, kompatybilny zacisk montażowy, linka zabezpieczająca
Bezpieczeństwo	Nie używać w instalacji stałej; podłączyć do chronionego i uziemionego obwodu; nie dotykać podczas pracy; nie blokować szczelin wentylacyjnych
Naprawialność	Brak części nadających się do naprawy przez użytkownika (oprócz bezpiecznika)
Akcesoria w zestawie	Przewodowy pilot FC-T, bezprzewodowy pilot, instrukcja obsługi, karta gwarancyjna
Waga	Nieokreślona (szacunkowo 10-15 kg)
Wymiary	Nieokreślone (kompaktowe)

Często zadawane pytania - Hurricane 1200 Chauvet

Jak zainstalować maszynę mgłową Hurricane 1200?

Zainstaluj maszynę na płaskiej i stabilnej powierzchni. Zamontuj ją za pomocą uchwytu montażowego i kompatybilnego zacisku (np. CLP-15 firmy Chauvet). Użyj linki zabezpieczającej, aby zapobiec upadkowi. Upewnij się, że szczeliny wentylacyjne nie są zablokowane i zachowaj odległość co najmniej 50 cm od sąsiednich powierzchni. Podłącz do chronionego i uziemionego gniazdka.

Jaki rodzaj płynu stosować z Hurricane 1200?

Używaj wyłącznie płynu mgłowego na bazie wody marki Chauvet®. Użycie innych płynów może uszkodzić pompę i grzejnik.

Jak wyczyścić maszynę Hurricane 1200?

Regularnie czyść maszynę specjalnym roztworem FCQ (Fog Cleaner Quart) firmy Chauvet. Wykonuj to czyszczenie co najmniej co 90 dni, aby przedłużyć żywotność urządzenia. Opróżnij zbiornik przed czyszczeniem lub transportem.

Co zrobić, jeśli maszyna nie wytwarza mgły?

Najpierw sprawdź, czy w zbiorniku jest wystarczająca ilość płynu. Jeśli dioda LED miga na czerwono lub niebiesko, uzupełnij zbiornik. Upewnij się, że maszyna jest w fazie nagrzewania (stała czerwona dioda LED). Poczekaj, aż dioda LED zmieni kolor na stały niebieski, co oznacza gotowość. Jeśli problem nadal występuje, sprawdź bezpiecznik i w razie potrzeby wymień go.

Czy mogę używać Hurricane 1200 ze ściemniaczem?

Nie, nigdy nie podłączaj tego urządzenia do ściemniacza lub reostatu. Może to spowodować uszkodzenie urządzenia i unieważnienie gwarancji.

Jak używać przewodowego pilota FC-T?

Pilot FC-T umożliwia programowanie interwałów wytwarzania mgły. Użyj pokręteł, aby ustawić moc, czas trwania i interwał. Tryb Manual uruchamia ciągły strumień, gdy przycisk jest wciśnięty. Tryb Continuous wytwarza ciągłą mgłę (zalecane maksymalne ustawienie: 11). Diody LED wskazują stan urządzenia.

Czy maszyna Hurricane 1200 nadaje się do stałej instalacji?

Nie, to urządzenie nie jest przeznaczone do stałej instalacji. Jest przeznaczone do użytku tymczasowego i powinno być zainstalowane na płaskiej i stabilnej powierzchni.

Jaka jest maksymalna temperatura pracy?

Maksymalna temperatura otoczenia wynosi 40 °C (104 °F). Nie używaj urządzenia w wyższych temperaturach, aby uniknąć ryzyka przegrzania.

Jak wymienić bezpiecznik w Hurricane 1200?

Odłącz urządzenie. Obróć pokrywę bezpiecznika w lewo, aby ją zdjąć. Wymień przepalony bezpiecznik na bezpiecznik tego samego typu i natężenia. Załóż pokrywę i podłącz ponownie.

Co zrobić, jeśli maszyna uruchamia czujniki dymu?

Jeśli kilka maszyn mgłowych pracuje jednocześnie, mogą one uruchomić czujniki dymu. Zmniejsz liczbę pracujących maszyn lub zmniejsz produkcję mgły. Upewnij się, że pomieszczenie jest dobrze wentylowane.

INSTRUKCJA OBSŁUGI Hurricane 1200 Chauvet

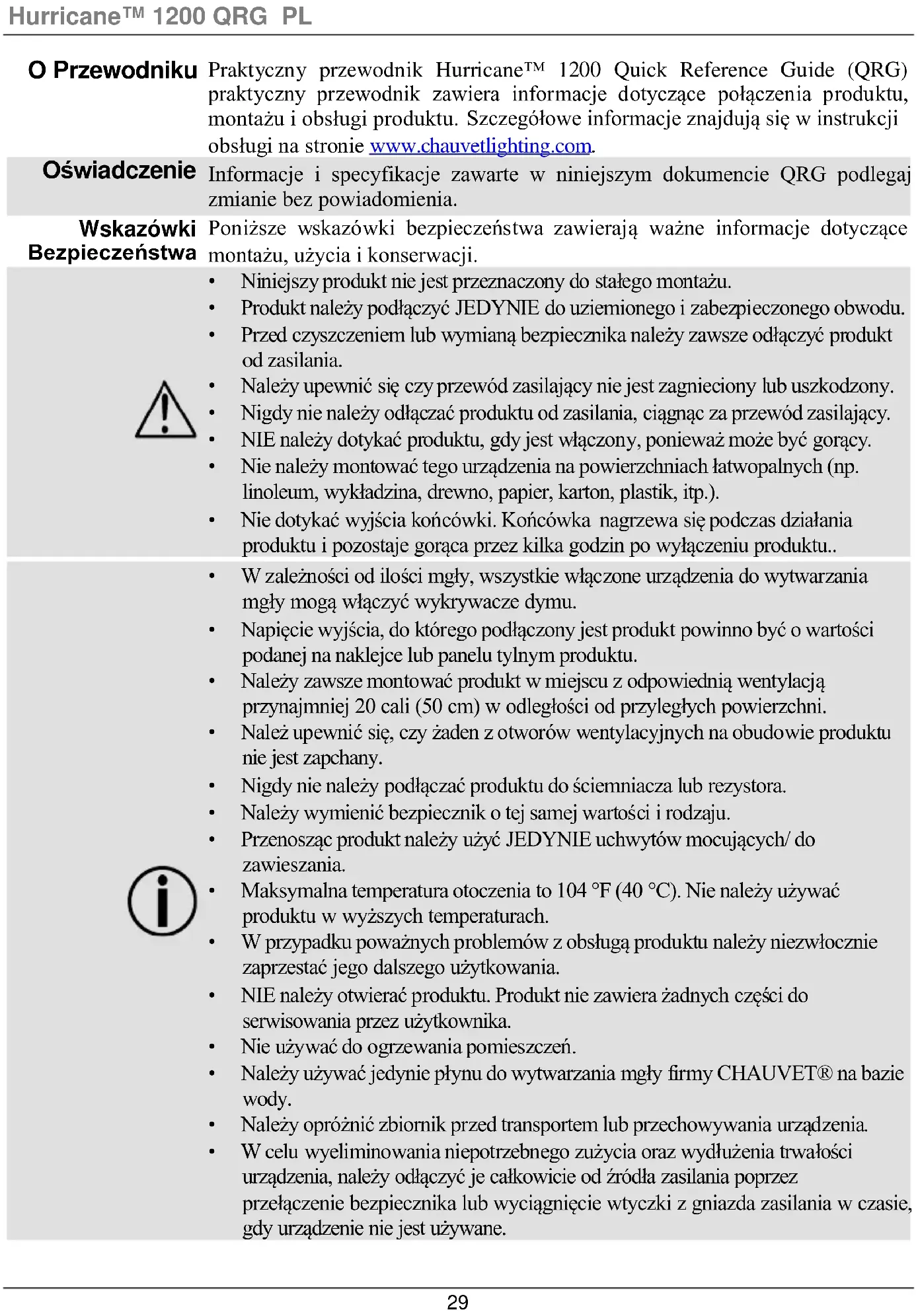

Praktyczny przewodnik Hurricane™ 1200 Quick Reference Guide (QRG) praktyczny przewodnik zawiera informacje dotyczące połączenia produktu, montażu i obsługi produktu. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com.

Oświadczenie

Informacje i specyfikacje zawarte w niniejszym dokumencie QRG podlegaj zmianie bez powiadomienia.

Wskazówki Bezpieczeństwa

Poniższe wskazówki bezpieczeństwa zawierają ważne informacje dotyczące montażu, użycia i konserwacji.

• Niniejszy produkt nie jest przeznaczony do stałego montażu.
• Produkt należy podłączyć JEDYNIE do uziemionego i zabezpieczonego obwodu.
• Przed czyszczeniem lub wymianą bezpiecznika należy zawsze odłączyć produkt od zasilania.
• Należy upewnić się czy przewód zasilający nie jest zagnieciony lub uszkodzony.
• Nigdy nie należy odłącać produktu od zasilania, ciągnąc za przewód zasilający.
• NIE należy dotykać produktu, gdy jest włączony, ponieważ może być gorący.
• Nie należy montować tego urządzenia na powierzchniach łatwopalnych (np. linoleum, wykładzina, drewno, papier, karton, plastik, itp.).
• Nie dotykać wyjścia końcówki. Końcówka nagrzewa się podczas działania produktu i pozostaje gorąca przez kilka godzin po wyłączeniu produktu..

- W zależności od ilości mgły, wszystkie włączone urządzenia do wytwarzania mgły mogą włączyć wykrywacze dymu.

- Napięcie wyjścia, do którego podłączony jest produkt powinno być o wartości podanej na naklejce lub panelu tylnym produktu.

- Należy zawsze montować produkt w miejscu z odpowiednią wentylacją przynajmniej 20 cali (50 cm) w odległości od przyległych powierzchni.

- Należ upewnić się, czy żaden z otworów wentylacyjnych na obudowie produktu nie jest zapchany.

- Nigdy nie należy podłączać produktu do ściemniacza lub rezystora.

- Należy wymienić bezpiecznik o tej samej wartości i rodzaju.

- Przenosząc produkt należy użyć JEDYNIE uchwytów mocujących/ do zawieszania.

- Maksymalna temperatura otoczenia to 104 °F (40 °C). Nie należy używać produktu w wyższych temperaturach.

- W przypadku poważnych problemów z obsługą produktu należy niezwłocznie zaprzestać jego dalszego użytkowania.

- NIE należy otwierać produktu. Produkt nie zawiera żadnych części do serwisowania przez użytkownika.

- Nie używać do ogrzewania pomieszczeń.

- Należy używać jedynie płynu do wytwarzania mgły firmy CHAUVET® na bazie wody.

- Należy opróżnić zbiornik przed transportem lub przechowywania urządzenia.

- W celu wyeliminowania niepotrzebnego zużycia oraz wydłużenia trwałości urządzenia, należy odłączyć je całkowicie od źródła zasilania poprzez przełączenie bezpiecznika lub wyciągnięcie wtyczki z gniazda zasilania w czasie, gdy urządzenie nie jest używane.

Kontakt

Poza Stanami Zjednoczonymi, Zjednoczonym Królestwem, Irlandią, Meksykiem lub Benelux w celu uzyskania pomocy lub zwrotu produktu należy skontaktować się z dystrybutorem na terenie danego kraju. Dalsze informacje kontaktowe na stronie www.chauvetlighting.com.

Co wchodzi w

- Hurricane™ 1200

- Karta gwarancyjna

skład zestawu

• Pilot przewodowy z funkcją timera FC-T

- Instrukcja obsługi

Przed montażem

Należy rozpakować Hurricane™ 1200 oraz upewnić się, że wszystkie znajdujące się w opakowaniu części są w dobrym stanie. W przypadku, gdy opakowanie lub jego zawartość noszą ślady uszkodzenia, należy natychmiast poinformować o tym fakcie dostawcę, a nie firmę Chauvet.

Sterowanie zdalne lub ręczne

Urządzenie Hurricane™ 1200 może być obsługiwane w trybie ręcznym poprz naciśnięcie przycisku Manual Fog znajdującego się na jego tylnej części lub za pomocą dołączonego pilota z funkcją timera. Dwa pozostałe piloty dostępne są jako opcja: ręczny pilot przewodowy (FC- M) oraz pilot bezprzewodowy (FC-W). Szczegóły znajdują się w instrukcji obsługi dostępne są na stronie www.chauvetighting.com.

Opis

Hurricane™ 1200 jest niezwykle lekkim urządzeniem wytwarzającym mgłę, które w subtelny sposób tworzy niesamowitą atmosferę podczas pokazów świetlnych.

Opis produktu

Przycisk do ręcznego wytwarzania mgły Pilot bezprzewodowy Pilot przewodowy Zbiornik na płyn Wskaźnik poziomu płynu Obudowa bezpiecznika Wejście zasilania Widok na panel tylny

Moc AC

Urządzenie posiada transformator i może pracować przy napięciu wejściowym wynoszącym 120 V, 60 Hz lub 230 V, 50 Hz.

W celu wyeliminowania niepotrzebnego zużycia oraz wydłużenia trwałości urządzenia, należy odlączyć je całkowicie od źródła zasilania poprzez przełączenie bezpiecznika lub wyciągnięcie wtyczki z gniazda zasilania w czasie, gdy urządzenie nie jest używane.

Wymiana bezpiecznika

1. Odłączyć produkt od zasilania.
2. Obrócić obudowę bezpiecznika przeciwnie do ruchu wskazówek zegara w celu jego poluzowania a następnie wyciągnąć.
3. Usunąć przepalony bezpiecznik z zacisku i wymienić na nowy o dokładnie tym samym rodzaju i wartości.
4. Włożyć uchwyt bezpiecznika i ponownie włączyć zasilanie.

Kontrolki zbiornika na płyn

Diody LED informują o stanie napełnienia zbiornika w następujący sposób:

• Czerwona - zbiornik na płyn jest fazie podgrzewania
- Migająca czerwona - zbiornik na płyn jest fazie podgrzewania i wymaga napełnienia
- Niebieska - wytwornica jest gotowa
- Migająca niebieska - grzałka jest nagrzana, ale zbiornik wymaga napełnienia

W celu wyczyszczenie urządzenia Hurricane™ 1200 firma Chauvet opracowała środek FCQ (Fog Cleaner Quart). Należy używać płynu FCQ w, nie dłużej niż 90 dni pomiędzy czyszczenia, celu wydłużenia okresu używania urządzenia.

Montaż

Przed zamontowaniem produktu należy zapoznać się ze Wskazówkami Bezpieczeństwa.

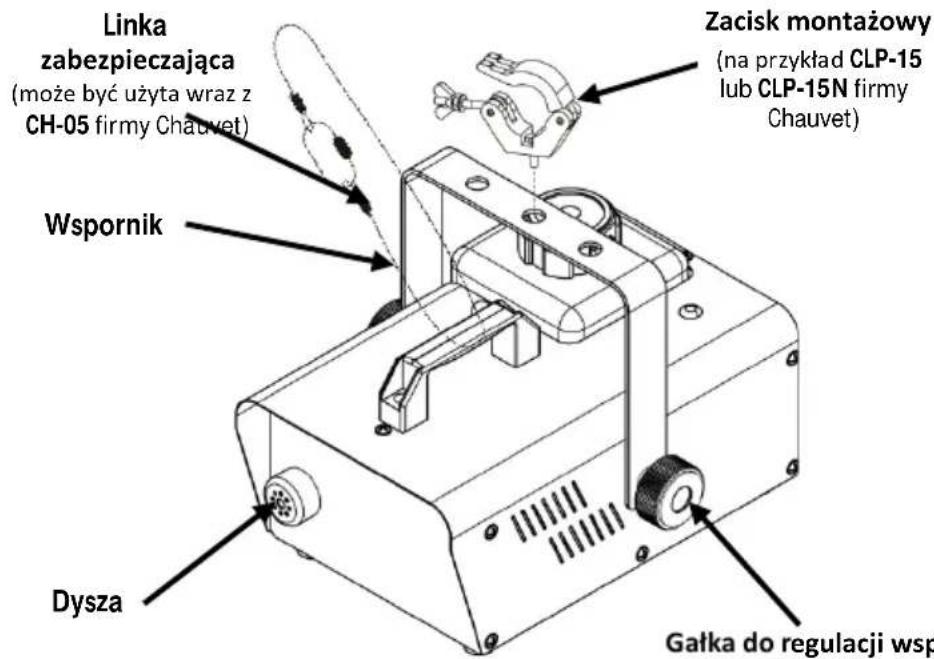

Diagram Montażowy

Linka zabezpieczająca (może być używa wraz z CH-05 firmy Chauvet) Wspornik Zacisk montażowy (na przykład CLP-15 lub CLP-15N firmy Chauvet) Dysza Gałka do regulacji wsp

Podczas użytkowania urządzenia Hurricane™ 1200 należy upewnić się, że w zbiorniku znajduje się odpowiedni płyn, aby uniknąć uszkodzenia pompy oraz nagrzewnicy. Gdy spada poziom płynu wystarczy go dolać, aby kontynuować pracę z Hurricane™ 1200.

Urządzenie nie może być przechylane. Urządzenie musi zostać wypoziomowane zarówno podczas używania na podłożu, jak również gdy jest zamontowane np. na statywie.

Pilot FC-T

Przewodowy pilot z timerem FC-T pozwala na automatyczne uruchomienie wytwarzania mgły poprzez ustawienie przerw oraz czasu trwania działania urządzenia. Kontrolki LED informują o aktualnym stanie urządzenia ora: pilota. Za pomocą pokręteł można ustawić prz erwy oraz czas trwania wytwarzanie mgły, a przyciski do sterowania ręcznego i ciągłego pozwalają na natychmiastowe przejęcie kontroli nad urządzeniem.

Więcej szczegółowych informacji można uzyskać w pełnej instrukcji obsługi znajdującej się na stronie firmy Chauvet www.chauvetlighting.com.

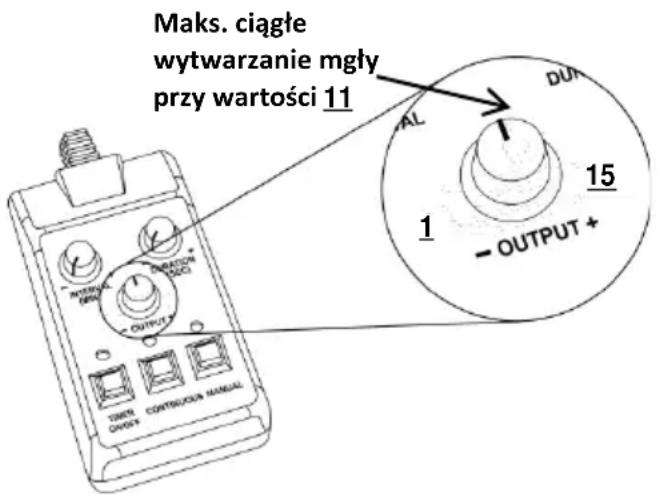

Diagram Pilot FC-T

Maks. ciągłe wytwarzanie mgły przy wartości 11 INTERS RMS DUR OUTPUT AL 15 OUTPUT + 1 TOMEN CIRCUZI CONSTRUCTION MANUAL

• Czas trwania pracy w trybie ciągłym zależy od pojemności zbiornika na płyn oraz pozycji, w jakiej zostało ustawione pokrętło OUTPUT.
• Czas trwania pracy w trybie ręcznym (urządzenie fabrycznie ustawione jest na MAX) zależy od możliwości urządzenia do wytwarzania mgły. (W celu uzyskania szczegółowych informacji dotyczących wagi, proszę zapoznać się z instrukcją obsługi konkretnego urządzenia.)
• Zapotrzebowanie na płyn znacząco wzrośnie jeżeli urządzenie pracować będzie w trybie ciągłym.
• Zaleca się ustawienie MAKSTMALNEJ pracy w trybie ciągłym na wartość 11. Ustawianie na wszystkie wartości powyżej 11 sprawi, że urządzenie będzie wydmuchować mgłę z przerwami podczas procesu ponownego nagrzewania.
