MANUALE UTENTE Hurricane 1200 Chauvet

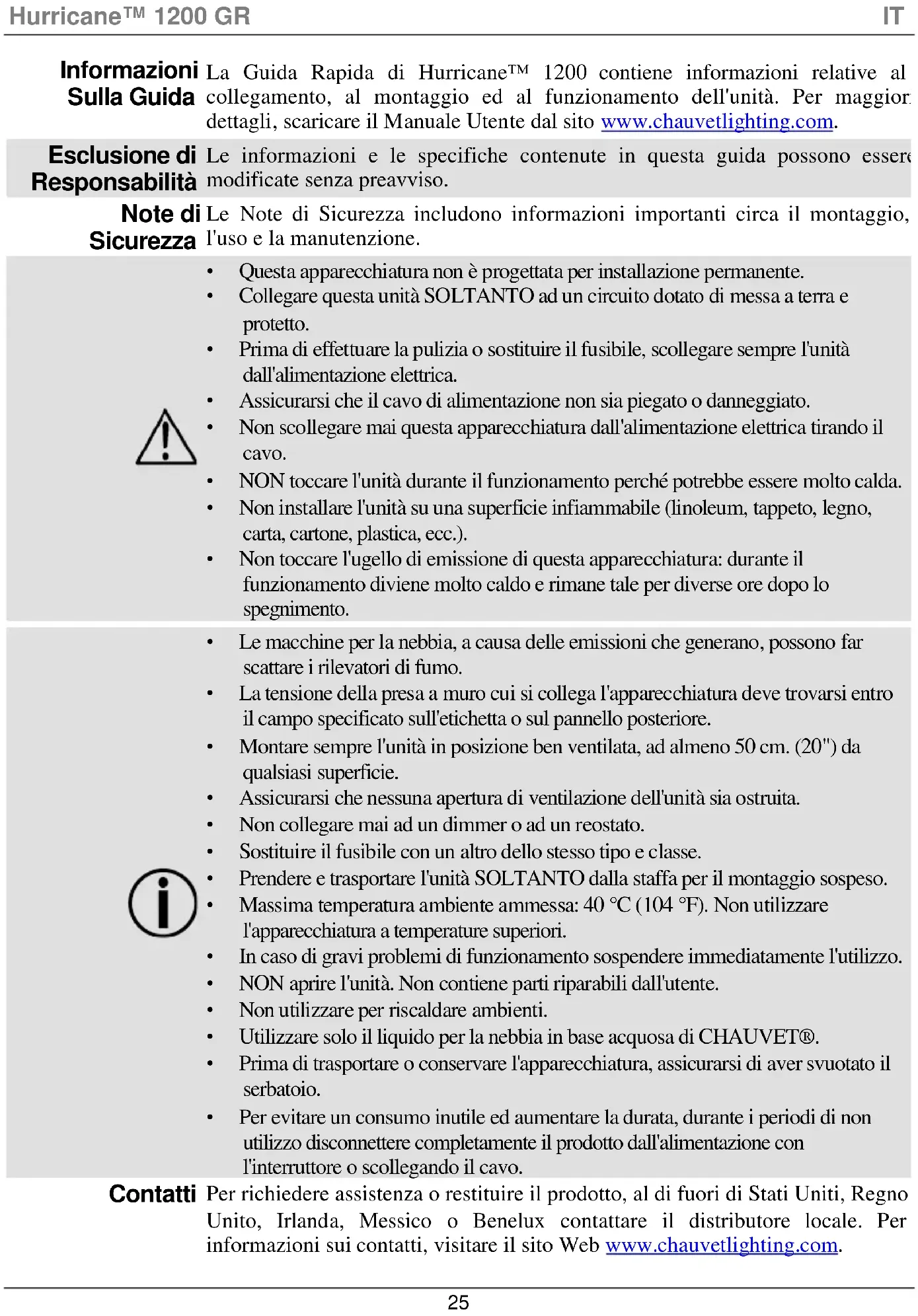

24Hurricane™ 1200 GR IT Informazioni Sulla Guida

La Guida Rapida di Hurricane™ 1200 contiene informazioni relative al collegamento, al montaggio ed al funzionamento dell'unità. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• Non installare l'unità su una superficie infiammabile (linoleum, tappeto, legno, carta, cartone, plastica, ecc.).

• Non toccare l'ugello di emissione di questa apparecchiatura: durante il funzionamento diviene molto caldo e rimane tale per diverse ore dopo lo spegnimento.

• Le macchine per la nebbia, a causa delle emissioni che generano, possono far scattare i rilevatori di fumo.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

• Sostituire il fusibile con un altro dello stesso tipo e classe.

• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

• Non utilizzare per riscaldare ambienti.

• Utilizzare solo il liquido per la nebbia in base acquosa di CHAUVET®.

• Prima di trasportare o conservare l'apparecchiatura, assicurarsi di aver svuotato il serbatoio.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo. Contatti Per richiedere assistenza o restituire il prodotto, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetlighting.com. 25Hurricane™ 1200 GR IT Che cosa è incluso

Telecomando FC-T con temporizzatore

Guida Rapida Per iniziare Disimballare Hurricane™ 1200 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet. Funzionamento con telecomando

manuale È possibile attivare manualmente lo Hurricane™ 1200 premendo il pulsante Nebbia <FOG> posizionato sul pannello posteriore dell'unità o tramite il telecomando con temporizzatore fornito. Sono disponibili come opzionali altri due dispositivi di comando remoto: un telecomando manuale con cavo (FC-

e un telecomando wireless (FC-W). Informazioni dettagliate sono disponi bili all'indirizzo www.chauvetlighting.com. Descrizione Hurricane™ 1200 è una macchina per la nebbia compatta e leggera che crea fumose atmosfere che esaltano qualsiasi spettacolo luminoso.

L'apparecchiatura è dotata di alimentatore fisso con tensione in ingresso di 120 V / 60 Hz oppure 230 V / 50 Hz, a seconda del modello.

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo. Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.

2. Ruotare il cappuccio del portafusibile in senso antiorario per allentare

quest'ultimo ed estrarlo.

3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.

4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

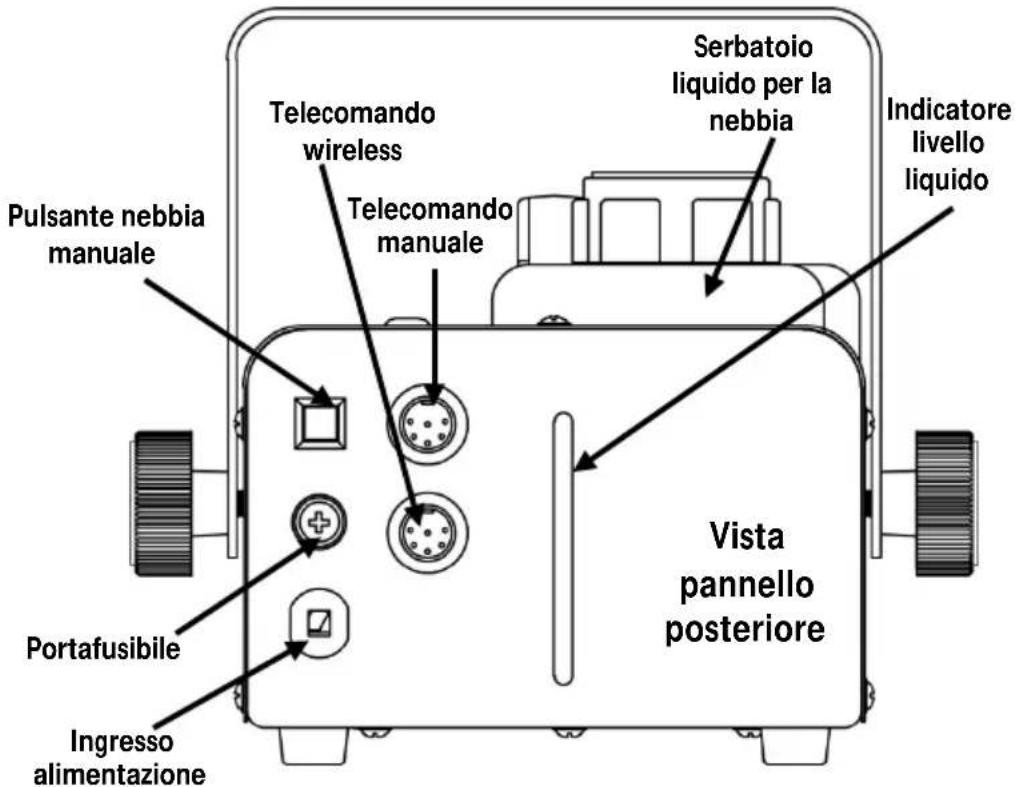

Telecomando wireless Ingresso alimentazione Pulsante nebbia manuale Indicatore livello liquido Telecomando manuale Serbatoio liquido per la nebbia 26Hurricane™ 1200 GR IT Indicatori luminosi per il liquido nel serbatoio

Gli indicatori a LED mostrano il livello di liquido nel serbatoio come segue:

• Rosso - il riscaldatore sta riscaldando

• Rosso lampeggiante - il riscaldatore sta riscaldando ed è necessario rifornire di liquido

• Blu - la macchina è pronta

• Blu lampeggiante - il riscaldatore è pronto ma il serbatoio deve essere riempito

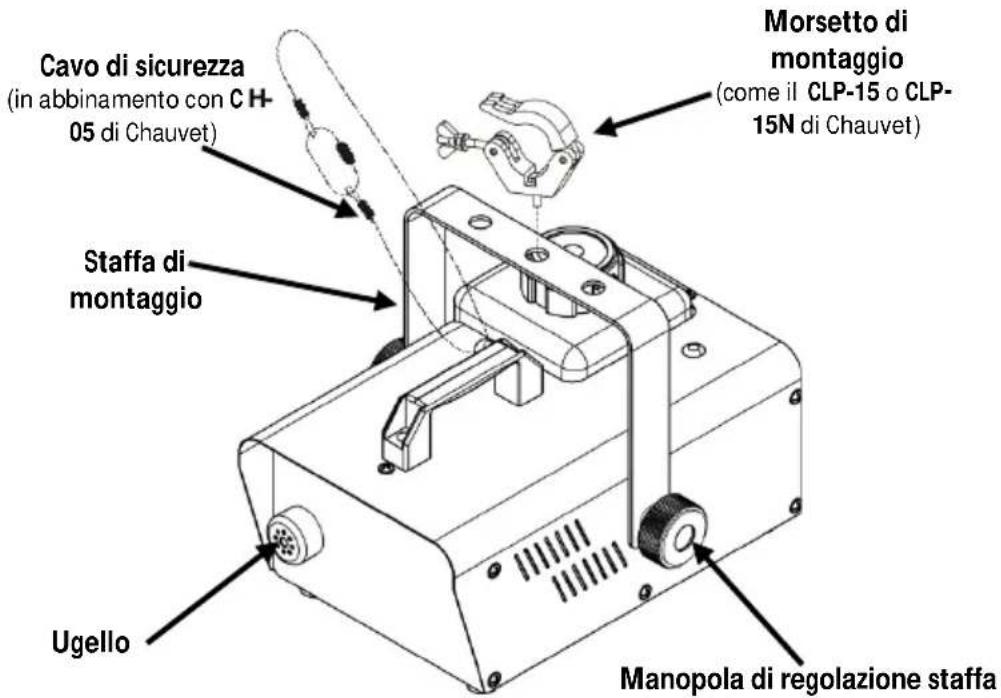

FCQ (Fog Cleaner Quart) è stato sviluppato specificamente da Chauvet per la pulizia dello Hurricane™ 1200. Assicurarsi di utilizzarlo regolarmente, non più di 90 giorni tra pulizie, per aumentare la durata dell'apparecchiatura. Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di Montaggio

Per evitare di danneggiare la pompa e il riscaldatore dello Hurricane™ 1200, durante il funzionamento assicurarsi che nel serbatoio vi sia sufficiente liquido. Quando il livello di liquido diminuisce, per continuare ad utilizzare lo Hurricane™ 1200 aggiungere altro liquido.

Questo prodotto NON può essere inclinato e deve essere montato/utilizzato soltanto su una superficie orizzontale piana.

Cavo di sicurezza (in abbinamento con CH- 05 di Chauvet) Manopola di regolazione staffa

Ugello Staffa di montaggio Morsetto di montaggio (come il CLP-15 o CLP

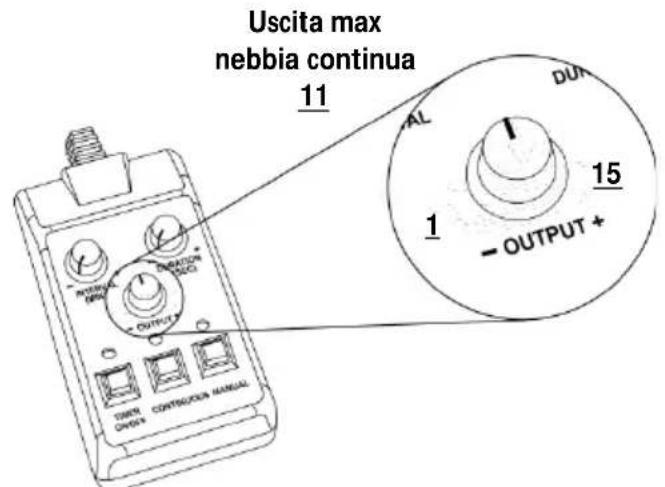

15N di Chauvet) 27Hurricane™ 1200 GR IT Telecomando FC-T Il controller con temporizzatore cablato FC- T consente di azionare automaticamente l'emissione di nebbia impostando i tempi di intervallo, di emissione continua e durata. Gli indicatori a LED visualizzano lo stato corrente della macchina e del controller. Con le manopole è possibile impostare i tempi di intervallo, di emissione e durata mentre con i pulsanti Manual e Continuous è possibile escludere il controllo. Per maggiori informazioni, scaricare il Manuale Utente dal sito Web Chauvet all'indirizzo www.chauvetlighting.com. Informazioni generali sul Telecomando FC-

La durata di emissione continua di nebbia dipende dalla capacità del serbatoio e dalla posizione della manopola OUTPUT.

• La durata di emissione manuale (uscita MAX predefinita) dipende dalla capacità della macchina per la nebbia (per maggiori informazioni vedere il Manuale utente dell'unità).

• Il consumo di liquido aumenta sensibilmente durante la modalità di uscita continua.

• L'impostazione di uscita MASSIMA continua raccomandata è 11. Per tutti i livelli superiori a 11 la macchina emetterà nebbia in modo intermittente durante il programma di riscaldamento.

Uscita max nebbia continua
