Tipo de producto	Máquina de niebla
Marca	Chauvet
Modelo	Hurricane 1200
Alimentación eléctrica	120 VCA, 60 Hz o 230 VCA, 50 Hz según modelo
Potencia	No especificada (estimación: 1200 W)
Capacidad del depósito	No especificada (depósito grande)
Consumo de líquido	Variable según ajuste; aumenta en modo continuo
Temperatura ambiente máxima	40 °C (104 °F)
Distancia de seguridad a superficies	Al menos 50 cm (20 pulgadas)
Funciones principales	Generación de niebla, activación manual, control remoto por cable con temporizador (FC-T), control remoto inalámbrico incluido
Indicadores LED	Rojo: precalentamiento; Azul: listo; Parpadeante: necesita llenado
Líquido recomendado	Líquido para niebla a base de agua Chauvet® únicamente
Mantenimiento	Limpieza con solución FCQ cada 90 días; vaciar el depósito antes del transporte
Reemplazo del fusible	Fusible del mismo tipo y amperaje
Montaje	Soporte de montaje, abrazadera de montaje compatible, cable de seguridad
Seguridad	No usar en instalación permanente; conectar a circuito protegido y con conexión a tierra; no tocar durante el funcionamiento; no obstruir las ranuras de ventilación
Reparabilidad	Ningún componente reparable por el usuario (excepto fusible)
Accesorios incluidos	Control remoto por cable FC-T, control remoto inalámbrico, manual de referencia, tarjeta de garantía
Peso	No especificado (estimación 10-15 kg)
Dimensiones	No especificadas (compacta)

Preguntas frecuentes - Hurricane 1200 Chauvet

¿Cómo instalar la máquina de niebla Hurricane 1200?

Instale la máquina sobre una superficie plana y estable. Móntela con el soporte de montaje y una abrazadera compatible (por ejemplo, CLP-15 de Chauvet). Use un cable de seguridad para evitar caídas. Asegúrese de que las ranuras de ventilación no estén obstruidas y mantenga una distancia de al menos 50 cm de las superficies adyacentes. Conecte a un tomacorriente protegido y con conexión a tierra.

¿Qué tipo de líquido usar con la Hurricane 1200?

Utilice exclusivamente líquido para niebla a base de agua de la marca Chauvet®. El uso de otros líquidos puede dañar la bomba y el calentador.

¿Cómo limpiar la máquina Hurricane 1200?

Limpie regularmente la máquina con la solución especial FCQ (Fog Cleaner Quart) de Chauvet. Realice esta limpieza al menos cada 90 días para prolongar la vida útil del equipo. Vacíe el depósito antes de cualquier limpieza o transporte.

¿Qué hacer si la máquina no produce niebla?

Primero verifique que el depósito tenga suficiente líquido. Si el LED parpadea en rojo o azul, llene el depósito. Asegúrese de que la máquina esté en fase de precalentamiento (LED rojo fijo). Espere hasta que el LED se vuelva azul fijo para indicar que está lista. Si el problema persiste, revise el fusible y reemplácelo si es necesario.

¿Puedo usar la Hurricane 1200 con un regulador de intensidad?

No, nunca conecte este equipo a un regulador de intensidad o reóstato. Esto podría dañar el equipo y anular la garantía.

¿Cómo usar el control remoto por cable FC-T?

El control remoto FC-T permite programar intervalos de generación de niebla. Use los botones giratorios para ajustar la salida, la duración y el intervalo. El modo Manual activa un chorro continuo mientras se mantiene presionado el botón. El modo Continuo produce niebla continua (ajuste máximo recomendado: 11). Los LED indican el estado del equipo.

¿La máquina Hurricane 1200 es adecuada para instalación permanente?

No, este equipo no está diseñado para instalación permanente. Está destinado para uso temporal y debe instalarse sobre una superficie plana y estable.

¿Cuál es la temperatura máxima de uso?

La temperatura ambiente máxima es de 40 °C (104 °F). No opere el equipo a temperaturas más altas para evitar riesgo de sobrecalentamiento.

¿Cómo reemplazar el fusible de la Hurricane 1200?

Desconecte el equipo. Gire la tapa del portafusibles en sentido antihorario para retirarla. Reemplace el fusible fundido por un fusible del mismo tipo y amperaje. Vuelva a colocar el portafusibles y vuelva a conectar.

¿Qué hacer si la máquina activa los detectores de humo?

Si varias máquinas de niebla funcionan simultáneamente, pueden activar los detectores de humo. Reduzca el número de máquinas en funcionamiento o disminuya la producción de niebla. Asegúrese de que la habitación esté bien ventilada.

MANUAL DE USUARIO Hurricane 1200 Chauvet

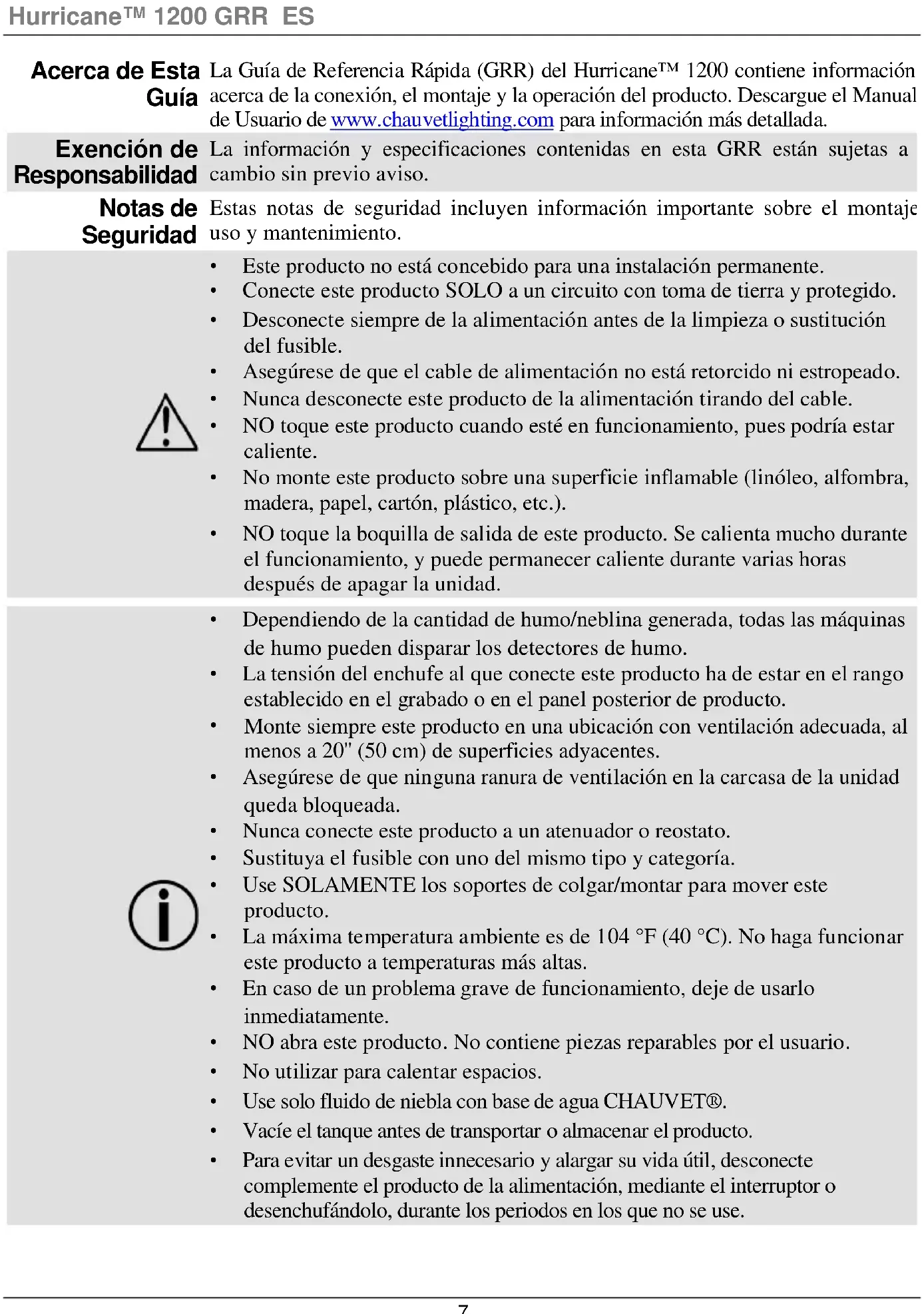

La Guía de Referencia Rápida (GRR) del Hurricane™ 1200 contiene información acerca de la conexión, el montaje y la operación del producto. Descargue el Manual de Usuario de www.chauvetlighting.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• No monte este producto sobre una superficie inflamable (linóleo, alfombra, madera, papel, cartón, plástico, etc.).
• NO toque la boquilla de salida de este producto. Se calienta mucho durante el funcionamiento, y puede permanecer caliente durante varias horas después de apagar la unidad.

• Dependiendo de la cantidad de humo/neblina generada, todas las máquinas de humo pueden disparar los detectores de humo.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • NO abra este producto. No contiene piezas reparables por el usuario.
  • No utilizar para calentar espacios.
  • Use solo fluido de niebla con base de agua CHAUVET®.
• Vacíe el tanque antes de transportar o almacenar el producto.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Bénelux, póngase en contacto con s distribuidor para solicitar asistencia o devolver el producto Visite www.chauvetlighting.com para información de contacto.

Qué va

• Control remoto con temporizador FC-T
• Guía de referencia rápida

incluido

Para empezar

Desembale su Hurricane™ 1200 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente transportista, no a Chauvet.

Manejo manual o a distancia

El Hurricane™ 1200 se puede manejar manualmente pulsando el botón de niebla manual situado en la parte trasera de la máquina o con el control remoto con temporizador incluido. Como opción están disponibles otros dos mandos a distancia: un mando a distancia manual con cable (FCM) y un mando a distancia inalámbrico (FC-W). Puede encontrar los detalles en el Manual de usuario, disponible en www.chauvetighting.com.

Descripción

El Hurricane™ 1200 es una máquina de niebla compacta y ligera que crea un ambiente de humo para realizar cualquier espectáculo de iluminación.

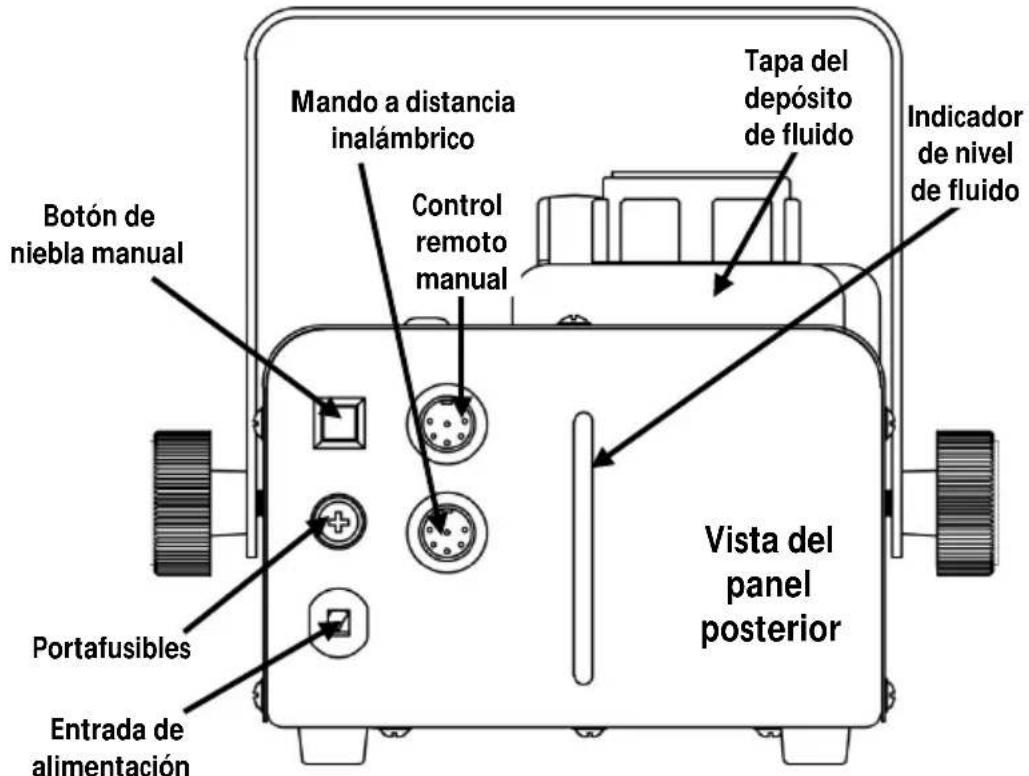

Vista general

Botón de niebla manual Mando a distancia inalámbrico Control remoto manual Tapa del depósito de fluido Indicador de nivel de fluido Vista del panel posterior Portafusibles Entrada de alimentación

Corriente alterna

El producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 VCA 60 Hz o 230 VCA 50 Hz, dependiendo del modelo en concreto.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Gire la tapa del portafusibles en sentido contrario a las agujas del reloj para aflojar el portafusibles y tire hacia afuera.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Luces indicadoras del depósito de fluido

Los LED indicadores muestran el estado del depósito, como sigue:

• Rojo: el calentador se está calentando
- Rojo intermitente: el calentador se está calentando y es necesario rellenar
• Azul: el generador de humo está listo
- Azul intermitente: el calentador se ha calentado, pero es necesario rellenar el depósito de fluido

El FCQ (cuarto de galón de limpiador de niebla) ha sido especialmente desarrollado por Chauvet para limpiar su Hurricane™ 1200. Asegúrese de usar FCQ regularmente, no más de 90 días entre limpiezas, para incrementar la vida de su producto.

Montaje Antes de montar este producto, lea las Notas de Seguridad.

Cable de seguridad (funciona con CH-05 de Chauvet) Abrazadera de montaje (como las abrazaderas CLP-15 o CLP-15N de Chauvet) Soporte de montaje Diagrama de Montaje Boquilla Mando de ajuste del soporte

Cuando ponga en marcha el Hurricane™ 1200, cerciórese de que hay fluido de niebla adecuado en la máquina, para evitar que se estropeen la bomba y el calentador. Cuando el nivel de fluido esté bajo, no tiene más que añadir fluido para seguir usando el Hurricane™ 1200.

Este aparato NO se puede inclinar. Este producto se tiene que nivelar cuando esté en una superficie o cuando se monte.

Mando a distancia FC-T

El controlador temporizador con cable le permite lanzar niebla automáticamente ajustando los tiempos de intervalo, continuo y duración Las luces del indicador LED muestran el estado actual de la máquina y del controlador. Los mandos giratorios ajustan los tiempos de intervalo, emisión y duración, mientras que los botones manual y continuo permiten tomar e control. Para más información, descargue el manual de usuario del sitio web de Chauvet www.chauvetlighting.com.

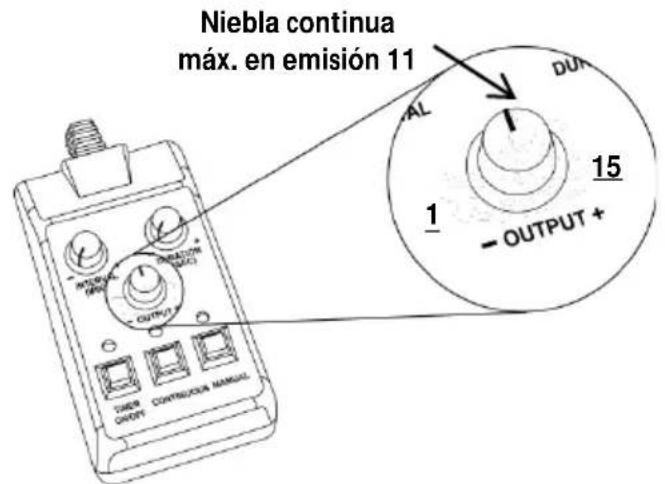

Vista general del mando a distancia FC-T

Niebla continua máx. en emisión 11 AL DUN 15 1 - OUTPUT + DIN OUTPUT CONTRUCION MANUAL

• La duración de la niebla continua depende de la capacidad del depósito de fluido y la posición del mando de EMISIÓN.
• La duración de la niebla manual (la emisión MÁX. predeterminada) depende de la capacidad de la máquina de niebla. (Consulte el manual de usuario para ver las especificaciones.)
• El consumo de fluido aumentará significativamente durante el modo de Emisión continua.
• El ajuste recomendado de emisión continua MÁXIMA es 11. Para todos los niveles por encima de 11, la máquina irá en ciclo con emisiones intermitentes de niebla durante el programa de recalentamiento.
