INSTRUKCJA OBSŁUGI Hurricane 1600 Chauvet

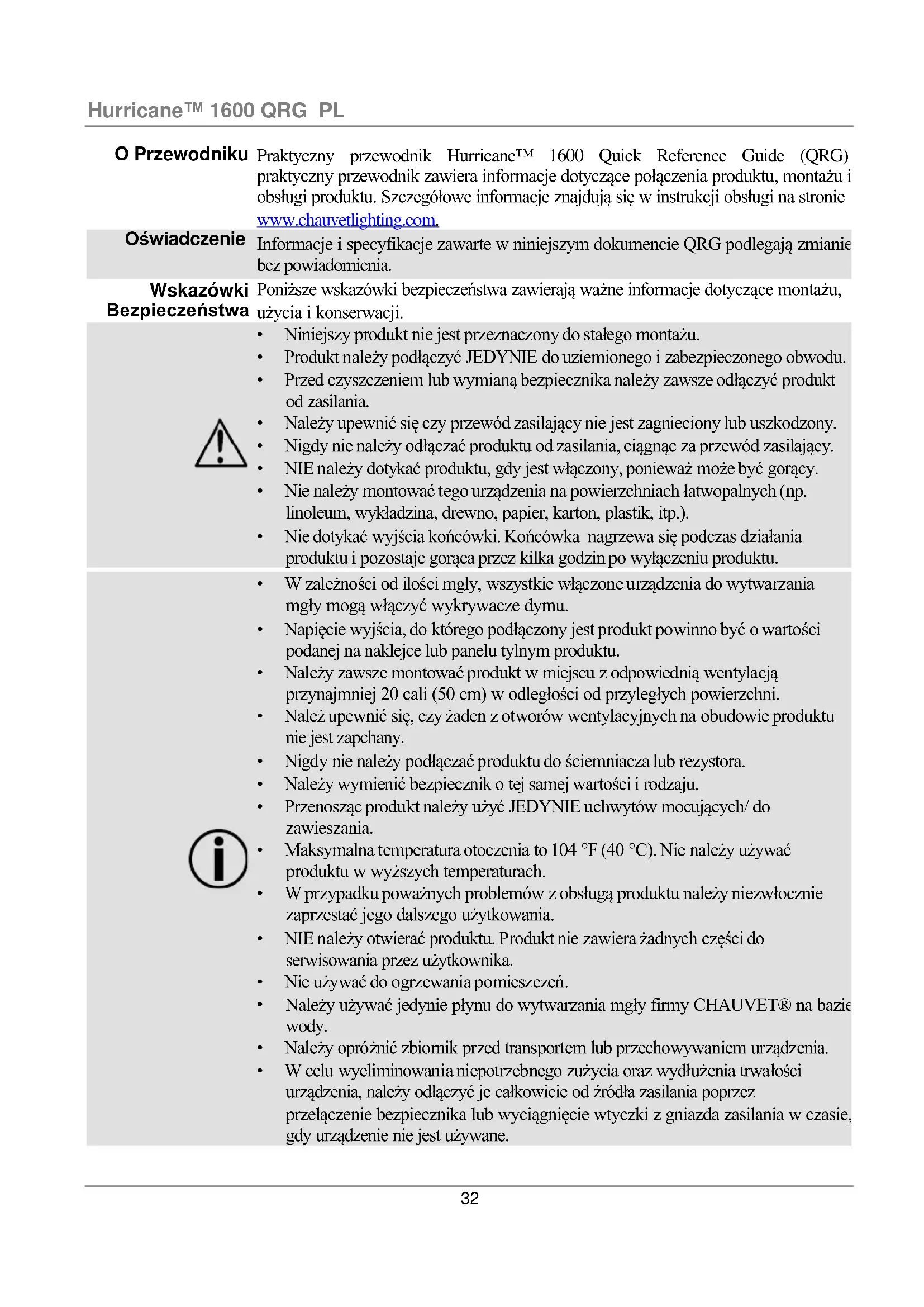

Praktyczny przewodnik Hurricane™ 1600 Quick Reference Guide (QRG) praktyczny przewodnik zawiera informacje dotyczące połączenia produktu, montażu i obsługi produktu. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com.

Oświadczenie

Informacje i specyfikacje zawarte w niniejszym dokumencie QRG podlegają zmianie bez powiadomienia.

Wskazówki Bezpieczeństwa

Poniższe wskazówki bezpieczeństwa zawierają ważne informacje dotyczące montażu, użycia i konserwacji.

• Niniejszy produkt nie jest przeznaczony do stałego montażu.
• Produkt należy podłączyć JEDYNIE do uziemionego i zabezpieczonego obwodu.
• Przed czyszczeniem lub wymianą bezpiecznika należy zawsze odłączyć produkt od zasilania.
• Należy upewnić się czy przewód zasilający nie jest zagnieciony lub uszkodzony.
• Nigdy nie należy odłączać produktu od zasilania, ciągnąc za przewód zasilający.
• NIE należy dotykać produktu, gdy jest włączony, ponieważ może być gorący.
• Nie należy montować tego urządzenia na powierzchniach łatwopalnych (np. linoleum, wykładzina, drewno, papier, karton, plastik, itp.).
• Nie dotykać wyjścia końcówki. Końcówka nagrzewa się podczas działania produktu i pozostaje gorąca przez kilka godzin po wyłączeniu produktu.

- W zależności od ilości mgły, wszystkie włączone urządzenia do wytwarzania mgły mogą włączyć wykrywacze dymu.

- Napięcie wyjścia, do którego podłączony jest produkt powinno być o wartości podanej na naklejce lub panelu tylnym produktu.

- Należy zawsze montować produkt w miejscu z odpowiednią wentylacją przynajmniej 20 cali (50 cm) w odległości od przyległych powierzchni.

- Należ upewnić się, czy żaden z otworów wentylacyjnych na obudowie produktu nie jest zapchany.

- Nigdy nie należy podłącać produktu do ściemniacza lub rezystora.

- Należy wymienić bezpiecznik o tej samej wartości i rodzaju.

- Przenosząc produkt należy użyć JEDYNIE uchwytów mocujących/ do zawieszania.

- Maksymalna temperatura otoczenia to 104 °F (40 °C). Nie należy używać produktu w wyższych temperaturach.

- W przypadku poważnych problemów z obsługą produktu należy niezwłocznie zaprzestać jego dalszego użytkowania.

- NIE należy otwierać produktu. Produkt nie zawiera żadnych części do serwisowania przez użytkownika.

- Nie używać do ogrzewania pomieszczeń.

- Należy używać jedynie płynu do wytwarzania mgły firmy CHAUVET® na bazie wody.

- Należy opróżnić zbiornik przed transportem lub przechowywaniem urządzenia.

- W celu wyeliminowania niepotrzebnego zużycia oraz wydłużenia trwałości urządzenia, należy odłączyć je całkowicie od źródła zasilania poprzez przełączenie bezpiecznika lub wyciągnięcie wtyczki z gniazda zasilania w czasie, gdy urządzenie nie jest używane.

Kontakt

Poza Stanami Zjednoczonymi, Zjednoczonym Królestwem, Irlandią, Meksykiem lub Benelux w celu uzyskania pomocy lub zwrotu produktu należy skontaktować się z dystrybutorem na terenie danego kraju. Dalsze informacje kontaktowe na stronie www.chauvetlighting.com.

Co wchodzi w. Hurricane™ 1600

- Karta gwarancyjna

skład zestawu.

Pilot przewodowy z funkcją timera FC-M

- Instrukcja obsługi

Przed montażem

Należy rozpakować Hurricane™ 1600 oraz upewnić się, że wszystkie znajdujące się opakowaniu części są w dobrym stanie. W przypadku, gdy opakowanie lub jego zawartość noszą ślady uszkodzenia, należy natychmiast poinformować o tym fakcie dostawcę, a nie firmę Chauvet.

Sterowanie zdalne lub ręczne

Urządzenie Hurricane™ 1600 może być sterowane ręcznie lub za pomocą dołączoneg pilota z funkcją timera. Dwa pozostałe piloty dostępne są jako opcja: ręczny pilot przewodowy (FC-M) oraz pilot bezprzewodowy (FC-W). Szczegóły znajdują się w instrukcji obsługi dostępne są na stronie www.chauvetlighting.com.

Opis

Hurricane™ 1600 jest niezwykle lekkim urządzeniem o dużej mocy wytwarzającym mgłę, które w subtelny sposób tworzy niesamowitą atmosferę podczas pokazów świetlnych.

Opis produktu

Przycisk do ręcznego wytwarzania mgły Włącznik Wyświetlacz LED oraz przyciski Obudowa bezpieczeństika Wejście zasilania Wejście/wyjście DMX Pilot bezprzewodowy Pilot przewodowy Zbiornik na płyn Wskaźnik poziomu płynu Panel tylny

Kontrolki zbiornika na płyn

Diody LED informują o stanie napełnienia zbiornika w następujący sposób:

• Czerwona - zbiornik na płyn jest fazie podgrzewania
- Migająca czerwona - zbiornik na płyn jest fazie podgrzewania i wymaga napełnienia
• Niebieska - wytwornica jest gotowa
- Migająca niebieska - grzałka jest nagrzana, ale zbiornik wymaga napełnienia

Moc AC

Urządzenie posiada transformator i może pracować przy napięciu wejściowym wynoszącym 120 V, 60 Hz lub 230 V, 50 Hz.

W celu wyeliminowania niepotrzebnego zużycia oraz wydłużenia trwałości urządzenia, należy odłączyć je całkowicie od źródła zasilania poprzez przełączenie bezpiecznika lub wyciągnięcie wtyczki z gniazda zasilania w czasie, gdy urządzenie nie jest używane.

Wymiana bezpiecznika

1. Odłączyć produkt od zasilania.
2. Obrócić obudowę bezpiecznika przeciwnie do ruchu wskazówek zegara w celu jego poluzowania a następnie wyciągnąć.
3. Usunąć przepalony bezpiecznik z zacisku i wymienić na nowy o dokładnie tym samym rodzaju i wartości.
4. Włożyć uchwyt bezpiecznika i ponownie włączyć zasilanie.

W celu wyczyszczenie urządzenia Hurricane™ 1600 firma Chauvet opracowała środek FCQ (Fog Cleaner Quart). Należy używać płynu FCQ w, nie dłużej niż 90 dni pomiędzy czyszczenia, celu wydłużenia okresu używania urządzenia.

Montaż

Przed zamontowaniem produktu należy zapoznać się ze Wskazówkami Bezpieczeństwa.

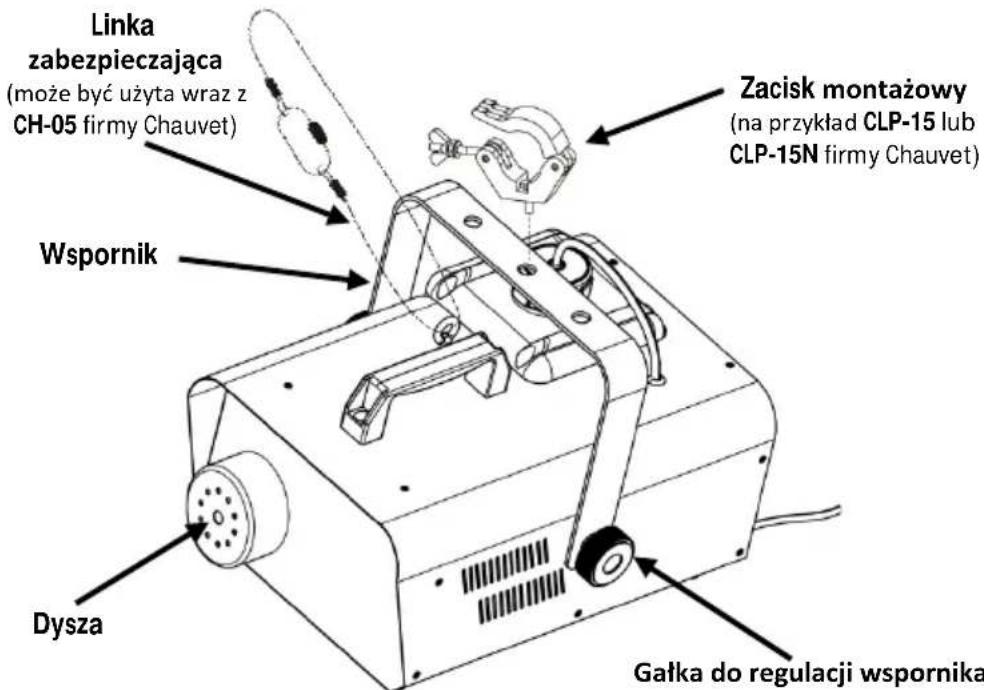

Diagram Montażowy

Linka zabezpieczająca (może być używa wraz z CH-05 firmy Chauvet) Zacisk montażowy (na przykład CLP-15 lub CLP-15N firmy Chauvet) Wspornik Dysza Gałka do regulacji wspornika

Urządzenie nie może być przechylane. Urządzenie musi zostać wypoziomowane zarówno podczas używania na podłożu, jak również gdy jest zamontowane np. na statywie.

Podczas użytkowania urządzenia Hurricane™ 1600 należy upewnić się że w zbiorniku znajduje się odpowiedni płyn, aby uniknąć uszkodzenia pompy oraz nagrzewnicy. Gdy spada poziom płynu wystarczy go dolać, aby kontynuować pracę z Hurricane™ 1600.

Opis panelu sterowania

Przycisk	Funkcja
	Wyjście z bieżącej opcji menu lub funkcji
	Przejście w górę po liście menu lub zwiększenie wartości numerycznej w funkcji
	Przejście w dół po liście lub obniżenie wartość numerycznej w funkcji
	Włączenie opcji menu lub ustawienie wybranej wartości

Opcje Menu

Funkcja	Poziomy programowania		Opis
DMX Mode	Addr	A 1–A512	DMX Mode
Temperatura	Ht	Hxxx	Temperatura

Połączenie DMX

Hurricane™ 1600 może współpracować z kontrolerem DMX, gdy jest podłączony za pomocą połączeń szeregowych DMX Instrukcje dotyczące podłączenia i konfiguracji produktu w celu obsługi system DMX znajdują się w instrukcji obsługi. Jeżeli nie znają Państwo systmu DMX, proszę pobrać dokument DMX Primer znajdujący się na stronie www.chauvetlighting.com.

Adres początkowy

W celu zapewnienia pełnego dostępu do wszystkich kanałów w każdy trybie DMX najbardziej zalecanym adresem DMX jest 512.

Pilot FC-T

Przewodowy pilot z timerem FC-T pozwala na automatyczne uruchomienie wytwarzania mgły poprzez ustawienie przerw oraz czasu trwania działania urządzenia. Kontrolki LED informują o aktualnym stanie urządzenia oraz pilota. Za pomocą pokręteł można ustawić przerwy oraz czas trwania wytwarzanie mgły, a przyciski do sterowania ręcznego i ciągłego pozwalają na natychmiastowe przejęcie kontroli na urządzeniem. Więcej szczegółowych informacji można uzyskać w pełnej instrukc obsługi znajdującej się na stronie firmy Chauvet www.chauvetlighting.com.

Pilot FC-T

Maks. ciągłe wytwarzanie mgły przy wartości 6 AL DUN 15 1 - OUTPUT +

• Czas trwania pracy w trybie ciągłym zależy od pojemności zbiornika na płyn oraz pozycji, w jakiej zostało ustawione pokrętło OUTPUT.
• Czas trwania pracy w trybie ręcznym (urządzenie fabrycznie ustawione jest na MAX) zależy od możliwości urządzenia do wytwarzania mgły. (W celu uzyskania szczegółowych informacji dotyczących wagi, proszę zapoznać się z instrukcją obsługi konkretnego urządzenia.)
• Zapotrzebowanie na płyn znacząco wzrośnie jeżeli urządzenie pracować będzie w trybie ciągłym.
• Zaleca się ustawienie MAKSTMALNEJ pracy w trybie ciągłym na wartość 6. Ustawianie na wszystkie wartości powyżej 6 sprawi, że urządzenie będzie wydmuchować mgłę z przerwami podczas procesu ponownego nagrzewania.

Wartości DMX

1 CH	Kanał	Funkcja	Wartość	Procent
	1 Dysza		000 Ú 005	Brak funkcji
			006 Ú 255	0–100%

Uwaga: Na wyjściu mgłę jest zmienna, w zależności od stanu urządzenia grzewczego i środowiska.
