GEBRUIKSAANWIJZING Hurricane 1600 Chauvet

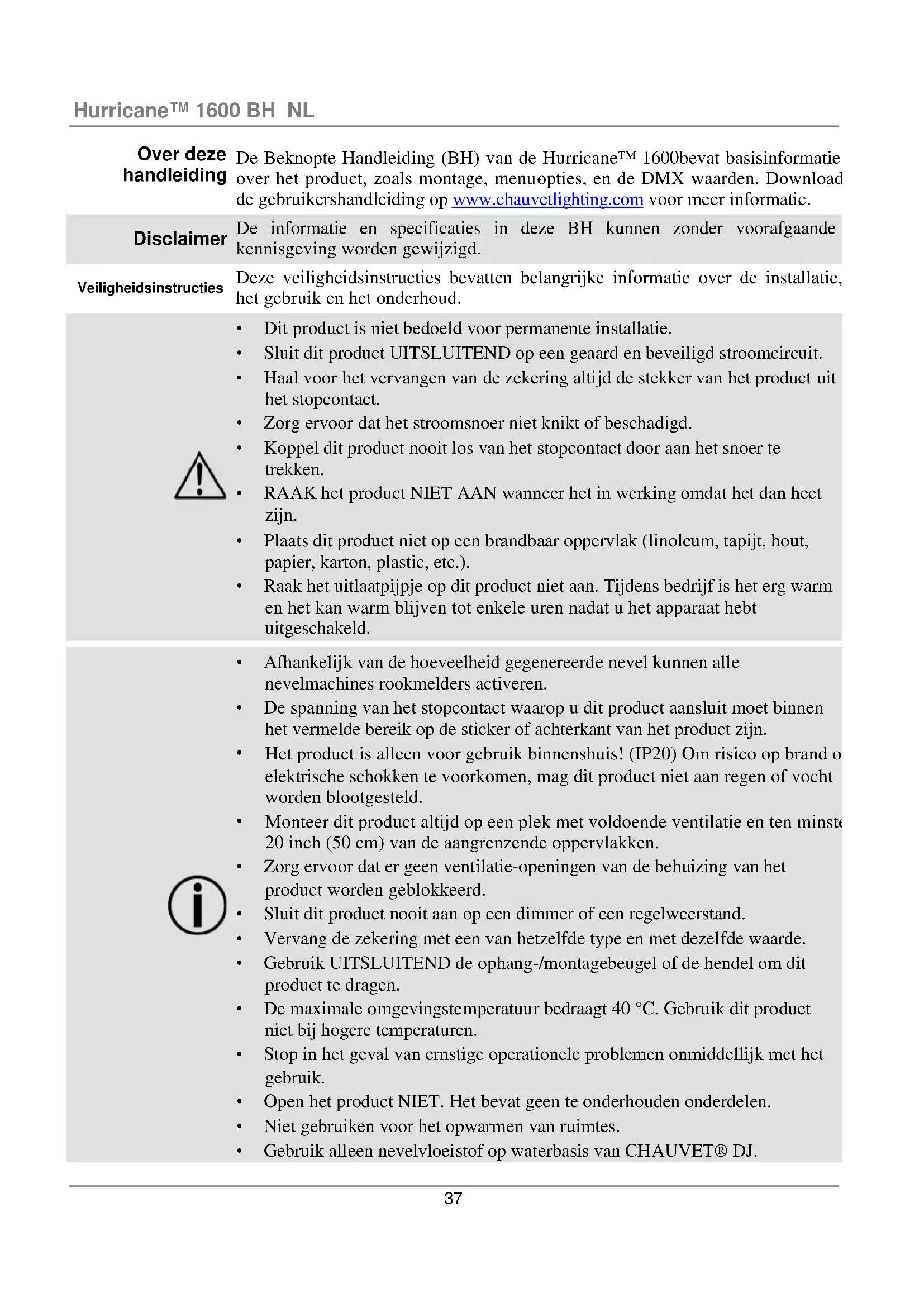

Over deze handleiding

De Beknopte Handleiding (BH) van de Hurricane™ 1600bevat basisinformatie over het product, zoals montage, menuopties, en de DMX waarden. Download de gebruikershandleiding op www.chauvetlighting.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
  • Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
• Plaats dit product niet op een brandbaar oppervlak (linoleum, tapijt, hout, papier, karton, plastic, etc.).
• Raak het uitlaatpijpje op dit product niet aan. Tijdens bedrijf is het erg warm en het kan warm blijven tot enkele uren nadat u het apparaat hebt uitgeschakeld.

• Afhankelijk van de hoeveelheid gegenereerde nevel kunnen alle nevelmachines rookmelders activeren.
• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand o elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie en ten minste 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendel om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Niet gebruiken voor het opwarmen van ruimtes.

• Gebruik alleen nevelvloeistof op waterbasis van CHAUVET® DJ.

• Voordat u het product transporteert of opslag moet u het reservoir aftappen.

• Om slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel he product retourneren. Ga naar www.chauvetlighting.com voor contactinformatie.

Wat is • Hurricane™ 1600 • Garantiekaart inbegrepen • FC-T getimede afstandbediening • Beknopte handleiding

Om te beginnen Pak uw Hurricane™ 1600 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoudbeschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

Handmatige de Hurricane™ 1600 kan handmatig worden bediend of met de inbegreper bediening of timerafstandsbediening. Als optie zijn ook twee andere afstandsbedieningen bediening op beschikbaar: een bedrade afstandsbediening (FC-M) en een draadloze afstand afstandsbediening (FC-W). Details zijn te vinden in de gebruikershandleiding, beschikbaar op www.chauvetlighting.com.

Beschrijving De Hurricane™ 1600 is een lichtgewicht nevelmachine met hoge opbrengst die een rokerige atmosfeer creëert ter verbetering van een lichtshow.

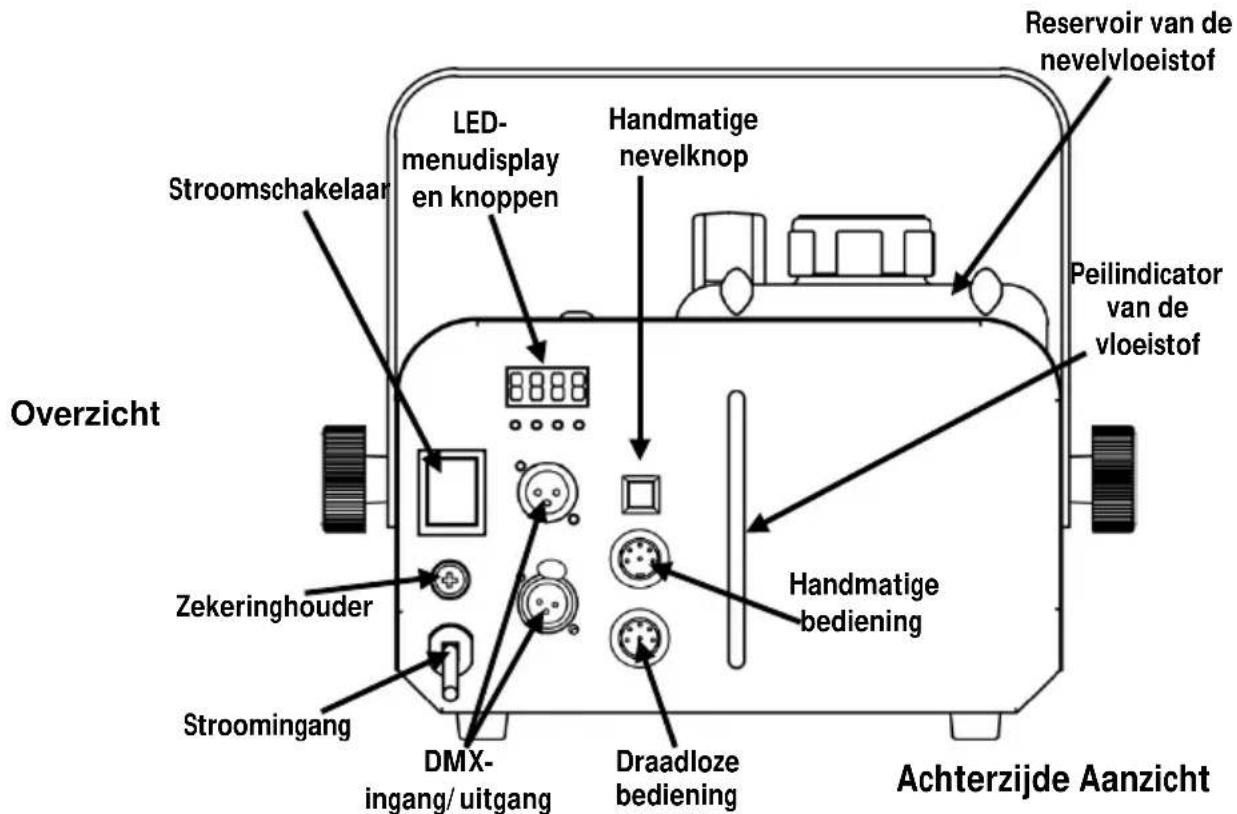

Stroomschakelaar LED- menudisplay en knoppen Handmatige nevelknop Overzicht Zekeringhouder Stroomingang DMX- ingang/ uitgang Draadloze bediening Handmatige bediening Perilindicator van de vloeistof Reservoir van de nevelvloeistof Achterzijde Aanzicht

Indicatorlampjes van de vloeistoftank

De indicatorlamjes tonen als volgt de status van de vultank:

• Rood - de kachel warmt op dit moment op
- Knipperend rood - de kachel warmt op dit moment op en moet bijgevuld worden
- Blauw - de vernevelaar is klaar
- Knipperend blauw - de kachel is opgewarmd, maar de vloeistoftank moet bijgevuld worden

AC-stroom

Dit product heeft een voeding met vaste spanning en het kan werken met ingangsspanning van 120 VAC, 50/60 Hz of 230 VAC, 50 Hz, afhankelijk van het specifieke model.

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Draai de zekeringhouderkap tegen de klok in om de zekeringshouder los te maken en recht te trekken.
3. Verwijder de doorgebrande zekering uit de houder en vervang deze door een zekering van exact hetzelfde type en vermogen.
4. Plaats de zekeringhouder terug en steek de stekker er weer in.

FCQ (Fog Cleaner Quart) is specifiek door Chauvet ontwikkeld om uw Hurricane™ 1600 te reinigen. Zorg ervoor dat u regelmatig FCQ gebruikt, niet langer dan 90 dagen tussen schoonmaakbeurten, om de levensduur van uw product te verlengen.

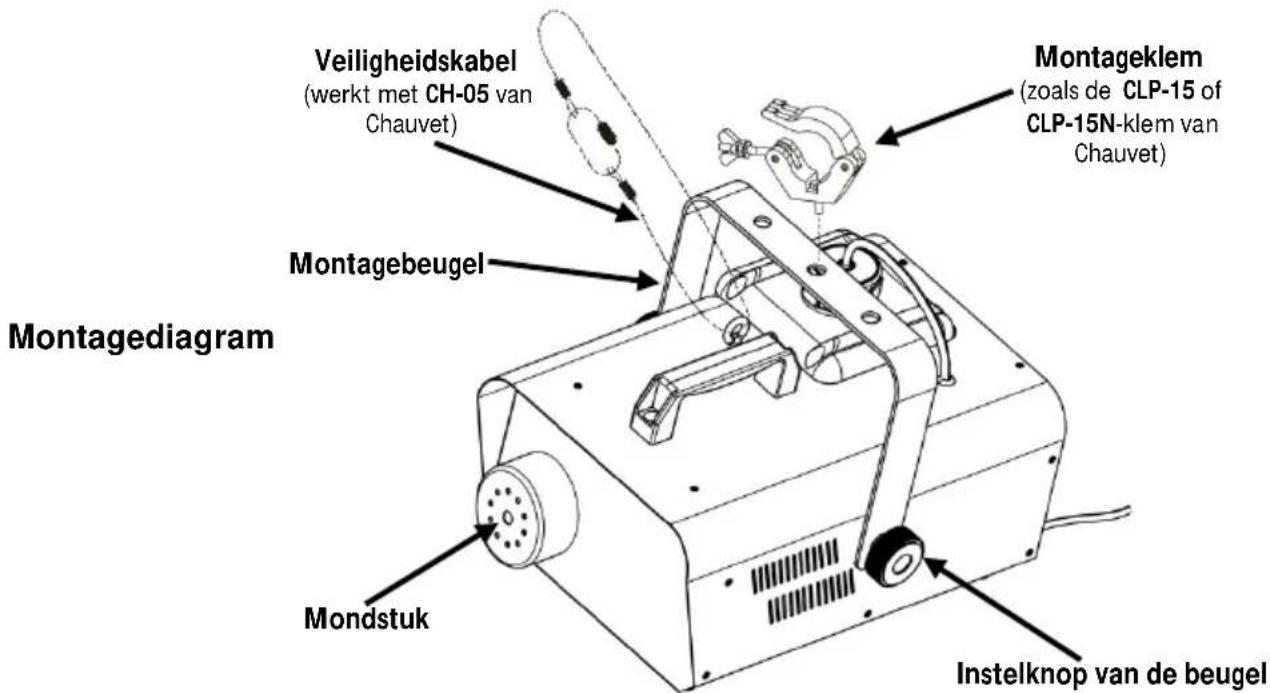

Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Veiligheidskabel (werkt met CH-05 van Chauvet) Montageklem (zoals de CLP-15 of CLP-15N-klem van Chauvet) Montagebeugel Montagediagram Mondstuk Instelknop van de beugel

Dit product mag NIET gekanteld worden. Dit product moet vlak staan op een oppervlak of wanneer het is gemonteerd.

Bij het bedienen van de Hurricane™ 1600 moet u ervoor zorgen dat er voldoende nevelvloeistof in de machine aanwezig is om de pomp en de verwarming voor schade te behoeden. Wanneer het peil van de nevelvloeistof laag wordt, moet u simpelweg meer nevelvloeistof toevoegen om de Hurricane™ 1600 te blijven gebruiken.

Configuratiescherm Beschrijving	Toets	Functie
		Selecteert een bedieningsmodus of verlaat huidige menu-optie
		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
		Activeert een menu-optie of de geselecteerde waarde

Menu opties

Eigenschap	Programmeerniveaus		Beschrijving
DMX-Modus	Adres	A 1–A512	DMX-Modus
Temperatuur	Ht	Hxxx	Temperatuur

DMX-koppeling

De Hurricane™ 1600 kan met een DMX-controller werken indien gekoppeld door DMX seriële verbindingen. Instructies voor het aansluiter en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, downbad dan de DMX-primer op www.chauvetlighting.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 512.

FC-T afstandsbediening

De FC-T bedrade timerbediener laat u de neveluitstoot automatisch activeren door het interval, continu en de tijdsduur in te stellen. LED-lampjes geven de huidige toestand van de machine en de bediening aan Met de draaiknoppen worden de interval, uitgang en tijdsduur ingesteld, terwijl de handmatige en continue knoppen de bediening kunnen overnemen. Voor meer informatie, download de Handleiding van de Chauvet website www.chauvetlighting.com.

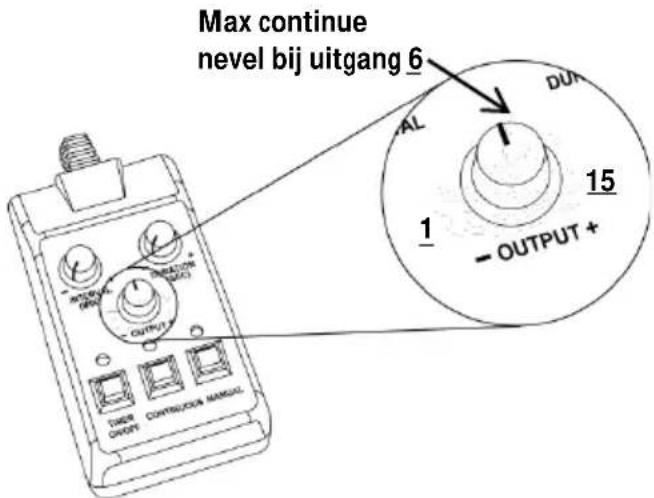

Overzicht FC-T afstandsbediening

Max continue nevel bij uitgang 6 15 OUTPUT + 1 AL DUN OUTPUT +

• De duur van de continue neveluitstoot is gebaseerd op de capaciteit van het vloeistofreservoir en de stand van de knop OUTPUT.
• De duur van de handmatige neveluitstoot (standaard MAX opbrengst) is gebaseerd op de capaciteit van de nevelmachine. Zie de gebruikershandleiding van het product voor specificaties.
• Het vloeistofverbruik is significant hoger tijdens de continue uitvoermodus.
  • MAXIMUM continue uitvoerinstelling, 6 wordt aanbevolen. Bij alle niveaus boven 6, gaat de vernevelaar door afwisselende neveluitstoten tijdens het opwarmprogramma.

DMX-waarden

1-CH	Kanaal	Functie	Waarde	Percentage/Instelling
	1 Rookuitstoot		000 Ü 005	Geen functie
			006 Ü 255	0–100%

Let Op: De rookuitstoot is variabel, afhankelijk van de toestand van het toestel en de omgeving.
