BEDIENUNGSANLEITUNG Hurricane 1600 Chauvet

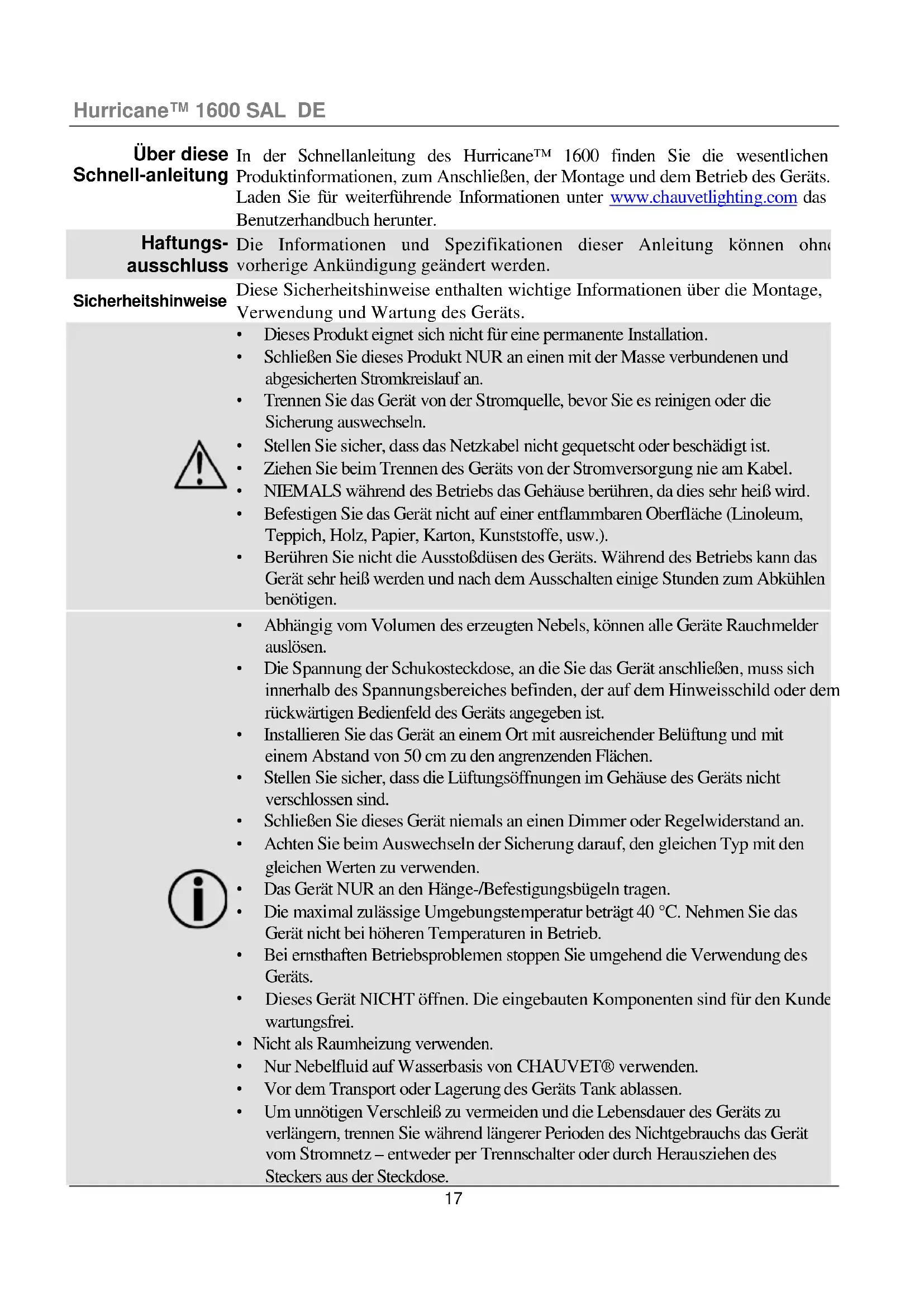

Über diese Schnell-anleitung

In der Schnellanleitung des Hurricane™ 1600 finden Sie die wesentlichen Produktinformationen, zum Anschließen, der Montage und dem Betrieb des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungs- ausschluss Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.

• Schließen Sie dieses Produkt NUR an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Befestigen Sie das Gerät nicht auf einer entflammbaren Oberfläche (Linoleum, Teppich, Holz, Papier, Karton, Kunststoffe, usw.).

• Berühren Sie nicht die Ausstoßdüsen des Geräts. Während des Betriebs kann das Gerät sehr heiß werden und nach dem Ausschalten einige Stunden zum Abkühlen benötigen.

• Abhängig vom Volumen des erzeugten Nebels, können alle Geräte Rauchmelder auslösen.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Nicht als Raumheizung verwenden.

• Nur Nebelfluid auf Wasserbasis von CHAUVET® verwenden.

• Vor dem Transport oder Lagerung des Geräts Tank ablassen.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.Hurricane™ 1600 SAL DE

Kontakt Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Gerät zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com. Packungsinhalt

• Timer-Fernbedienung FC-T

• Schnellanleitung Start Packen Sie Ihren Hurricane™ 1600 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Manueller Betrieb oder per Fernbedienung

Der Hurricane™ 1600 kann manuell oder mit der beiliegenden Timer- Fernbedienung bedient werden. Es stehen zudem zwei weitere Fernbedi enungen optional zur Verfügung: eine manuelle, drahtgebundene Timer- Fernbedienung (FC-M) und eine drahtlose Fernbedienung (FC- W). Details dazu finden Sie im Benutzerhandbuch unter www.chauvetlighting.com. Beschreibung Der Hurricane™ 1600 ist eine leichte und leistungsstarke Nebelmaschine, die eine verrauchte Atmosphäre erzeugt und jede Lichtshow aufwertet.

Kontrollleuchten des Flüssigkeitstanks Die LED-Kontrollleuchten zeigen den Status des gefüllten Tanks wie folgt an:

• Rot – der Flüssigkeitstank wird gerade erwärmt

• Rot blinkend – der Flüssigkeitstank wird gerade erwärmt und muss nachgefüllt werden

• Blau – die Nebelmaschine ist betriebsbereit

• Blau blinkend – der Flüssigkeitstank ist erwärmt, aber der Flüssigkeitstank muss nachgefüllt werden

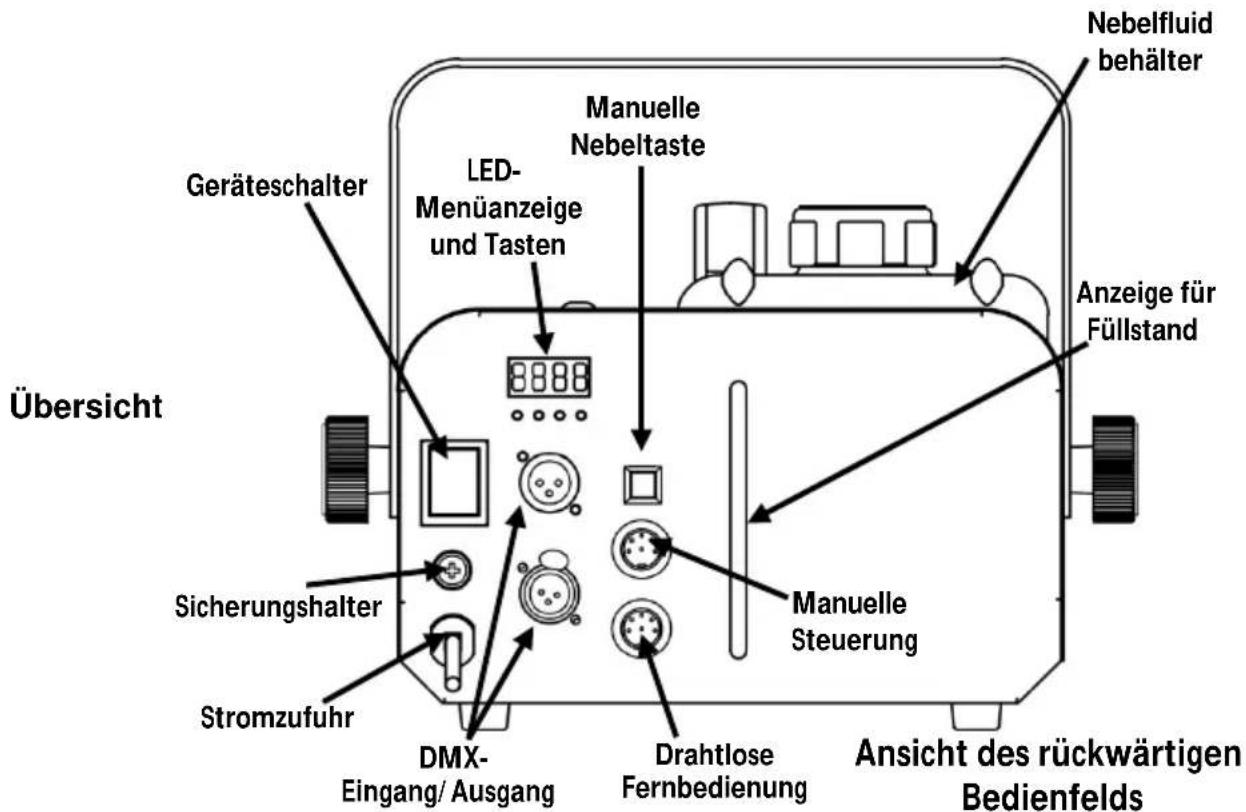

Ansicht des rückwärtigen Bedienfelds Sicherungshalter Drahtlose Fernbedienung Stromzufuhr Geräteschalter Manuelle Nebeltaste Anzeige für Füllstand Manuelle Steuerung Nebelfluid behälter LED- Menüanzeige und Tasten DMX- Eingang/AusgangHurricane™ 1600 SAL DE

Wechselstrom Das Gerät ist so konzipiert, dass es je nach Stellung des Spannungsschalters und Modell mit einer Eingangsspannung von entweder 120 V ~ 60 Hz od

230 V ~ 50 Hz betrieben werden kann.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Drehen Sie die Sicherungshalterungskappe entgegen dem Uhrzeigersinn, um die

Sicherungsfassung zu lösen, und ziehen Sie sie gerade heraus.

3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie

diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.

4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an

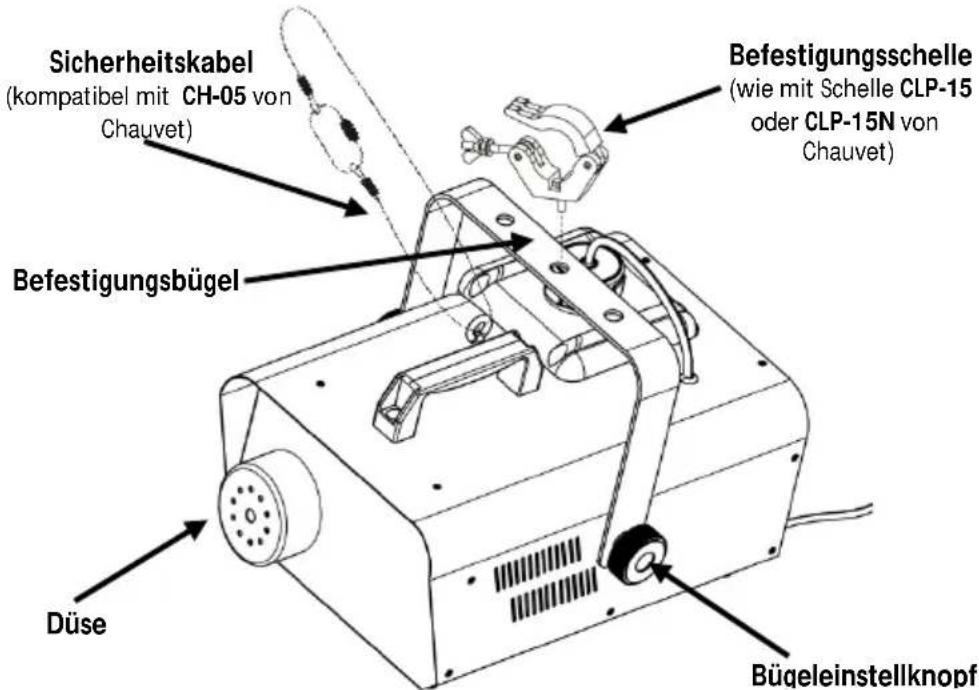

FCQ (Fog Cleaner Quart) wurde von Chauvet speziell zur Reinigung Ihres Hurricane™ 1600 entwickelt. Eine regelmäßige Reinigung mit FCQ, nicht mehr als 90 Tage zwischen den Reinigungen, verlängert die Lebensdauer Ihres Geräts. Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montagezeichnung

Dieses Produkt kann NICHT geneigt werden. Dieses Produkt sollte in Waage sein, wenn es auf einer Oberfläche montiert wird.

Stellen Sie sicher, dass sich während des Betriebs des Hurricane™ 16

im Gerät immer eine ausreichende Menge an Nebelfluid befindet, um Schäden an Pumpe und Heizung zu vermeiden. Wenn der Flüssigkeitspegel zu niedrig niedrig ist, füllen Sie einfach Nebelfluid nach, um den Hurricane™ 1600 weiter betreiben zu können. Bügeleinstellknopf Düse Befestigungsbügel

Sicherheitskabel (kompatibel mit CH-05 von Chauvet) Befestigungsschelle

(wie mit Schelle CLP-15

Beschreibung des Bedienfeldes L esen Taste Funktion <MENU> Damit verlassen Sie das aktuelle Menü oder die Funktion <UP> Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen <DOWN> Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen <ENTER> Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt

DMX-Verbindung Der Hurricane™ 1600 kann mit einem DMX-Controller betrieben werden, wenn eine DMX- Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX- Modus finden Sie im Benutzerhandbuch. Wenn Sie m it DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter. Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 512.Hurricane™ 1600 SAL DE

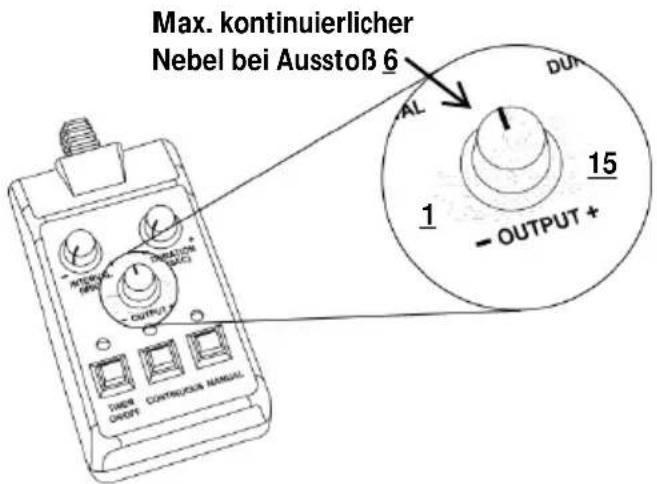

Fernbedienung FC-T Mit der drahtgebundenen Timer-Fernbedienung FC- T lässt sich der Nebelausstoß automatisch über die Einstellung des Intervalls, des kontinuierlichen Betriebs und der Dauer auslösen. Die LED- Anzeigelämpchen zeigen dem Bediener den aktuellen Zustand der Nebelm aschine und der Steuerung an. Intervalle, Ausstoß und Dauer werden über Drehknöpfe eingestellt, während mit den Vorrangtasten "MANUAL" (manuell) und "CONTINUOUS" (kontinuierlich) die Einstellungen der Steuerung überschrieben werden. Detaillierte Informatio nen finden Sie in der Bedienungsanleitung dieses Produkts, die Sie auf der Website von Chauvet unter www.chauvetlighting.com herunterladen können. Übersicht

• Die Dauer des kontinuierlichen Nebelausstoßes hängt vom Fassungsvermögen des Tanks und von der Stellung des Drehknopfes OUTPUT ab.

• Die Dauer des manuell ausgelösten Nebelausstoßes (standardmäßig auf MAX) hängt von der Leistungskapazität der Nebelmaschine ab. (Technische Daten finden Sie im Benutzerhandbuch des Produkts.)

• Bei einem kontinuierlichen Nebelausstoß steigt der Verbrauch an Fluid signifikant.

• Die MAXIMALE Einstellung für einen kontinuierlichen Nebelausstoß sollte 6 betragen. Bei allen Stufen über 6 wechselt die Nebelmaschine in einen intermittierenden Modus des Ausstoßes während des Wiederaufheizprogramms.

Kanal Funktion Wert Prozent 1 Nebeldurchlass 000 ó 005 Keine Funktion 006 ó 255 0–100% Anmerkung: Nebelausstoß ist variabel, abhängig vom Status des Heizers und der Umwelt.

Max. kontinuierlicher Nebel bei Ausstoß 6Hurricane™ 1600 GRR PT
