Marca	Chauvet
Modello	Hurricane 1600
Categoria	Macchina per effetti (macchina per nebbia)
Alimentazione	120 VAC, 60 Hz o 230 VAC, 50 Hz a seconda del modello
Potenza (stimata)	1600 W (dedotto dal nome)
Capacità del serbatoio	Non specificata (serbatoio integrato con spie di livello)
Uscita della nebbia	Variabile (0–100%)
Controllo	DMX, manuale, telecomando cablato FC-T (incluso), telecomandi opzionali FC-M e FC-W
Canali DMX	1 canale (emissione nebbia)
Indirizzo DMX	1–512
Preriscaldamento	Indicato da LED rosso (riscaldamento in corso)
Temperatura max. ambiente	40 °C (104 °F)
Distanza dalle superfici adiacenti	Almeno 50 cm (20 pollici)
Funzioni del telecomando FC-T	Timer, continuo, manuale, regolazione durata e intervallo
Pulizia consigliata	Ogni 90 giorni con FCQ (Fog Cleaner Quart)
Sostituzione del fusibile	Stesso tipo e stesso amperaggio
Sicurezza	Spegnere prima della pulizia; non toccare durante il funzionamento; superficie calda; non aprire; nessuna riparazione da parte dell'utente
Montaggio	Su superficie piana, non inclinare
Peso	Non specificato (trasportabile tramite maniglia)
Dimensioni	Non specificate
Accessori inclusi	Telecomando FC-T, scheda di garanzia, manuale di riferimento

Domande frequenti - Hurricane 1600 Chauvet

Come accendere e preparare la Hurricane 1600?

Collegare l'apparecchio a una presa protetta e collegata a terra. Riempire il serbatoio con un liquido per nebbia compatibile. Accendere l'apparecchio: il LED rosso indica il preriscaldamento. Quando il LED diventa blu, la macchina è pronta.

Come utilizzare il telecomando cablato FC-T?

Il telecomando FC-T consente di controllare la nebbia in modalità manuale, continua o con timer. Utilizzare le manopole rotanti per regolare intervallo, durata e uscita. I pulsanti 'manual' e 'continuous' attivano le modalità corrispondenti.

Si può utilizzare un controller DMX con questa macchina?

Sì, la Hurricane 1600 può essere controllata in DMX tramite un singolo canale (emissione nebbia). Impostare l'indirizzo DMX di partenza nel menu (A 1 a A 512) e collegare il cavo DMX.

Come pulire la macchina per nebbia?

Utilizzare il detergente FCQ (Fog Cleaner Quart) di Chauvet. Pulire almeno ogni 90 giorni per ottimizzare la durata. Versare il FCQ nel serbatoio e far funzionare la macchina fino a esaurimento, quindi sciacquare con liquido per nebbia.

Cosa fare se la macchina non produce nebbia?

Controllare che il serbatoio sia pieno. Assicurarsi che la macchina sia sufficientemente preriscaldata (LED blu). Controllare il fusibile e sostituirlo se necessario. Verificare le impostazioni del telecomando o del controller DMX.

Quale tipo di liquido per nebbia utilizzare?

Utilizzare un liquido per nebbia a base d'acqua compatibile con le macchine per nebbia Chauvet. Non utilizzare altri liquidi (es. oli profumati) poiché rischiano di danneggiare la pompa e il riscaldatore.

La macchina può surriscaldarsi?

L'apparecchio si surriscalda notevolmente durante il funzionamento. Non toccarlo durante l'uso e dopo lo spegnimento. Mantenere una distanza di almeno 50 cm dalle superfici infiammabili. In caso di surriscaldamento, scollegare immediatamente.

Come sostituire il fusibile?

Spegnere l'apparecchio. Ruotare il coperchio del portafusibile in senso antiorario per rimuoverlo. Sostituire il fusibile bruciato con uno dello stesso tipo e stesso amperaggio. Riavvitare e riaccendere.

Posso utilizzare la macchina in modalità continua per molto tempo?

Sì, la modalità continua è possibile. Tuttavia, il consumo di liquido aumenta e la macchina può effettuare cicli di riscaldamento intermittenti se l'uscita è impostata sopra 6 (sul telecomando). Il tempo di funzionamento continuo dipende dalla capacità del serbatoio.

Quali accessori sono inclusi con la Hurricane 1600?

La macchina viene fornita con un telecomando cablato FC-T, una scheda di garanzia e un manuale di riferimento. I telecomandi opzionali (FC-M cablato manuale e FC-W senza fili) sono disponibili separatamente.

MANUALE UTENTE Hurricane 1600 Chauvet

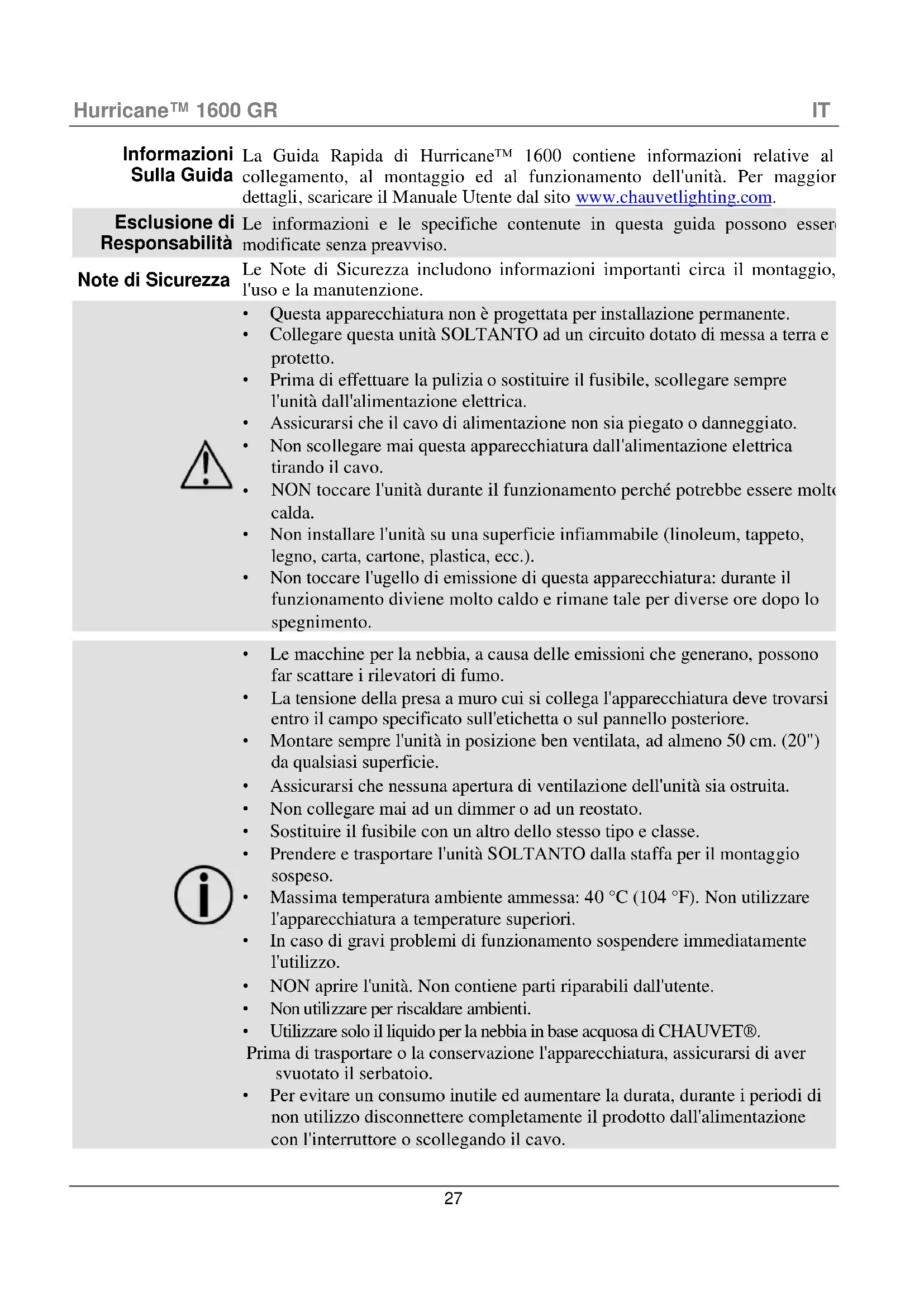

Informazioni Sulla Guida

La Guida Rapida di Hurricane™ 1600 contiene informazioni relative al collegamento, al montaggio ed al funzionamento dell'unità. Per maggior dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com.

Esclusione di Responsabilità

Le informazioni e le specifiche contenute in questa guida possono esseri modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
• Non installare l'unità su una superficie infiammabile (linoleum, tappeto, legno, carta, cartone, plastica, ecc.).
• Non toccare l'ugello di emissione di questa apparecchiatura: durante il funzionamento diviene molto caldo e rimane tale per diverse ore dopo lo spegnimento.

• Le macchine per la nebbia, a causa delle emissioni che generano, possono far scattare i rilevatori di fumo.
• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  • Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
  • Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
  • NON aprire l'unità. Non contiene parti riparabili dall'utente.
  • Non utilizzare per riscaldare ambienti.
  • Utilizzare solo il liquido per la nebbia in base acquosa di CHAUVET®.
  Prima di trasportare o la conservazione l'apparecchiatura, assicurarsi di aver svuotato il serbatoio.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux, contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetlighting.com.

Che cosa è incluso

- Hurricane™ 1600

- Scheda di garanzia

• Telecomando FC-T con temporizzatore

- Guida Rapida

Per iniziare

Disimballare Hurricane™ 1600 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Funzionamento con telecomando o manuale

Hurricane™ 1600 può essere attivato manualmente o tramite il telecomando con temporizzatore fornito. Sono disponibili come opzionali altri due dispositivi d comando remoto: un telecomando manuale con cavo (FCM) e un telecomando wireless (FC-W). Informazioni dettagliate sono disponibili all'indirizzo www.chauvetlighting.com.

Descrizione

Hurricane™ 1600 è una macchina per la nebbia leggera e ad alta resa che crea fumose atmosfere che esaltano qualsiasi spettacolo luminoso.

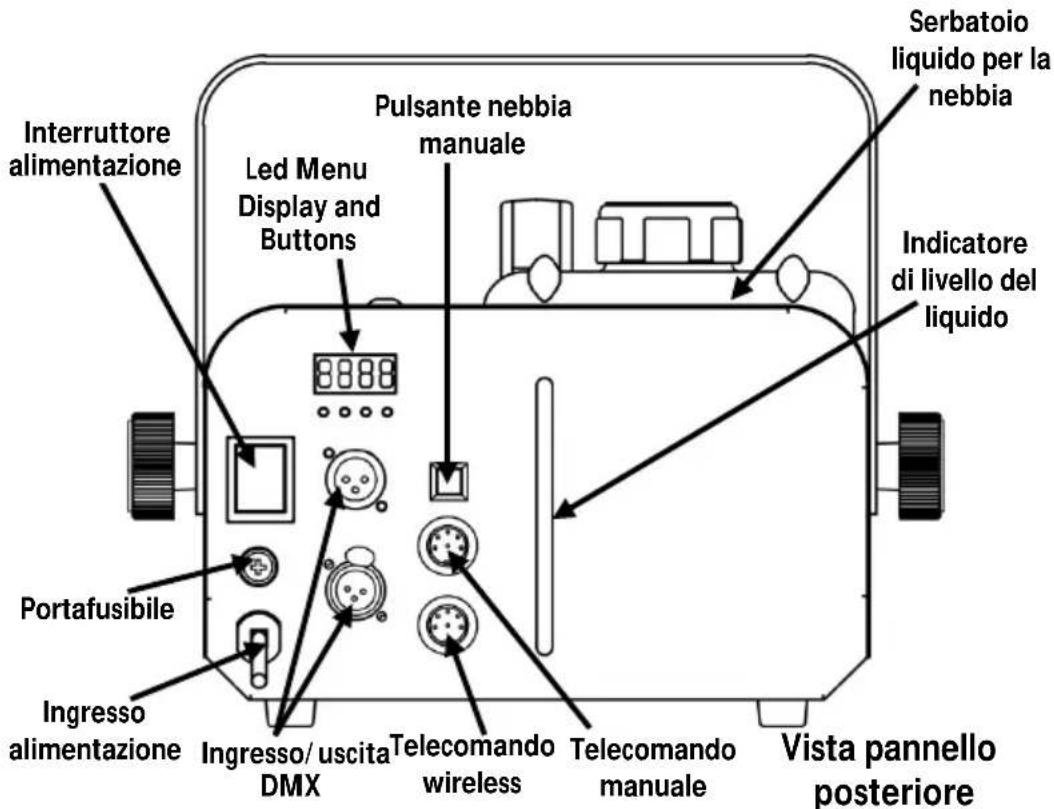

Vista d'insieme

Indicatori luminosi per il liquido nel serbatoio

Gli indicatori a LED mostrano il livello di liquido nel serbatoio come segue:

• Rosso - il riscaldatore sta riscaldando
- Rosso lampeggiante - il riscaldatore sta riscaldando ed è necessario rifornire di liquido
- Blu - la macchina è pronta
- Blu lampeggiante - il riscaldatore è pronto ma il serbatoio deve essere riempito

Alimentazione CA

L'apparecchiatura è dotata di alimentatore fisso con tensione in ingresso d 120 V / 60 Hz oppure 230 V / 50 Hz, a seconda del modello.

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Ruotare il cappuccio del portafusibile in senso antiorario per allentare quest'ultimo ed estrarlo.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

FCQ (Fog Cleaner Quart) è stato sviluppato specificamente da Chauvet per la pulizia dello Hurricane™ 1600. Assicurarsi di utilizzarlo regolarmente, non più di 90 giorni tra pulizie, per aumentare la durata dell'apparecchiatura.

Montaggio Prima di montare l'unità, leggere le Note di Sicurezza.

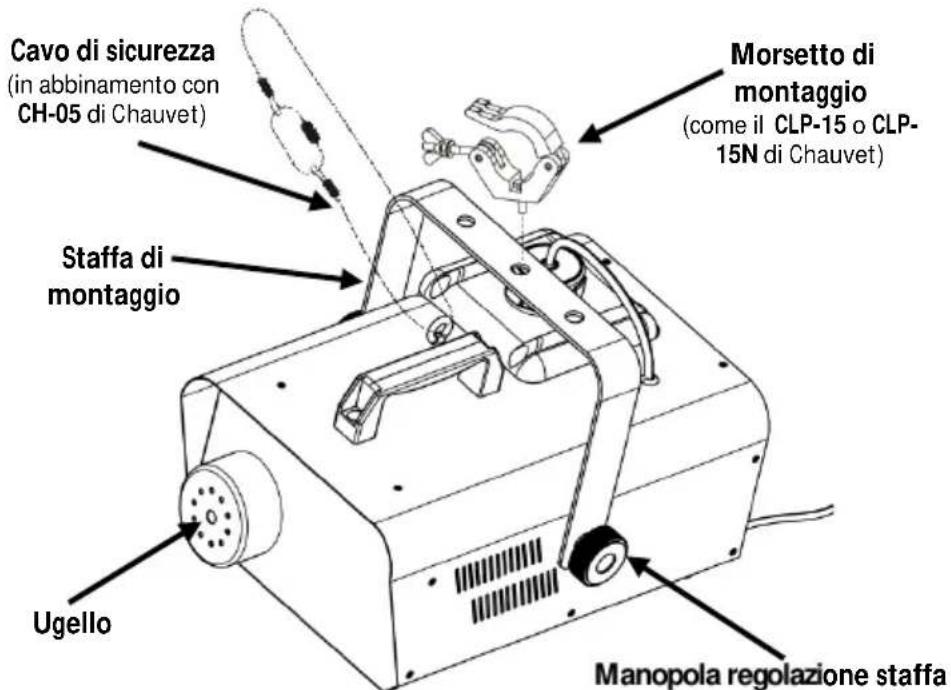

Schema di Montaggio

Questo prodotto NON può essere inclinato e deve essere montato/utilizzato soltanto su una superficie orizzontale piana.

Per evitare di danneggiare la pompa e il riscaldatore dello Hurricane™ 1600, durante il funzionamento assicurarsi che nel serbatoio vi sia sufficiente liquido. Quando il livello di liquido diminuisce, per continuare ad utilizzare lo Hurricane™ 1600 aggiungere altro liquido.

Descrizione del pannello di controllo	Pulsante	Funzione
		Consente di uscire dal menù o dalla funzione corrente
		Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
		Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
		Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Opzioni del Menù

Caratteristica	Livelli di programmazione		Descrizione
Modalità DMX	Addr	A 1–A512	Imposta gli indirizzi DMX iniziali
Temperatura	Ht	Hxxx	Visualizza la temperatura corrente dell'unità

Collegamento DMX

Hurricane™ 1600 può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non s ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 512.

Telecomando FC-T

Il controller con temporizzatore cablato FC-T consente di azionare automaticamente l'emissione di nebbia impostando i tempi di intervallo, di emissione continua e durata. Gli indicatori a LED visualizzano lo stato corrente della macchina e del controller. Con le manopole è possibile impostare i tempi di intervallo, di emissione e durata mentre con i pulsanti Manual e Continuous è possibile escludere il controllo. Per maggior informazioni, scaricare il Manuale Utente dal sito Web Chauvet all'indirizzo www.chauvetlighting.com.

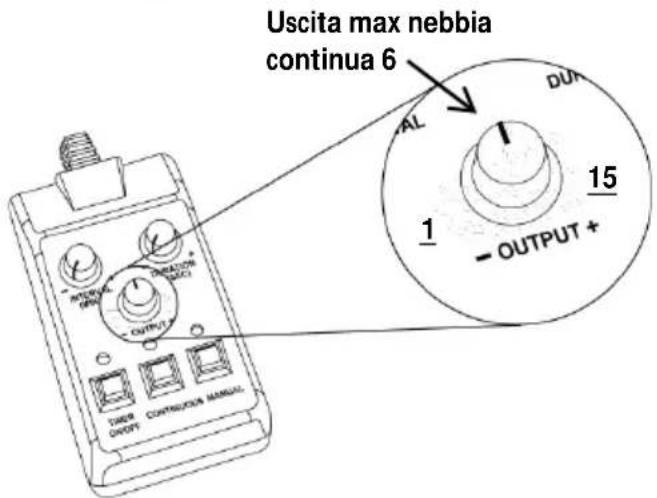

Informazioni generali sul Telecomando FC-T

• La durata di emissione continua di nebbia dipende dalla capacità del serbatoio e dalla posizione della manopola OUTPUT.
• La durata di emissione manuale (uscita MAX predefinita) dipende dalla capacità della macchina per la nebbia (per maggiori informazioni vedere il Manuale utente dell'unità).
• Il consumo di liquido aumenta sensibilmente durante la modalità di uscita continua.
• L'impostazione di uscita MASSIMA continua raccomandata è 6. Per tutti i livelli superiori a 6 la macchina emetterà nebbia in modo intermittente durante il programma di riscaldamento.

Valori DMX

1 CH	Canale	Funzione	Valore	Percentuale
	1	Uscita nebbia	000 Ü 005	Nessuna funzione
			006 Ü 255	0–100%

Nota: Uscita nebbia è variabile, a seconda dello stato del riscaldatore e l'ambiente.
