MANUAL DE USUARIO Hurricane 1600 Chauvet

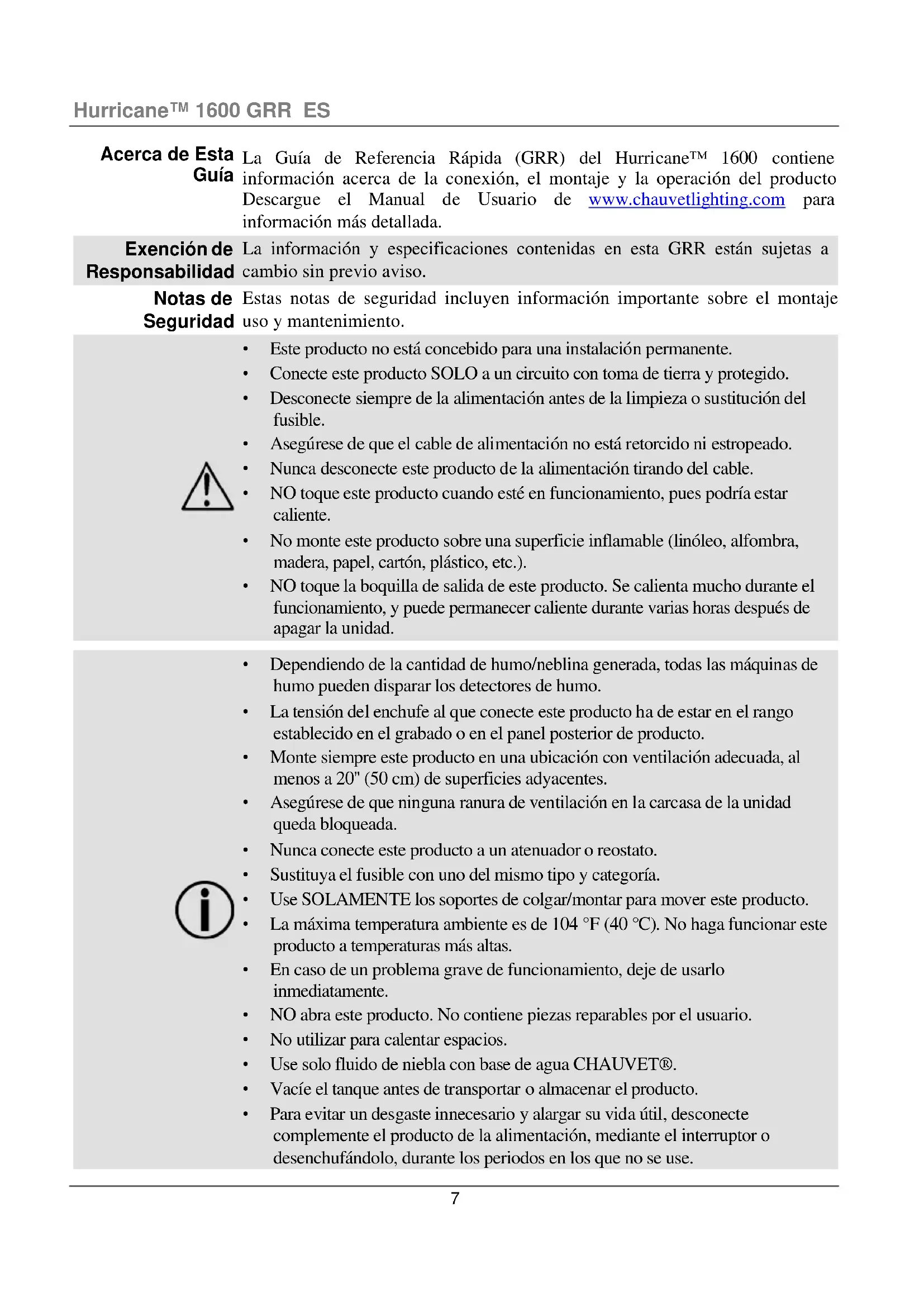

La Guía de Referencia Rápida (GRR) del Hurricane™ 1600 contiene información acerca de la conexión, el montaje y la operación del producto. Descargue el Manual de Usuario de www.chauvetlighting.com para información más detallada. Exención

Responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso. Notas de Seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• No monte este producto sobre una superficie inflamable (linóleo, alfombra, madera, papel, cartón, plástico, etc.).

• NO toque la boquilla de salida de este producto. Se calienta mucho durante el funcionamiento, y puede permanecer caliente durante varias horas después de apagar la unidad.

• Dependiendo de la cantidad de humo/neblina generada, todas las máquinas de humo pueden disparar los detectores de humo.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.

• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE los soportes de colgar/montar para mover este producto.

• La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• No utilizar para calentar espacios.

• Use solo fluido de niebla con base de agua CHAUVET®.

• Vacíe el tanque antes de transportar o almacenar el producto.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.Hurricane™ 1600 GRR ES

Contacto Fuera de EE.UU, Reino Unido, Irlanda, México o Bénelux, póng ase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetlighting.com para información de contacto. Qué va Incluido

Guía de referencia rápida Para Empezar Desembale su Hurricane™ 16 00 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. Manejo Manual o a Distancia El Hurricane™ 1600 se puede manejar manualmente o con el mando a distancia con temporizador incluido. Como opción están disponibles otros dos mandos a distancia: un mando a distancia manual con cable (FC- M) y un mando a distancia inalámbrico (FC-W). Puede encontrar lo s detalles en el Manual de Usuario, disponible en www.chauvetlighting.com. Descripción El Hurricane™ 1600 es una máquina de niebla ligera de alta potencia que crea un ambiente de humo para realzar cualquier espectáculo de iluminación. Vista General

Luces Indicadoras del Depósito de Fluido Los LED indicadores muestran el estado del depósito, como sigue:

• Rojo: el calentador se está calentando

• Rojo intermitente: el calentador se está calentando y es necesario rellenar

• Azul: el generador de humo está listo

• Azul intermitente: el calentador se ha calentado, pero es necesario rellenar el depósito de fluido

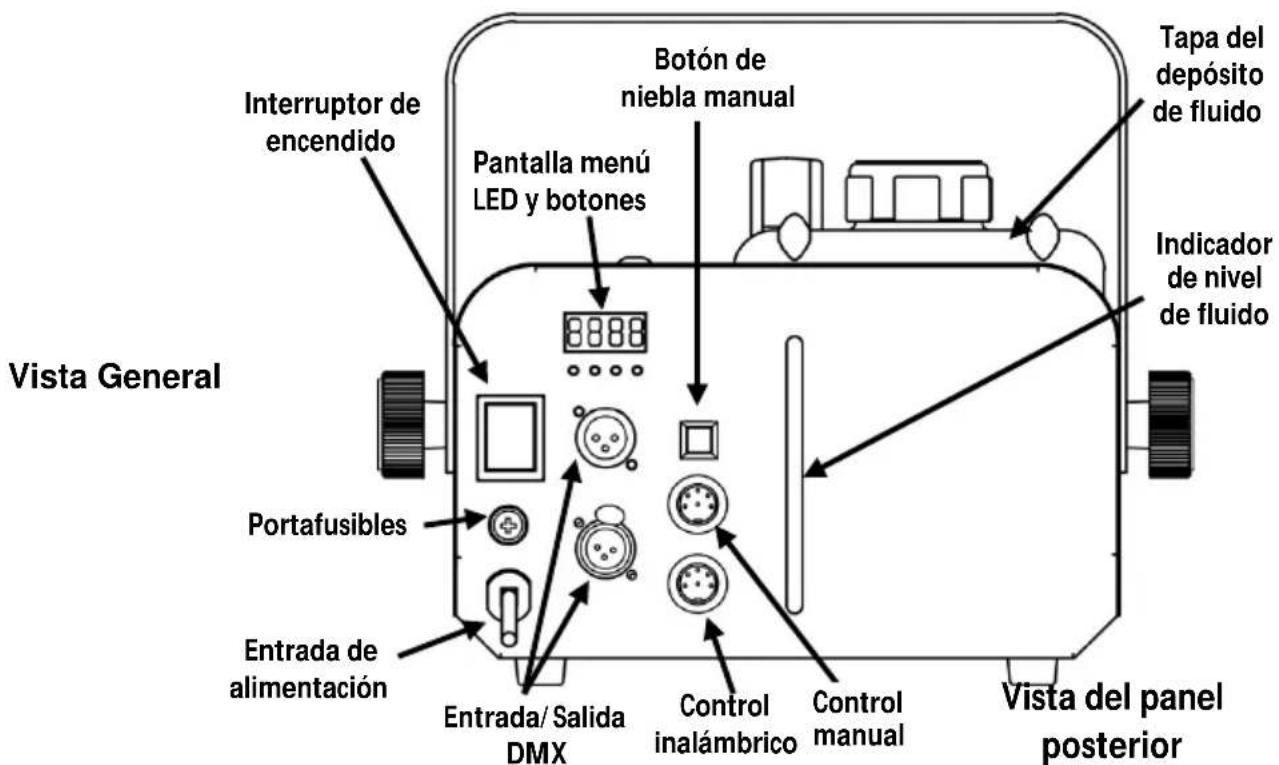

Vista del panel posterior Portafusibles

Control inalámbrico Entrada de alimentación Interruptor de encendido Botón de niebla manual Indicador de nivel de fluido Control manual Pantalla menú LED y botones Entrada/Salida DMX Tapa del depósito de fluidoHurricane™ 1600 GRR ES

Corriente alterna El producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 VCA 60 Hz o 230 VCA 50 Hz, dependiendo del modelo en concreto.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use. Sustitución del fusible

1. Desconecte el producto de la alimentación.

2. Gire la tapa del portafusibles en sentido contrario a las agujas del reloj para

aflojar el portafusibles y tire hacia afuera.

3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del

mismo tipo y categoría.

4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

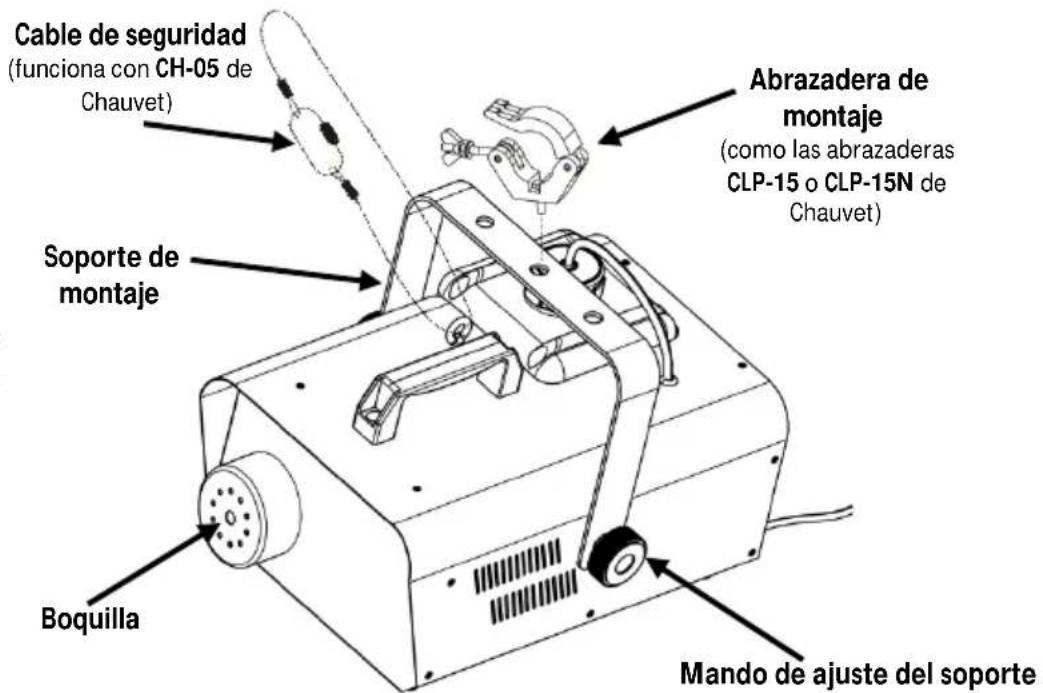

El FCQ (Cuarto de galón de limpiador de niebla) ha sido especialmente desarrollado por Chauvet para limpiar su Hurricane™ 1600. Asegúrese de usar FCQ regularmente, no más de 90 días entre limpiezas, para incrementar la vida de su producto. Montaje Antes de montar este producto, lea las Notas de Seguridad. Diagrama

Este aparato NO se puede inclinar. Este producto se tiene que nivelar cuando esté en una superficie o cuando se monte.

Cuando ponga en marcha el Hurricane™ 1600, cerciórese de que hay fluido de niebla adecuado en la máquina, para evitar que se estropeen la bomba y el calentador. Cuando el nivel de fluido esté bajo, no tiene más que añadir fluido para seguir usando el Hurricane™ 1600.

Mando de ajuste del soporte Boquilla Soporte de montaje Cable de seguridad (funciona con CH-05 de Chauvet) Abrazadera de montaje (como las abrazaderas CLP-15 o CLP-15N de Chauvet)Hurricane™ 1600 GRR ES

Descripción del pan el de control Botón Función <MENU> Sale del menú o función actual <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada Opciones de menú Característica Niveles de programación Descripción Modo DMX Addr A 1–A512 Configura la dirección inicial DMX Temperatura

Hxxx Muestra la temperatura actual del producto

Enlace DMX El Hurricane™ 1600 puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com. Dirección de inicio Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 512.Hurricane™ 1600 GRR ES

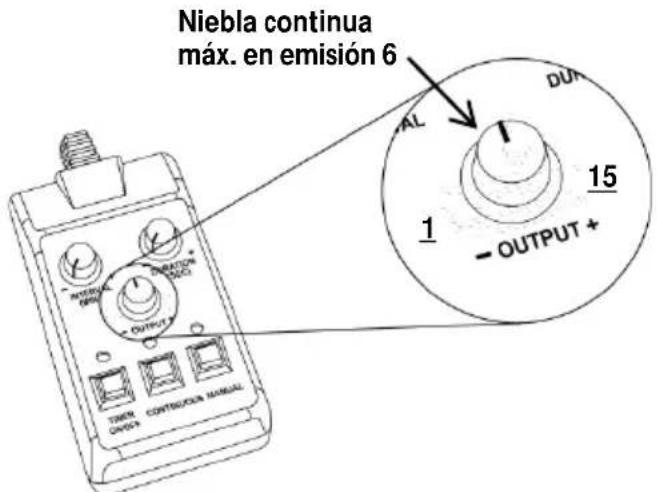

Mando a distancia FC-

El controlador temporizador con cable le permite lanzar niebla automáticamente ajustando los tiempos de intervalo, continuo y duración. Las luces del indicador LED muestran el estado actual de la máquina y del controlador. Los mandos giratorios ajustan l os tiempos de intervalo, emisión y duración, mientras que los botones manual y continuo permiten tomar el control. Para más información, descargue el manual de usuario del sitio web de Chauvet www.chauvetlighting.com. Vista general del mando a distancia FC-

La duración de la niebla continua depende de la capacidad del depósito de fluido y la posición del mando de EMISIÓN.

• La duración de la niebla manual (la emisión MÁX. predeterminada) depende de la capacidad de la máquina de niebla. (Consulte el manual de usuario para ver las especificaciones.)

• El consumo de fluido aumentará significativamente durante el modo de Emisión continua.

• El ajuste recomendado de emisión continua MÁXIMA es 6. Para todos los niveles por encima de 6, la máquina irá en ciclo con emisiones intermitentes de niebla durante el programa de recalentamiento.

Canal Función Valor Porcentaje 1 Salida de humo 000 ó 005 Sin función 006 ó 255 0–100% Nota: La salida niebla es variable, dependiendo del estado del calentador y el medio ambiente.

Niebla continua máx. en emisión 6Hurricane™ 1600 MR FR
