EZ Gobo - машина эффектов Chauvet - Бесплатное руководство пользователя

Тип продукта	Аккумуляторный LED-гобо-проектор
Бренд	Chauvet
Модель	EZ Gobo
Источник света	LED 10 Вт
Питание	Сетевой адаптер 100-240 В перем. тока, 50/60 Гц; выход 8,4 В пост. тока, 1000 мА
Аккумулятор	Литиевый перезаряжаемый; время работы до 5 ч (100% мощность), время зарядки 4 ч
Размеры (прибл.)	Ок. 15 x 10 x 10 см (без крепления)
Вес (прибл.)	Ок. 0,5 кг (с аккумулятором)
Крепление	Магнитное основание и зажим-клещи для потолочного монтажа
В комплекте гобо	10 гобо для свадеб
Совместимый формат гобо	Изображение макс. 25,8 x 18,6 мм (металл, ацетат, диапозитив 35 мм)
Настройки	Ручной зум и фокус
Пульт ДУ	Инфракрасный IRC-6 (в комплекте): вкл/выкл, регулировка яркости (5 уровней)
Степень защиты	IP20 (только для помещений)
Макс. температура окружающей среды	40 °C (104 °F)
Безопасное расстояние	Не менее 50 см от соседних поверхностей
Безопасность	Используйте страховочный трос при монтаже на высоте; не подвергайте воздействию влаги
Обслуживание	Отключайте перед чисткой; не блокируйте вентиляционные отверстия
Ремонтопригодность	Не ремонтируйте самостоятельно; обращайтесь к поставщику или Chauvet в вашем регионе
Гарантия	Включена гарантия производителя (прилагается карточка)

Часто задаваемые вопросы - EZ Gobo Chauvet

Как зарядить аккумулятор EZ Gobo?

Подключите сетевой адаптер к входу DC устройства. Переключатель должен быть в положении Off для зарядки. Индикатор на адаптере горит красным во время зарядки и становится зелёным, когда аккумулятор полностью заряжен. При первом использовании заряжайте 24 часа.

Каково время работы аккумулятора?

При полной мощности (100% выход) до 5 часов. При 75%: до 8 ч, при 50%: до 13 ч, при 25%: до 16 ч. Время зарядки около 4 часов.

Как установить индивидуальный гобо?

Отвинтите зажимную ручку держателя гобо, снимите держатель, затем расширительное кольцо. Поместите новый гобо (макс. размер изображения 25,8 x 18,6 мм) в держатель, наденьте кольцо, вставьте держатель обратно и закрутите ручку.

Можно ли использовать EZ Gobo на улице?

Нет, устройство предназначено только для использования в помещении (IP20). Не подвергайте его воздействию дождя или влажности.

Как закрепить устройство на потолке?

Используйте прилагаемый зажим-клещи для крепления к направляющей подвесного потолка. Убедитесь, что поверхность выдерживает вес, и прикрепите страховочный трос (например, CH-05 Chauvet) к предохранительному кольцу сзади.

Пульт IRC-6 не работает, что делать?

Проверьте, включено ли устройство и заряжен ли аккумулятор или подключено ли к сети. Направьте пульт на ИК-датчик, расположенный спереди. Убедитесь, что сигнал не блокируется препятствиями.

Как настроить резкость и размер проекции?

Используйте ручку зума для регулировки размера проецируемого изображения и ручку фокуса для резкости. Вращайте ручки вручную до достижения желаемого результата.

Что делать, если устройство сильно нагревается?

Устройство может нагреваться во время работы. Обеспечьте достаточную вентиляцию: оставьте не менее 50 см вокруг устройства и не блокируйте вентиляционные отверстия. Если температура окружающей среды превышает 40 °C, прекратите использование.

Как чистить EZ Gobo?

Всегда отключайте устройство перед чисткой. Используйте мягкую сухую ткань. Никогда не используйте жидкости или аэрозоли. Не тяните за шнур питания для отключения.

Можно ли использовать устройство в проводном режиме без аккумулятора?

Да, вы можете постоянно подключать сетевой адаптер. Аккумулятор также заряжается во время использования. Для сохранения аккумулятора отключайте устройство при длительном простое.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EZ Gobo Chauvet

О данном руководстве

В Кратком руководстве (QRG) по EZgobo™ содержится базовая информация о продукте.

Отказ от ответственности

Информация и спецификации, приведенные в этом руководстве, могут меняться без уведомления.

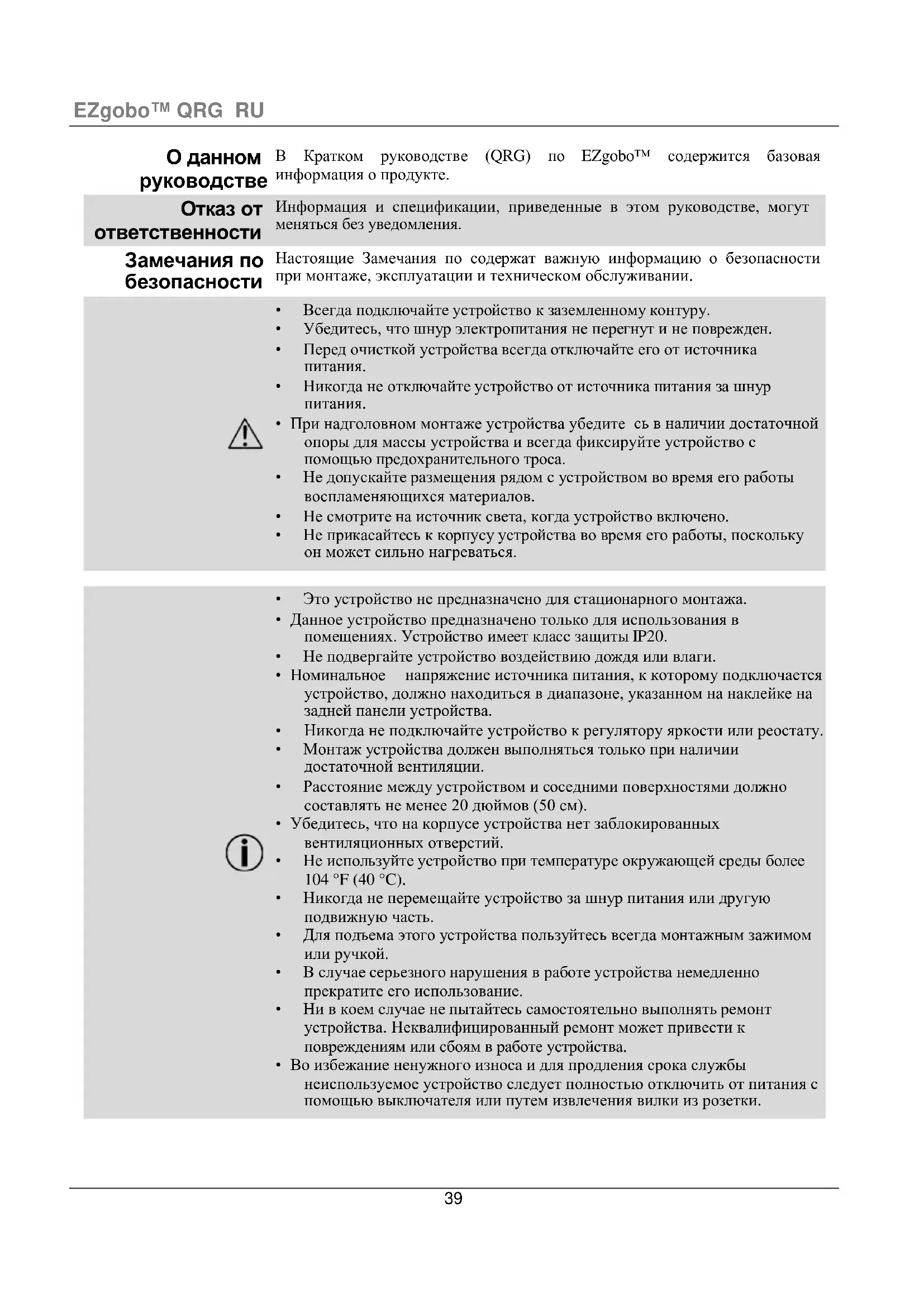

Замечания по безопасности

Настоящие Замечания по содержат важную информацию о безопасности при монтаже, эксплуатации и техническом обслуживании.

• Всегда подключайте устройство к заземленному контуру.
• Убедитесь, что шнур электропитания не перегнут и не поврежден.
• Перед очисткой устройства всегда отключайте его от источника питания.
- Никогда не отключайте устройство от источника питания за шнур питания.

- При надголовном монтаже устройства убедите сь в наличии достаточной опоры для массы устройства и всегда фиксируйте устройство с помощью предохранительного троса.

- Не допускайте размещения рядом с устройством во время его работы воспламеняющихся материалов.

• Не смотрите на источник света, когда устройство включено.

- Не прикасайтесь к корпусу устройства во время его работы, поскольку он может сильно нагреваться.

• Это устройство не предназначено для стационарного монтажа.
• Данное устройство предназначено только для использования в помещениях. Устройство имеет класс защиты IP20.
• Не подвергайте устройство воздействию дождя или влаги.
• Номинальное напряжение источника питания, к которому подключается устройство, должно находиться в диапазоне, указанном на наклейке на задней панели устройства.
• Никогда не подключайте устройство к регулятору яркости или реостату.
• Монтаж устройства должен выполняться только при наличии достаточной вентиляции.
• Расстояние между устройством и соседними поверхностями должно составлять не менее 20 дюймов (50 см).
• Убедитесь, что на корпусе устройства нет заблокированных вентиляционных отверстий.
• Не используйте устройство при температуре окружающей среды более 104 °F (40 °C).
• Никогда не перемещайте устройство за шнур питания или другую подвижную часть.
• Для подъема этого устройства пользуйтесь всегда монтажным зажимом или ручкой.
• В случае серьезного нарушения в работе устройства немедленно прекратите его использование.
• Ни в коем случае не пытайтесь самостоятельно выполнять ремонт устройства. Неквалифицированный ремонт может привести к повреждениям или сбоям в работе устройства.
• Во избежание ненужного износа и для продления срока службы неиспользуемое устройство следует полностью отключить от питания с помощью выключателя или путем извлечения вилки из розетки.

Контакт

• За пределами США, Великобритании, Ирландии, Мексика и Бенилюкс вопросам поддержки или возврата устройства обращайтесь к своему дистрибьютору.
• В США, Великобритании, Ирландии, Мексика и Бенилюкс воспользуйтесь информацией в разделе Contact Us (Свяжитесь с нами) в конце этого руководства.

Комплект

- EZgobo™

- IRC-6

поставки

- Внешний источник питания

- Гарантийная карта

• Пакет из 10 свадебных гобо

- Краткое руководство

Начало работы

Аккуратно распакуйте устройство и убедитесь в наличии в упаковке все деталей и их исправном состоянии.

Если коробка или любая часть содержимого имеет признаки повреждений из-за транспортировки или ненадлежащего обращения, сохраните всю упаковку и немедленно предъявите претензию перевозчику. Уведомление Chauvet не требуется. Если о повреждении не сообщается перевозчику сразу после получения или для осмотра не предоставляется вся упаковка целиком, претензия может быть отклонена.

По другим вопросам, таким как отсутствие компонентов или деталей, повреждения, не связанные с транспортировкой, и скрытые дефекты, направьте претензию в Chauvet в течение 7 дней после получения товара. Контактную информацию Chauvet см. в разделе Contact Us (Свяжитесь с нами) в этом руководстве.

Описание

EZgobo™ – это легкий и работающий от батареи проектор гобо, который поставляется закрепленным к магнитному кронштейну с помощью ножничного зажима специально для самых разных вариантов монтажа. Устройство поставляется с пакетом 10 свадебных гобо, что позволяет создавать множество свадебных эффектов. EZgobo™ имеет светодиод мощностью 10 Вт, который может безопасно проецировать лучи свети через цветные и прозрачные гобо в течение длительного времени. Это устройство имеет ручки зума и фокусировки для регулировки размера проекции гобо. Устройство совместимо с включенным в комплект поставки пультом дистанционного управления IRC-6.

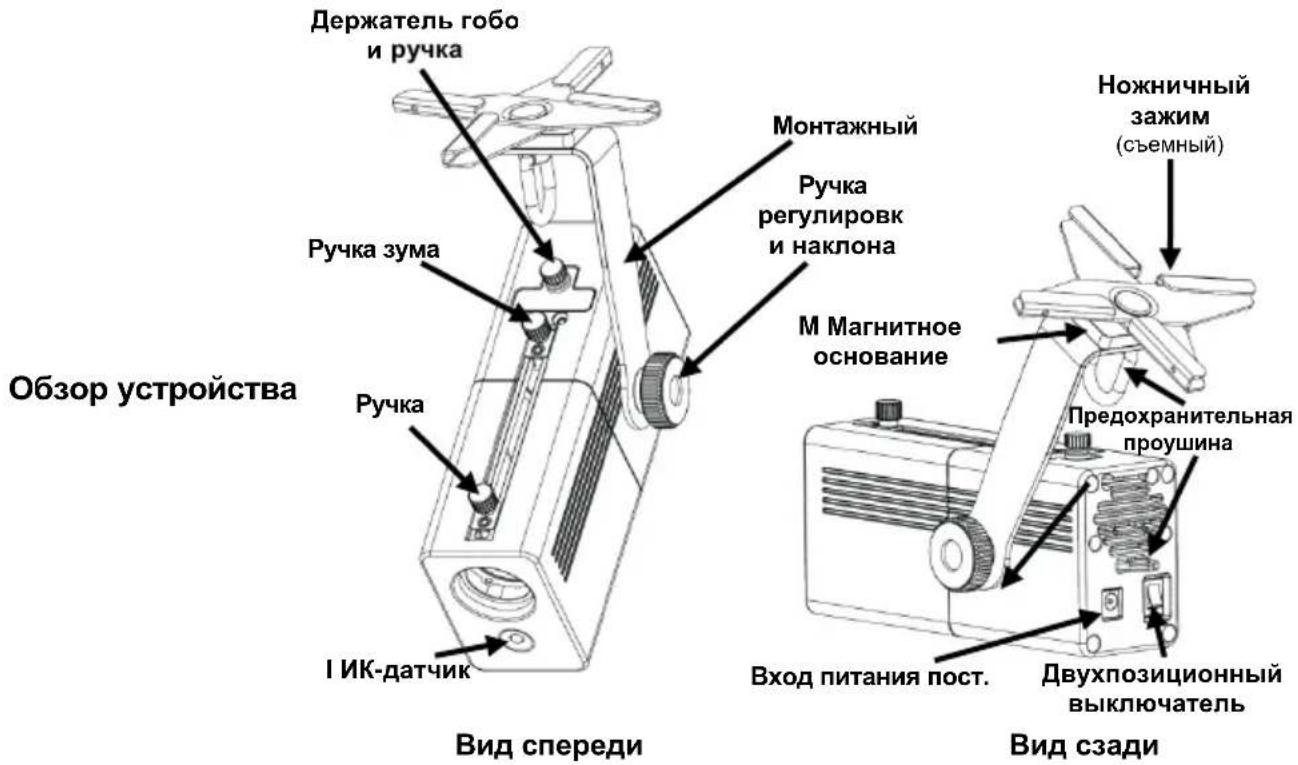

Держатель гобо и ручка Ручка зума Ручка И ИК-датчик Монтажный Ручка регулировк и наклона М Магнитное основание Ножничный зажим (съемный) Предохранительная проушина Вход питания пост. Двухпозиционный выключатель Вид сзади Обзор устройства

Питание переменного тока

Это устройство имеет функцию автоматического выбора диапазона внешнего электропитания и может работать со входным напряжением в диапазоне 100-240 В пер. т, 50/60 Гц; оно работает с напряжением 8,4 В пост. т, 1000 мА

Во избежание ненужного износа и для продления срока службы неиспользуемое устройство следует полностью отключить от питания с помощью выключателя или путем извлечения вилки из розетки.

Зарядка батареи

ля работы без кабелей устройство EZgobo™ поставляется с перезаряжаемой литиевой батареей. Чтобы зарядить батарею, просто подключите ее к шнуру питания в любое время до, во время или поле работы. Чтобы зарядить батарею до или после работы, когда все светодиоды выключены, оставьте переключатель питания в положении Выкл. Контрольная лампа на внешнем источнике питания при зарядке батареи горит красным цветом, а по окончании зарядки – зеленым.

Для обеспечения оптимального времени батареи зарядите устройство EZgobo™ за 24 часа до первого использования.

Время работы батаре

Максимальное время работы		Время зарядки
100% выходной	До 5 ч	4 ч
75% выходной	До 8 ч
50% выходной	До 13 ч
25% выходной	До 16 ч

IRC-6 (Инфракрасный пульт дистанционного управления)

Устройство EZgobo™ полностью совместимо с инфракрасным пультом дистанционного управления IRC-6 от Chauvet. С EZgobo™ используются следующие кнопки IRC-6.

Кнопка	Функция
	Включение и выключение светодиода
[555c]	Увеличение яркости 5 уровней светодиода
[СКК2]	Уменьшение яркости 5 уровней светодиода

Устройство EZgobo™ должно быть полностью включено и иметь полностью заряженную батарею или должно быть подключено к источнику питания для работы с IRC-6.

Монтаж

Перед монтажом EZgobo™ прочитайте Замечания по безопасности в этом руководстве, чтобы монтажная поверхность выдерживала массу устройства. EZgobo™ может монтироваться на металлическую поверхность с помощью магнитного основания или крепиться к несущим прогонам потолка с помощью ножничного зажима. При надголовном монтаже всегда закрепляйте устройство предохранительным тросом, например СН-05 от Chauvet.

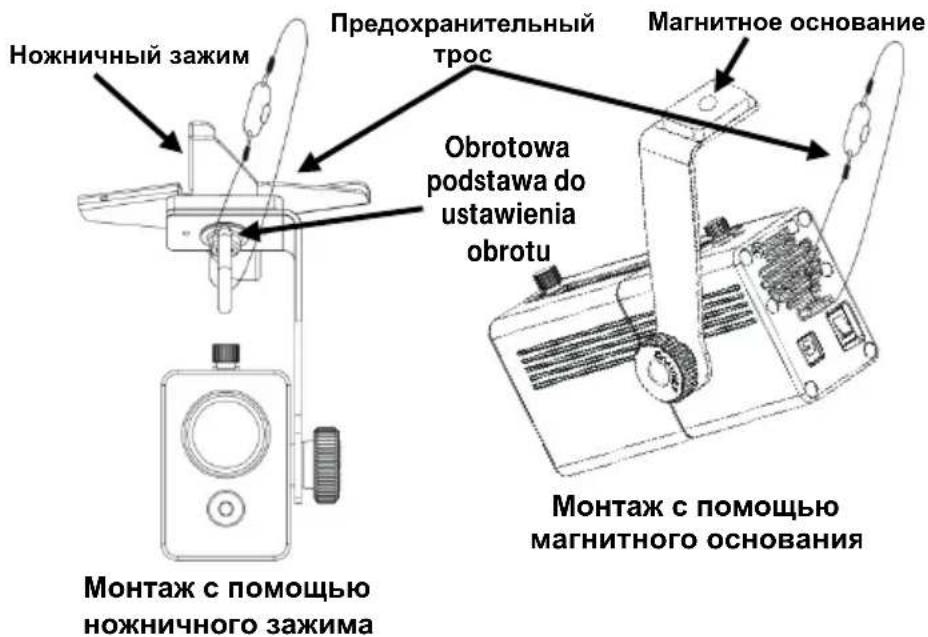

Схема монтажа

Ножничный зажим Предохранительный трос Обrotowa podstawa do ustawienia obrotu Магнитное основание Монтаж с помощью магнитного основания Монтаж с помощью ножничного зажима

При использовании для монтажа EZgobo™ магнитного основания закрепите предохранительный трос к предохранительной проушине на задней стороне устройства.

Гобо

Устройство EZgobo™ поставляется с 10 свадебными гобо. Устройство EZgobo™ может также использоваться с любыми гобо с размером изображения не более 25,8 мм х 18,6 мм. Гобо может быть изготовлено из тонкой металлической или ацетатной прозрачной пленки или слайдов 35 мм.

Пакет свадебных гобо

Замена гобо

Для замены гобо выполните следующее:

1. Отвинтите ручку держателя гобо.
2. Снимите держатель гобо.
3. Снимите расширительное кольцо.
4. Извлеките гобо из держателя гобо.
5. Установите новое гобо в держатель гобо.
6. Снова установите расширительное кольцо.
7. Снова установите держатель гобо.
8. Ввинтите ручку держателя гобо.
