EZ Gobo - Macchina effetti Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore gobo LED a batteria
Marca	Chauvet
Modello	EZ Gobo
Sorgente luminosa	LED 10 W
Alimentazione	Adattatore di rete 100-240 VCA, 50/60 Hz; uscita 8,4 VCC, 1000 mA
Batteria	Litio ricaricabile; autonomia fino a 5 h (100% uscita), tempo di ricarica 4 h
Dimensioni (circa)	Circa 15 x 10 x 10 cm (senza supporto)
Peso (circa)	Circa 0,5 kg (con batteria)
Fissaggio	Base magnetica e pinza a forbice per montaggio a soffitto
Gobo inclusi	10 gobo speciali matrimonio
Formato gobo compatibile	Immagine max. 25,8 x 18,6 mm (metallo, acetato, diapositiva 35 mm)
Regolazioni	Zoom e fuoco manuali
Telecomando	IRC-6 infrarosso (incluso): accensione/spegnimento, regolazione luminosità (5 livelli)
Indice di protezione	IP20 (solo per uso interno)
Temperatura ambiente max.	40 °C (104 °F)
Distanza di sicurezza	Almeno 50 cm dalle superfici adiacenti
Sicurezza	Utilizzare un cavo di sicurezza per montaggio in altezza; non esporre a umidità
Manutenzione	Spegnere prima della pulizia; non ostruire le fessure di ventilazione
Riparabilità	Non riparare da soli; contattare il fornitore o Chauvet in base alla regione
Garanzia	Garanzia del produttore inclusa (scheda fornita)

Domande frequenti - EZ Gobo Chauvet

Come caricare la batteria dell'EZ Gobo?

Collegare l'adattatore di rete all'ingresso CC dell'apparecchio. L'interruttore deve essere su Off per caricare. La spia sull'adattatore è rossa durante la carica e diventa verde quando la batteria è piena. Per il primo utilizzo, caricare per 24 ore.

Qual è l'autonomia della batteria?

A piena potenza (100% di uscita), fino a 5 ore. Al 75%: fino a 8 h, al 50%: fino a 13 h, al 25%: fino a 16 h. Il tempo di ricarica è di circa 4 ore.

Come installare un gobo personalizzato?

Svitare il pomello di serraggio del portagobo, rimuovere il portagobo e poi l'anello di espansione. Posizionare il nuovo gobo (dimensione immagine max. 25,8 x 18,6 mm) nel portagobo, rimettere l'anello, inserire il portagobo e riavvitare il pomello.

Posso utilizzare l'EZ Gobo all'aperto?

No, l'apparecchio è progettato solo per uso interno (indice IP20). Non esporlo a pioggia o umidità.

Come montare l'apparecchio a soffitto?

Utilizzare la pinza a forbice fornita per fissarlo a una guida di soffitto sospeso. Assicurarsi che la superficie supporti il peso e collegare un cavo di sicurezza (es. CH-05 Chauvet) all'anello di sicurezza sul retro.

Il telecomando IRC-6 non funziona, cosa fare?

Verificare che l'apparecchio sia acceso e che la batteria sia carica o collegata alla rete. Puntare il telecomando verso il sensore IR situato sulla parte anteriore. Assicurarsi che nessun ostacolo blocchi il segnale.

Come regolare la nitidezza e la dimensione della proiezione?

Utilizzare la manopola dello zoom per regolare la dimensione dell'immagine proiettata e la manopola del fuoco per la nitidezza. Ruotare le manopole manualmente fino a ottenere il risultato desiderato.

Cosa fare se l'apparecchio si riscalda molto?

L'apparecchio può diventare caldo durante il funzionamento. Assicurare una ventilazione sufficiente: lasciare almeno 50 cm intorno all'apparecchio e non ostruire le fessure di ventilazione. Se la temperatura ambiente supera i 40 °C, interrompere l'uso.

Come pulire l'EZ Gobo?

Spegnere sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare mai liquidi o aerosol. Non tirare il cavo di alimentazione per scollegare.

L'apparecchio può essere utilizzato in modalità cablata senza batteria?

Sì, è possibile collegare l'adattatore di rete in modo continuo. La batteria si carica anche durante l'utilizzo. Per preservare la batteria, scollegare l'apparecchio in caso di inutilizzo prolungato.

MANUALE UTENTE EZ Gobo Chauvet

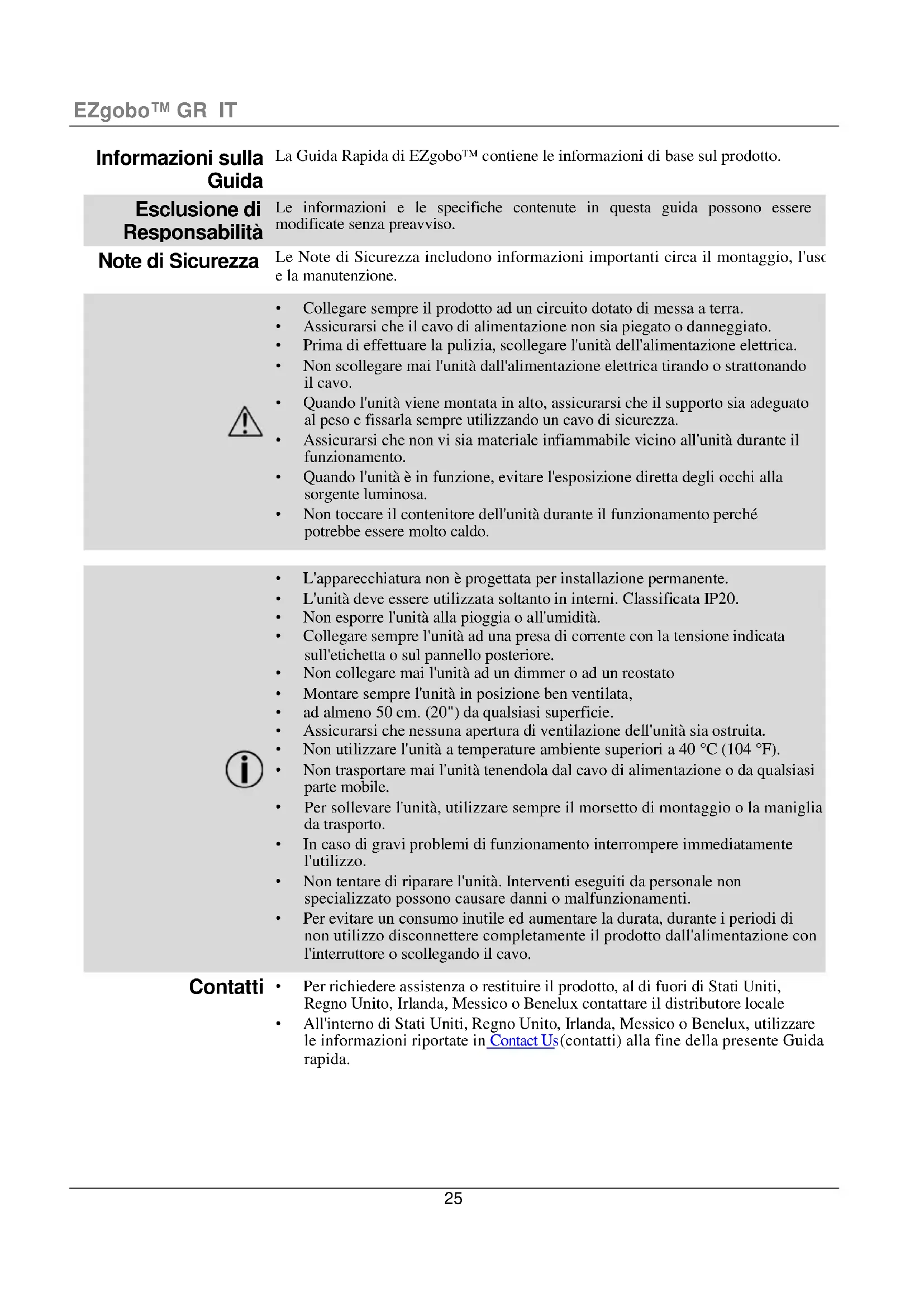

Informazioni sulla Guida

La Guida Rapida di EZgobo™ contiene le informazioni di base sul prodotto.

Esclusione di Responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare sempre il prodotto ad un circuito dotato di messa a terra.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
- Prima di effettuare la pulizia, scollegare l'unità dell'alimentazione elettrica.
- Non scollegare mai l'unità dall'alimentazione elettrica tirando o strattonando il cavo.
- Quando l'unità viene montata in alto, assicurarsi che il supporto sia adeguato al peso e fissarla sempre utilizzando un cavo di sicurezza.
- Assicurarsi che non vi sia materiale infiammabile vicino all'unità durante il funzionamento.
- Quando l'unità è in funzione, evitare l'esposizione diretta degli occhi alla sorgente luminosa.
- Non toccare il contenitore dell'unità durante il funzionamento perché potrebbe essere molto caldo.

• L'apparecchiatura non è progettata per installazione permanente.
• L'unità deve essere utilizzata soltanto in interni. Classificata IP20.
• Non esporre l'unità alla pioggia o all'umidità.
- Collegare sempre l'unità ad una presa di corrente con la tensione indicata sull'etichetta o sul pannello posteriore.
• Non collegare mai l'unità ad un dimmer o ad un reostato
• Montare sempre l'unità in posizione ben ventilata,
• ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non utilizzare l'unità a temperature ambiente superiori a 40 °C (104 °F).
- Non trasportare mai l'unità tenendola dal cavo di alimentazione o da qualsiasi parte mobile.
- Per sollevare l'unità, utilizzare sempre il morsetto di montaggio o la maniglia da trasporto.
- In caso di gravi problemi di funzionamento interrompere immediatamente l'utilizzo.
- Non tentare di riparare l'unità. Interventi eseguiti da personale non specializzato possono causare danni o malfunzionamenti.
- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

• Per richiedere assistenza o restituire il prodotto, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale
• All'interno di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux, utilizzare le informazioni riportate in Contact Us (contatti) alla fine della presente Guida rapida.

Che Cosa è Incluso

- EZgobo™

- Alimentazione Esterna

- Confezione da 10 gobo tipo

"Wedding-ready"

- IRC-6

- Scheda di Garanzia

- Guida Rapida

Per Iniziare

Disimballare con attenzione l'unità, accertarsi di aver ricevuto tutti i componenti e che questi siano integri.

Se l'imballo o i materiali al suo interno appaiono danneggiati o in cattive condizioni, notificarlo immediatamente al trasportatore, non a Chauvet. La mancata tempestiva segnalazione al trasportatore, o la mancata disponibilità di tutti i colli da ispezionare, possono invalidare la richiesta di indennizzo ir garanzia.

Per altri problemi quali componenti o parti mancanti, danni non correlati al trasporto o danni occulti, presentare reclamo a Chauvetentro sette (7) giorni dal ricevimento della merce. Per informazioni su come contattare Chauvet, fare riferimento alla sezione Contact Us (contatti) di questa Guida Rapida.

Descrizione

EZgobo™ è un proiettore gobo leggero, alimentato a batteria, dotato di staffa magnetica con piastra a X per molteplici possibilità di montaggio. Viene fornito con 10 gobo "Wedding-ready" che offrono svariate immagini a tema nuziale. EZgobo™ è dotato di un LED da 10 W in grado di proiettare attraverso un gobo colorato trasparente per lungo tempo, in modo sicuro.. Questa unità è caratterizzata da manopole di zoom e messa a fuoco per regolare le dimensioni delle immagini gobo proiettate. È compatibile con il telecomando IRC-6 fornito.

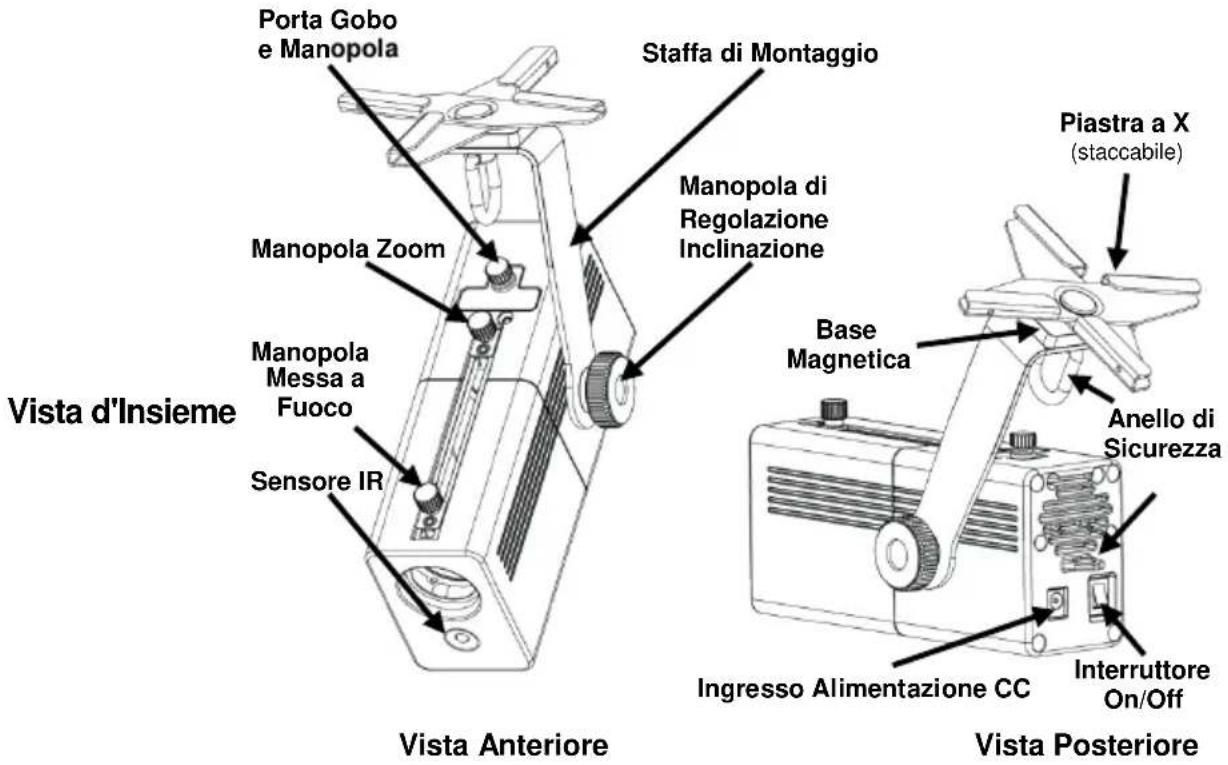

Porta Gobo e Manopola Manopola Zoom Manopola Messa a Fuoco Sensore IR Vista d'Insieme Vista Anteriore Staffa di Montaggio Manopola di Regolazione Inclinazione Piastra a X (staccabile) Base Magnetica Anello di Sicurezza Ingresso Alimentazione CC Interruttore On/Off Vista Posteriore

Alimentazione

EZgobo™ h è dotata di alimentatore esterno a commutazione automatica con tensione in ingresso di 100\~240 V CA - 50/60 Hz; funziona a 8,4 V CC, 1.000 mA.

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Ricarica della Batteria

EZgobo™ viene fornito con una batteria ricaricabile al litio. Per caricare la batteria è sufficiente collegare il cavo di alimentazione in qualsiasi momento prima, durante o dopo il funzionamento. Per caricare 1 a batteria prima o dopo il funzionamento, con tutti i LED spenti, lasciare l'interruttore di accensione in posizione Off. L'indicatore luminoso sull'alimentatore esterno si illumina in Rosso quando la batteria è in carica e in Verde quando la batteria ha ompletato la carica.

Per una durata ottimale, caricare la batteria 24 ore prima dell'utilizzo iniziale.

Tempo di Funzionamento della Batteria

Tempo Massimo di Funzionamento		Tempo di Ricarica
Uscita 100%	Fino a 5 ore	4 ore
Uscita 75%	Fino a 8 ore
Uscita 50%	Fino a 13 ore
Uscita 25%	Fino a 16 ore

IRC-6 (Telecomando a Infrarossi)

EZgobo™ è compatibile con il telecomando a infrarossi IRC-6 di Chauvet. Con EZgobo™ vengono utilizzati i seguenti pulsanti del telecomando:

Pulsante	Funzione
	Accende e spegne il LED
	Aumenta la luminosità del LED (5 livelli)
	Attenua la luminosità del LED (5 livelli)

Affinché il telecomando IRC-6 funzioni, è necessario che EZgobo™ sia acceso e che la batteria sia completamente carica, oppure che sia acceso e collegato ad una presa di alimentazione.

Montaggio

Prima di montare EZgobo™, leggere le Note di Sicurezza riportate nella presente Guida Rapida e assicurarsi che la superficie di montaggio sia in grado d' sopportare il peso dell'unità. È possibile montarlo EZgobo™ su superfici metalliche grazie alla base magnetica, oppure fissarlo alle guide del controsoffitto con la piastra a X. Quando di esegue il montaggio sospeso, utilizzare sempre un cavo di sicurezza come il CH-05 di Chauvet.

Schema di Montaggio

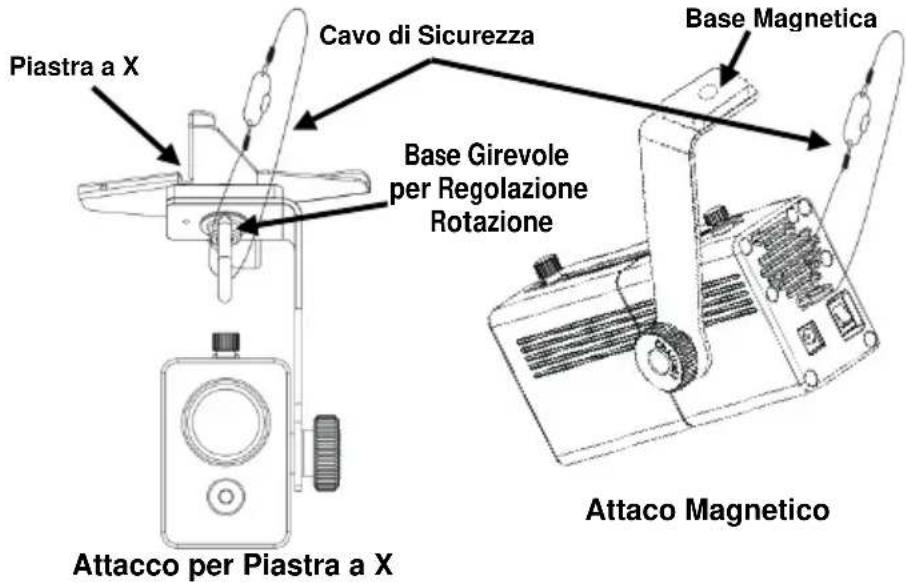

Piastra a X Cavo di Sicurezza Base Magnetica Base Girevole per Regolazione Rotazione Attacco per Piastra a X Attaco Magnetico

Quando si utilizza la base magnetica per montare EZgobo™, fissare il cavo di sicurezza all'anello posto sulla parte posteriore dell'unità.

Gobo

EZgobo™ viene fornito con 10 gobo "Wedding-ready". È anche possibile utilizzare EZgobo™ con qualsiasi gobo che abbia dimensioni massime dell'immagine di mm. 25,8 x 18,6. Il gobo può essere di metallo sottile o di acetato trasparente, oppure può essere ricavato da pellicole da 35 mm

Gobo Wedding-Ready

Per sostituire il gobo, procedere come segue:

1. Svitare la manopola del porta gobo.
2. Rimuovere il porta gobo.
3. Rimuovere l'anello di espansione.
4. Togliere il gobo dal porta gobo.
5. Posizionare il nuovo gobo nel porta gobo.
6. Riposizionare l'anello di espansione.
7. Rimontare il porta gobo.
8. Riavvitare in sede la manopola del porta gobo.
