Producttype	LED-gobo-projector op batterij
Merk	Chauvet
Model	EZ Gobo
Lichtbron	LED 10 W
Voeding	Netadapter 100-240 VAC, 50/60 Hz; uitgang 8,4 VDC, 1000 mA
Accu	Oplaadbare lithium; gebruiksduur tot 5 uur (100% output), oplaadtijd 4 uur
Afmetingen (ca.)	Ca. 15 x 10 x 10 cm (zonder houder)
Gewicht (ca.)	Ca. 0,5 kg (met accu)
Bevestiging	Magnetische voet en plafondklem voor montage aan het plafond
Meegeleverde gobo's	10 speciale trouw-gobo's
Compatibel gobo-formaat	Afbeelding max. 25,8 x 18,6 mm (metaal, acetaat, 35 mm dia)
Instellingen	Handmatige zoom en focus
Afstandsbediening	IRC-6 infrarood (inbegrepen): aan/uit, helderheidsinstelling (5 niveaus)
Beschermingsgraad	IP20 (alleen voor gebruik binnenshuis)
Max. omgevingstemperatuur	40 °C (104 °F)
Veiligheidsafstand	Minstens 50 cm van aangrenzende oppervlakken
Veiligheid	Gebruik een veiligheidskabel bij montage op hoogte; niet blootstellen aan vocht
Onderhoud	Voor reiniging loskoppelen; ventilatiesleuven niet blokkeren
Repareerbaarheid	Niet zelf repareren; neem contact op met de leverancier of Chauvet per regio
Garantie	Inclusief fabrieksgarantie (kaart meegeleverd)

Veelgestelde vragen - EZ Gobo Chauvet

Hoe laad ik de accu van de EZ Gobo op?

Sluit de netadapter aan op de DC-ingang van het apparaat. De schakelaar moet op Off staan om op te laden. Het lampje op de adapter is rood tijdens het opladen en wordt groen wanneer de accu vol is. Laad voor het eerste gebruik 24 uur op.

Wat is de gebruiksduur van de accu?

Op vol vermogen (100% output) tot 5 uur. Bij 75%: tot 8 uur, bij 50%: tot 13 uur, bij 25%: tot 16 uur. De oplaadtijd is ongeveer 4 uur.

Hoe installeer ik een gepersonaliseerde gobo?

Draai de spanbout van de gobohouder los, verwijder de gobohouder en vervolgens de spreidring. Plaats de nieuwe gobo (afbeelding max. 25,8 x 18,6 mm) in de gobohouder, plaats de ring terug, steek de gobohouder erin en draai de bout weer vast.

Kan ik de EZ Gobo buiten gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis (IP20). Stel het niet bloot aan regen of vocht.

Hoe monteer ik het apparaat aan het plafond?

Gebruik de meegeleverde plafondklem om het aan een verlaagd plafondrail te bevestigen. Zorg ervoor dat het oppervlak het gewicht kan dragen en bevestig een veiligheidskabel (bijv. CH-05 Chauvet) aan de veiligheidsring aan de achterkant.

De IRC-6 afstandsbediening werkt niet, wat te doen?

Controleer of het apparaat is ingeschakeld en de accu is opgeladen of op netstroom is aangesloten. Richt de afstandsbediening op de IR-sensor aan de voorkant. Zorg ervoor dat er geen obstakels zijn die het signaal blokkeren.

Hoe stel ik de scherpte en grootte van de projectie in?

Gebruik de zoomknop om de grootte van het geprojecteerde beeld aan te passen en de focusknop voor de scherpte. Draai de wielen handmatig tot u het gewenste resultaat krijgt.

Wat te doen als het apparaat erg heet wordt?

Het apparaat kan warm worden tijdens gebruik. Zorg voor voldoende ventilatie: houd minimaal 50 cm rondom het apparaat vrij en blokkeer de ventilatiesleuven niet. Als de omgevingstemperatuur boven de 40 °C komt, stop dan met het gebruik.

Hoe maak ik de EZ Gobo schoon?

Koppel het apparaat altijd los voor reiniging. Gebruik een zachte, droge doek. Gebruik nooit vloeistoffen of sprays. Trek niet aan het netsnoer om los te koppelen.

Kan het apparaat worden gebruikt in bedrade modus zonder accu?

Ja, u kunt de netadapter continu aangesloten houden. De accu wordt ook opgeladen tijdens gebruik. Om de accu te sparen, koppelt u het apparaat los bij langdurig niet-gebruik.

GEBRUIKSAANWIJZING EZ Gobo Chauvet

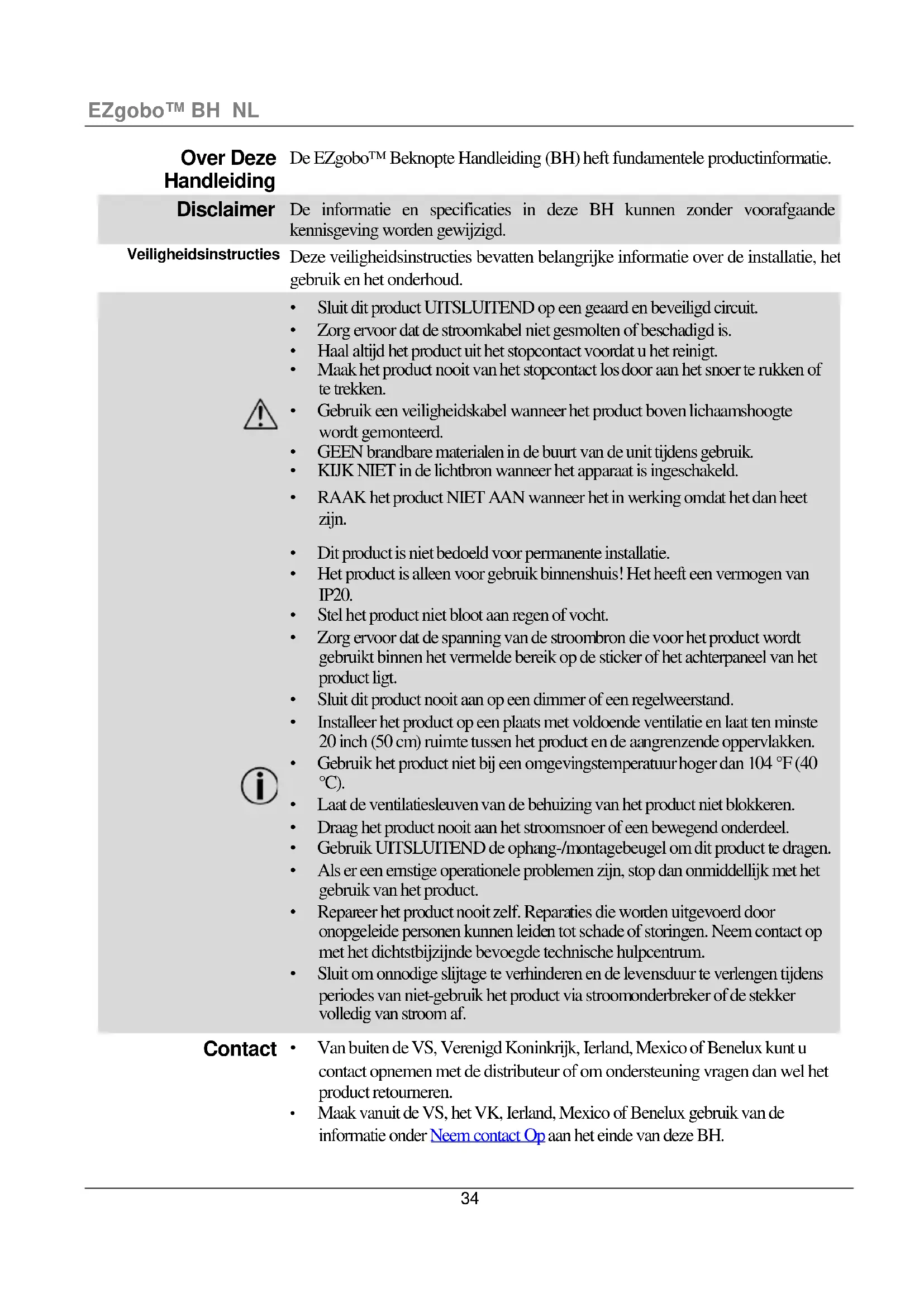

Over Deze Handleiding

De EZgobo™ Beknopte Handleiding (BH) heft fundamentele productinformatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd circuit.
  • Zorg ervoor dat de stroomkabel niet gesmolten of beschadigd is.
  • Haal altijd het product uit het stopcontact voordat u het reinigt.
• Maak het product nooit van het stopcontact los door aan het snoer te rukken of te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- Dit product is niet bedoeld voor permanente installatie.

- Het product is alleen voor gebruik binnenshuis! Het heeft een vermogen van IP20.

• Stel het product niet bloot aan regen of vocht.

- Zorg ervoor dat de spanning van de stroombron die voor het product wordt gebruikt binnen het vermelde bereik op de sticker of het achterpaneel van het product ligt.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Installeer het product op een plaats met voldoende ventilatie en laat ten minste 20 inch (50 cm) ruimte tussen het product en de aangrenzende oppervlakken.

- Gebruik het product niet bij een omgevingstemperatuur hoger dan 104 °F (40 °C).

- Laat de ventilatiesleuven van de behuizing van het product niet blokkeren.

- Draag het product nooit aan het stroomsnoer of een bewegend onderdeel.

- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

- Als er een ernstige operationele problemen zijn, stop dan onmiddellijk met het gebruik van het product.

- Repareer het product nooit zelf. Reparaties die worden uitgevoerd door onopgeleide personen kunnen leiden tot schade of storingen. Neem contact op met het dichtstbijzijnde bevoegde technische hulpcentrum.

- Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact

- Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren.

- Maak vanuit de VS, het VK, Ierland, Mexico of Benelux gebruik van de informatie onder Neem contact Op aan het einde van deze BH.

Wat is inbegrepen

• EZgobo™
  • Externe stroomvoeding

• pakket met 10 gobo's, klaar voor een huwelijk

• IRC-6

• Garantiekaart
  • Beknopte Handleiding

Om te beginnen

Pak het product zorgvuldig uit en controleer of alle onderdelen in de verpakking in goede staat zijn.

Als de doos, of een deel van de inhoud beschadigd lijkt te zijn door transport of andere tekenen van verkeerd gebruik vertoont, bewaar dan alle verpakkingsmateriaal en dien onmiddellijk een schadeclaim in bij de vervoerder. Neem geen contact op met Chauvet. Het niet onmiddellijk rapporteren van schade bij de vervoerder, dan wel het niet alle verpakkingen beschikbaar houden voor inspectie, kan uw claim ongeldig maken.

Dien voor andere problemen, zoals ontbrekende onderdelen of delen schade niet gerelateerd aan transport, of verborgen schade, een schadeclaim in bij binnen de 7 dagen na levering. Voor infomatie over contactopname met Chauvet, zie de Neem contact Op afdeling van deze BH.

Product Beschrijving

De EZgobo™ is een lichtgewicht, accugestuurde gobo-projector die bevestigd aan een magnetische beugel met schaarklem wordt geleverd voor verschillende montageopties. Het wordt geleverd met 10 huwelijksgobo's voor verschillende voorstellingen met huwelijksthema. De EZgobo™ heeft een LED-lamp van 10 watt LED die veilig langdurig kan projecteren door een gekleurde, transparante gobo. Dit product heeft zoom- en focusknoppen om de grootte van de goboprojectie af te stellen. Het is compatibel met de IRC-6.

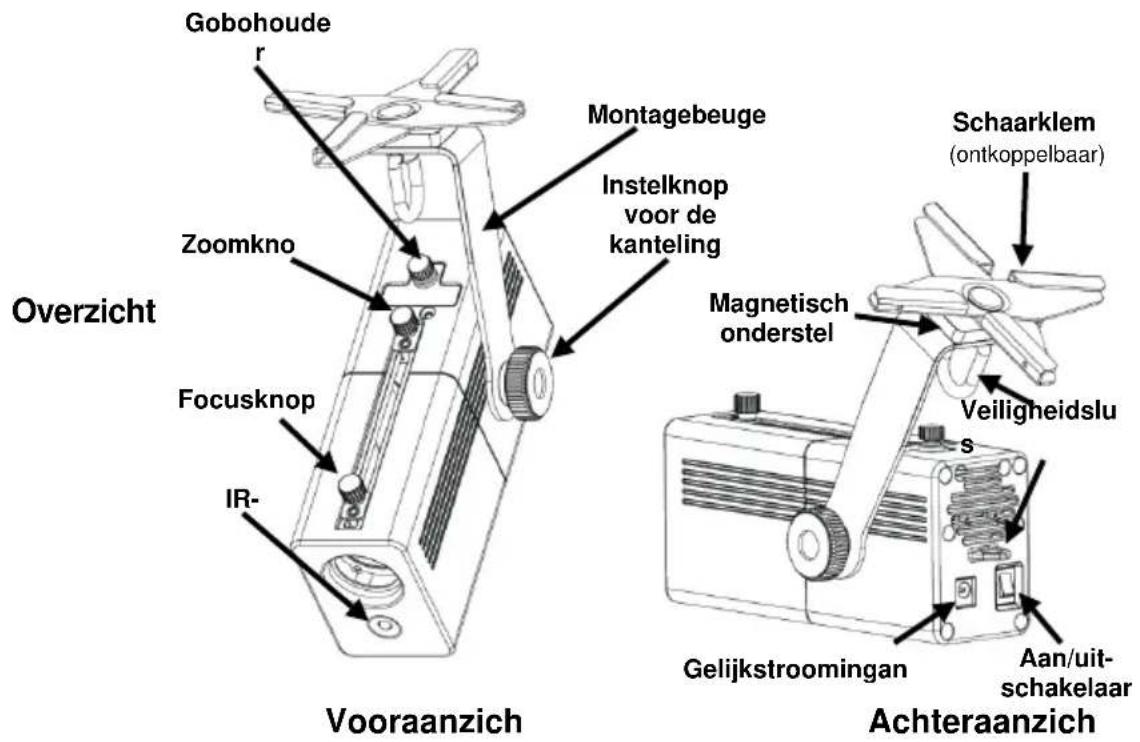

Gobohoude r Overzicht Zoomkno Focusknop IR- Vooraanzich Montagebeuge Instelknop voor de kanteling Magnetisch onderstel Schaarklem (ontkoppelbaar) Veiligheidslu s Gelijkstroomingan Aan/uit- schakelaar Achteraanzich

AC-stroom

De EZgobo™ heeft een externe voeding die werkt met een spanningsbereik van 100-240 VAC, 50/60 Hz; het loopt op 8,4 VDC, 1000 mA.

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Opladen van de accu

De EZgobo™ wordt geleverd met een oplaadbare lithiumaccu. Steek om de accu op te laden, voor, tijdens of na gebruik gewoon de externe stekker in het stopcontact. U kunt de accu opladen met het LED-lampje uit, door de stroomschakelaar in de stand Off te laten staan. Het lampje op de externe voeding wordt rood terwijl de accu oplaadt, waarna het groen wordt wanneer de accu volledig is opgeladen.

Voor een optimale looptijd van de accu laadt u de accu van de EZgobo™ 24 uur vóór het eerste gebruik op.

Looptijd van de accu

Maximale looptijd		Oplaadtijd
100% opbrengst	Tot 5 uur	4 uur
75% opbrengst	Tot 8 uur
50% opbrengst	Tot 13 uur
25% opbrengst	Tot 16 uur

IRC-6 (Infrarood Afstandsbediening)

De EZgobo™ is compatibel met de meegeleverde CHAUVET® IRC-6. De volgende IRC-6 toetsen worden gebruikt met de EZgobo™.

Toets	Functie
	Schakelt de LED-lamp aan of uit.
	Verhoogt de helderheid van de LED-lamp met 5 niveaus.
	Dimt de helderheid van de LED-lamp met 5 niveaus.

De EZgobo™ moet aanstaan en een volle accu hebben of aan staan en op een stroombron zijn aangesloten voordat de IRC-6 werkt.

Montage

Lees alvorens dit product te monteren alle bovenstaande veiligheidsvoorschriften. Controleer of de montageklem (zoals CLP-15-klem van Chauvet) het gewicht van het product kan dragen. De EZgobo™ kan op metaal worden gemonteerd met behulp van de magnetische voet, of het kan worden bevestigd aan het plafond lopers laten vallen met de schaar clip. Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd Ga voor onze CHAUVET®-serie montageklemmen naar www.chauvetlighting.com/cables-clamps-main.html.

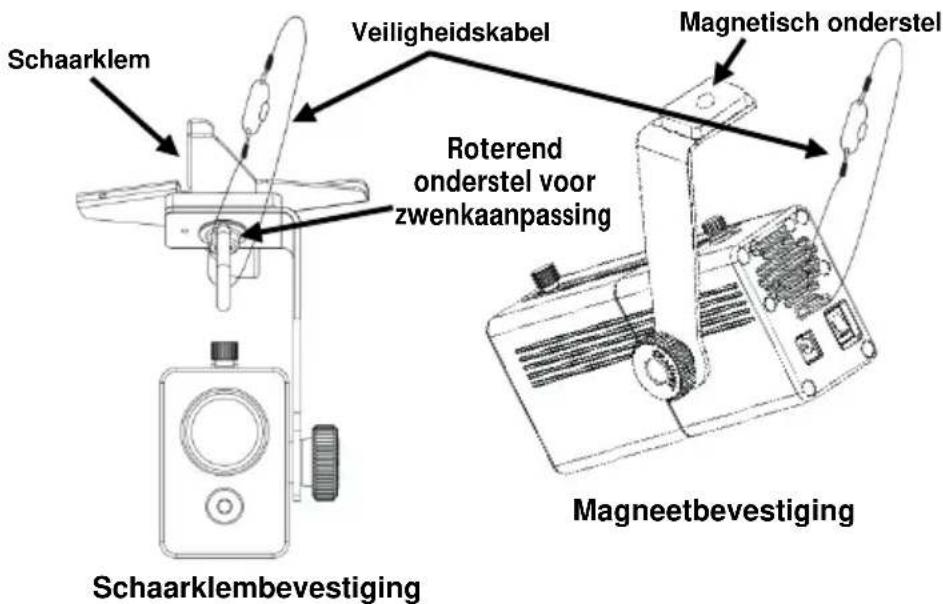

Montage Diagram

Schaarklem Veiligheidskabel Magnetisch onderstel Roterend onderstel voor zwenkaanpassing Magneetbevestiging Schaarklembevestiging

Wanneer het magneetonderstel wordt gebruikt om de EZgobo™ te monteren, moet u de veiligheidskabel bevestigen aan de veiligheidslus op de achterzijde van het product.

Gobo's

De EZgobo™ wordt geleverd met 10 huwelijksgobo's. De EZgobo™ kan ook worden gebruikt met een gobo met een maximale beeldgrootte van 25,8 mm x 18,6 mm. De gobo kan zijn gemaakt van transparant dun metaal of acetaat of het kan zijn gemaakt van 35 mm dia's.

Huwelijksgobo's

Gobovervanging

Om de gobo te vervangen doet u het volgende:

1. Schoef de knop van de gobohouder los.
2. Verwijder de gobohouder.
3. Verwijder de expansiering.
4. Haal de gobo uit de gobohouder.
5. Plaats de nieuwe gobo in de gobohouder.
6. Plaats de expansiering terug.
7. Plaats de gobohouder terug.
8. Schoef de knop van de gobohouder terug.
