РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EZpar 64 RGBA Chauvet

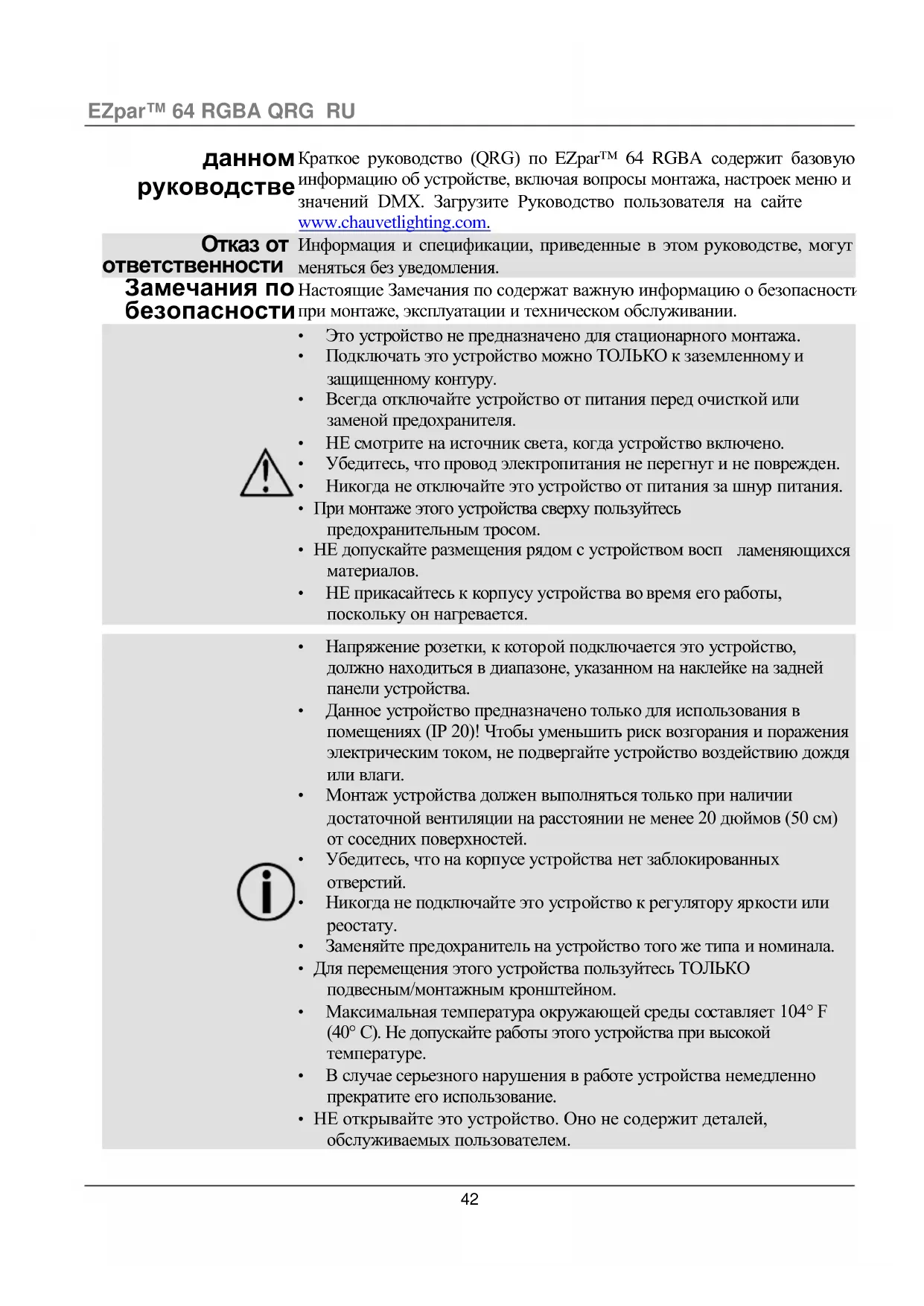

данном Краткое руководство (QRG) по EZpar™ 64 RGBA содержит базовую руководстве информацию об устройстве, включая вопросы монтажа, настроек меню и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com.

Отказ от Информация и спецификации, приведенные в этом руководстве, могут ответственности меняться без уведомления.

Замечания по Настоящие Замечания по содержат важную информацию о безопасности безопасности при монтаже, эксплуатации и техническом обслуживании.

• Это устройство не предназначено для стационарного монтажа.
• Подключать это устройство можно ТОЛЬКО к заземленному и защищенному контуру.
• Всегда отключайте устройство от питания перед очисткой или заменой предохранителя.
  • НЕ смотрите на источник света, когда устройство включено.
  • Убедитесь, что провод электропитания не перегнут и не поврежден.
• Никогда не отключайте это устройство от питания за шнур питания.
• При монтаже этого устройства сверху пользуйтесь предохранительным тросом.
• НЕ допускайте размещения рядом с устройством восп ламеняющихся материалов.

• НЕ прикасайтесь к корпусу устройства во время его работы, поскольку он нагревается.

• Напряжение розетки, к которой подключается это устройство, должно находиться в диапазоне, указанном на наклейке на задней панели устройства.

• Данное устройство предназначено только для использования в помещениях (IP 20)! Чтобы уменьпить риск возгорания и поражения электрическим током, не подвергайте устройство воздействию дождя или влаги.
• Монтаж устройства должен выполняться только при наличии достаточной вентиляции на расстоянии не менее 20 дюймов (50 см) от соседних поверхностей.
• Убедитесь, что на корпусе устройства нет заблокированных отверстий.
• Никогда не подключайте это устройство к регулятору яркости или реостату.
• Заменяйте предохранитель на устройство того же типа и номинала.
• Для перемещения этого устройства пользуйтесь ТОЛЬКО подвесным/монтажным кронштейном.
• Максимальная температура окружающей среды составляет 104° F (40° C). Не допускайте работы этого устройства при высокой температуре.
• В случае серьезного нарушения в работе устройства немедленно прекратите его использование.
• НЕ открывайте это устройство. Оно не содержит деталей, обслуживаемых пользователем.

Контакт За пределами США, Великобритании и Ирландии по вопросам поддержки или возврата устройства обращайтесь к своему дистрибьютору. Контактная информация приведена на сайте www.chauvetlighting.com.

Комплект

- EZpar™ 64 RGBA

• Гарантийная карта

поставки

Инфракрасный пульт дистанционного управления (IRC)

- Краткое руководство

- Шнур питания

Начало работы

Распакуйте устройство EZpar™ 64 RGBA и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимое имеют признаки повреждения, немедленно сообщите об этом не CHAUVET®, а перевозчику.

Описание

EZpar™ 64 RGBA – это батарейный бескабельный светодиодный светильник RGBA. Перезаряжаемая литиевая батарея работает до 20 часо при однократном заряде. Два профиля предлагаются в 4и 8-канальном режимах DMX. Опции управления включают встроенные автоматические программы, режим звуковой активации, режим Master/Slave и DMX. Встроенная инфракрасная технология предлагает беспроводное управление с включенным инфракрасному пульту дистанционного управления (IRC) для работы независимо от DMX.

Батарея заряжена (зеленая лампа индикатора) Дисплей меню Микрофон Зарядка батареи (красная лампа индикатора) Кнопки меню Обзор Вход DMX Выход DMX Выключатель электропитания Вид задней Панели Держатель предохранителя Вход питания Выход питания

Питание переменного тока

Это устройство имеет функцию автоматического выбора диапазона электропитания и может работать со входным напряжением в диапазоне 100\~240 В пер. т, 50/60 Гц.

Подключение питания

Можно подключить до 55 устройства EZpar™ 64 RGBA при напряжении 120 В пер. т и до 85 устройств при напряжении 230 В пер. т.

Замена предохранителей

1. Отключите устройство от питания.
2. Вставьте кончик отвертки с плоской головкой в отверстие держателя предохранителя.
3. Извлеките предохранительный колпачок из корпуса.
4. Извлеките перегоревший предохранитель из зажима спереди предохранительного колпачка и замените его на предохранитель того же типа и номинала.
5. Повторно вставьте держатель предохранителя и снова подключите питание.

Зарядка батареи

Для работы без кабелей устройство EZpar™ 64 RGBA поставляется с перезаряжаемой литиевой батареей. Чтобы зарядить батарею, просто подключите ее к шнуру питания в любое время до, в работы. Чтобы зарядить батарею до или после работы, когда все светодиоды выключены, оставьте переключатель питания в положении Выкл. Красная лампа индикатора включается во время зарядки батареи. Зеленая лампа индикатора включается, когда зарядка батереи завершена.

Индикатор заряда батареи

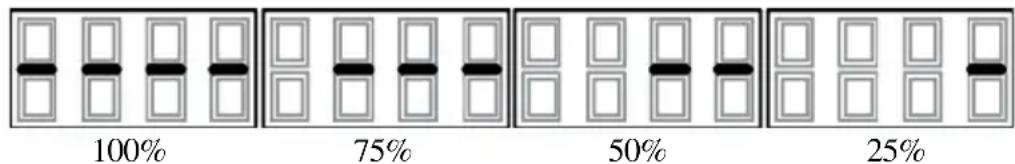

После периода неактивности кнопок меню на дисплее отображается индикатор заряда батареи. Приблизительное оставшееся время работы батареи отображается следующим образом.

Инфракрасный пульт дистанционного управления (IRC)

Устройство EZpar™ 64 RGBA полностью совместимо с инфракрасным пультом дистанционного управления (IRC) от CHAUVET®. Для получения дополнительной информации об IRC или загрузки инструкций посетите сайт www.chauvetlighting.com.

Монтаж Перед монтажом этого устройства прочитайте Замечания по безопасности.

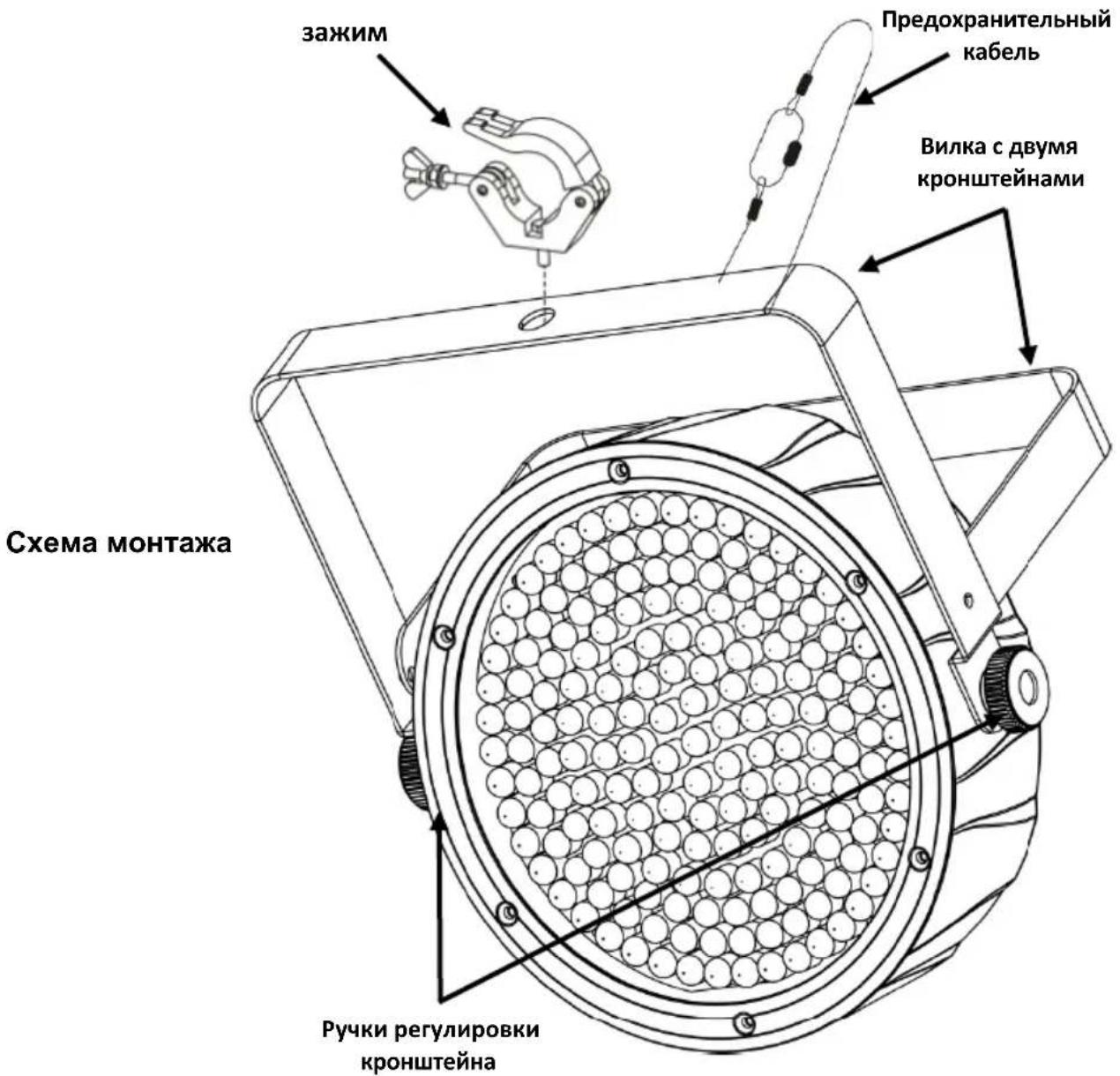

Схема монтажа зажим Предохранительный кабель Вилка с двумя кронштейнами Ручки регулировки кронштейна

Описание панели управления	Кнопка	Функция
		Выход из текущего меню или функции
		Перемещение вверх по списку меню и увеличение числового значения при работе
		Перемещение вниз по списку меню и уменьшение числового значения при работе
		Текущее отображаемое меню или настройка текущего выбранного значения в выбранной функции

Настройки меню

Режим	Шаги программирования		Описание
4-CH	d 1-d512		4-канальный режим DMX (RGBA)
8-CH			8-канальный режим DMX
C--	C 1	Красный	Преднастроенные статические цвета
	C 2	Зеленый
	C 3	Синий
	C 4	Янтарный
	C 5	Циановый
	C 6	Маджента
	C 7	Желтый
	C 8	Белый (RGB)
	C 9	Оранжевый
	C 10	Светло-зеленый
	C 11	Фиолетовый
	C 12	Желтый
	C 13	Розовый
	C 14	Светло-голубой
	C 15	Белый (RGBA)
P--	P 1		4-цветная программа (переключение)
	P 2		4-цветная программа (затухание)
	P 3		15-цветная программа (переключение)
	P 4		15-цветная программа (затухание)
	P 5		4-цветная программа(звуковая активация)
	P 6		15-цветная программа(звуковая активация)
S--	S 1-S100		Скорость программы для P 1-P 4
SenS	u 0-u100		Регулятор звуковой чувствительности
U--	r 0-r100	Красный (0-100%)	Настраиваемые статические цветаСочетание красного, зеленого, синегоИ янтарного
	g 0-g100	Зеленый (0-100%)
	b 0-b100	Синий (0-100%)
	A 0-A100	Янтарный(0-100%)
sET	ON		Включает или выключаетинфракрасный
	OFF

Связь по DMX

Устройство EZpar™ 64 RGBA может работать с контроллером DMX при подключении с помощью последовательных соединений DMX.

Инструкции по подключению и конфигурированию этого устройства в режиме DMX приведены в Руководстве пользователя. Если вы не знакомы с DMX, загрузите вводное руководство DMX Primer www.chauvetlighting.com.

Начальный адрес

Для обеспечения полного доступа ко всем каналам в каждом из режимов DMX максимальный рекомендуемый адрес DMX – 505.

Подключение Master/Slave

Устройство EZpar™ 64 RGBA использует соединение передачи данных DMX для режима Master/Slave. Инструкции по подключению и конфигурированию этого устройства в режиме Master/Slave приведены в Руководстве пользователя.

Значения DMX

8-CH	Канал	Функция	Значение	Процент/уставка
	1	Красный	000 U 255	0–100%
	2	Зеленый	000 Ü 255	0–100%
	3	Синий	000 U 255	0–100%
	4	Янтарный	000 Ü 255	0–100%
	5	Цветовые макросы(отмена каналов 1–4)	000 U 015	Нет действия
			016 Ü 255	Цветовые макросы
	6	Скорость(когда канал 7 – 032-223)	000 Ü 255	Низкая-высокая
		Стробоскоп	000 Ü 015	Нет действия
			016 U 255	Низкая-высокая
	7 Режим		000 Ü 031	Нет действия
			032 Ü 063	Импульсный эффект 0–100%
			064 Ü 095	Импульсный эффект 100%–0
			096 U 127	Импульсный эффект 100%–0–100%
			128 Ü 159	Автозатухание
			160 U 191	Автопереход снимка (4 цвета)
			192 Ü 223	Автопереход снимка (15 цветов)
			224 U 255	Режим звуковой активации
	8	Регулятор яркости	000 Ü 255	0–100%
4-CH	Канал	Функция	Значение	Процент/уставка
	1	Красный	000 Ü 255	0–100%
	2	Зеленый	000 Ü 255	0–100%
	3	Синий	000 U 255	0–100%
	4	Янтарный	000 Ü 255	0–100%
