Caractéristiques techniques	LED RGBA, 64 LEDs, puissance de 10W par LED
Modes d'utilisation	Mode DMX, mode autonome, mode maître/esclave
Connectivité	Entrée et sortie DMX, prise d'alimentation IEC
Dimensions	Dimensions compactes pour un transport facile
Poids	Poids léger pour une installation aisée
Maintenance	Nettoyage régulier des lentilles, vérification des connexions
Sécurité	Utiliser dans un environnement sec, éviter les chocs mécaniques
Informations générales	Idéal pour les événements, les concerts et les installations scéniques

FOIRE AUX QUESTIONS - EZpar 64 RGBA Chauvet

Comment puis-je connecter le Chauvet EZpar 64 RGBA à une source d'alimentation ?

Pour connecter le Chauvet EZpar 64 RGBA à une source d'alimentation, utilisez le câble d'alimentation fourni et branchez-le sur une prise électrique standard. Assurez-vous que l'appareil est éteint avant de le brancher.

Pourquoi mon Chauvet EZpar 64 RGBA ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, vérifiez le fusible interne et remplacez-le si nécessaire.

Comment changer les modes d'éclairage sur le Chauvet EZpar 64 RGBA ?

Pour changer les modes d'éclairage, utilisez le panneau de contrôle situé sur l'arrière de l'appareil. Consultez le manuel d'utilisation pour les instructions détaillées sur la sélection des modes.

Le Chauvet EZpar 64 RGBA produit une lumière faible. Que faire ?

Assurez-vous que les lentilles et les filtres de l'appareil sont propres. Vérifiez également que la source d'alimentation fournit une tension adéquate et que les ampoules ne sont pas usées.

Puis-je contrôler le Chauvet EZpar 64 RGBA à distance ?

Oui, le Chauvet EZpar 64 RGBA peut être contrôlé à distance en utilisant un contrôleur DMX compatible. Assurez-vous de consulter le manuel pour les instructions de configuration.

Comment mettre à jour le firmware du Chauvet EZpar 64 RGBA ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de Chauvet et suivez les instructions fournies dans le manuel d'utilisation.

Le Chauvet EZpar 64 RGBA fait un bruit étrange. Que dois-je faire ?

Si vous entendez un bruit étrange, vérifiez les ventilateurs et assurez-vous qu'ils ne sont pas obstrués. Si le problème persiste, contactez le service client de Chauvet pour obtenir de l'aide.

Comment ranger le Chauvet EZpar 64 RGBA correctement ?

Rangez le Chauvet EZpar 64 RGBA dans son emballage d'origine ou dans un sac de transport rembourré pour éviter les dommages. Assurez-vous que l'appareil est propre et sec avant de le ranger.

MODE D'EMPLOI EZpar 64 RGBA Chauvet

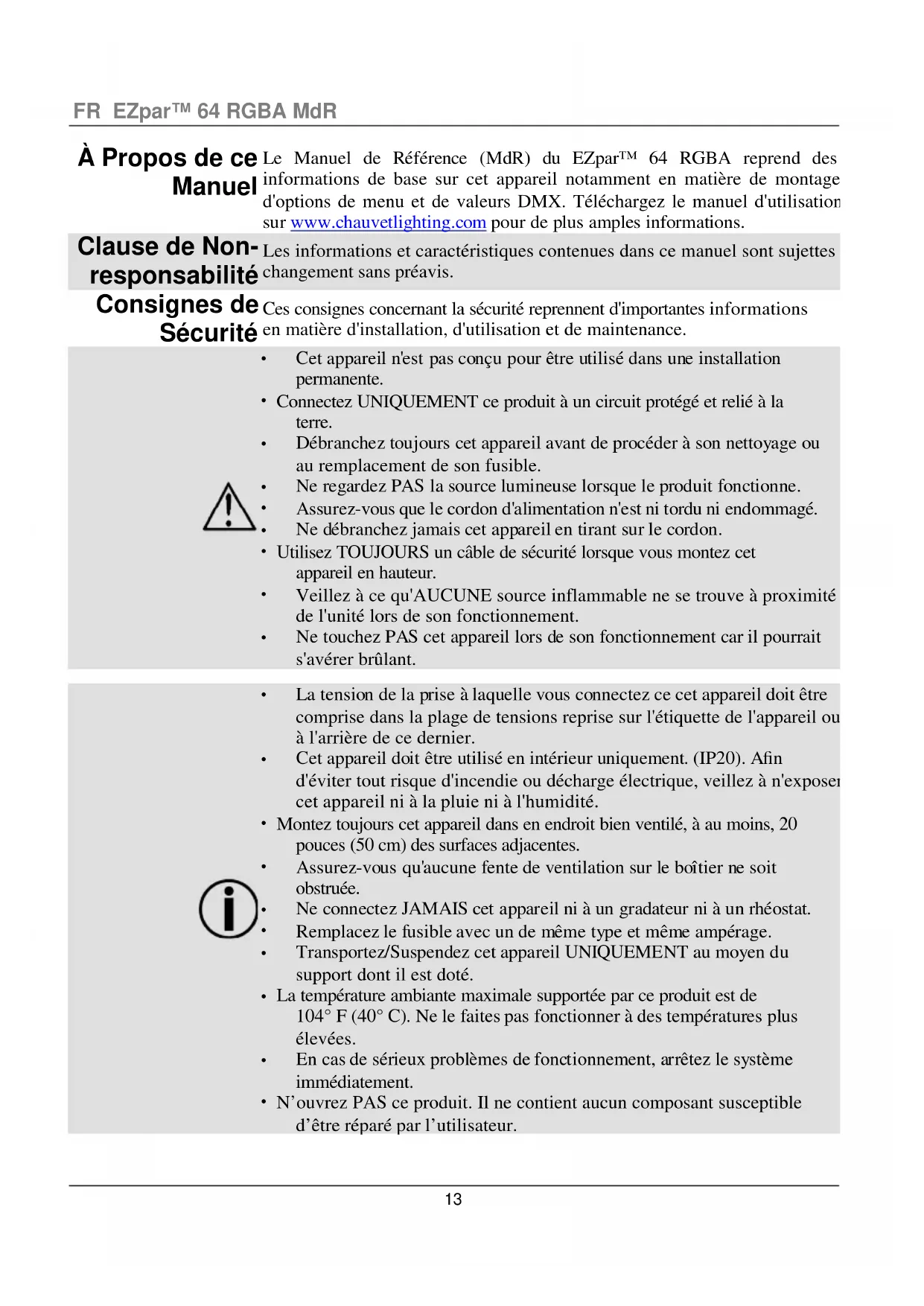

Le Manuel de Référence (MdR) du EZpar™ 64 RGBA reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com pour de plus amples informations.

Clause de non-responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes au changement sans préavis.

Consignes de sécurité

Ces consignes concernent la sécurité reprennent d'importantes informations en matière d'installation, d'utilisation et de maintenance.

• Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
• Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Débranchez toujours cet appareil avant de procéder à son nettoyage ou au remplacement de son fusible.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne. • Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé. • Ne débranchez jamais cet appareil en tirant sur le cordon.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

- Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de l'unité lors de son fonctionnement.

- Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait s'avérer brûlant.

• La tension de la prise à laquelle vous connectez cet appareil doit être comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à l'arrière de ce dernier.
• Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Montez toujours cet appareil dans un endroit bien ventilé, à au moins 20 pouces (50 cm) des surfaces adjacentes. • Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée. • Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
• Remplacez le fusible avec un de même type et même ampérage.
• Transportez/Suspendez cet appareil UNIQUEMENT au moyen du support dont il est doté.
• La température ambiante maximale supportée par ce produit est de 104°F (40°C). Ne le faites pas fonctionner à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.

Contact En dehors des États-Unis, du Royaume-Uni et de l'Irlande, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.

Ce qui est inclus : • Un EZpar™ 64 RGBA • Une fiche de garantie • Télécommande à infrarouge (IRC) • Un Manuel de Référence • Un cordon d'alimentation

Débuter Déballez votre EZpar™ 64 RGBA et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez immédiatement au transporteur et non à CHAUVET®.

Description L'EZpar™ 64 RGBA est un projecteur PAR à LED RVBA sans fil, fonctionnant sur batterie. La batterie rechargeable au lithium peut permettre un fonctionnement jusqu'à 20h après un seul chargement. Vous pouvez choisir parmi deux personnalités dans les modes 4 et 8 canaux DMX. Les options de commande comprennent des programmes automatisés, des modes musicaux, un mode maître/esclave et le DMX. La technologie infrarouge intégrée permet, grâce à la télécommande infrarouge (IRC) inclus, une commande sans fil pour fonctionnement sans DMX.

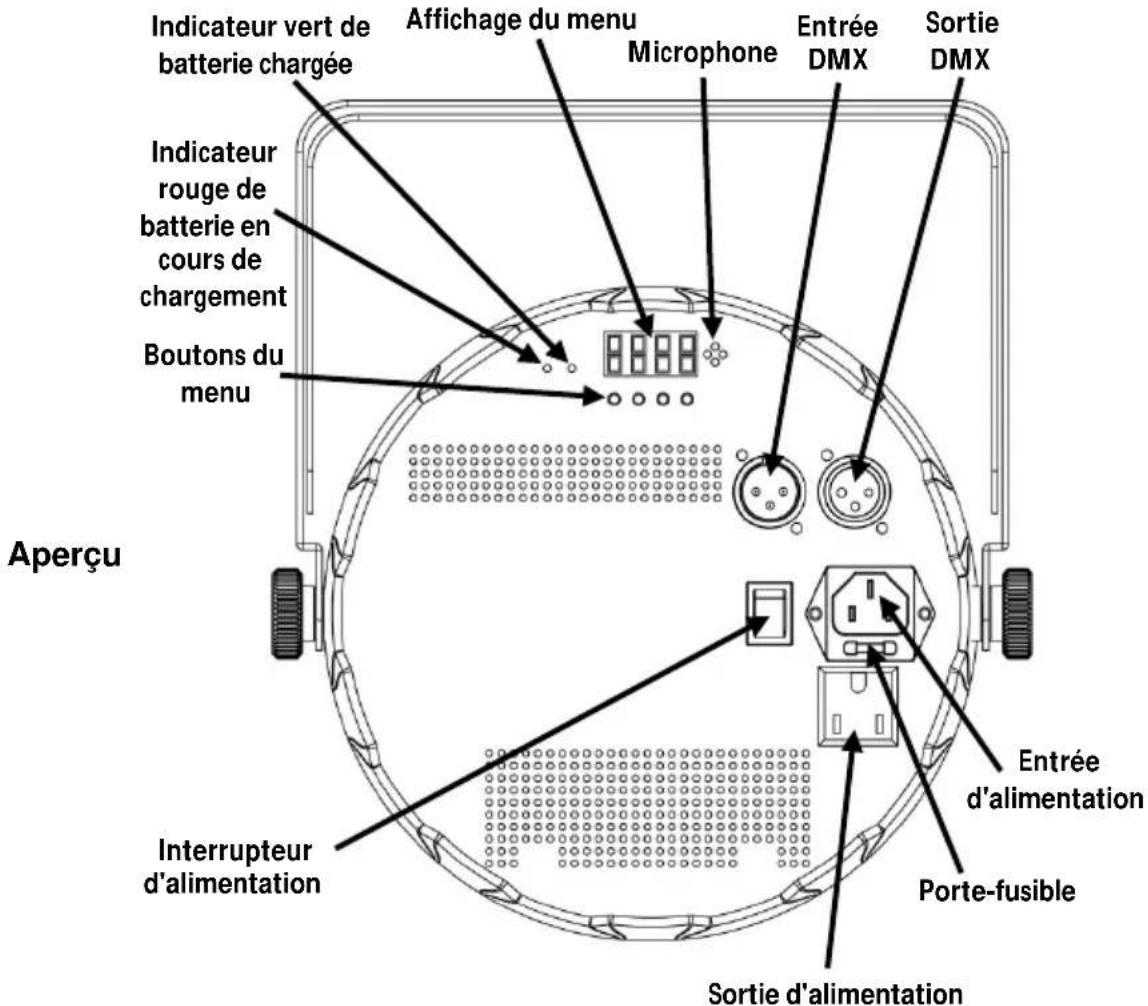

Indicateur vert de batterie chargée Affichage du menu Microphone Entrée DMX Sortie DMX Indicateur rouge de batterie en cours de chargement Boutons du menu Aperçu Interrupteur d'alimentation Entrée d'alimentation Porte-fusible Sortie d'alimentation

Vue du Panneau Arrière

Alimentation Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée CA comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Vous pouvez raccorder ensemble jusqu'à 55 EZpar™ 64 RGBA à 120 VCA Électrique et 85 à 230 VCA.

Remplacement du fusible

1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du porte-fusible.
4. Retirez le fusible obsolète du clip se trouvant à l'avant du couvercle de sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.

Chargement de la batterie

L' EZpar™ 64 RGBA est doté d'une batterie au lithium rechargeable pour un fonctionnement sans fil. Pour charger la batterie, il vous suffit de brancher le cordon d'alimentation à tout moment, avant, pendant ou après son utilisation. Pour charger la batterie avant ou après utilisation, quand toutes les LED sont éteintes, assurez-vous de positionner l'interrupteur marche/arrêt sur OFF. Le voyant rouge de la batterie s'allume lors du chargement de celle-ci. Le voyant vert de la batterie s'allume lorsque la batterie a fini de charger.

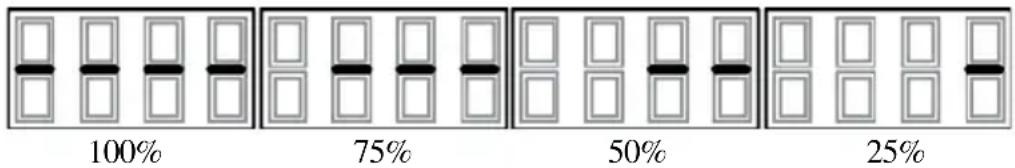

Indicateur de vie de la batterie

Après une période d'inactivité du bouton de menu, le voyant de la batterie s'allumera. La durée approximative de vie de la batterie interne est indiquée comme suit :

Télécommande à infrarouge (IRC)

Le EZpar™ 64 RGBA est entièrement compatible avec la télécommande à infrarouge (IRC) de CHAUVET®. Pour de plus amples informations concernant l'IRC ou pour télécharger les instructions, rendez-vous sur www.chauvetlighting.com.

Installation Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.

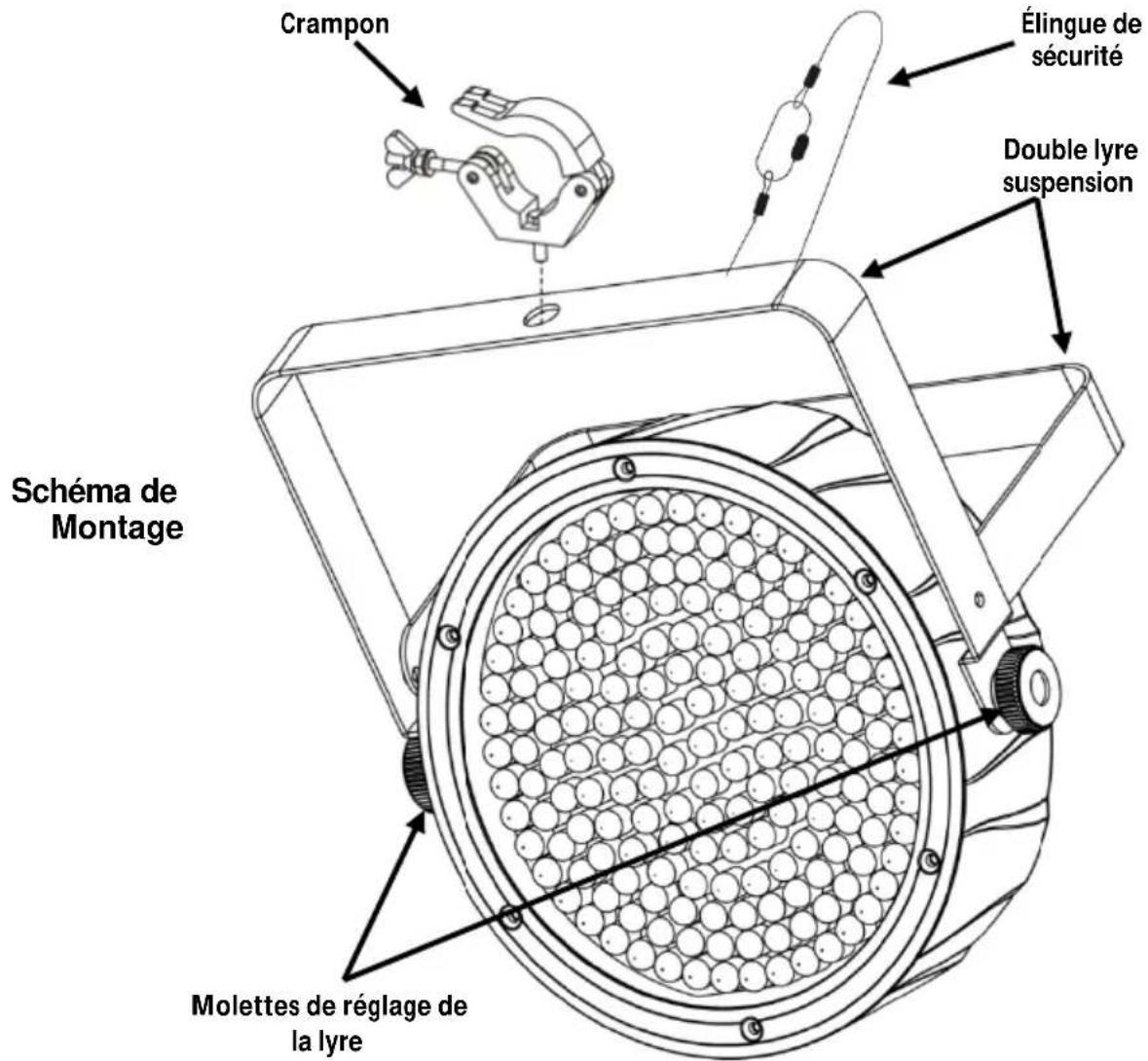

Crampon Élingue de sécurité Double lyre suspension Schéma de Montage Molettes de réglage de la lyre

Description du Tableau de Commandes	Bouton	Fonction
		Permet la sortie du menu ou de la fonction en cours
		Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
		Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques
		Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée

Options du Menu

Mode	Étapes de Programmation		Description
4-CH	d 1-d512		Mode DMX à 4 canaux (RVBA)
8-CH			Mode DMX à 8 canaux
C--	C 1	Rouge	Couleurs statiques prédéfinies
	C 2	Vert
	C 3	Bleu
	C 4	Ambre
	C 5	Cyan
	C 6	Magenta
	C 7	Jaune
	C 8	Blanc (RVB)
	C 9	Orange
	C 10	Feu Vert
	C 11	Violet
	C 12	Jaune
	C 13	Rose
	C 14	Bleu Clair
	C 15	Blanc (RVBA)
P--	P 1		Programme 4 couleurs (en alternance)
	P 2		Programme 4 couleurs (en fondu)
	P 3		Programme 15 couleurs (en alternance)
	P 4		Programme 15 couleurs (en fondu)
	P 5		Programme 4 couleurs (mode musical)
	P 6		Programme 15 couleurs (mode musical)
S--	S 1-S100		Vitesse des programmes P 1 à P 4
SenS	u 0-u100		Commande de la sensibilité au son
U--	r 0-r100	Rouge (0-100%)	Couleurs statiques personnaliséesCombine le rouge, le vert, le bleu et l'ambre
	g 0-g100	Vert (0-100%)
	b 0-b100	Bleu (0-100%)
	A 0-A100	Ambre (0-100%)
sET	ON		Active ou désactive l'infrarouge
	OFF

Raccordement L'EZpar™ 64 RGBA peut fonctionner avec un jeu d'orgues DMX quand raccordé par des connexions DMX en série. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en DMX dans le manuel d'utilisation. Si vous n'êtes pas familier avec le DMX, vous pouvez télécharger l'introduction au DMX sur www.chauvetlighting.com.

Adresse de Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse Départ DMX la plus élevée recommandée est 505.

Connexion L'EZpar™ 64 RGBA utilise une connexion de données DMX pour son mode maître/esclave. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en maître/esclave dans le manuel d'utilisation.

Valeurs DMX

8 Canaux	Canal Fonction Valeur		Pourcentage/Configuration
	1	Rouge	000 Û 255 0 à 100%
	2	Vert	000 Û 255 0 à 100%
	3	Bleu	000 Û 255 0 à 100%
	4	Ambre	000 Û 255 0 à 100%
	5	Macros de couleur (écrase les canaux 1 à 4)	000 Û 015 Pas de fonction
			016 Û 255 Macros de couleur
	6	Vitesse (Quand le canal 7 est compris entre 0032 et 223)	000 Û 255 Lent à rapide
		Stroboscope	000 Û 015 Pas de fonction
			016 Û 255 Lent à rapide
	7 Mode		000 Û 031 Pas de fonction
			032 Û 063 Effet pulsation 0 à 100%
			064 Û 095 Effet pulsation de 100% à 0
			096 Û 127 Effet pulsation de 100% à 0 à 100%
			128 Û 159 Transition fondu automatique
			160 Û 191 Transition accroche automatique (4 couleurs)
			192 Û 223 Transition accroche automatique (15 couleurs)
			224 Û 255 Mode musical
	8	Gradateur	000 Û 255 0 à 100%

4 Canaux	Canal Fonction Valeur			Pourcentage/Configuration
	1	Rouge	000 Ú 255	0 à 100%
	2	Vert	000 Ú 255	0 à 100%
	3	Bleu	000 U 255	0 à 100%
	4	Ambre	000 Ú 255	0 à 100%
