Tipo de producto	Proyector PAR LED inalámbrico con batería
Marca	Chauvet
Modelo	EZpar 64 RGBA
Fuente de luz	LED RVBA (Rojo, Verde, Azul, Ámbar)
Alimentación	100-240 VCA, 50/60 Hz (universal) y batería de litio recargable integrada
Autonomía de la batería	Hasta 20 horas después de una carga completa
Modos de control	DMX (4 u 8 canales), programas automáticos, modo musical, maestro/esclavo, control remoto infrarrojo (IRC)
Conectividad	DMX mediante XLR de 3 pines, infrarrojo para control remoto
DMX	Compatibilidad DMX 512, direccionamiento de 1 a 512, modos 4CH (RVBA) y 8CH (con macros y estroboscopio)
Funciones integradas	Colores estáticos, programas de fundido y alternancia, sensibilidad al sonido, macros de color, estroboscopio, atenuador
Conexión en cadena	Hasta 55 unidades a 120 VCA y 85 unidades a 230 VCA
Índice de protección	IP20 (solo para uso en interiores)
Temperatura ambiente máxima	40 °C (104 °F)
Montaje	Soporte integrado para suspensión, uso obligatorio de un cable de seguridad
Ventilación	Distancia mínima de 50 cm de las superficies adyacentes
Reemplazo del fusible	Fusible del mismo tipo y amperaje, accesible a través del portafusibles trasero
Limpieza	Desconectar antes de limpiar, usar un paño seco
Reparabilidad	Ningún componente reparable por el usuario, contactar al soporte de Chauvet
Contenido del paquete	Proyector, control remoto IR, cable de alimentación, tarjeta de garantía, manual de referencia
Peso (estimado)	Aproximadamente 3 kg

Preguntas frecuentes - EZpar 64 RGBA Chauvet

¿Cómo cargar la batería del Chauvet EZpar 64 RGBA?

Conecte el cable de alimentación al aparato y a una toma de corriente. El indicador rojo indica carga, el indicador verde que la batería está llena. Deje el interruptor en OFF para cargar sin usar el aparato.

¿Cuál es la autonomía de la batería?

Hasta 20 horas después de una carga completa, según el uso.

¿Cómo usar el control remoto infrarrojo?

Asegúrese de que el infrarrojo esté activado en el menú (sET > ON). Apunte el control remoto hacia el receptor IR en la parte frontal del aparato para controlar las funciones de forma inalámbrica.

¿Cuáles son los modos de control disponibles?

Los modos son: DMX (4 u 8 canales), programas automáticos (P--), modo musical (mediante micrófono integrado), maestro/esclavo y control remoto infrarrojo.

¿Cómo configurar la dirección DMX?

En el menú, seleccione el modo 4-CH u 8-CH, luego ajuste la dirección de inicio (d 1 a d 512). La dirección máxima recomendada es 505 para usar todos los canales.

¿Qué hacer si el aparato no enciende?

Verifique que la batería esté cargada o que la alimentación esté conectada. Controle el fusible (accesible a través del portafusibles trasero) y reemplácelo si es necesario por un fusible del mismo tipo y amperaje.

¿Puedo usar este aparato en exteriores?

No, el EZpar 64 RGBA está diseñado para uso interior únicamente (IP20). No lo exponga a la lluvia ni a la humedad.

¿Cómo limpiar el aparato?

Desconecte el aparato antes de cualquier limpieza. Use un paño suave y seco para limpiar la superficie. No use productos líquidos ni abrasivos.

¿Cuántas unidades se pueden conectar en cadena?

Hasta 55 unidades a 120 VCA y 85 unidades a 230 VCA, mediante las conexiones DMX y de alimentación.

¿Qué hacer en caso de problema técnico?

Detenga inmediatamente el aparato. No lo abra (ninguna pieza reparable por el usuario). Contacte a su proveedor o al soporte de Chauvet a través de www.chauvetlighting.com.

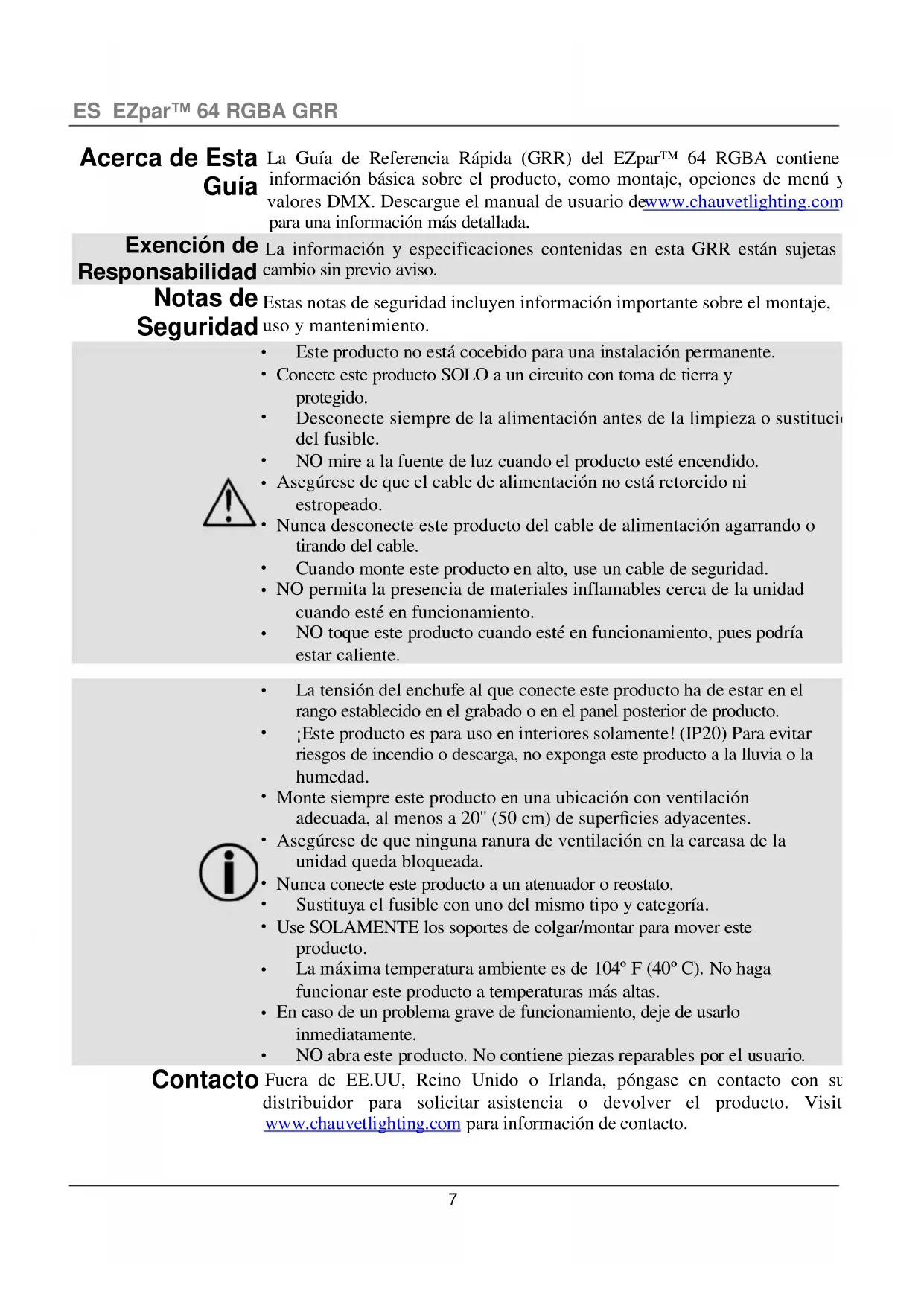

MANUAL DE USUARIO EZpar 64 RGBA Chauvet

La Guía de Referencia Rápida (GRR) del EZpar™ 64 RGBA contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario dewww.chauvetlighting.com para una información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas cambio sin previo aviso.

Notas de Estas notas de seguridad incluyen información importante sobre el montaje, Seguridad uso y mantenimiento.

• Este producto no está cocebido para una instalación permanente.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
  • NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto del cable de alimentación agarrando o tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• La máxima temperatura ambiente es de 104° F (40° C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • NO abra este producto. No contiene piezas reparables por el usuario.

Contacto

Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visit www.chauvetlighting.com para información de contacto.

Qué va Incluido

• EZpar™ 64 RGBA
  • Control Remoto por Infrarrojos (IRC)

- Cable de alimentación

- Tarjeta de garantía

• Guía de Referencia Rápida

Para Empezar

Desembale su EZpar™ 64 RGBA y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al transportista inmediatamente, no a CHAUVET®.

Descripción

El EZpar™ 64 RGBA es un reflector LED RGBA por batería, sin cables. La batería de litio recargable dura hasta 20 horas con una sola carga. Hay dos opciones de personalidad disponibles a través de los modos DMX de 4 y 8 canales. Las opciones de control son programas integrados, modos Activos por Sonido, modo Maestro/Esclavo y DMX. La tecnología de infrarrojos integrada le ofrece control sin cables con el Mando a Distancia por Infrarrojos (IRC) incluido para funcionamiento no-DMX.

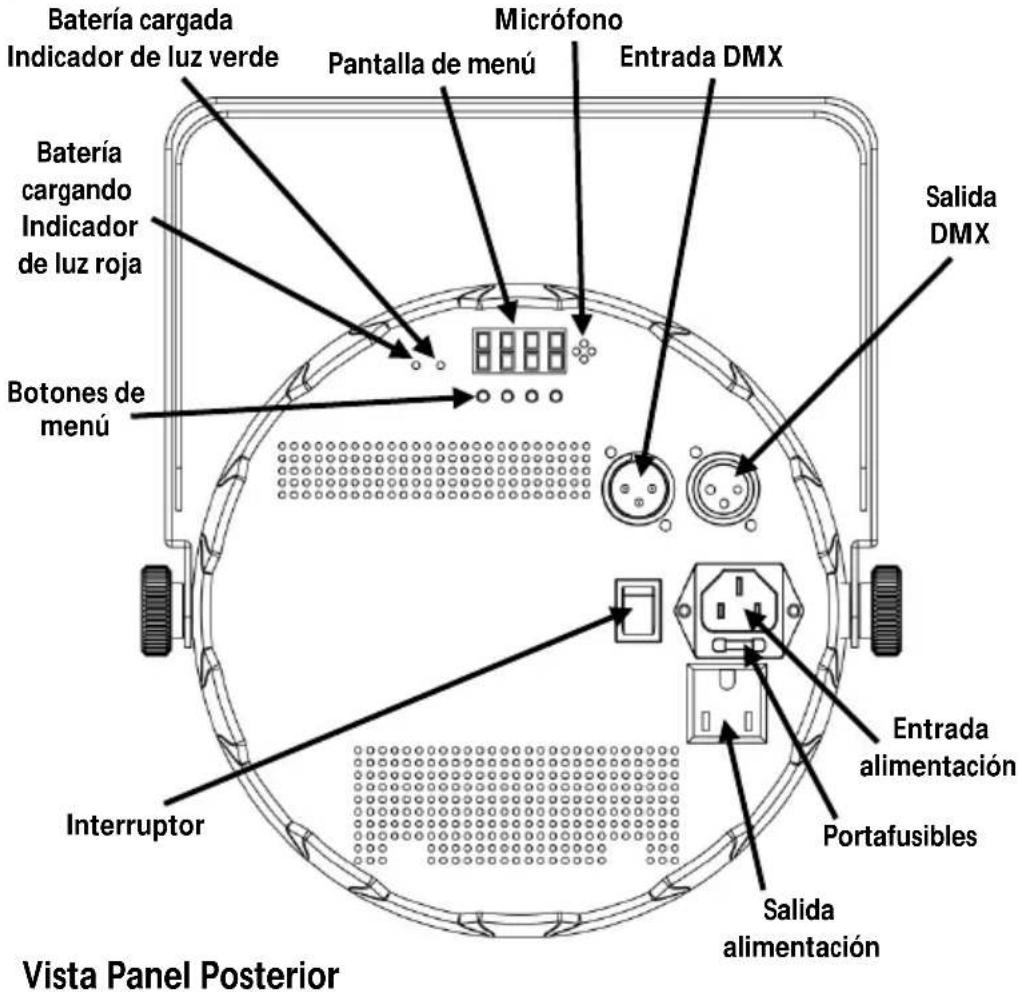

Vista General

Corriente Este producto tiene una fuente de alimentación con detección automática que Alterna puede funcionar con un rango de tensión de entrada de 100\~240 VCA, 50/60 Hz.

Alimentación en Puede enlazar hasta 55 productos EZpar™ 64 RGBA a 120 VCA, y 85 Cadena unidades a 230 VCA.

Sustitución del Fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Cargar la Batería

El EZpar™ 64 RGBA viene con una batería de litio no reparable para usarse sin cables. Para cargar la batería, simplemente enchufe el cable de alimentación en cualquier momento, antes, durante o después del funcionamiento. Para cargar la batería antes o después del funcionamiento con todos los LEDs apagados, deje el interruptor de alimentación en la posición de apagado. La luz roja del indicador se enciende mientras la batería está cargando. La luz verde del indicador se enciende cuando la batería ha terminado de cargarse.

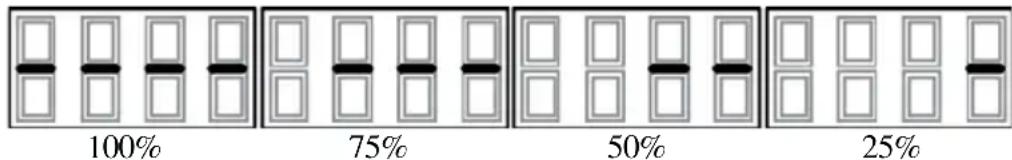

Indicador de Duración de la Batería Tras la inactividad del botón de menú, el indicador de duración de la batería se muestra en pantalla. El tiempo aproximado de vida restante de batería interna se indica como sigue.

Control Remoto El EZpar™ 64 RGBA es totalmente compatible con el IRC de CHAUVET®. por Infrarrojos Para información adicional sobre el IRC o para descargar las instrucciones (IRC) consulte www.chauvetlighting.com.

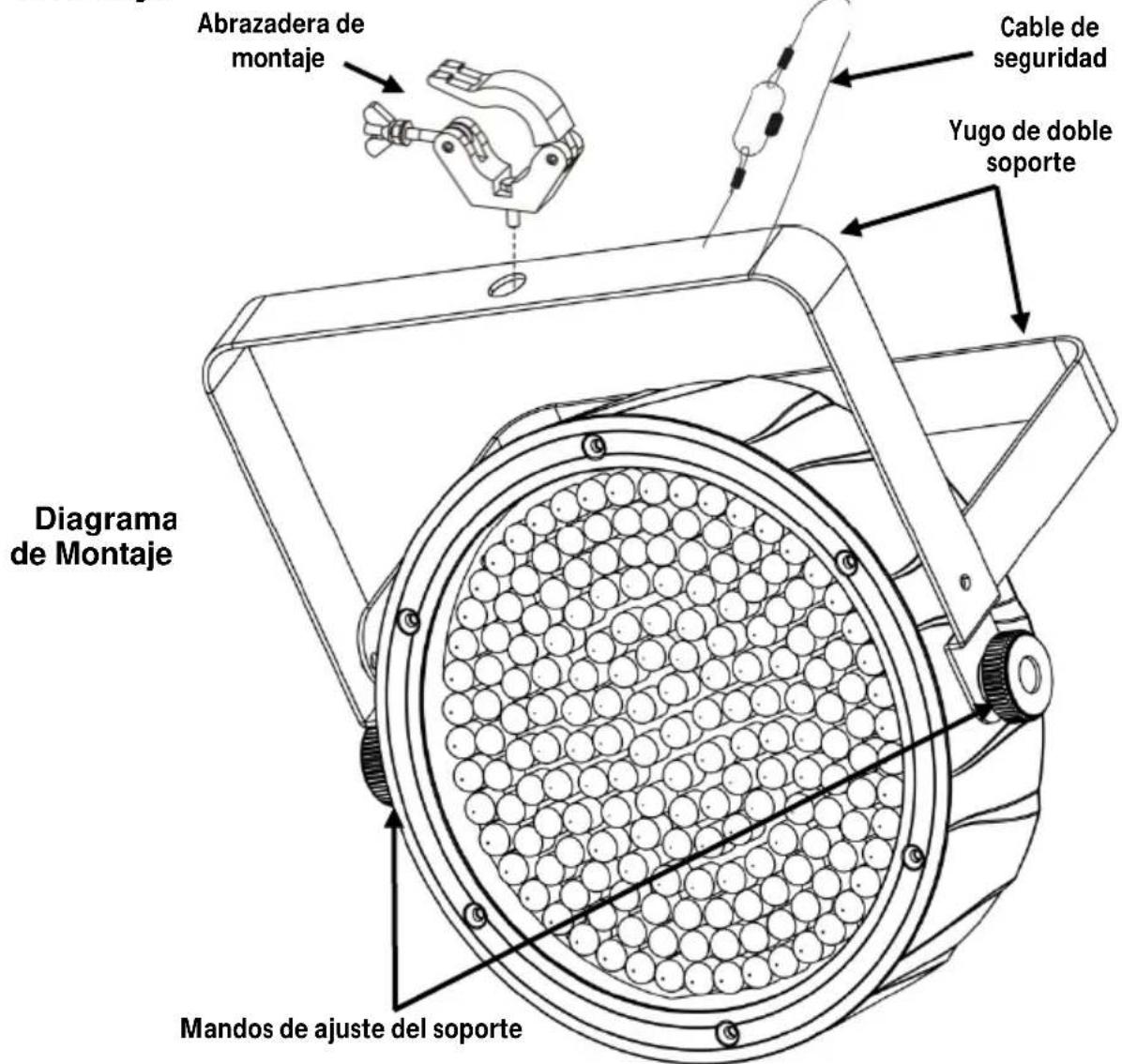

Montaje Antes de montar este producto, lea las Notas de Seguridad.

Descripción del Panel de Control	Botón	Función
		Sale del menú o función actual
		Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
		Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
		Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Opciones de Menú

Modo	Pasos de Programación		Descripción
4-CH	d 1-d512		Modo DMX de 4 canales (RGBA)
8-CH			Modo DMX de 8 canales
C--	C 1	Rojo	Colores estáticos preconfigurados
	C 2	Verde
	C 3	Azul
	C 4	Ámbar
	C 5	Cian
	C 6	Magenta
	C 7	Amarillo
	C 8	Blanco (RGB)
	C 9	Naranja
	C 10	Verde Claro
	C 11	Violeta
	C 12	Amarillo
	C 13	Rosa
	C 14	Azul Claro
	C 15	Blanco (RGBA)
P--	P 1		Programa de 4 colores (conmutación)
	P 2		Programa de 4 colores (fundido)
	P 3		Programa de 15 colores (conmutación)
	P 4		Programa de 15 colores (fundido)
	P 5		Programa de 4 colores (activo por sonido)
	P 6		Programa de 15 colores (activo por sonido)
S--	S 1-S100		Velocidad de programa para P 1-P 4
SenS	u 0-u100		Control de sensibilidad al sonido
U--	r 0-r100	Rojo (0-100%)	Colores estáticos personalizadosCombina Rojo, Verde, Azul y Ámbar
	g 0-g100	Verde (0-100%)
	b 0-b100	Azul (0-100%)
	A 0-A100	Ámbar (0-100%)
sET	ON		Activa o desactiva los infrarrojos
	OFF

Enlace DMX El EZpar™ 64 RGBA puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar configurar este producto para funcionamiento DMX están en el Manual d usuario. Si no está familiarizado con DMX, descargue el Manual DMX d www.chauvetlighting.com.

Dirección de Para asegurarse acceso total a todos los canales en cada modo DMX, 1 Inicio dirección DMX más recomendable es 505.

Conexión El EZpar™ 64 RGBA usa la conexión de datos DMX para su modo Maestro/Esclavo Maestro/Esclavo. Las instrucciones para conectar y configurar este product para funcionamiento Maestro/Esclavo están en el Manual de Usuario.

Valores DMX

8-CH	Canal Función Valor		Porcentaje/Configuración
	1	Rojo	000 Û 255 0–100%
	2	Verde	000 Û 255 0–100%
	3	Azul	000 Û 255 0–100%
	4	Ámbar	000 Û 255 0–100%
	5	Macros de Color(Preferencia Sobre Canales 1–4)	000 Û 015 Sin función
			016 Û 255 Macros de color
	6	Velocidad(Cuando Canal 7 es 032–223)	000 Û 255 Lento a rápido
		Estroboscopio	000 Û 015 Sin función
			016 Û 255 Lento a rápido
	7 Modo		000 Û 031 Sin función
			032 Û 063 Efecto pulso 0–100%
			064 Û 095 Efecto pulso 100%–0
			096 Û 127 Efecto pulso 100%–0–100%
			128 Û 159 Transición fade automática
			160 Û 191 Transición instantánea automatic (4 colores)
			192 Û 223 Transición instantánea automatic (15 colores)
			224 Û 255 Modo activo por sonido
	8	Atenuador	000 Û 255 0–100%

4-CH	Canal Función Valor		Porcentaje/Configuración
	1	Rojo	000 Û 255 0–100%
	2	Verde	000 Û 255 0–100%
	3	Azul	000 Û 255 0–100%
	4	Ambar	000 U 255 0–100%
