MANUALE UTENTE EZpar 64 RGBA Chauvet

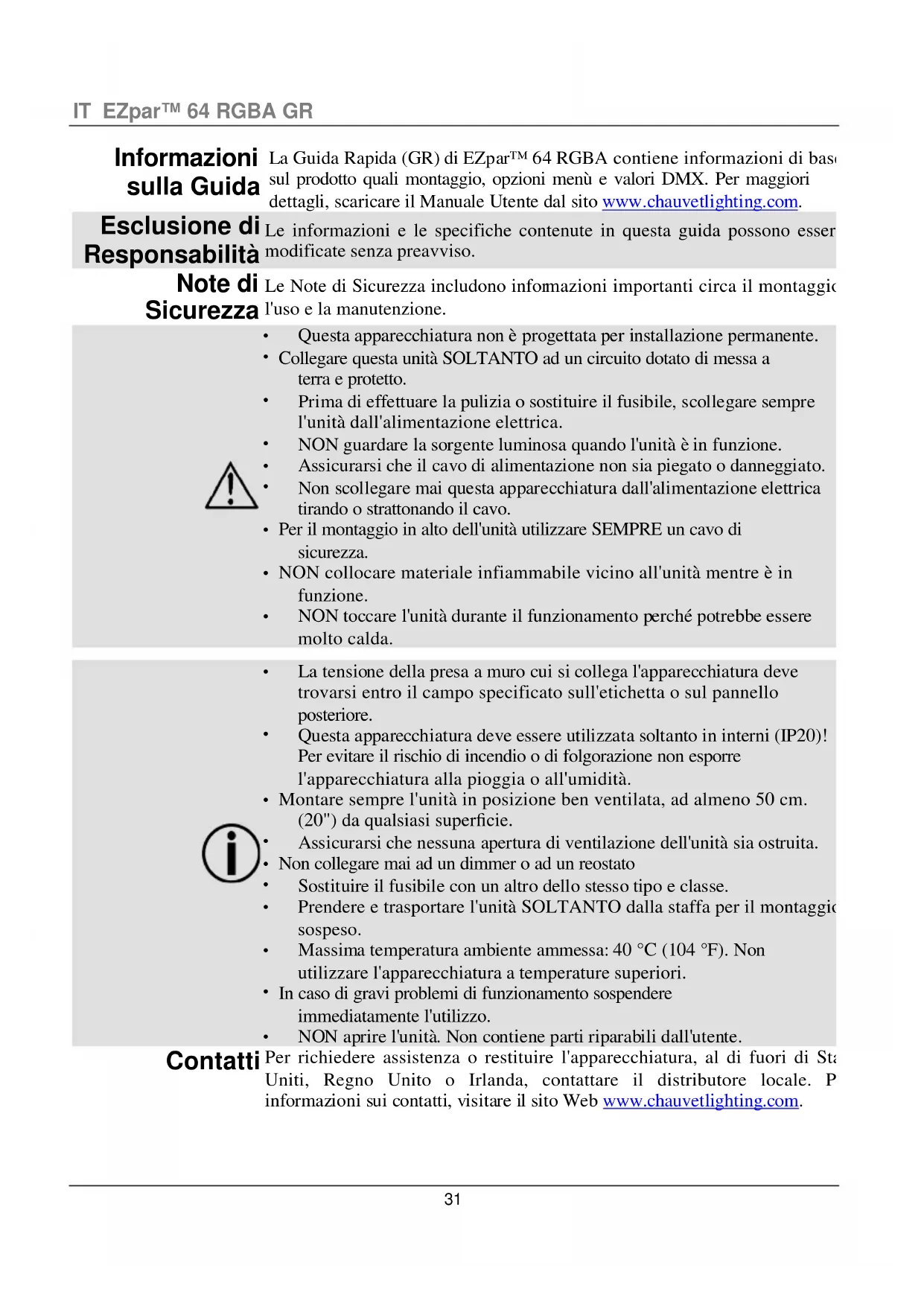

Informazioni sulla Guida
La Guida Rapida (GR) di EZpar™ 64 RGBA contiene informazioni di basi sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com.
Esclusione di Responsabilità
Le informazioni e le specifiche contenute in questa guida possono esser modificate senza preavviso.
Note di Le Note di Sicurezza includono informazioni importanti circa il montaggio Sicurezza l'uso e la manutenzione.
- Questa apparecchiatura non è progettata per installazione permanente.
- Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
- Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando o strattonando il cavo. - Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
- NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
- Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato
• Sostituire il fusibile con un altro dello stesso tipo e classe. - Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori. - In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
Contatti
Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Sta Uniti, Regno Unito o Irlanda, contattare il distributore locale. P informazioni sui contatti, visitare il sito Web www.chauvetlighting.com.
Che cosa è Incluso
- EZpar™ 64 RGBA
- Scheda di garanzia
• Telecomando a Infrarossi (IRC)
- Guida Rapida
• Cavo di alimentazione
Per Iniziare
Disimballare EZpar™ 64 RGBA ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamer presente al trasportatore e non a CHAUVET®.
Descrizione
EZpar™ 64 RGBA è un proiettore Par a LED RGBA, a batteria, privo di cavo. La batteria al litio ricaricabile dura fino a 20 ore dopo una singola ricarica. Sono disponibili due funzioni tramite le modalità DMX a 4 e a canali. Le varie opzioni di controllo includono i programmi auto, le modalità attivazione sonora, Master/Slave e il DMX. La tecnologia a infrarossi offre la possibilità di controllo wireless grazie al telecomando a infrarossi (IRC) i funzionamento non DMX.
Vista d'Insieme


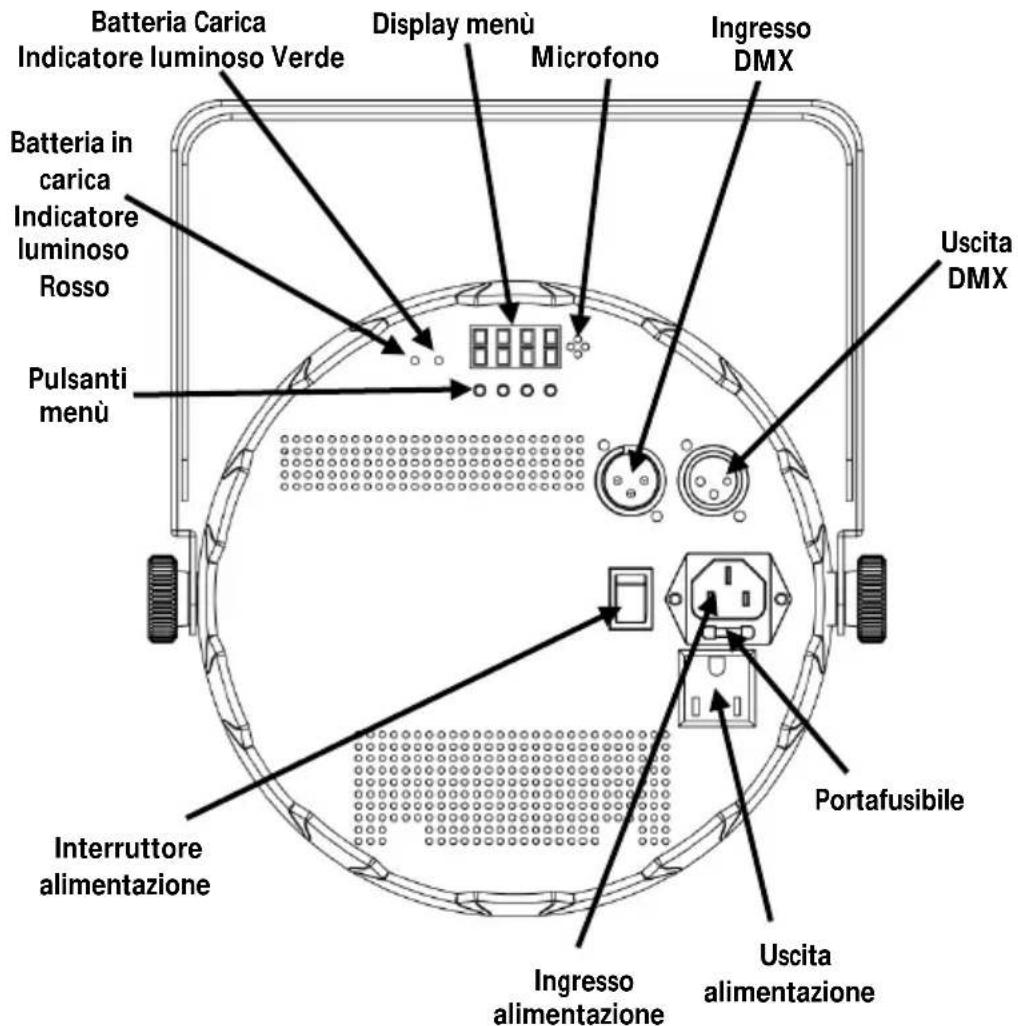

Batteria Carica Indicatore luminoso Verde Display menù Microfono Ingresso DMX Batteria in carica Indicatore luminoso Rosso Pulsanti menù Uscita DMX Portafusibile Interruttore alimentazione Ingresso alimentazione Uscita alimentazioneVista Pannello Posteriore
Alimentazione CA
Questa apparecchiatura è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100\~240 V CA - 50/60 Hz.
Collegamento
È possibile collegare fino a 55 unità EZpar™ 64 RGBA a 120 V CA e 85 unità a 230 V CA.
Sostituzione Fusibile
- Scollegare l'unità dall'alimentazione elettrica.
- Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile.
- Rimuovere dall'alloggiamento il cappellotto di sicurezza.
- Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
- Reinserire il portafusibile e ricollegare l'alimentazione elettrica.
Ricarica della Batteria
EZpar™ 64 RGBA viene fornito con una batteria ricaricabile al litio per funzionamento senza cavo. Per caricare la batteria è sufficiente collegare il cavo di alimentazione in qualsiasi momento, prima, durante o dopo il funzionamento. Per caricare la batteria prima o dopo il funzionamento, con tutti i LED spent lasciare l'interruttore di accenione in posizione Off. L'indicatore luminoso Rosso della batteria diventa Verde durante la ricarica. L'indicatore luminoso Verde si accende quando la batteria ha terminato la ricarica.
Indicatore di Carica della Batteria

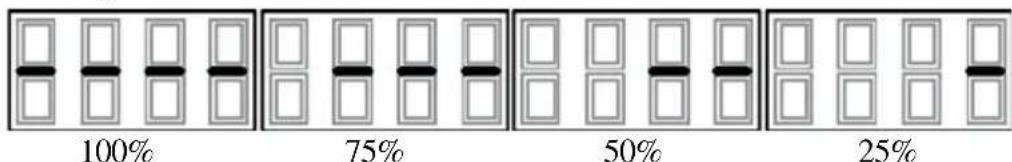

Dopo che nessuno dei pulsanti del menù è stato utilizzato (inattività del pulsant menù), il display visualizza la carica residua della batteria, che viene indica come segue.
bar
| Category | Percentage (%) | |---|---| | Top Left | 100 | | Top Right | 75 | | Bottom Left | 50 | | Bottom Right | 25 |Telecomando a Infrarossi (IRC)
EZpar™ 64 RGBA è totalmente compatibile con il IRC di CHAUVET®. Po maggiori informazioni sul telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito www.chauvetlighting.com.
Montaggio Prima di montare l'unità, leggere le Note di Sicurezza.


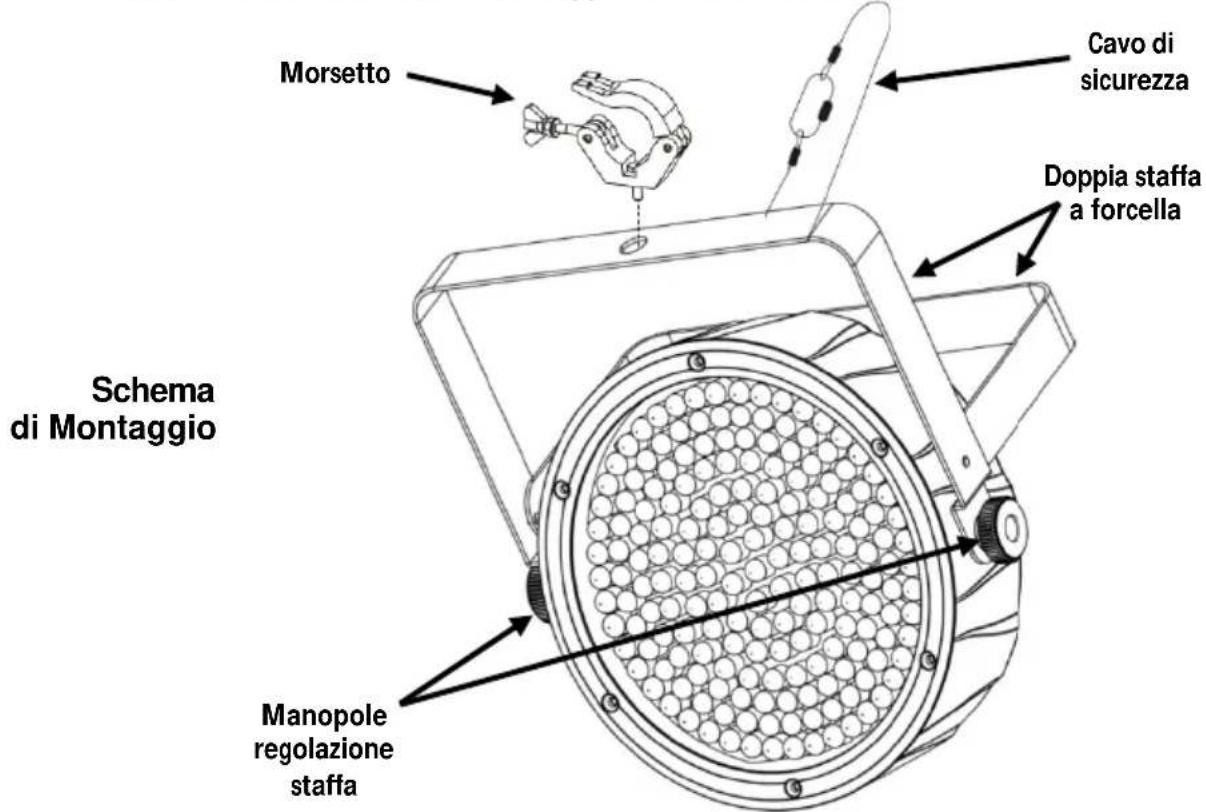

Morsetto Cavo di sicurezza Doppia staffa a forcella Schema di Montaggio Manopole regolazione staffa| Descrizione del Pannello di Controllo | Pulsante | Funzione |
| Consente di uscire dal menù o dalla funzione corrente | ||
| Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione | ||
| Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione | ||
| Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata |
Opzioni del Menù
| Modalità | Passaggi di Programma | Descrizione | |
| 4-CH | d 1-d512 | Modalità DMX 4 canali (RGBA) | |
| 8-CH | Modalità DMX 8 canali | ||
| C-- | C 1 | Rosso | Colori statici preimpostati |
| C 2 | Verde | ||
| C 3 | Blu | ||
| C 4 | Ambra | ||
| C 5 | Ciano | ||
| C 6 | Magenta | ||
| C 7 | Giallo | ||
| C 8 | Bianco (RGB) | ||
| C 9 | Arancio | ||
| C 10 | Verde chiaro | ||
| C 11 | Viola | ||
| C 12 | Giallo | ||
| C 13 | Rosa | ||
| C 14 | Blu chiaro | ||
| C 15 | Bianco (RGBA) | ||
| P-- | P 1 | 4-programma colore (commutaz.) | |
| P 2 | 4-programma colore (fading) | ||
| P 3 | 15-programma colore (commutaz.) | ||
| P 4 | 15-programma colore (fading) | ||
| P 5 | 4-programma colore (sound active) | ||
| P 6 | 15-programma colore (sound active) | ||
| S-- | S 1-S100 | Velocità programma per P1-P4 | |
| SenS | u 0-u100 | Controllo sensibilità sonora | |
| U-- | r 0-r100 | Rosso (0-100%) | Colori statici personalizzatiCombinazione di Rosso, Verde, Blu e Ambra |
| g 0-g100 | Verde (0-100%) | ||
| b 0-b100 | Blu (0-100%) | ||
| A 0-A100 | Ambra (0-100%) | ||
| sET | ON | Attivazione/disattivazione infrarossi | |
| OFF | |||
Collegamento DMX EZpar™ 64 RGBA può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e configurazione di questa unità sono contenute nel Manuale Utente. Se non s ha familiarità con il DMX, scaricare DMX Primer dal sito www.chauvetlighting.com.
Indirizzo Iniziale Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX l'indirizzo maggiormente raccomandato è 505.
Collegamento In modalità Master/Slave, EZpar™ 64 RGBA utilizza il collegamento dati Master/Slave DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.
Valori DMX
| 8-CH | Canale | Funzione | Valore | Percentuale/Impostazione |
| 1 | Rosso | 000 Ú 255 | 0–100% | |
| 2 | Verde | 000 Ú 255 | 0–100% | |
| 3 | Blu | 000 Ú 255 | 0–100% | |
| 4 | Ambra | 000 Ú 255 | 0–100% | |
| 5 | Macro Colore(Esclude i canali 1–4) | 000 Ú 015 | Nessuna funzione | |
| 016 Ú 255 | Macro colore | |||
| 6 | Velocità(Quando il canale 7 è compreso tra 032 e 223) | 000 Ú 255 | Da lento a veloce | |
| Stroboscopio | 000 Ú 015 | Nessuna funzione | ||
| 016 Ú 255 | Da lento a veloce | |||
| 7 Modalità | 000 Ú 031 | 000 Ú 031 | Nessuna funzione | |
| 032 Ú 063 | Effetto impulso 0–100% | |||
| 064 Ú 095 | Effetto impulso 100%–0 | |||
| 096 Ú 127 | Effetto impulso 100%–0–100% | |||
| 128 Ú 159 | Transizione Auto fade | |||
| 160 Ú 191 | Transizione auto snap (4 colori) | |||
| 192 Ú 223 | Transizione auto snap (15 colori) | |||
| 224 Ú 255 | Modalità Sound Active (attivazione sonora) | |||
| 8 | Dimmer | 000 Ú 255 | 0–100% |
| 4-CH | Canale | Funzione | Valore | Percentuale/Impostazione |
| 1 | Rosso | 000 Ü 255 | 0–100% | |
| 2 | Verde | 000 Ü 255 | 0–100% | |
| 3 | Blu | 000 Ü 255 | 0–100% | |
| 4 | Ambra | 000 Ü 255 | 0–100% |
