BEDIENUNGSANLEITUNG EZpar 64 RGBA Chauvet

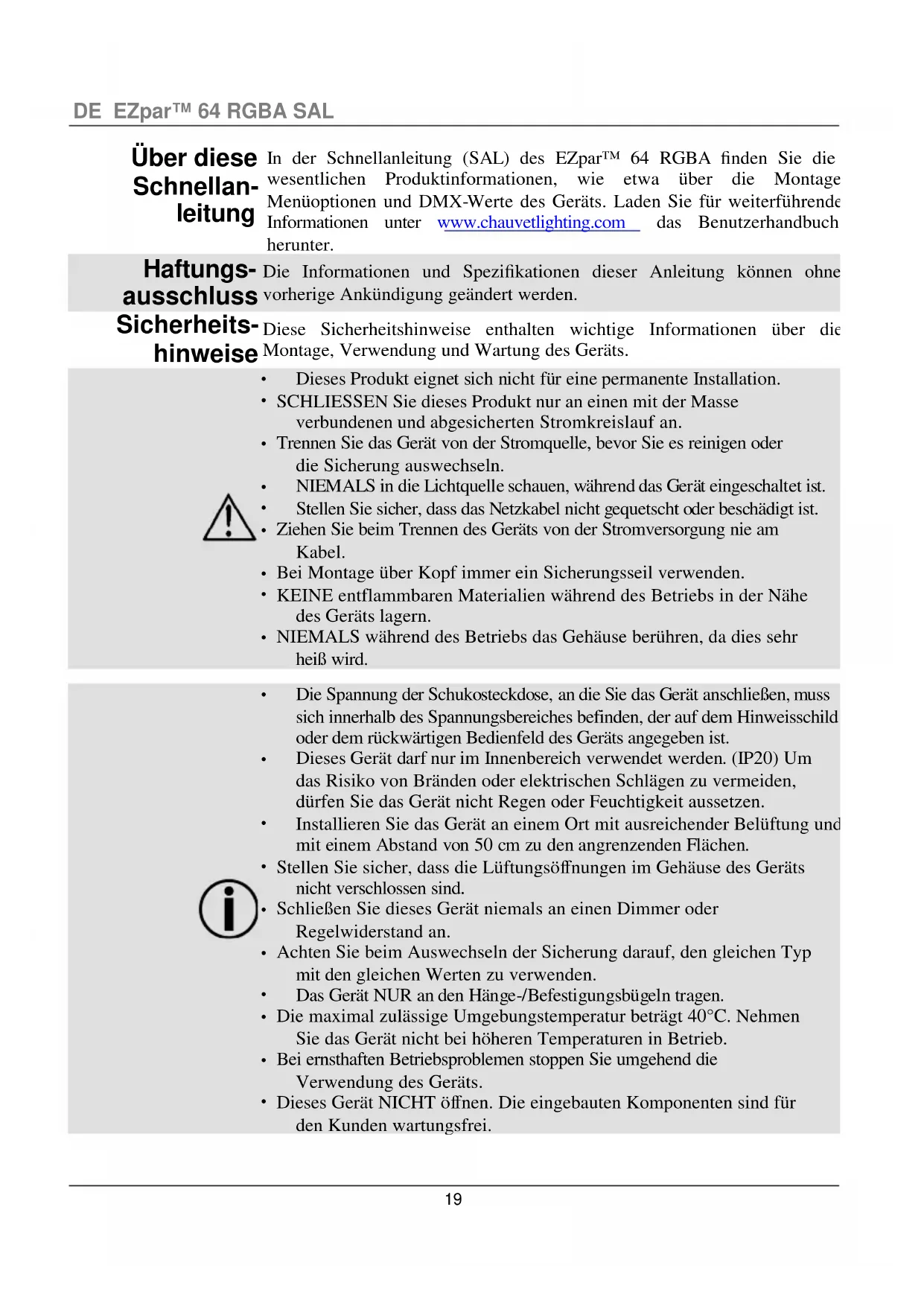

Über diese Schnellan- leitung

In der Schnellanleitung (SAL) des EZpar™ 64 RGBA finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX- Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungs- ausschluss Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden. Sicherheits- hinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.

SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.

Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

Bei Montage über Kopf immer ein Sicherungsseil verwenden.

KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.

Die maximal zulässige Umgebungstemperatur beträgt 40°C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.EZpar™ 64 RGBA SAL DE

Kontakt Kunden außerhalb der USA, GB oder Irland wenden sich an ihren Lieferanten, um den Kundendienst in Anspruch zu nehmen oder ein Gerät zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com. Packungsinhalt

• Infrarot-Fernbedienung (IRC)

• Schnellanleitung Start Packen Sie Ihr EZpar™ 64 RGBA aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch CHAUVET®. Beschreibung Der EZpar™ 64 RGBA ist eine akkubetriebene, kabellose RGBA LED-PAR- Kanne. Der Lithium-Ionen- Akku erlaubt nach einem kompletten Ladevorgang eine Betriebszeit von bis zu 20 Stunden. Im 4- und 8-Kanal DMX- Modus sind zwei Einstellmöglichkeiten erhältlich. Es besitzt Steuerungsoptionen wie automatische Programme, Musiksteuerungs-, Master/Slave- und DMX- Modus. Die integrierte Infrarot-Technologie ermöglicht eine drahtlose Steuerung mit das

mitgelieferte IR-Fernbedienung (IRC) für einen Betrieb ohne DMX. Überblick

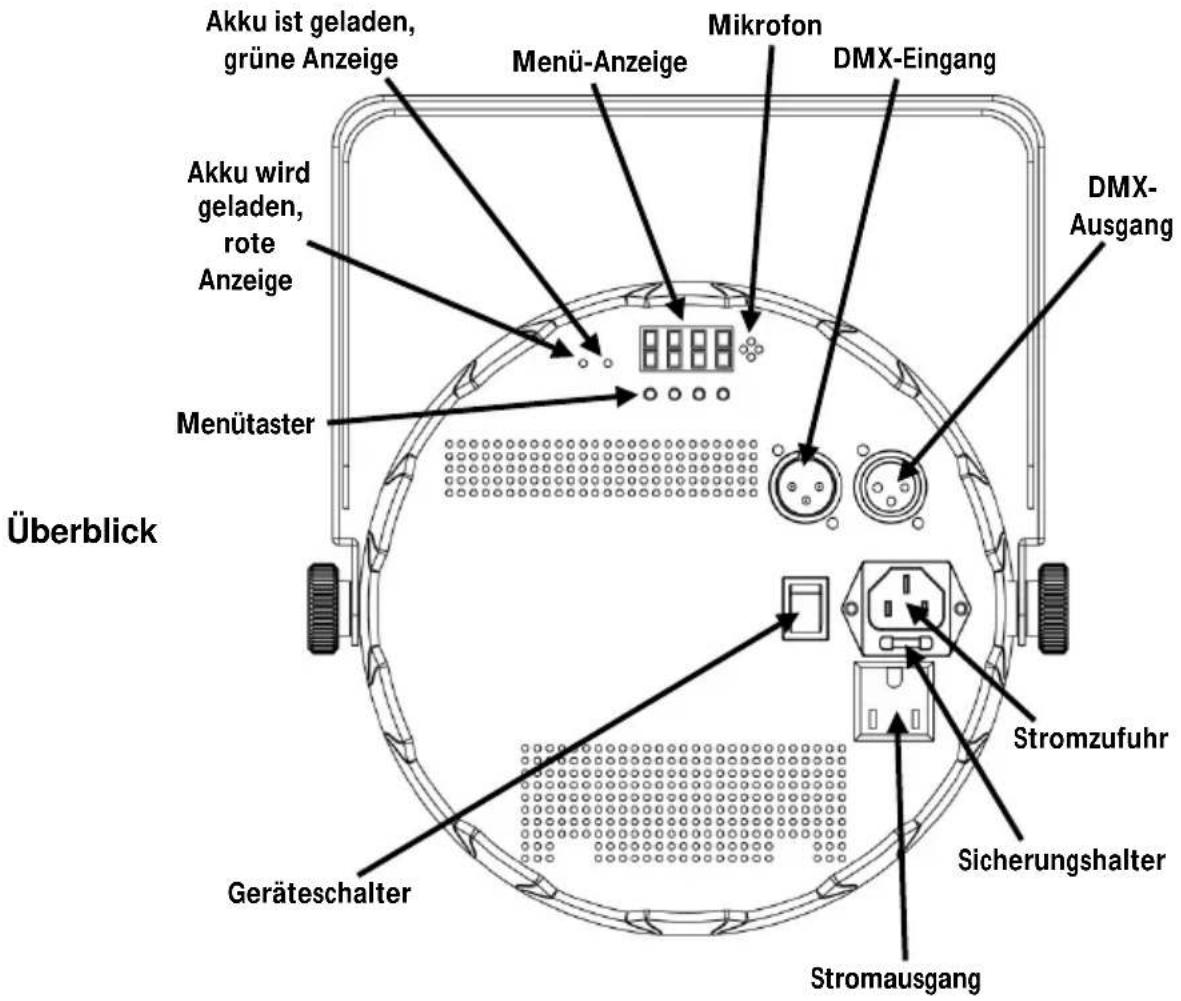

Stromzufuhr Sicherungshalter Menü-Anzeige DMX- Ausgang DMX-Eingang Stromausgang Geräteschalter Mikrofon Menütaster Ansicht des Rückwärtigen Bedienfelds

Akku wird geladen, rote Anzeige Akku ist geladen,

grüne AnzeigeDE EZpar™ 64 RGBA SAL

Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Reihenschal-tung der Geräte Sie können bis zu 55 EZpar™ 64 RGBA-Geräte bei 120 V AC und 85

Geräte bei 230 V AC in Reihe schalten. Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.

3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab.

4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am

Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.

5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das

Gerät an das Stromnetz an. Laden des Akkus Der The EZpar™ 64 RGBA wird für einen kabelfreien Betrieb mit einem Lithium-Ionen- Akku betrieben. Um den Akku zu laden, verbinden Sie einfach das Ladekabel vo r, während oder nach dem Betrieb mit einer Schukosteckdose. Um den Akku vor oder nach dem Betrieb bei ausgeschalteten LEDs zu laden, lassen Sie den Geräteschalter in der Position Off (Aus). Die rote Ladeanzeige des Akkus leuchtet, während der Akku geladen wird. Die grüne Anzeige leuchtet, wenn der Ladevorgang abgeschlossen ist. Akkustands- Anzeige

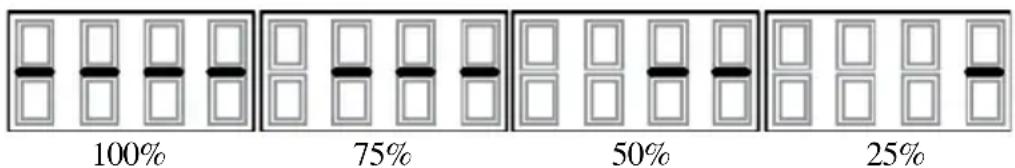

Bei einer Inaktivität der Menütasten zeigt die Akkustands- Anzeige auf der Anzeige dies an. Die verbleibende Ladung des Akkus wird wie folgt annäherungsweise angezeigt. 100% 75% 50% 25%

Infrarot- Fernbedienung (IRC) Der EZpar™ 64 RGBA ist vollständig kompatibel mit der Infrarot- Fernbedienung (IRC) von CHAUVET®. Weitere Informationen zur IRC oder herunterladbare Anweisungen finden Sie auf www.chauvetlighting.com.EZpar™ 64 RGBA SAL DE

Montage Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Montageansicht

Beschreibung des Bedienfeldes

Taste Funktion <MENU> Damit verlassen Sie das aktuelle Menü oder die Funktion <UP> Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen <DOWN> Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen <ENTER> Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt

Klammer Bügeleinstellknöpfe Doppelhängebügel

Menüoptionen Modus Programmierschritte Beschreibung 4-CH d 1–d512 4-Kanal DMX-Modus (RGBA) 8-CH 8-Kanal DMX-Modus C-- C 1 Rot Voreingestellte statische Farben C 2 Grün C 3 Blau C 4 Bernsteinfarben C 5 Kobaltblau C 6 Magentarot C 7 Bernsteinfarben C 8 Weiß (RGB) C 9 Orange C 10 Hellgrün C 11 Lila C 12 Bernsteinfarben C 13 Rosa C 14 Hellblau C 15 Weiß (RGBA) P-- P 1 4-Farben-Programm (Umschalten) P 2 4-Farben-Programm (Fading) P 3 15-Farben-Programm (Umschalten) P 4 15-Farben-Programm (Fading) P 5 4-Farben-Programm (Musiksteuerung) P 6 15-Farben-Programm (Musiksteuerung) S-- S 1–S100 Programmgeschwindigkeit für P 1–P 4 SenS u 0–u100 Einstellknopf für Musikempfindlichkeit U-- r 0–r100 Rot (0–100%) Benutzerdefinierte statische Farben kombiniert rot, grün, blau und bernsteinfarben g 0–g100 Grün (0–100%) b 0–b100 Blau (0–100%) A 0–A100 Bernsteinfarben (0–100%) sET

Schaltet Infrarot ein oder aus OFFEZpar™ 64 RGBA SAL DE

Der EZpar™ 64 RGBA kann mit einem DMX- Controller betrieben werden, wenn eine DMX- Reihenschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX- Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie “DMX - Eine Einführung”

unter www.chauvetlighting.com herunter. Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 505. Master/Slave- Schaltung Der EZpar™ 64 RGBA verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zu m Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

Kanal Funktion Wert Prozent/Einstellung

Farbtöne (überschreibt die Kanäle 1-4) 000 ó 015 Keine Funktion 016 ó 255 Farbtöne

Geschwindigkeit (Wenn Kanal 7 032 bis 223 ist) 000 ó255 Langsam bis schnell Stroboskopeffekt 000 ó015 Keine Funktion 016 ó255 Langsam bis schnell 7 Modus 000 ó 031 Keine Funktion 032 ó 063 Pulse-Effekt 0–100% 064 ó 095 Pulse-Effekt 100%–0 096 ó 127 Pulse-Effekt 100%–0–100% 128 ó 159 Übergang Auto-Fade 160 ó 191 Übergang Auto-Snap (4 Farben) 192 ó 223 Übergang Auto-Snap (15 Farben) 224 ó 255 Musiksteuerungs-Modus
