Тип продукта	PAR LED прожектор
Бренд	Chauvet
Модель	SlimPAR T6 USB
Категория	Освещение
Источник света	6 трехцветных светодиодов высокой мощности (RGB)
Питание	100-240 В AC, 50/60 Гц (универсальный блок питания)
Энергопотребление	Около 60 Вт
Размеры (Д x Ш x В)	267 x 140 x 267 мм
Вес	3 кг
Защита	IP20 (только для помещений)
Макс. температура окружающей среды	40 °C
Режимы DMX	3 канала, 8 каналов
Подключение	Проводной DMX (вход/выход), беспроводной D-Fi™ USB, ИК (опциональный пульт IRC-6), мастер/ведомый
Встроенные функции	Статические цвета, автоматические программы (3 или 7 цветов, стоп/затухание), звуковая активация, цветовые макросы, стробоскоп, диммирование
Дисплей	LED с кнопками меню
Монтаж	Регулируемые монтажные кронштейны, требуется страховочный трос
Электрическое соединение	Возможно (макс. количество зависит от напряжения, см. инструкцию)
Замена предохранителя	Того же типа и номинала
Обслуживание	Очистка при отключенном устройстве, не подвергать воздействию влаги
Ремонтопригодность	Нет ремонтируемых пользователем деталей; свяжитесь с поставщиком
Включенные аксессуары	Справочное руководство, кабель питания, гарантийный талон

Часто задаваемые вопросы - SlimPAR T6 USB Chauvet

Как настроить начальный DMX-адрес?

В меню выберите 'd001–512' для режима 3-CH или 8-CH, затем используйте кнопки вверх/вниз для установки адреса. Максимальный рекомендуемый адрес — 505 для доступа ко всем каналам.

Как использовать беспроводную функцию D-Fi™ USB?

Подключите совместимый модуль D-Fi™ USB к USB-порту устройства. Установите DIP-переключатель модуля в режим приемник/передатчик. Устройство автоматически перейдет в беспроводной режим, отключив проводной DMX и ИК.

Можно ли управлять прожектором с помощью инфракрасного пульта?

Да, он совместим с пультом IRC-6 от Chauvet (опционально). Включите ИК через меню 'SEr' (On).

Как настроить чувствительность к звуку для режима звуковой активации?

В меню выберите 'Snd', затем 'SenS' и установите значение от 'u--0' до '100' (0 = низкая, 100 = высокая).

Какие режимы DMX доступны?

Два режима: 3 канала (Красный, Зеленый, Синий) и 8 каналов (Красный, Зеленый, Синий, Цветовые макросы, Стробоскоп/Скорость/Чувствительность, Режим, Диммер, Скорость диммирования).

Как объединить несколько SlimPAR T6 USB в режиме мастер/ведомый?

Подключите устройства последовательно через DMX. Первое устройство (мастер) должно быть настроено на автоматический режим (P--) или звук (Snd). Ведомые должны быть в режиме 'Snd' или 'dIM' с одинаковым DMX-адресом или в автоматическом режиме мастер/ведомый (см. инструкцию).

Какова процедура замены предохранителя?

Отключите устройство. Используйте плоскую отвертку, чтобы поднять крышку держателя предохранителя. Замените перегоревший предохранитель на предохранитель того же типа и номинала. Закройте крышку и снова подключите.

Как чистить прожектор?

Всегда отключайте устройство перед очисткой. Используйте мягкую сухую ткань. Не подвергайте воздействию дождя или влаги (IP20).

Можно ли использовать это устройство на улице?

Нет, устройство имеет класс защиты IP20 и должно использоваться только внутри помещений, вдали от влаги и непогоды.

Что делать, если устройство перестало отвечать?

Проверьте питание и соединения. Если проблема не исчезнет, отключите и снова подключите через несколько минут. В случае серьезной неисправности остановите устройство и свяжитесь с поставщиком. Не пытайтесь ремонтировать самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SlimPAR T6 USB Chauvet

О данном руководстве

Краткое руководство (QRG) по SlimPAR™ T6 USB содержит базовую информацию об устройстве, включая вопросы монтажа, настроек меню и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com.

Правовая оговорка	Информация и спецификации, приведенные в этом руководстве, могу меняться без уведомления.
Замечания по безопасности	Настоящие Замечания по безопасности содержат важную информацию о монтаже, эксплуатации и техническом обслуживании.

• Это устройство не предназначено для стационарного монтажа.
• Подключать это устройство можно ТОЛЬКО к заземленному и защищенному контуру.
• Всегда отключайте устройство от питания перед очисткой или заменой предохранителя.
  • НЕ смотрите на источник света, когда устройство включено.
  • Убедитесь, что провод электропитания не перегнут и не поврежден.
  • Не отключайте это изделие от питания за шнур питания.
• При монтаже этого устройства сверху пользуйтесь предохранительным тросом.
• НЕ допускайте размещения рядом с устройством воспламе няющихся материалов.
• НЕ прикасайтесь к корпусу устройства во время его работы, поскольку он нагревается.

• Напряжение розетки, к которой подключается это устройство, должно находиться в диапазоне, указанном на наклейке на задней панели устройства.
• Данное устройство предназначено только для использования в помещениях (IP 20)! Чтобы уменьшить риск возгорания и поражения электрическим током, не подвергайте устройство воздействию дождя или влаги.
• Монтаж устройства должен выполняться только при наличии достаточной вентиляции на расстоянии не менее 20 дюймов (50 см) от соседних поверхностей.
• Убедитесь, что на корпусе устройства нет заблокированных отверстий.
• Никогда не подключайте это устройство к регулятору яркости или реостату.
• Заменяйте предохранитель на устройство того же типа и номинала.
• Для перемещения этого устройства пользуйтесь ТОЛЬКО подвесным/монтажным кронштейном или ручками.
• Максимальная температура окружающей среды составляет 104 °F (40 °C). Не допускайте работы этого устройства при высокой температуре.

• В случае серьезного нарушения в работе устройства немедленно прекратите его использование.
• НЕ открывайте это устройство. Оно не содержит деталей, обслуживаемых пользователем.
• Во избежание ненужного износа и для продления срока службы, неиспользуемое устройство следует полностью отключить с помощью выключателя или путем извлечения вилки из розетки.

Контакт

За пределами США, Великобритании, Ирландии, Мексики и стран Бенилюкса по вопросам поддержки или возврата устройства обращайтесь к сво ему дистрибьютору. Контактная информация приведена на сайте www.chauvetlighting.com.

Комплект поставки Начало работы

- SlimPAR™ T6 USB

• Гарантийная карта

- Шнур питания

• Краткое руководство

Описание продукта

Распакуйте устройство SlimPAR™ T6 USB и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимо имеют признаки повреждения, немедленно сообщите об этом не Chauvet, а перевозчику.

SlimPAR™ T6 USB – это низкопрофильный параболический прожектор с трехцветными светодиодами и встроенной инфракрасной технологией, которая предлагает простое управление статическими цветами и автоматические программы с помощью опционального пульта дистанционного управления IRC-6. Возможно беспроводное DMX-управление с помощью удобного встроенного порта D-Fi™ USB. 6 мощных трехцветных светодиодов практически устраняют многоцветные тени, а гладкий и ровный выход делает устройство идеальным для фронтального освещения.

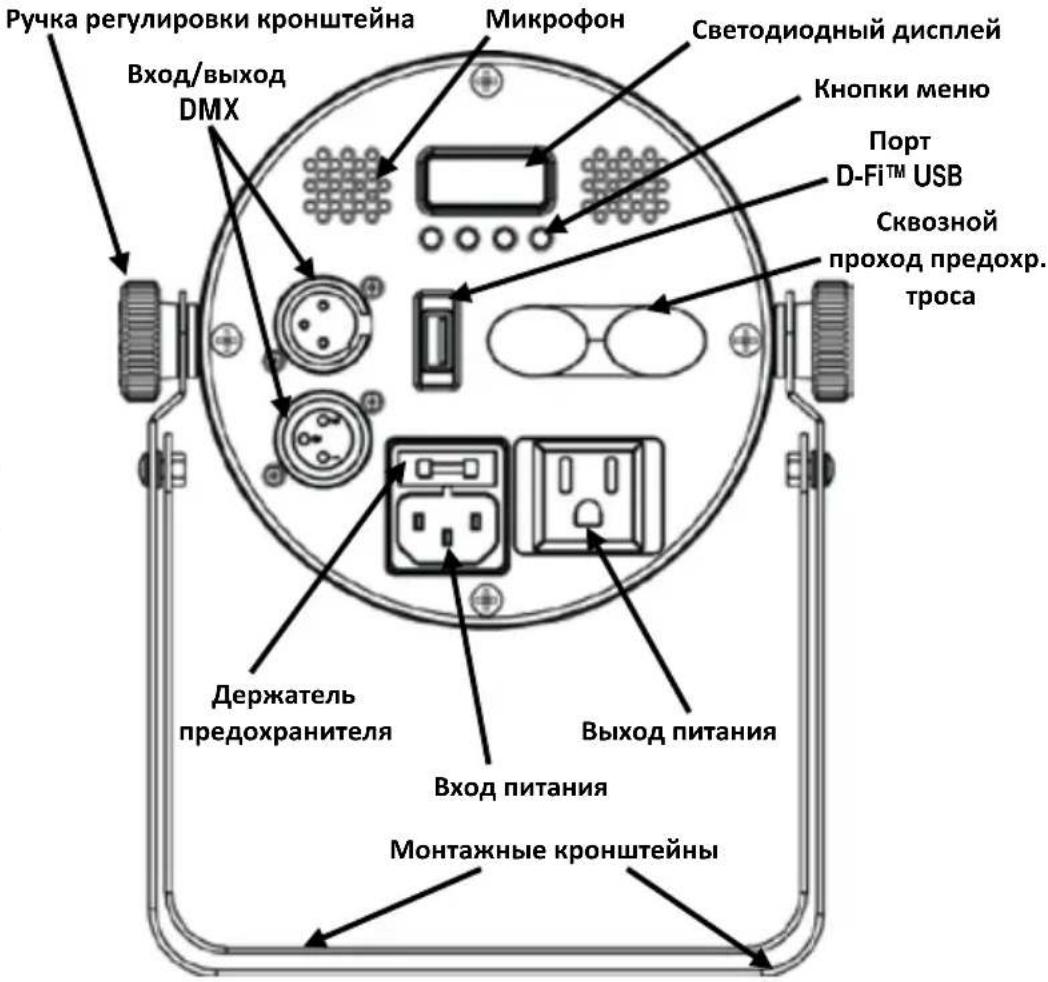

Обзор продукта

ПРЕДУПРЕЖДЕНИЕ! НЕ вставляйте в USB-порт ничего, кроме D-Fi™ USB. В противном случае возможно повреждение устройства.

Питание переменного тока

Это устройство имеет функцию автоматического выбора диапазона электропитания и может работать со входным напряжением в диапазоне 100-240 В пер. т, 50/60 Гц.

Во избежание ненужного износа и для продления срока службы неиспользуемое устройство следует полностью отключить с помощью выключателя или путем извлечения вилки из розетки.

Подключение питания

Информацию о максимальном количестве устройств SlimPAR™ T6 USB, которые можно подключить при соответствующем напряжении см. в Руководстве пользователя или на стикере на устройстве.

Замена предохранителя

1. Отключите устройство от питания.
2. Вставьте кончик отвертки с плоской головкой в отверстие держателя предохранителя.
3. Извлеките предохранительный колпачок из корпуса.
4. Извлеките перегоревший предохранитель из зажима спереди предохранительного колпачка и замените его на предохранит ель того же типа и номинала.
5. Повторно вставьте держатель предохранителя и снова подключит питание.

Монтаж

Перед монтажом этого устройства прочитайте Замечания по безопасности. Убедитесь, что монтажный зажим может уже рживать массу устройства. Для получения информации о линейке монтажных зажимов Chauvet перейдите по ссылке www.chauvetlighting.com/cables-clamps-main.html.

Схема монтажа устройства

Описание панели управления	Кнопка	Функция
		Выход из текущего меню или функции
		Перемещение вверх по списку меню и увеличение числово значения при работе
		Перемещение вниз по списку меню и уменьшение числовог значения при работе
		Текущее отображаемое меню или настройка текущего выбранного значения в выбранной функции

Связь с помощью D-Fi™ USB

Устройство SlimPAR™ T6 USB может стать беспроводным приемником/передатчиком D-Fi™ с помощью D-Fi™ USB от CHAUVET® DJ. Просто настройте канал приема/передачи двухпозиционного переключателя D-Fi™, вставьте его в USB-порт, а затем настройте профиль DMX и адрес DMX устройства. Дополнительные инструкции по подключению и настройке этого продукта для работы с D-Fi™ USB приведены в Руководстве пользователя.

ПРЕДУПРЕЖДЕНИЕ! НЕ вставляйте в USB-порт ничего, кроме D-Fi™ USB. В противном случае возможно повреждение устройства.

Вставленное устройство D-Fi™ USB принимает управление продуктом на себя. Проводной режим DMX, кнопки ручного управления дисплеем/меню и ИК-пульт будут недоступны до тех пор, пока устройство D-Fi™ USB не будет отсоединено. Уровни приоритета:

1. D-Fi™ USB
2. Проводной режим DMX
3. Пульт дистанционного управления IRC-6
4. Кнопки ручного управления цифровым дисплеем/меню

Связь по DMX

Устройство SlimPAR™ T6 USB может работать с контроллером DMX при подключении с помощью последовательных соединений DMX. Инструкции по подключению и настройке этого устройства в режиме DMX приведены в Руководстве пользователя. Если вы не знакомы с DMX, загрузите вводное руководство DMX Primer на сайте www.chauvetlighting.com.

Начальный адрес

Для обеспечения полного доступа ко всем каналам в каждом из режимов DMX максимальный рекомендуемый адрес DMX – 505.

Подключение Master/Slave

Устройство SlimPAR™ T6 USB использует соединение передачи данных DMX для режима Master/Slave. Инструкции по подключению и настройке этого устройства в режиме Master/Slave приведены в Руководстве пользователя.

ИК-пульт дистанционного управления IRC-6

Устройство SlimPAR™ T6 USB полностью совместимо с инфракрасным пультом дистанционного управления IRC-6 от CHAUVET® DJ. Для получения дополнительной информации об IRC-6 или загрузки инструкций посетите сайт www.chauvetlighting.com.

Настройки меню

Главный уровень	Уровни программирования	Описание
3-CH	d001–512	3-канальный режим DMX
8-CH	d001–512	8-канальный режим DMX
C--	C1 (красный)	Статический цвет
	C2 (зеленый)
	C3 (синий)
	C4 (циановый)
	C5 (маджента)
	C6 (желтый)
	C7 (белый)
P-- (автоматический)	P1	3-цветная программа (снимок)
	P2	3-цветная программа (импульсный)
	P3	7-цветная программа (снимок)
	P4	7-цветная программа (затухание)
S--	S--1–100	Скорость программы для P1-P4
Snd (звуковая активация)	Snd1	3-цветная программа (звуковая активация)
	Snd2	7-цветная программа (звуковая активация)
SenS	u--0–100	Чувствительность к звуку
U--	r000–255 (красный)	Настраиваемые статические цветаСочетание красного, зеленого и синего
	g000–255 (зеленый)
	b000–255 (синий)
dIM	OFF	Настройки скорости диммера
	dIM1
	dIM2
	dIM3
SEr	On	Включение или выключение ИК
	OFF

Значения DMX

8-CH	Канал	Функция	Значение	Процент/уставка
	1	Красный	000 Ў 255	0–100%
	2	Зеленый	000 Ў 255	0–100%
	3	Синий	000 Ў 255	0–100%
	4	Цветовые макросы(отмена канала 1-3)	000 Ў 015	Нет действия
			016 Ў 255	Цветовые макросы
	5	Стробоскоп(когда канала 6 – 000–031)	000 Ў 015	Нет действия
			016 Ў 255	Стробоскопический эффект(низкая-высокая скорость)
		Скорость программы(когда канала 6 – 032–223)	000 Ў 255	Медленно-быстро
		Чувствительность к звуку (когда канала 6 – 224–255)	000 Ў 010	Нет действия
			011 Ў 255	Низкая-высокая чувствительность
	6 Режим		000 Ў 031	Нет действия
			032 Ў 063	Импульсный эффект0–100%	Каналы 1-3должен бытьактивным
			064 Ў 095	Импульсный эффект100–0%
			096 Ў 127	Импульсный эффект100–0–100%
			128 Ў 159	Автозатухание
			160 Ў 191	Автопереход снимка (3 цвета)
			192 Ў 223	Автопереход снимка (7 цветов)
			224 Ў 255	Режим звуковой активации
	7	Регулятор яркости	000 Ў 255	0–100%
	8	Скорость диммера	000 Ў 051	Настройка скорости диммера с дисплея
			052 Ў 101	Режим скорости диммера выкл
			102 Ў 152	Режим скорости диммера 1(высокая скорость)
			153 Ў 203	Режим скорости диммера 2(средняя скорость)
			204 Ў 255	Режим скорости диммера 3(низкая скорость)
3-CH	Канал	Функция	Значение	Процент/уставка
	1	Красный	000 Ў 255	0–100%
	2	Зеленый	000 Ў 255	0–100%
	3	Синий	000 Ў 255	0–100%
