MANUAL DE USUARIO SlimPAR T6 USB Chauvet
La Guía de referencia rápida (GRR) del SlimPAR™ T6 USB contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetlighting.com para una información más detallada.
Exención de responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
Notas de seguridad
Estas notas de seguridad incluyen información importante sobre el montaje uso y mantenimiento.
- Este producto no está concebido para una instalación permanente.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
- NO mire a la fuente de luz cuando el producto esté encendido.
- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
- Nunca desconecte este producto de la alimentación tirando del cable.
- Cuando monte este producto en alto, use un cable de seguridad.
- NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
- NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
- Nunca conecte este producto a un atenuador o reostato.
- Sustituya el fusible con uno del mismo tipo y categoría.
- Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- NO abra este producto. No contiene piezas reparables por el usuario.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto Visite www.chauvetlighting.com para información de contacto.
Qué va incluido
- SlimPAR™ T6 USB
- Tarjeta de garantía
- Cable de alimentación
- Guía de referencia rápida
Para empezar
Desembale su SlimPAR™ T6 USB y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados notifíqueselo inmediatamente al transportista, no a Chauvet.
Descripción del producto
El SlimPAR™ T6 USB es un PAR LED tricolor de perfil bajo con tecnología de infrarrojos integrada que le ofrece colores estáticos fácilmente controlables y programas automáticos con el mando a distancia IRC-6 opcional. DMX controla cómodamente sin cables gracias al puerto D-Fi™ USB integrado. Los seis LED tricolor de alta potencia casi eliminan las sombras multicolor, y su salida de luz suave y uniforme lo hace perfecto para aplicaciones de luz frontal.


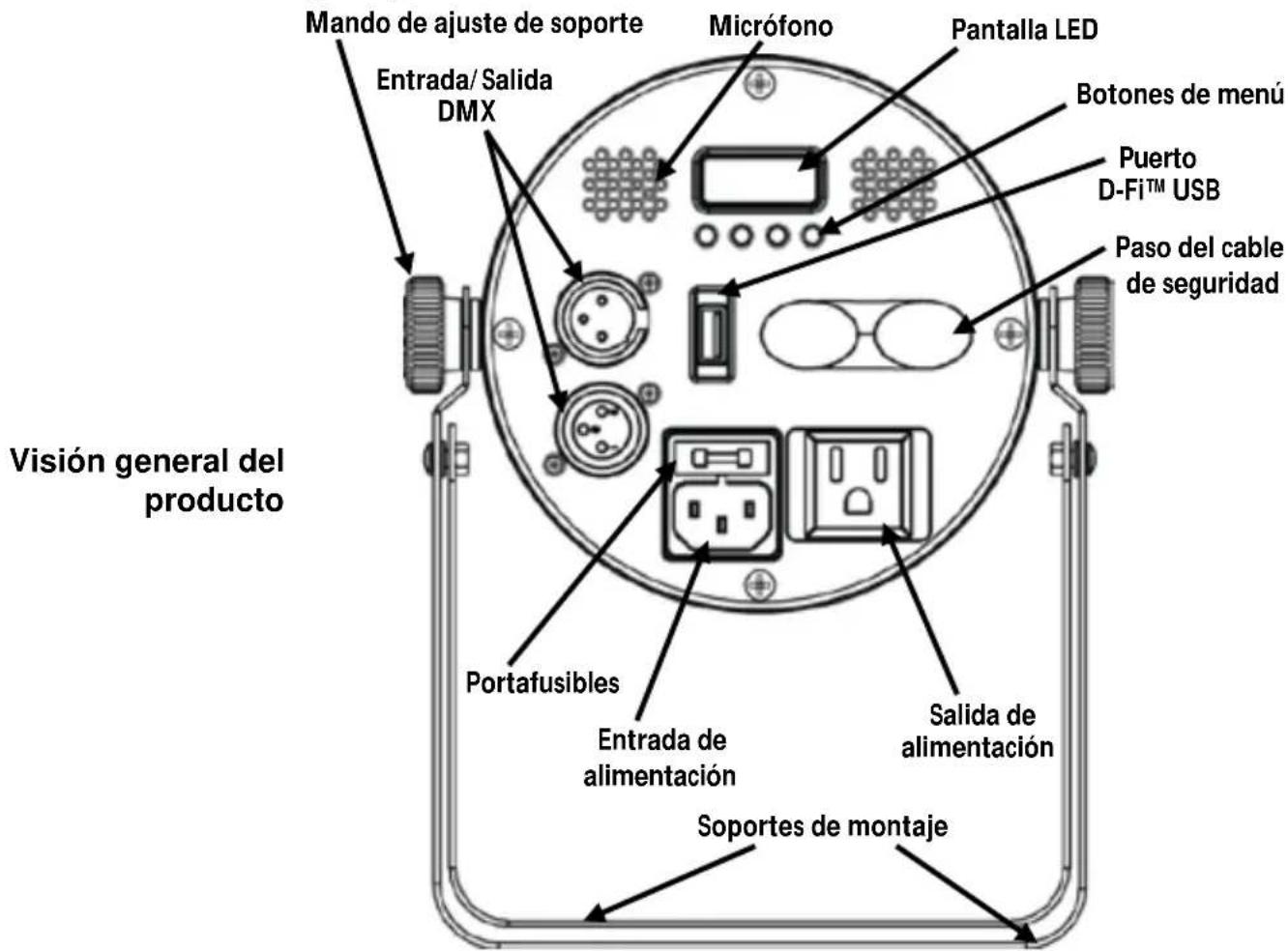

Mando de ajuste de soporte Entrada/ Salida DMX Microfono Pantalla LED Botones de menú Puerto D-Fi™ USB Paso del cable de seguridad Visión general del producto Portafusibles Entrada de alimentación Salida de alimentación Soportes de montaje
¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi™ USB en el puerto USB. Si lo hace, podría producir daños al producto.
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100-240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.
Alimentación en cadena
Para ver el máximo número de SlimPAR™ T6 USB que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta de producto.
Sustitución del fusible
- Desconecte el producto de la alimentación.
- Haga cuña con la punta de un destornillador plano en la ranura de portafusibles.
- Saque la tapa de seguridad de la carcasa.
- Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
- Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de seguridad.

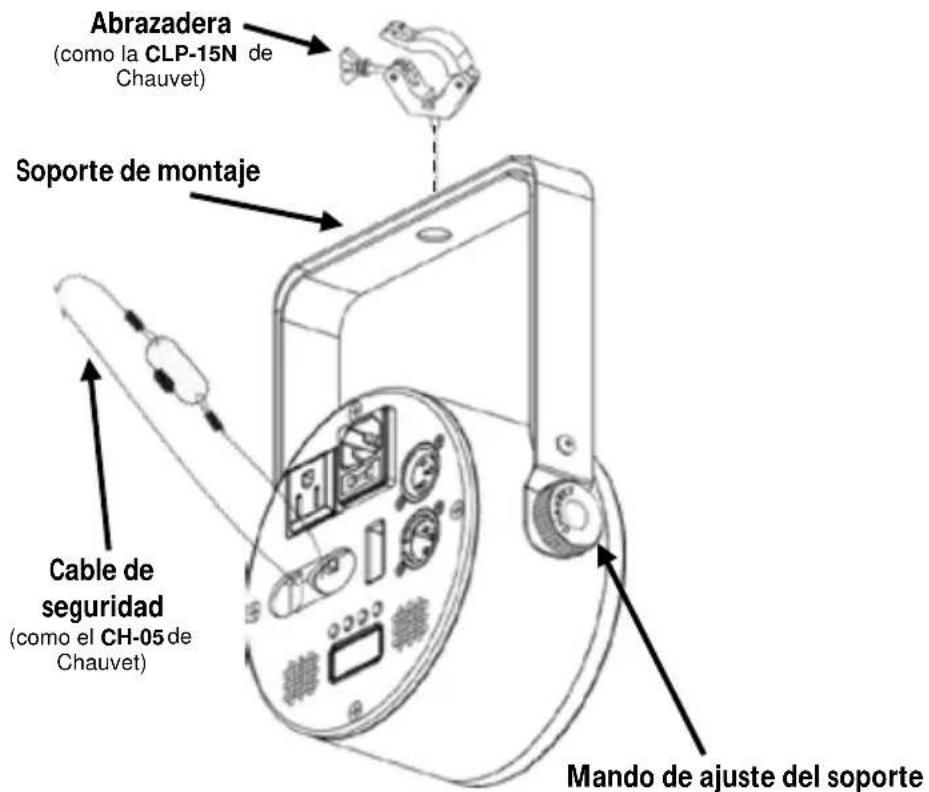

Diagrama de montaje
| Sale del menú o función actual | ||
| Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función | ||
| Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función | ||
| Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada |
Conectividad D-Fi™ USB
El SlimPAR™ T6 USB tiene la capacidad de convertirse en un receptor/transmisor D-Fi™ inalámbrico utilizando el D-Fi™ USB de CHAUVET® DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi™, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para funcionamiento del D-Fi™ USB en el Manual de usuario.
¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi™ USB en el puerto USB. Si lo hace, podría producir daños al producto.
Una vez conectado, el D-Fi™ USB tomará el control del producto. El DMX por cable, el control de pantalla manual/botones de menú y el | IRC-6 no estarán disponibles hasta que desconecte el D- Fi™ USB. Los niveles de prioridad son:
- D-Fi™ USB
- DMX por cable
- Mando a distancia IRC-6
- Control de pantalla manual/Botones de menú
Enlace DMX
El SlimPAR™ T6 USB puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com.
Dirección de inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 505.
Conexión Maestro/ Esclavo
El SlimPAR™ T6 USB usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.
IRC-6 (control remoto por infrarrojos)
El SlimPAR™ T6 USB es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET® DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetlighting.com.
Opciones de menú
| Nivel principal | Niveles de programación | Descripción | |
| 3-CH | d001–512 | Modo DMX de 3 canales | |
| 8-CH | d001–512 | Modo DMX de 8 canales | |
| C-- | C1 | (rojo) | Color estático |
| C2 | (verde) | ||
| C3 | (azul) | ||
| C4 | (cian) | ||
| C5 | (magenta) | ||
| C6 | (amarillo) | ||
| C7 | (blanco) | ||
| P-- (automático) | P1 | Programa de 3 colores (cambio) | |
| P2 | Programa de 3 colores (pulso) | ||
| P3 | Programa de 7 colores (cambio) | ||
| P4 | Programa de 7 colores (fundido) | ||
| S-- | S--1–100 | Velocidad de programa para P1–P4 | |
| Snd (activo por sonido) | Snd1 | Programa de 3 colores (activo por sonido) | |
| Snd2 | Programa de 7 colores (activo por sonido) | ||
| SenS | u--0–100 | Sensibilidad al sonido | |
| U-- | r000–255 | (rojo) | Colores estáticos personalizadosCombina rojo, verde y azul |
| g000–255 | (verde) | ||
| b000–255 | (azul) | ||
| dIM | OFF | Ajustes de velocidad de atenuador | |
| dIM1 | |||
| dIM2 | |||
| dIM3 | |||
| SEr | On | Activa o desactiva los infrarrojos | |
| OFF | |||
Valores DMX
| 8-CH | Canal | Función | Valor | Porcentaje/Configuración | |
| 1 | Rojo | 000 Ú 255 | 0–100% | ||
| 2 | Verde | 000 Ú 255 | 0–100% | ||
| 3 | Azul | 000 Ú 255 | 0–100% | ||
| 4 | Macros de color(tiene preferenciasobre C 1-3) | 000 Ú 015 | Sin función | ||
| 016 Ú 255 | Macros de color | ||||
| 5 | Estroboscopio(cuando el C 6 estáentre 000-031) | 000 Ú 015 | Sin función | ||
| 016 Ú 255 | Estroboscopio lento a rápido | ||||
| Velocidad deprograma(cuando el C 6 estáentre 032-223) | 000 Ú 255 | Velocidad de lenta a rápida | |||
| Sensibilidad alsonido (cuando elC 6 está entre224–255) | 000 Ú 010 | Sin función | |||
| 011 Ú 255 | Sensibilidad baja a alta | ||||
| 6 Modo | 000 Ú 031 | Sin función | |||
| 032 Ú 063 | Efecto pulso 0–100% | Canales 1-3 deben estaractivos | |||
| 064 Ú 095 | Efecto pulso 100%–0% | ||||
| 096 Ú 127 | Efecto pulso 100%–0%–100% | ||||
| 128 Ú 159 | Transición fade automática | ||||
| 160 Ú 191 | Transición instantánea automática(3 colores) | ||||
| 192 Ú 223 | Transición instantánea automática(7 colores) | ||||
| 224 Ú 255 | Modo activación por sonido | ||||
| 7 | Atenuador | 000 Ú 255 | 0–100% | ||
| 8 | Velocidadatenuador | 000 Ú 051 | Ajuste de la velocidad del atenuador desdela pantalla | ||
| 052 Ú 101 | Modo velocidad del atenuador apagado | ||||
| 102 Ú 152 | Modo velocidad del atenuador 1 rápida | ||||
| 153 Ú 203 | Modo velocidad del atenuador 2 intermedia | ||||
| 204 Ú 255 | Modo velocidad del atenuador 3 lenta | ||||
| 3-CH | Canal | Función | Valor | Porcentaje/Configuración | |
| 1 | Rojo | 000 Ú 255 | 0–100% | ||
| 2 | Verde | 000 Ú 255 | 0–100% | ||
| 3 | Azul | 000 Ú 255 | 0–100% | ||
