Tipo de producto	Soporte para iluminación
Marca	Chauvet
Modelo	CP Rack
Capacidad de carga máxima	450 kg
Altura ajustable	Sí, bastidores en H extensibles
Apilable	Sí, hasta 2 unidades
Número de tubos	4
Número de bastidores en H	2
Número de rieles laterales	2
Número de bases	8
Accesorios incluidos	Guía de referencia rápida, cubierta
Tipo de fijación	Pasadores de seguridad, clips de seguridad
Uso previsto	Soporte para proyectores y equipos de iluminación
Condiciones ambientales	Evitar entornos extremos (marino/salino, temperaturas fuera de rango, inundación)
Instrucciones de seguridad	Incluidas en el manual
Extensión posible	Bastidores en H extensibles para duplicar la altura
Pinzas orientables	Sí, para fijar los tubos a los bastidores en H

Preguntas frecuentes - CP Rack Chauvet

¿Cómo instalar el CP Rack?

Para instalar el CP Rack, levante cada riel lateral retirando los pasadores de la base, luego bloquee en posición vertical. Fije los tubos a los bastidores en H con las pinzas. Asegúrese de que todos los puntos de fijación estén bien apretados. Consulte el manual para obtener detalles completos.

¿Cuál es la capacidad de carga máxima del CP Rack?

La capacidad de carga máxima es de 450 kg. No exceda nunca este límite para evitar cualquier riesgo de seguridad.

¿Puedo apilar dos CP Rack?

Sí, es posible apilar hasta 2 unidades en altura. Asegúrese de fijar bien los racks entre sí para garantizar la estabilidad.

¿Cómo extender los bastidores en H?

Retire los clips de seguridad y los pasadores, extienda o baje el pasador a la altura deseada, luego reinserte los clips y pasadores para estabilizar. Esto permite duplicar la altura del rack.

¿Cómo fijar los tubos a los bastidores en H?

Asegúrese de que la pinza esté orientada hacia abajo, luego presione firmemente sobre la barra horizontal del bastidor en H hasta que esté bien fijada. Repita para cada tubo.

¿Cuáles son las precauciones de seguridad a seguir?

No instalar en entornos extremos (marino/salino, temperaturas fuera de rango, inundación). Detenga inmediatamente el uso en caso de problema grave. Verifique regularmente las fijaciones.

¿Qué hacer en caso de problema de funcionamiento?

Detenga inmediatamente de usar el producto y contacte a un técnico calificado. No intente reparar usted mismo sin haber consultado el manual.

¿Cómo transportar el CP Rack?

Para el transporte, monte los dispositivos en posición vertical con las lentes hacia abajo y los seguros de panorámica e inclinación engranados para evitar tensiones excesivas.

¿Qué accesorios están incluidos con el CP Rack?

El contenido de la caja incluye: el CP Rack, una Guía de referencia rápida y una cubierta.

¿Puedo usar el CP Rack en exteriores?

Evite una instalación permanente en entornos exteriores extremos (marino/salino, inundación, nieve). Para un uso temporal, asegúrese de que las condiciones estén dentro de los rangos de temperatura especificados.

MANUAL DE USUARIO CP Rack Chauvet

GUÍA DE REFERENCIA RÁPIDA

ES

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento del CP Rack.

- NO HACER:

- Instalar permanentemente en el exterior en lugares con condiciones ambientales extremas. Esto incluye, pero no se limita a:

• Exposición a un entorno marino/salino (a menos de 3 millas de una masa de agua salada).
• Lugares donde las temperaturas normales superan los rangos de temperatura de este manual.
• Lugares propensos a las inundaciones o a quedar enterrados en la nieve.
• Otras zonas en las que el producto esté sometido a radiaciones extremas o a sustancias cáusticas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Qué se incluye

- Guía de referencia rápida

Simbolos

Símbolo Significado

Instalación, configuración o información sobre funcionamiento crítica. Hacer caso omiso de esta información puede hacer que el producto no funcione, que se averíe, o causar daños al usuario.

Instalación o información de configuración importante. El producto puede no funcionar correctamente si esta información no se usa.

Información útil.

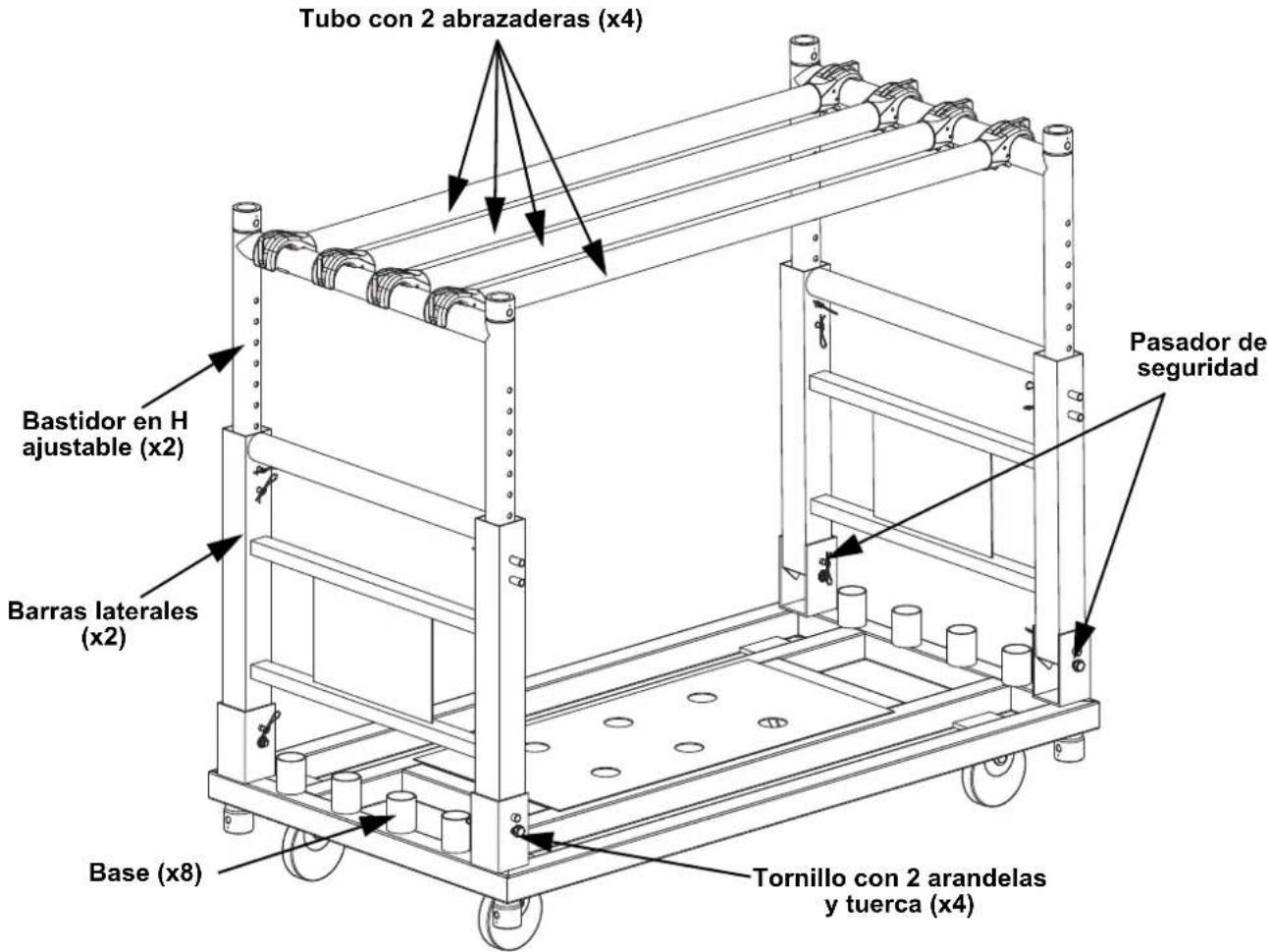

Descripción del producto

Montaje

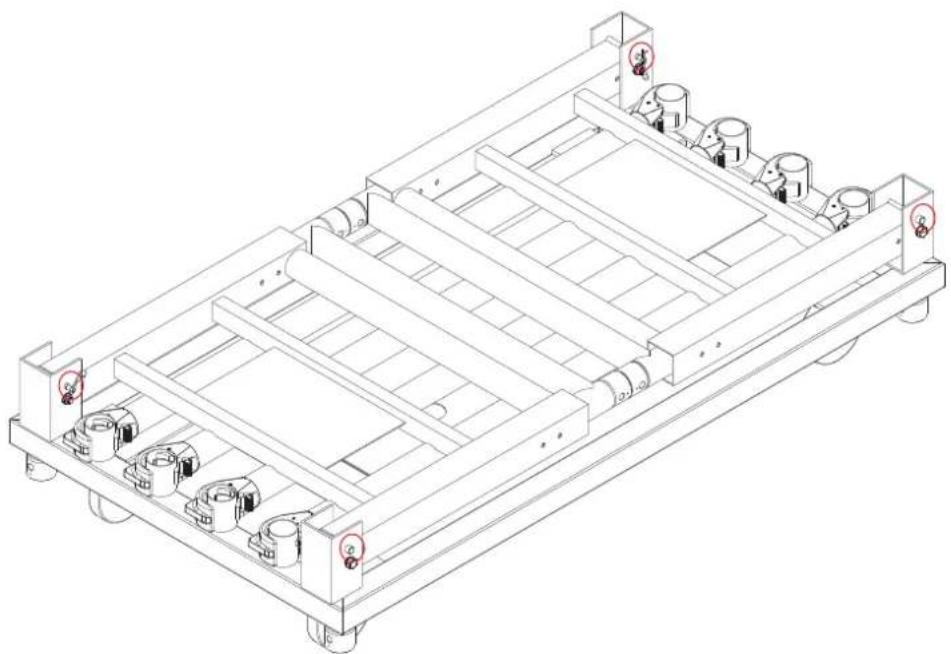

1. Para comenzar el montaje:

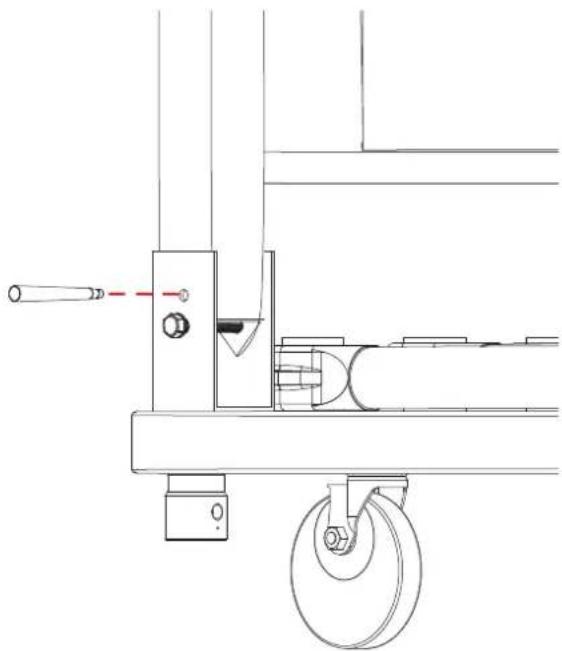

a. Levante cada barra lateral del CP Rack retirando los pasadores de la base de cada barra lateral.

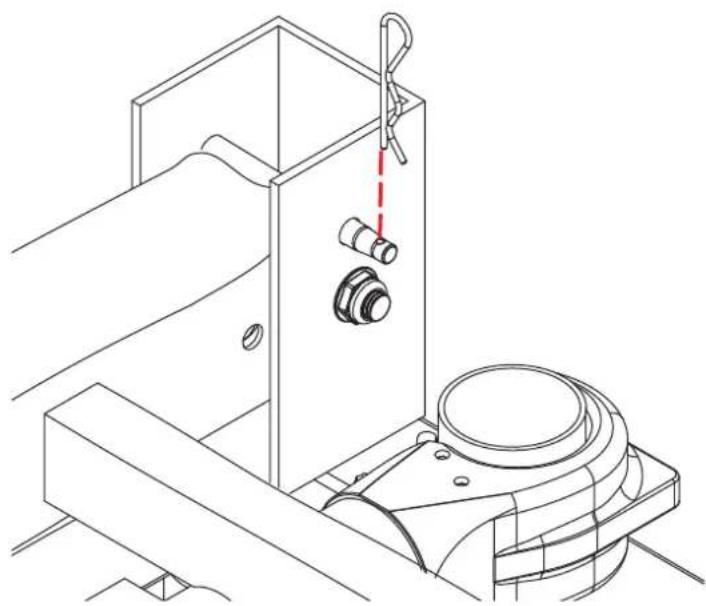

b. Para extraer el pasador, retire primero el clip de seguridad.

Es posible retirar los dos bastidores en H del CP Rack. Después los bastidores en H pueden colgarse de un armazón.

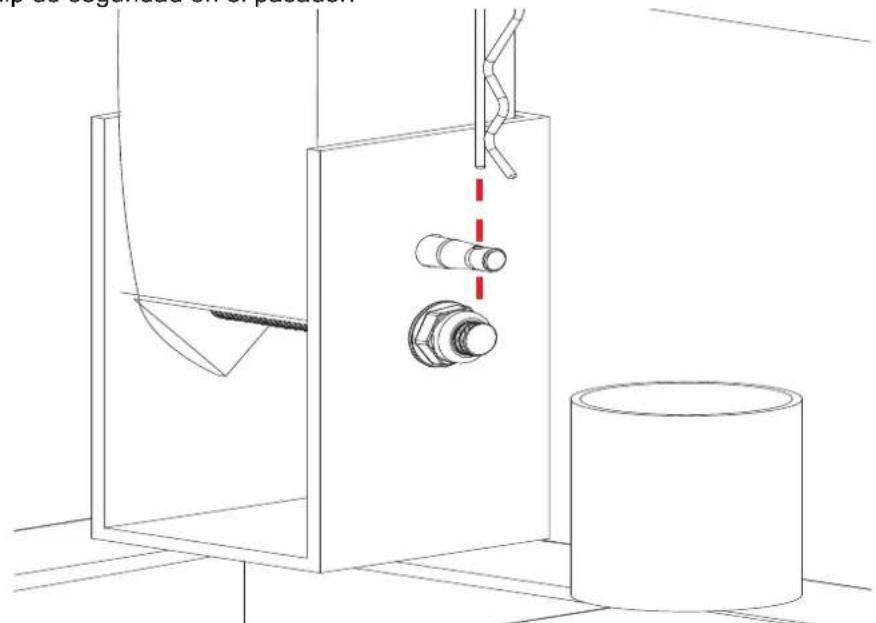

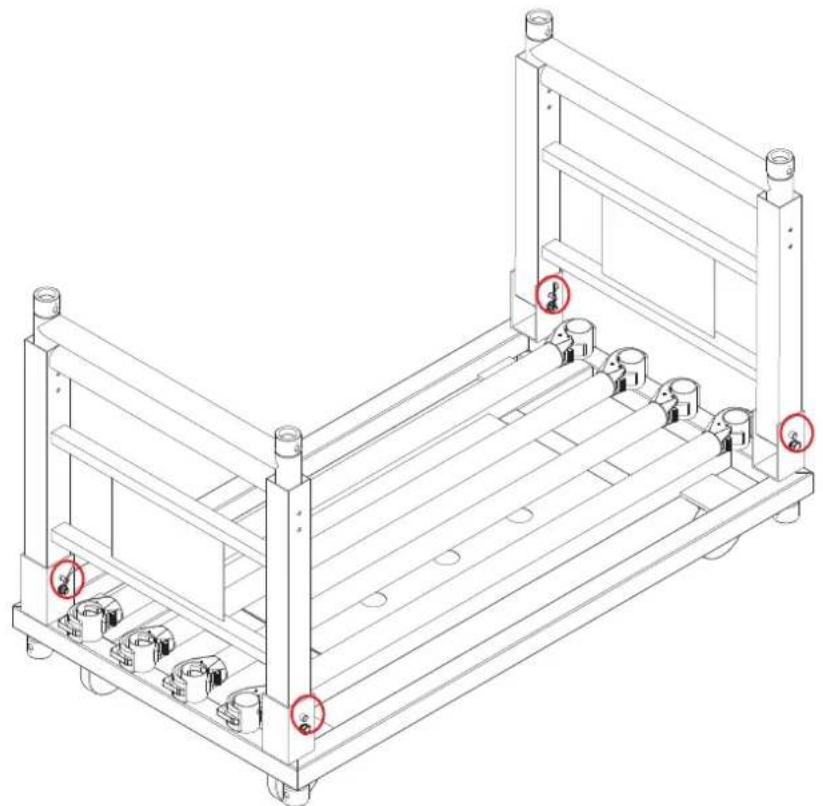

f. Inserte el pasador para bloquear la barra lateral en posición vertical.

g. Inserte el clip de seguridad en el pasador.

h. Repita los pasos 1-f y 1-g con todas las bases para bloquear las barras laterales.

¡Advertencia! Asegúrese de que todos los puntos de fijación estén completamente apretados. Si no lo hace, puede provocar riesgos para la seguridad.

1. Para separar los tubos de las bases:

a. Suelte la abrazadera presionando el interruptor.

c. Repita el proceso con la otra abrazadera para liberar completamente el tubo.

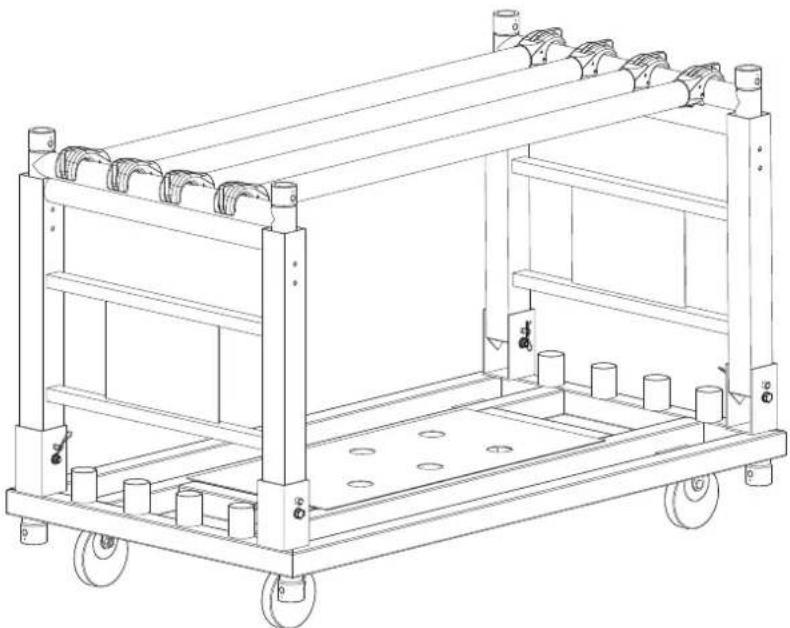

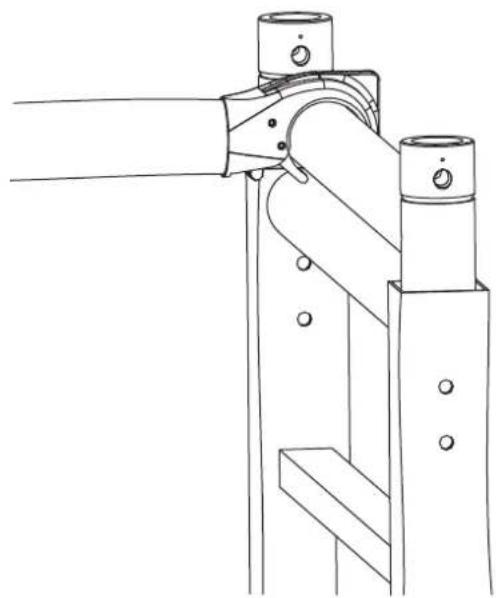

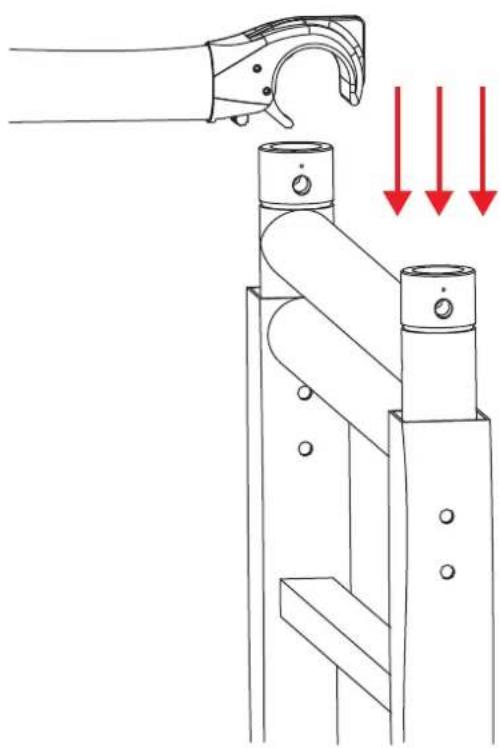

1. Para conectar los tubos a los bastidores en H:

a. Asegúrese de que la abrazadera esté orientada hacia abajo y presiónela sobre la barra horizontal del bastidor en H.

b. Asegúrese de que la abrazadera esté firmemente sujeta al bastidor en H.

c. Repita los pasos anteriores con los demás tubos que desee:

La capacidad de carga máxima de este producto es de 450 kg. No supere este peso, ya que de lo contrario puede provocar riesgos para la seguridad.

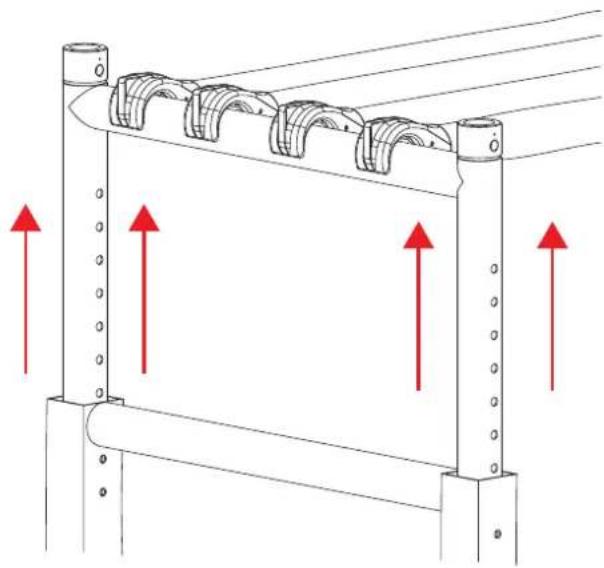

1. Es posible ampliar los bastidores en H para duplicar la altura del CP Rack. Para ampliar los bastidores en H:

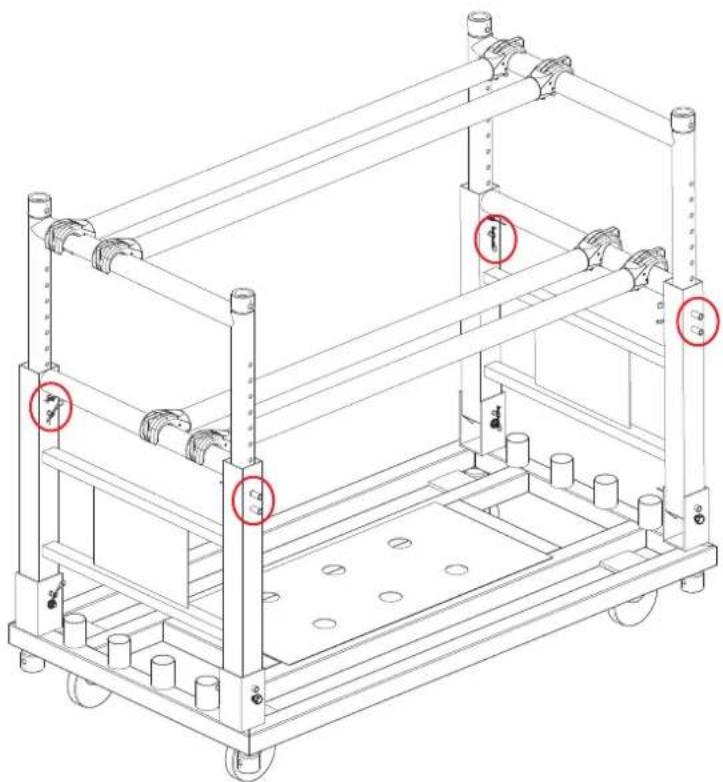

a. Retire los clips de seguridad que bloquean el bastidor en H en su sitio.

b. Extienda o baje el pasador hasta la altura deseada.

c. Vuelva a colocar los clips de seguridad y los pasadores para estabilizar los bastidores en H a la altura deseada.

Es posible apilar otro CP Rack sobre este producto. El apilado máximo en altura es de 2 productos.

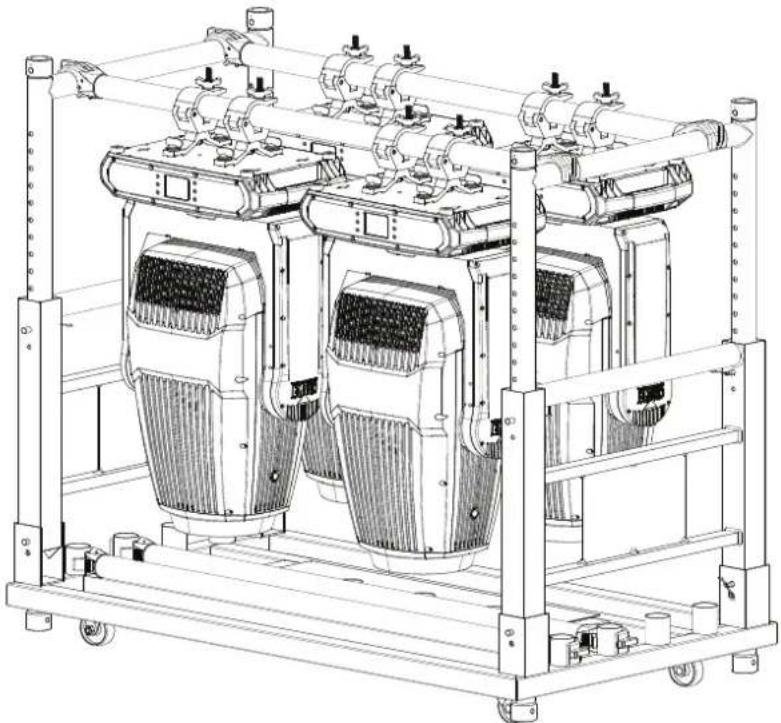

Transporte en armazón o bastidores

Cuando transporte dispositivos en armazones y bastidores de transporte preinstalados, monte los dispositivos en posición vertical con los lentes hacia abajo y los bloqueos de giro e inclinación activados. Esto permite evitar tensiones indebidas en los bloqueos de inclinación y limitar la cantidad de rebote fuera del eje en los componentes internos.
