MANUAL DE USUARIO ÉPIX Flex Drive Chauvet

La Guía de Referencia Rápida (GRR) del ÉPIX Flex Drive contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene ninguna pieza reparable por el usuario.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• Para evitar un desgaste innecesario y para alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.
• CUIDADO: cuando traslade el producto entre ambientes de temperatura extrema (p. ej., desde un camión frío a una sala de fiestas húmeda y caliente) se puede formar condensación en la electrónica interna del producto. Para evitar que se produzca un fallo, deje que el producto se aclimate totalmente al entorno antes de conectar la alimentación.

- CUIDADO: la carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

- NO ponga en funcionamiento este producto si la carcasa, puertos o cables parecen dañados.

- NO conecte este producto a un atenuador o reostato.

- Sustituya el fusible con uno del mismo tipo y categoría.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

- ÉPIX Flex Drive • Cable de alimentación • Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.

4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

5. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.

Conexiones de señal

Puede enlazar el ÉPIX Flex Drive a un controlador o software controlador usando una conexión DMX de 5 pines o una conexión Ethernet. Si está usando otros productos compatibles con Art-Net™, sACN o DMX con el ÉPIX Flex Drive, puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Personalidades de control

EI ÉPIX Flex Drive utiliza DMX, Art-Net™ y sACN para sus personalidades de control:

Personalidad Canales Descripción
17 Channel 17
34 Channel 17 por salida	Habilita que se pueda asignar dirección a los puertos de salida de forma independiente para control individual de 17 canales
Pixel 720 por ÉPIX Flex 20	Control de píxel completo. Solo 170 LED son accesibles por DMX. Es necesario utilizar un protocolo Ethernet (Art-NetTM o sACN) con múltiples universos para acceder a todos los LED conectados.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión ethernet sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com.

Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN.

Conexión DMX

El ÉPIX Flex Drive funcionará con un controlador DMX usando una conexión serie DMX de 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El ÉPIX Flex Drive admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

EI ÉPIX Flex Drive también es compatible con RDM a través de Art-Net™.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea de abrazaderas de montaje CHAUVET Professional, visite http://trusst.com/products.

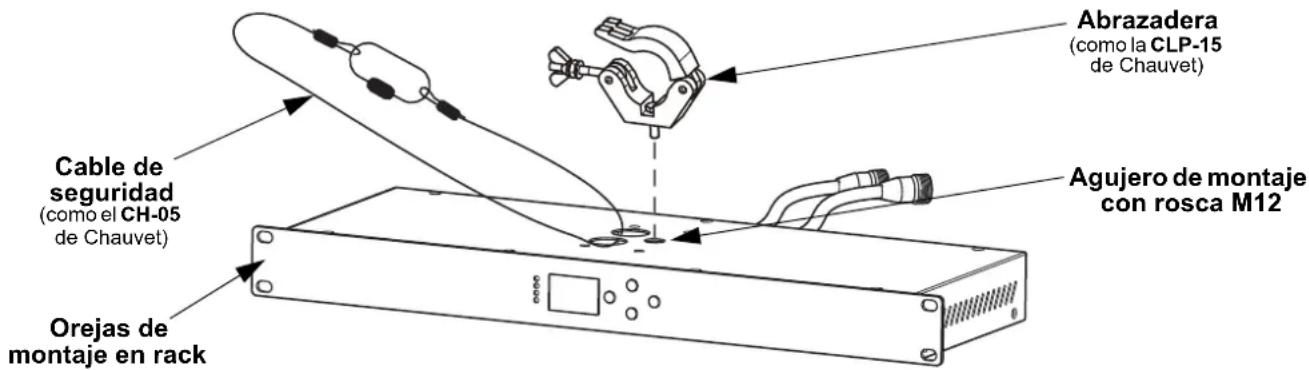

Diagrama de montaje

Abrazadera (como la CLP-15 de Chauvet) Cable de seguridad (como el CH-05 de Chauvet) Orejas de montaje en rack Agujero de montaje con rosca M12

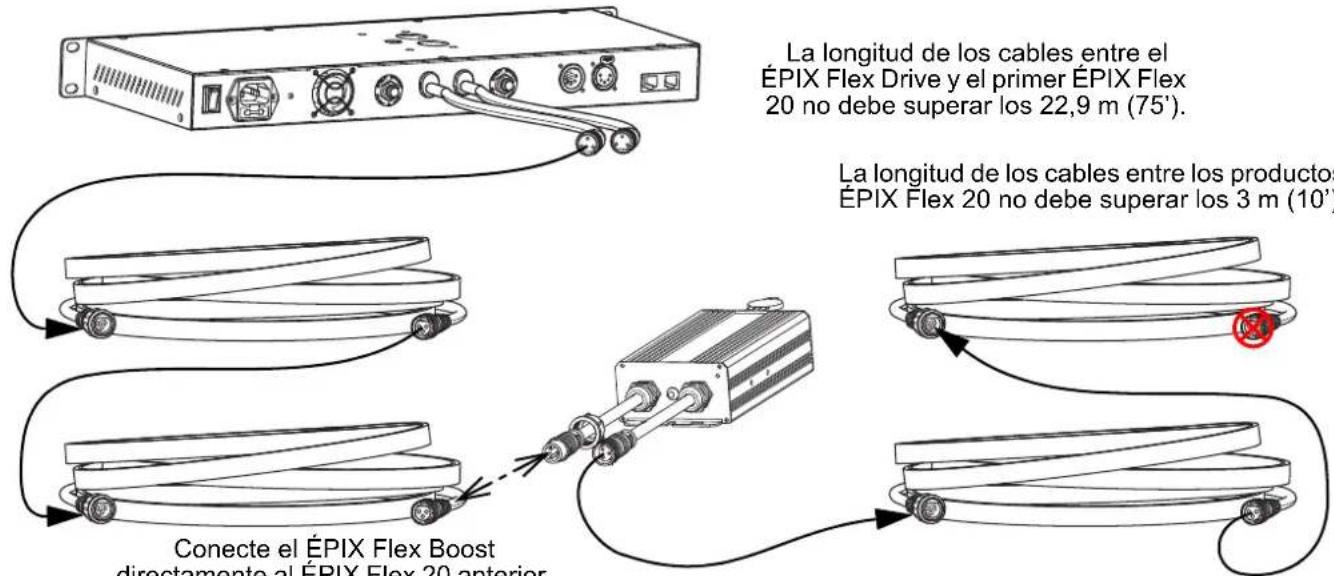

Conexión de productos ÉPIX Flex

El ÉPIX Flex Drive es la fuente de alimentación para la serie de productos ÉPIX Flex. Cada producto se debe alimentar en cadena en serie. Esta fuente de alimentación es capaz de alimentar hasta 1.920 LED (960 desde cada puerto).

La longitud de los cables entre el ÉPIX Flex Drive y el primer ÉPIX Flex 20 no debe superar los 22,9 m (75') La longitud de los cables entre los productos ÉPIX Flex 20 no debe superar los 3 m (10') Conecte el ÉPIX Flex Boost directamente al ÉPIX Flex 20 anterior

La longitud de los cables entre el ÉPIX Flex Boost y el siguiente ÉPIX Flex 20 no debe superar los 1,5 m (5').

El ÉPIX Flex Drive puede admitir 2 productos ÉPIX Flex 20 con cada puerto por sí mismo, para un total de 4 productos ÉPIX Flex 20.

Conecte un ÉPIX Flex Boost después del segundo producto ÉPIX Flex 20 en cada puerto para que el ÉPIX Flex Drive pueda admitir 2 productos ÉPIX Flex 20 adicionales con cada puerto. Esto aumenta el total a 8 productos ÉPIX Flex 20 (4 por puerto).

El orden de conexión recomendado desde cada puerto del ÉPIX Flex Drive es el siguiente:

1. Puerto del ÉPIX Flex Drive

2. ÉPIX Flex 20

3. ÉPIX Flex 20

4. ÉPIX Flex Boost

5. ÉPIX Flex 20

6. ÉPIX Flex 20 (final)

- Asegúrese de que la longitud de los cables entre cada puerto del ÉPIX Flex Drive y el siguiente ÉPIX Flex 20 no supere los 22,9 m (75').

- Asegúrese de que la longitud de los cables entre cada ÉPIX Flex 20 no supere los 3 m (10').

- Asegúrese de que el ÉPIX Flex Boost esté conectado directamente al ÉPIX Flex 20 anterior.

- Asegúrese de que la longitud de los cables entre el ÉPIX Flex Boost y el siguiente ÉPIX Flex 20 no supere los 1,5 m (5').

Utilice EXCLUSIVAMENTE cables CHAUVET Professional con el ÉPIX Flex Drive. Para conocer nuestra línea de cables compatibles con el ÉPIX Flex Drive, visite https://www.chauvetprofessional.com/accessories.

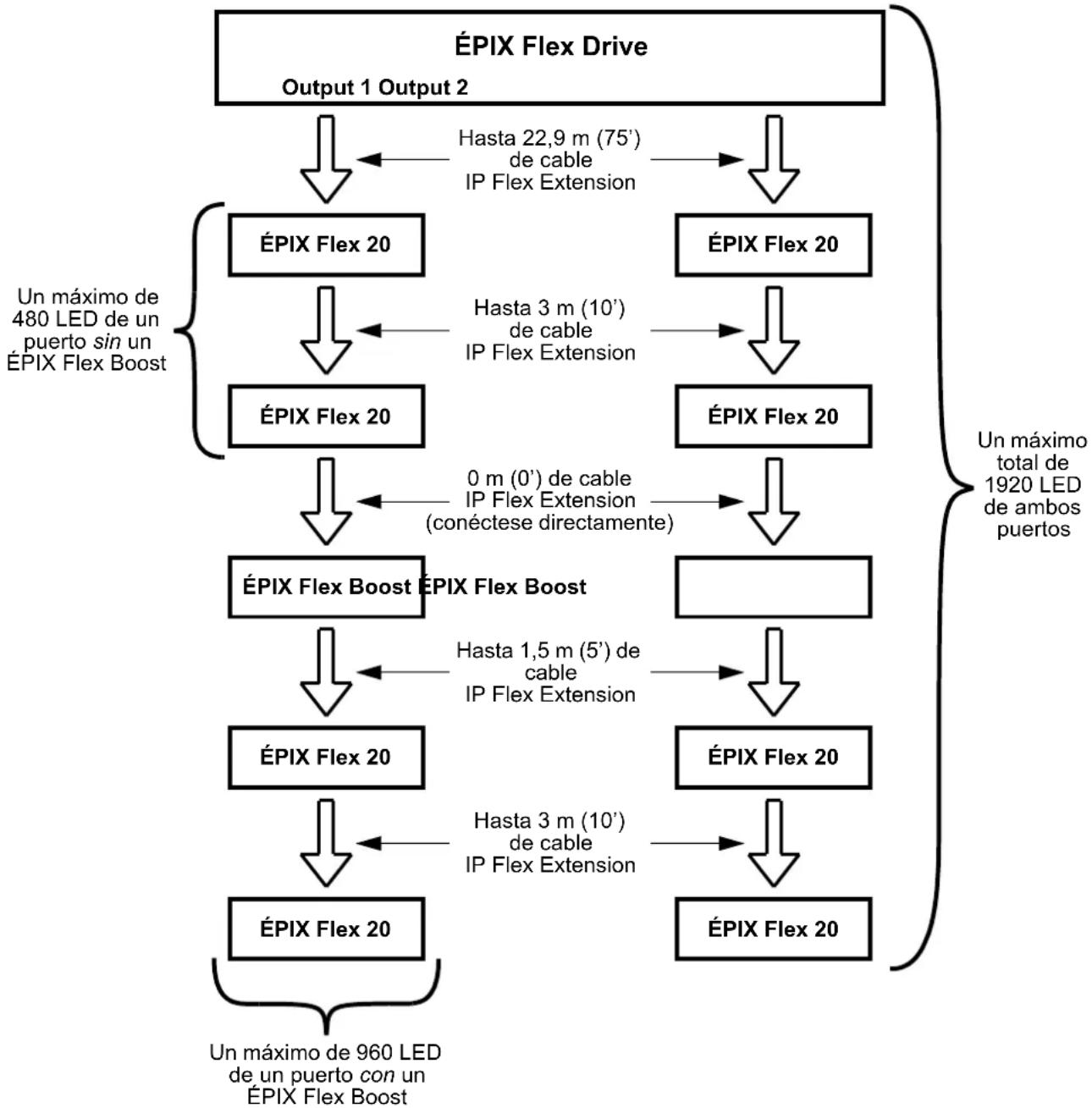

Diagrama de flujo de productos ÉPIX Flex

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Consulte la página del producto ÉPIX Flex Drive en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel principal	Niveles de Programación Descripción
1.Operating Mode	1.Standalone			Selecciona el protocolo de control
	2.Art-Net
	3.sACN
	4.DMX
2.Personality	1.17 Channel			Establece la personalidad de control (ver Personalidades de control)
	2.34 Channel
	3.Pixel
3.Port Setup	1.Output 1	1.DMX Start Address	1-496 Establece la dirección de inicio para la Output 1
		2.Network Universe	0-256	Establece el más bajo de los universos consecutivos al que se asigna la Output 1 (rango determinado por el Operating Mode)
		3.LED Quantity	1-960 Establece el número de LED controlados por la Output 1
	2.Output 2	1.DMX Start Address	1-496	Establece la dirección de inicio para la Output 2 en el modo 34 Channel en el modo Pixel
		2.Network Universe	0-256	Establece el más bajo de los universos consecutivos al que se asigna la Output 2 (rango determinado por el Operating Mode)
		3.LED Quantity	1-960 Establece el número de LED controlados por la Output 2
4.Set IP Mode	1.Manual IP	Establece una dirección IP personalizada (0-255)
	2.Static IP Establece una dirección IP preconfigurada
5.Set Netmask	A. 255.000.000.000			Establece la máscara de redB. 255.255.000.000
	C. 255.255.255.000
6.Standalone Mode	1.User Color	1.Red:	000-255	Combina rojo, verde y azul para formar un color personalizado
		2.Green:
		3.Blue:
	2.Preset Color	1.Red		Colores estáticos preconfigurados
		2.Green
		3.Blue
		4.Cyan
		5.Magenta
		6.Yellow
		7.White
	3.Automatic	1.Program: 000-042 Selección a un programa automático
		2.Speed: 000-100 Establece la velocidad del programa automático
7.Set LCD Backlight	On Iluminación de la pantalla siempre encendida
	30s			Apaga la retroiluminación de la pantalla tras 30 segundos de inactividad
8.Set Display	Normal			Rota la pantalla 180°
	Inverted
9.Factory Reset	NO			Restablece el producto a los valores de fábrica
	YES
10.Fixture UID	Muestra el identificador único del dispositivo
11.Firmware Version	B__ V__			Muestra la versión actual de firmware

Valores de Control
17 Channel/34 Channel

Canal Función Valor Porcentaje/Configuración
1	Atenuador maestro	000 ⇔ 255	0–100%
2	Rojo en primer plano	000 ⇔ 255	0–100%
3	Verde en primer plano	000 ⇔ 255	0–100%
4	Azul en primer plano	000 ⇔ 255	0–100%
5	Estroboscopio en primer plano	000 ⇔ 010 in función
		011 ⇔ 050	Estroboscopio, lento a rápido
		051 ⇔ 090	Estroboscopio aleatorio, lento a rápido
		091 ⇔ 140	Estroboscopio aleatorio sincronizado, lento a rápido
		141 ⇔ 255	Reservado para uso futuro
6	Fondo rojo	000 ⇔ 255	0–100%
7	Fondo verde	000 ⇔ 255	0–100%
8	Fondo azul	000 ⇔ 255	0–100%
9 Fondo estroboscopio		000 ⇔ 010in función
		011 ⇔ 050	Estroboscopio, lento a rápido
		051 ⇔ 090	Estroboscopio aleatorio, lento a rápido
		091 ⇔ 140	Estroboscopio aleatorio sincronizado, lento a rápido
		141 ⇔ 255	Reservado para uso futuro
10	Programa en primer plano	000	Sin función
		001 ⇔ 020	Programa automático 0
		021 ⇔ 040	Programa automático 1
		041 ⇔ 060	Programa automático 2
		061 ⇔ 065	Programa automático 3
		066 ⇔ 080	Programa multicolor
		081 ⇔ 100	Programa de fade de color 1
		101 ⇔ 120	Programa de fade de color 2
		121 ⇔ 140	Programa de fade de color 3
		141 ⇔ 255	Reservado para uso futuro
11	Velocidad en primer plano	000 ⇔ 255	Velocidad del programa en primer plano, lento a rápido
12	Offset en primer plano	000 ⇔ 255	Retardo del offset del programa en primer plano, corto a largo
13	Programa de fondo	000	Sin función
		001 ⇔ 020	Programa automático 0
		021 ⇔ 040	Programa automático 1
		041 ⇔ 060	Programa automático 2
		061 ⇔ 065	Programa automático 3
		066 ⇒ 255	Reservado para uso futuro
14	Velocidad de fondo	000 ⇔ 255	Velocidad del programa de fondo, lento a rápido
15	Offset de fondo	000 ⇔ 255	Retardo del offset del programa de fondo, corto a largo
16	Sin función	000 ⇔ 255	Sin función
17	Modo de prueba	000 ⇔ 020 $in función
		021 ⇔ 030	Prueba 1 (blanco)
		031 ⇔ 040	Prueba 2 (fade de color)
		041 ⇔ 050	Prueba 3 (recorrido de color)
		051 ⇔ 060	Prueba 4 (rojo)
		061 ⇔ 070	Prueba 5 (verde)
		071 ⇔ 080 Prueba 6 (azul)
		081 ⇔ 255	Reservado para uso futuro

- El modo 34 Channel es idéntico al modo 17 Channel.

- En el modo 17 Channel, Output 2 recibe la misma dirección que Output 1.

- En el modo 34 Channel, Output 2 se le puede asignar una dirección independiente de Output 1.

Pixel

Canal Función Valor Porcentaje/Configuración
1	Rojo 1	000 ⇔ 255	0–100%
2	Verde 1	000 ⇔ 255	0–100%
3	Azul 1	000 ⇔ 255	0–100%
4	Rojo 2	000 ⇔ 255	0–100%
5	Verde 2	000 ⇔ 255	0–100%
6	Azul 2	000 ⇔ 255	0–100%
... ... ... ...
505	Rojo 169	000 ⇔ 255	0–100%
506	Verde 169	000 ⇔ 255	0–100%
507	Azul 169	000 ⇔ 255	0–100%
508	Rojo 170	000 ⇔ 255	0–100%
509	Verde 170	000 ⇔ 255	0–100%
510	Azul 170	000 ⇔ 255	0–100%
511	Rojo 171	000 ⇔ 255	0–100% (no accesible por DMX)
512	Verde 171	000 ⇔ 255	0–100% (no accesible por DMX)

- Solo 170 LED son accesibles por DMX en el modo Pixel.

- Es necesario utilizar un protocolo Ethernet (Art-Net™ o sACN) con múltiples universos para acceder a todos los LED conectados en modo Pixel.
