GEBRUIKSAANWIJZING ÉPIX Flex Drive Chauvet

Over deze handleiding

De ÉPIX Flex Drive Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, poorten of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

- ÉPIX Flex Drive • Stroomsnoer • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.

4. Plaats de zekeringhouder terug en steek de stekker er weer in.

5. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.

Signaal-verbindingen

U kunt de ÉPIX Flex Drive aansluiten op een controller of controllersoftware met behulp van een 5-pins DMX-aansluiting of een ethernetverbinding. Bij het gebruik van andere Art-Net™, sACN of DMX-compatible producten met de ÉPIX Flex Drive, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Aansturings-persoonlijkheden

De ÉPIX Flex Drive gebruikt DMX, Art-Net™, en sACN voor haar aansturings-persoonlijkheden:

Persoonlijkheid	Kanalen	Beschrijving
17 Channel	17	Dimmer, RGB-regeling, stroboscoop, automatische programma's, programmasnelheid, en offset voor voorgrond en achtergrond, testmodus
34 Channel	17 per uitgang	Zorgt ervoor dat uitvoerpoorten afzonderlijk geadresseerd kunnen worden voor individuele 17-kanaals besturing
Pixel	720 per ÉPIX Flex 20	Volledige pixelregeling. Met DMX zijn slechts 170 LED's toegankelijk. Er moet een ethernetprotocol (Art-NetTM of sACN) met meerdere universa gebruikt worden voor toegang tot alle aangesloten LED's.

Art-Net™-aansluiting

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een ethernet-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com.

Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN-aansluiting

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk.

DMX-aansluiting

De ÉPIX Flex Drive kan met een DMX-controller werken met een 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De ÉPIX Flex Drive ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.comvoor meer informatie.

De ÉPIX Flex Drive ondersteunt ook RDM via Art-Net™.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze CHAVET Professional-serie montageklemmen naar http://trusst.com/products.

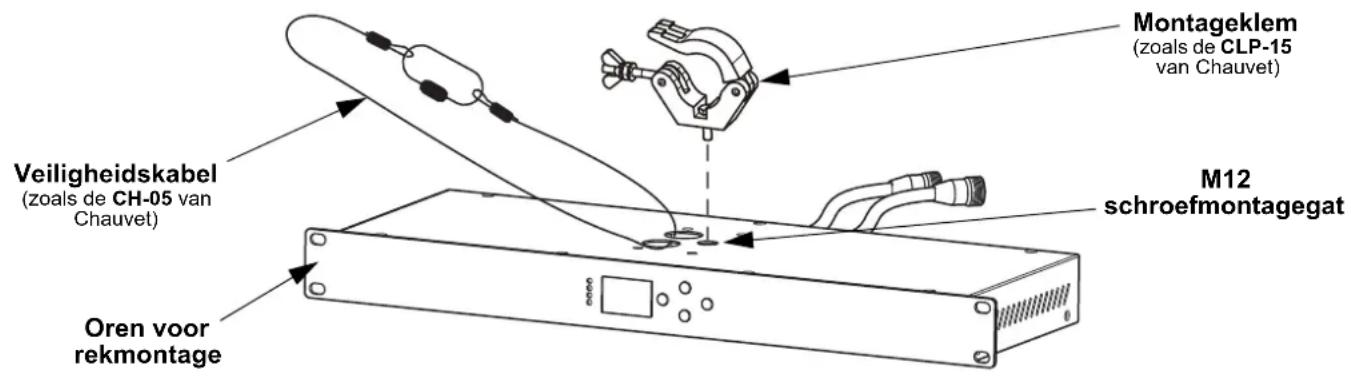

Montagediagram

Montageklem (zoals de CLP-15 van Chauvet) Veiligheidskabel (zoals de CH-05 van Chauvet) M12 schroefmontagegat Oren voor rekmontage

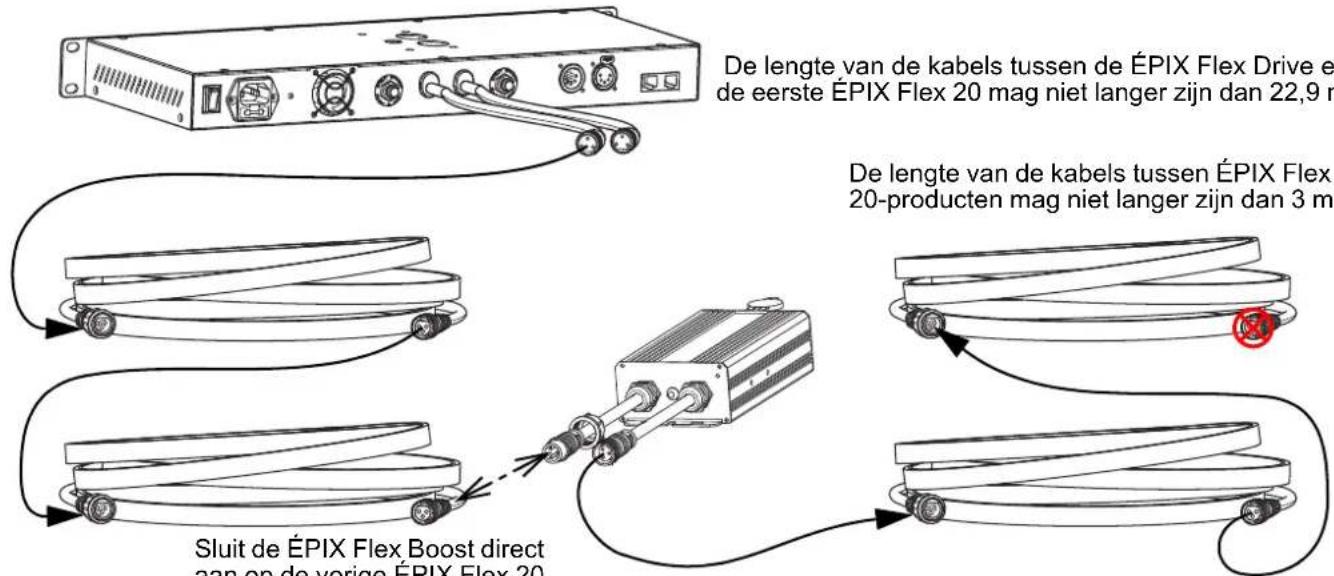

Verbinden van ÉPIX Flex-producten

De ÉPIX Flex Drive is de voeding voor de ÉPIX Flex-serie producten. Elk product moet in serie zijn verbonden. Deze voeding kan tot 1920 LED-lampen voeden (960 vanaf elke poort).

De lengte van de kabels tussen de ÉPIX Flex Drive e de eerste ÉPIX Flex 20 mag niet langer zijn dan 22,9 m De lengte van de kabels tussen ÉPIX Flex 20-producten mag niet langer zijn dan 3 m Sluit de ÉPIX Flex Boost direct aan op de vorige ÉPIX Flex 20

De lengte van de kabels tussen de ÉPIX Flex Boost en de eerste ÉPIX Flex 20 mag niet langer zijn dan 1,5 m.

De ÉPIX Flex Drive kan zelf tot 2 ÉPIX Flex 20-producten met elke poort ondersteunen, voor een totaal van 4 ÉPIX Flex 20-producten.

Sluit een ÉPIX Flex Boost na het tweede ÉPIX Flex 20-product op elke poort aan om de ÉPIX Flex Drive in staat te stellen om met elke poort 2 ÉPIX Flex 20-producten te ondersteunen. Dit verhoogt het totaal tot 8 ÉPIX Flex 20-producten (4 per poort).

De aanbevolen aansluitingsvolgorde vanaf elke poort van de ÉPIX Flex Drive is als volgt:

1. ÉPIX Flex Drive-poort

2. ÉPIX Flex 20

3. ÉPIX Flex 20

4. ÉPIX Flex Boost

5. ÉPIX Flex 20

6. ÉPIX Flex 20 (einde)

- Zorg ervoor dat de lengte van de kabels tussen elke ÉPIX Flex Drive-poort en de eerste ÉPIX Flex 20 niet langer is dan 22,9 m.

- Zorg ervoor dat de lengte van de kabels tussen elke ÉPIX Flex 20 niet langer is dan 3 m.

• Zorg ervoor dat de ÉPIX Flex Boost direct op de vorige ÉPIX Flex 20 aangesloten is.

- Zorg ervoor dat de lengte van de kabels tussen de ÉPIX Flex Boost en de volgende ÉPIX Flex 20 niet langer is dan 1,5 m.

Gebruik UITSLUITEND kabels van CHAUVET Professional met de ÉPIX Flex Drive. Voor ons assortiment kabels dat compatibel is met de ÉPIX Flex Drive, gaat u naar https://www.chauvetprofessional.com/accessories.

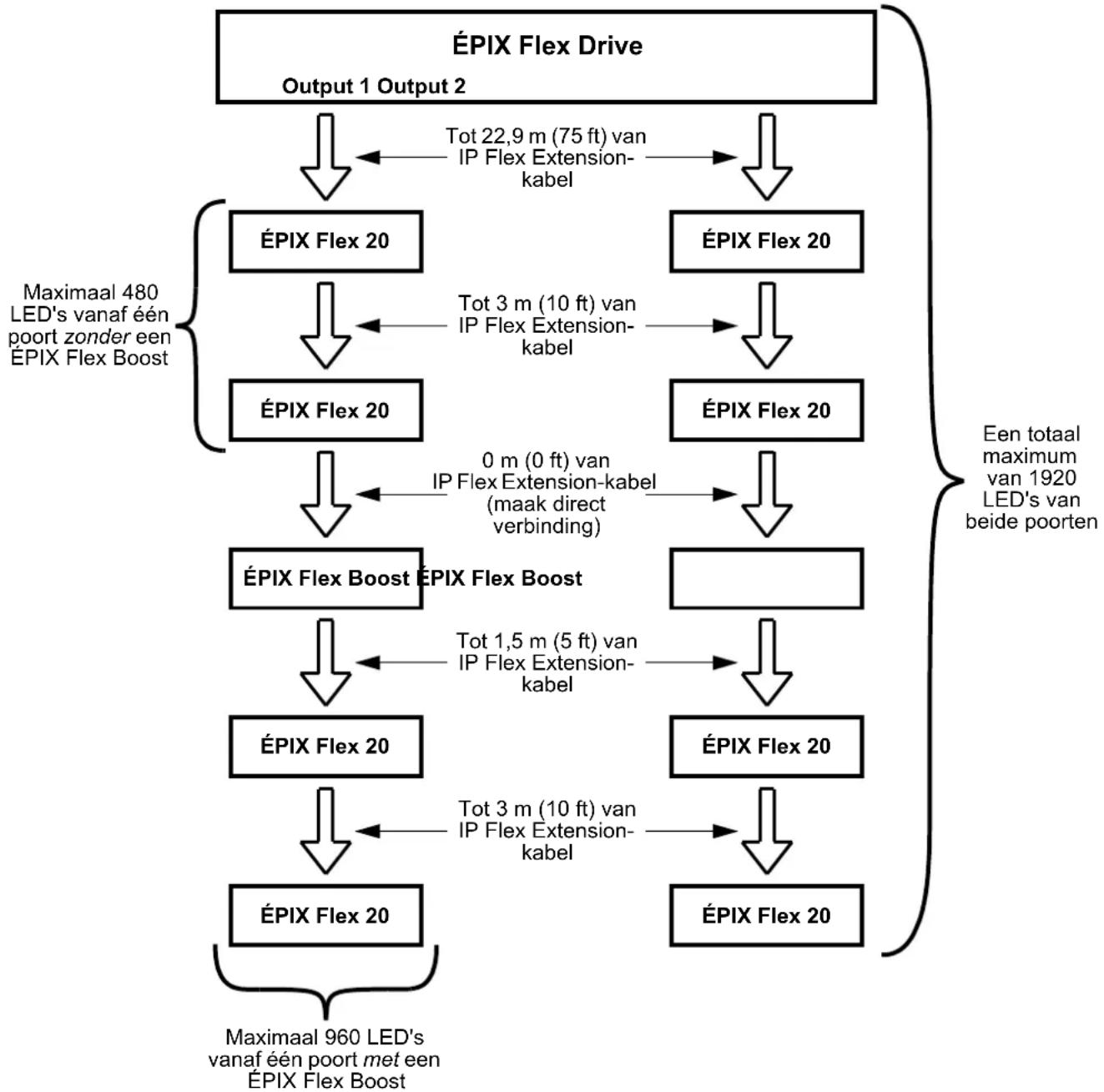

Stroomschema van ÉPIX Flex-producten

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Raadpleeg de productpagina van ÉPIX Flex Drive op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
1.Operating Mode	1.Standalone			Selecteert het besturingsprotocol
	2.Art-Net
	3.sACN
	4.DMX
2.Personality	1.17 Channel			Stelt de aansturingspersoonlijkheid in (zie Aansturings-persoonlijkheden)
	2.34 Channel
	3.Pixel
3.Port Setup	1.Output 1	1.DMX Start Address	1-496 Stelt het startadres voor Output 1 in
		2.Network Universe	0-256	Stelt de laagste van de opeenvolgende universa in waar Output 1 aan is toegewezen (bereik bepaald door de bedrijfsmodus)
		3.LED Quantity	1-960	Stelt het aantal LED's in dat door Output 1 aangestuurd wordt
	2.Output 2	1.DMX Start Address	1-496	Stelt het startadres voor Output 2 in 34 Channel-modus en Pixel-modus
		2.Network Universe	0-256	Stelt de laagste van de opeenvolgende universa in waar Output 2 aan is toegewezen (bereik bepaald door de bedrijfsmodus)
		3.LED Quantity	1-960	Stelt het aantal LED's in dat door Output 2 aangestuurd wordt
4.Set IP Mode	1.Manual IP	Stelt een aangepast IP-adres in (0-255)
	2.Static IP Stelt het vooringesteld IP-adres in
5.Set Netmask	A. 255.000.000.000			Stelt het netmasker inB. 255.255.000.000
	C. 255.255.255.000
6.Standalone Mode	1.User Color	1.Red:	000-255	Combineer rood, groen en blauw om een aangepaste kleur te maken
		2.Green:
		3.Blue:
	2.Preset Color	1.Red		Vooringestelde statische kleuren
		2.Green
		3.Blue
		4.Cyan
		5.Magenta
		6.Yellow
		7.White
	3.Automatic	1.Program: 000-042 Selecteert een automatisch programma
		2.Speed: 000-100 Stelt de automatische programmasnelheid in
7.Set LCD Backlight	On De backlight van de display is altijd aan
	30s			Schakelt de backlight van de display uit na 30 seconden van inactiviteit
8.Set Display	Normal			Roteert de weergave 180°
	Inverted
9.Factory Reset	NO			Herstelt het product naar de fabrieksinstellingen
	YES
10.Fixture UID	Toont het UID van het product
11.Firmware Version	B__ V__			Toont de huidige firmwareversie

Aansturingswaarden

Kanaal Functie Waarde Percentage/Instelling
1	Masterdimmer	000 ⇔ 255	0–100%
2	Voorgrond Rood	000 ⇔ 255	0–100%
3	Voorgrond Groen	000 ⇔ 255	0–100%
4	Voorgrond Blauw	000 ⇔ 255	0–100%
5 Voorgrond Stroboscoop		000 ⇔ 010	Geen functie
		011 ⇔ 050	Stroboscoop, langzaam tot snel
		051 ⇔ 090	Willekeurige stroboscoop, langzaam naar snel
		091 ⇔ 140	Gesynchroniseerde willekeurige stroboscoop, langzaam naar snel
		141 ⇔ 255	Gereserveerd voor toekomstig gebruik
6	Achtergrond Rood	000 ⇔ 255	0–100%
7	Achtergrond Groen	000 ⇔ 255	0–100%
8	Achtergrond Blauw	000 ⇔ 255	0–100%
9 Achtergrond Stroboscoop		000 ⇔ 010	Geen functie
		011 ⇔ 050	Stroboscoop, langzaam tot snel
		051 ⇔ 090	Willekeurige stroboscoop, langzaam naar snel
		091 ⇔ 140	Gesynchroniseerde willekeuige stroboscoop, langzaam naar snel
		141 ⇔ 255	Gereserveerd voor toekomstig gebruik
10 Voorgrond Programma		000 Geen functie
		001 ⇔ 020	Automatisch programma 0
		021 ⇔ 040	Automatisch programma 1
		041 ⇔ 060	Automatisch programma 2
		061 ⇔ 065	Automatisch programma 3
		066 ⇔ 080	Meerkleurig programma
		081 ⇔ 100	Kleurenfade-programma 1
		101 ⇔ 120	Kleurenfade-programma 2
		121 ⇔ 140	Kleurenfade-programma 3
		141 ⇔ 255	Gereserveerd voor toekomstig gebruik
11	Voorgrond Snelheid	000 ⇔ 255	Voorgrond programmasnelheid, langzaam tot snel
12	Voorgrond Offset	000 ⇔ 255	Voorgrond programmaoffsetvertraging, kort tot lang
13 Achtergrond Programma		000 Geen functie
		001 ⇔ 020	Automatisch programma 0
		021 ⇔ 040	Automatisch programma 1
		041 ⇔ 060	Automatisch programma 2
		061 ⇔ 065	Automatisch programma 3
		081 ⇔ 255	Gereserveerd voor toekomstig gebruik
14	Achtergrond Snelheid	000 ⇔ 255	Achtergrond programmasnelheid, langzaam tot snel
15	Achtergrond Offset	000 ⇔ 255	Achtergrond programmaoffsetvertraging, kort tot lang
16	Geen functie	000 ⇔ 255	Geen functie
17 Testmodus		000 ⇔ 020	Geen functie
		021 ⇔ 030	Test 1 (wit)
		031 ⇔ 040	Test 2 (kleurenfade)
		041 ⇔ 050	Test 3 (kleurenscroll)
		051 ⇔ 060	Test 4 (rood)
		061 ⇔ 070	Test 5 (groen)
		071 ⇔ 080	Test 6 (blauw)
		081 ⇔ 255	Gereserveerd voor toekomstig gebruik

• 34 Channel-modus is identiek aan 17 Channel-modus.

• In 17 Channel-modus, wordt Output 2 hetzelfde geadresseerd als Output 1.

• In 34 Channel-modus, kan Output 2 afzonderlijk van Output 1 worden geadresseerd worden.

Pixel

Kanaal Functie Waarde Percentage/Instelling
1	Rood 1	000 ⇔ 255	0–100%
2	Groen 1	000 ⇔ 255	0–100%
3 Blauw 000 ⇔ 255 0–100%
4	Rood 2	000 ⇔ 255	0–100%
5	Groen 2	000 ⇔ 255	0–100%
6	Blauw 2	000 ⇔ 255	0–100%
... ... ... ...
505	Rood 169	000 ⇔ 255	0–100%
506	Groen 169	000 ⇔ 255	0–100%
507	Blauw 169	000 ⇔ 255	0–100%
508	Rood 170	000 ⇔ 255	0–100%
509	Groen 170	000 ⇔ 255	0–100%
510	Blauw 170	000 ⇔ 255	0–100%
511	Rood 171	000 ⇔ 255	0–100% (niet toegankelijk voor DMX)
512	Groen 171	000 ⇔ 255	0–100% (niet toegankelijk voor DMX)

• Met DMX zijn slechts 170 LED's toegankelijk in Pixel-modus.
- In Pixel-modus moet een ethernetprotocol (Art-Net™ of sACN) met meerdere universa gebruikt worden voor toegang tot alle aangesloten LED's.
