GEBRUIKSAANWIJZING SlimPAR T6 USB Chauvet
Over deze handleiding
De SlimPAR™ T6 USB Beknopte Handleiding (BH) bevat basisinformation over het product, zoals montage, menu-opties en DMXwaarden. Download de gebruikershandleiding op www.chauvetlighting.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
- Dit product is niet bedoeld voor permanente installatie.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt i contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetlighting.com voor contactinformatie.
Wat is inbegrepen
- SlimPAR™ T6 USB
- Garantiekaart
- Stroomsnoer
- Beknopte handleiding
Om te beginnen
Pak uw SlimPAR™ T6 USB uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan dvervoerder onmiddellijk op de hoogte, niet Chauvet.
Product- beschrijving
De SlimPAR™ T6 USB is een driekleurige LED PAR (Parabolic Anodized Reflector) met een laag profiel en ingebouwde infraroodtechnologie die met de optionele IRC-6 afstandsbediening eenvoudig bedienbare statische kleuren en automatische programma's biedt. Draadloze DMX-bediening met een handige, ingebouwde D-Fi™ USB-poort. Zes high-powered, trigekleurde leds elimineren veelkleurige schaduwen en de soepele en zelfs uitgang maakt het perfect voor frontlichttoepassingen.


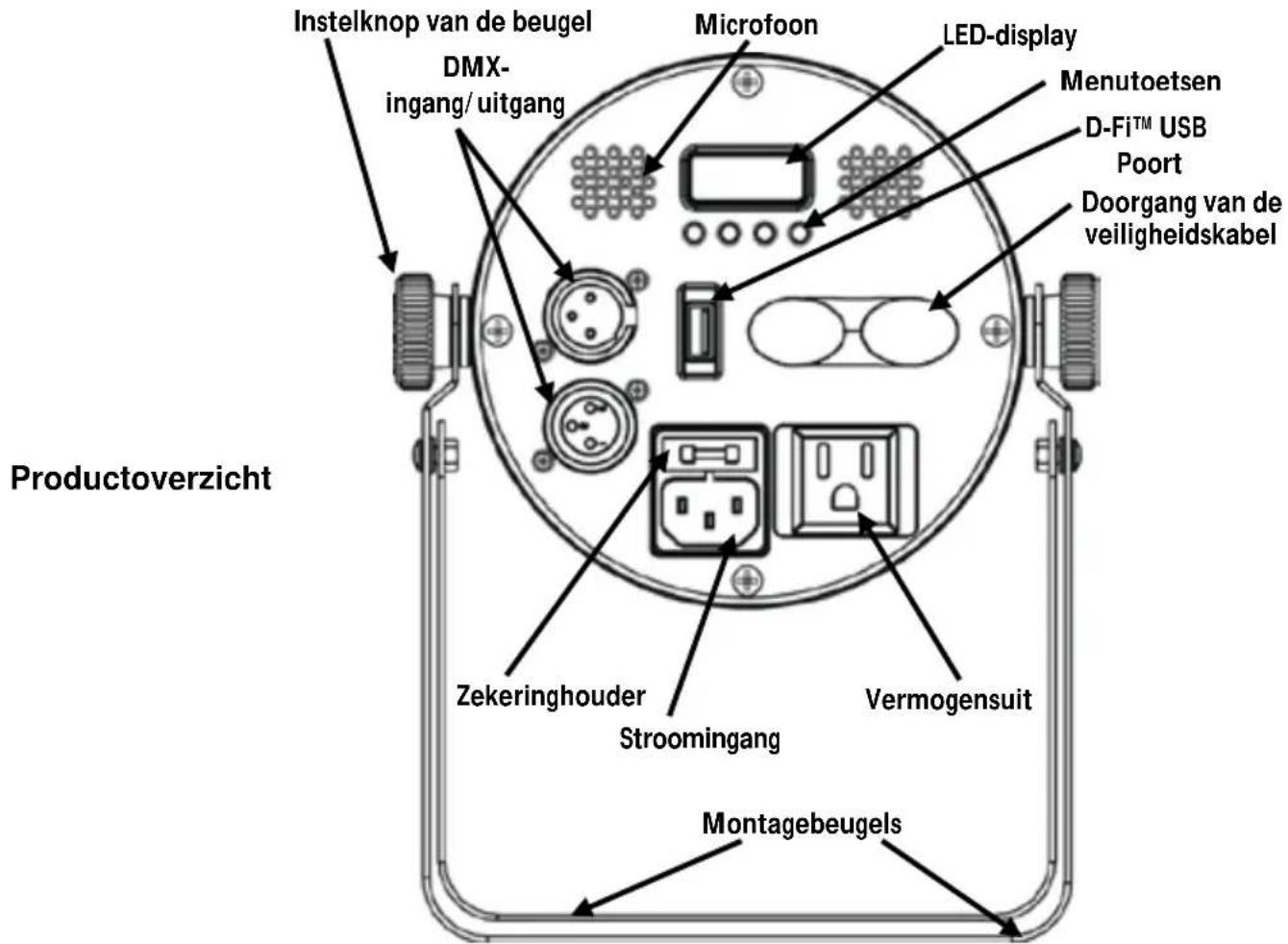

Instelknop van de beugel DMX- ingang/ uitgang Microfoon LED-display Menutoetsen D-Fi™ USB Poort Doorgang van de veiligheidskabel Productoverzicht Zekeringhouder Stroomingang Vermogensuit Montagebeugels
WAARSCHUWING! NIETS anders dan een D-Fi™ USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Power Linking
Voor het maximale aantal SlimPAR™ T6 USB-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Vervangen van de zekering
- Ontkoppel het apparaat van de stroom.
- Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
- Druk de beveiligingskap uit de behuizing.
- Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
- Plaats de zekeringhouder terug en steek de stekker er weer in.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar www.chauvetlighting.com/cables-clamps-main.html.

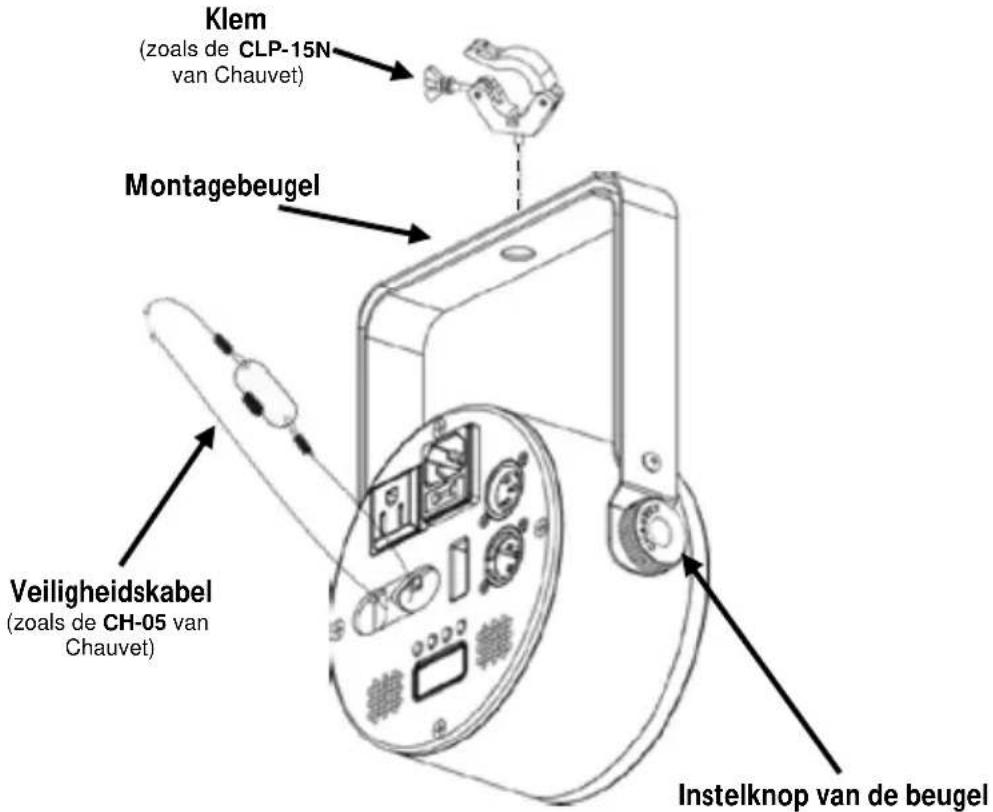

Montagediagram
| Sluit het huidige menu of functie af | ||
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | ||
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | ||
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie |
D-Fi™ USB- connectiviteit
De SlimPAR™ T6 USB kan door middel van de D-Fi™ USB van CHAUVET® DJ een draadloze D- Fi™ zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi™ zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi™ USB-bediening staan in de gebruikershandleiding.
WAARSCHUWING! NIETS anders dan een D-Fi™ USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.
Nadat het is aangesloten zal de D-Fi™ USB het product overnemen. Bedrade DMX, handmatige DMX- bediening/menuknoppen en IRC zijn niet beschikbaar totdat u de D-Fi™ USB afkoppelt. De prioriteitsniveaus zijn:
- D-Fi™ USB
- Bedrade DMX
- IRC-6 afstandsbediening
- Handmatige digitale display/menuknoppen
DMX-koppeling
De SlimPAR™ T6 USB kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMXbediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetlighting.com.
Startadres
Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 505.
Master/slave- verbinding
De SlimPAR™ T6 USB maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMXbediening staan in de gebruikershandleiding.
IRC-6 Infrarood Remote Control
De SlimPAR ^TM T6 USB is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET® DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetlighting.com.
Menu opties
| Belangrijkste niveau | Programmeerniveaus Beschrijving | |
| 3-CH | d001–512 | |
| 8-CH | d001–512 | |
| C-- | C1 (rood) | |
| C2 (groen) | ||
| C3 (blauw) | ||
| C4 (cyaan) | ||
| C5 (magenta) | ||
| C6 (geel) | ||
| C7 (wit) | ||
| P-- (automatisch) | P1 | |
| P2 | ||
| P3 | ||
| P4 | ||
| S-- | S--1–100 | |
| Snd (geluidsactief) | Snd1 | |
| Snd2 | ||
| SenS | u--0–100 | |
| U-- | r000–255 (rood) | |
| g000–255 (groen) | ||
| b000–255 (blauw) | ||
| dIM | OFF | |
| dIM1 | ||
| dIM2 | ||
| dIM3 | ||
| SEr | On | |
| OFF | ||
DMX-waarden
| 8-CH | Kanaal | Functie Waarde | Percentage/instelling | ||
| 1 | Rood | 000 Ü 255 | 0–100% | ||
| 2 | Groen | 000 Ü 255 | 0–100% | ||
| 3 | Blauw | 000 Ü 255 | 0–100% | ||
| 4 | Kleurenmacro's (overschrijft K 1-3) | 000 Ü 015 | Geen functie | ||
| 016 Ü 255 | Kleurenmacro's | ||||
| 5 | Stroboscoop (wanneer K 6 000–031 is) | 000 Ü 015 | Geen functie | ||
| 016 Ü 255 | langzaam tot snel -stroboscoop | ||||
| Programmasnelheid (wanneer K 6 032–223 is) | 000 Ü 255 | Lage tot hoge snelheid | |||
| Geluidsgevoeligheid (wanneer K 6 224–255 is) | 000 Ü 010 | Geen functie | |||
| 011 Ü 255 | Lage tot hoge gevoeligheid | ||||
| 6 Modus | 000 Ü 031 | Geen functie | |||
| 032 Ü 063 | Pulseffect 0–100% | Kanalen 1-3 moet actief zijn | |||
| 064 Ü 095 | Pulseffect 100%-0 | ||||
| 096 Ü 127 | Pulseffect 100%-0–100% | ||||
| 128 Ü 159 | Automatische fade-overgang | ||||
| 160 Ü 191 | Automatische snap-overgang (3 kleuren) | ||||
| 192 Ü 223 | Automatische snap-overgang (7 kleuren) | ||||
| 224 Ü 255 | Geluidstriggermodus | ||||
| 7 | Dimmer | 000 Ü 255 | 0–100% | ||
| 8 | Dimmersnelheid | 000 Ü 051 | Dimmersnelheid ingesteld vanaf het display | ||
| 052 Ü 101 | Dimmer snelheidsmodus uit | ||||
| 102 Ü 152 | Dimmer snelheidsmodus 1 snel | ||||
| 153 Ü 203 | Dimmer snelheidsmodus 2 middelhoog | ||||
| 204 Ü 255 | Dimmer snelheidsmodus 3 langzaam | ||||
| 3-CH | Kanaal | Functie Waarde | Percentage/instelling | |
| 1 | Rood | 000 Ü 255 | 0–100% | |
| 2 | Groen | 000 Ü 255 | 0–100% | |
| 3 | Blauw | 000 Ü 255 | 0–100% |
