GEBRUIKSAANWIJZING ÉPIX Drive 900 Chauvet

Over deze handleiding

De ÉPIX Drive 900 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staaten van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids-instructies

  • Open het product NIET. Het bevat geen te onderhouden onderdelen.
  • Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
  • LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Dek de ventilatiesleuven tijdens gebruik niet af om inwendige oververhitting te vermijden.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
  • Plaats GEEN ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
  • Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
  • Gebruik dit product NIET als de behuizing, I/O-poorten of kabels beschadigd lijken. Laat de beschadigde onderdelen direct vervangen door een bevoegd technicus van Chauvet.
  • Sluit dit product NIET aan op een dimmer of een regelweerstand.
  • Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
  • Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
  • De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Maak vanuit de VS, het VK, Ierland, Mexico of de Benelux gebruik van de informatie onder Contact Us aan het einde van deze BH.

Wat is inbegrepen

  • ÉPIX Drive 900
  • Neutrik® powerCON®-stroomsnoer
  • Rekoren (2)

• Zak met rekoorschroeven
- Rubberen voetjes (4)
• Beknopte handleiding

Chauvet ÉPIX Drive 900 - Wat is inbegrepen - 1

Neem bij missende onderdelen contact op met de plaatselijke dealer waar u het product hebt aangeschaft.

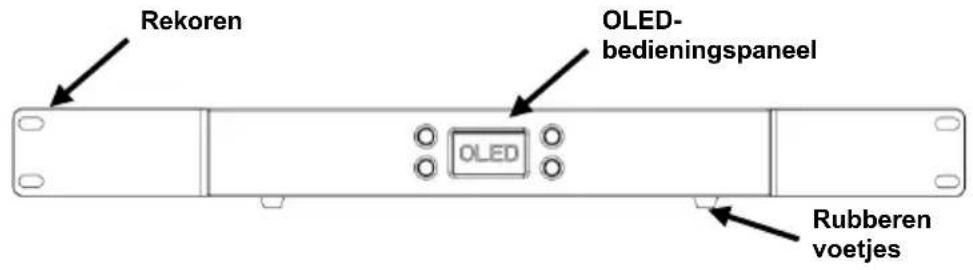

Productoverzicht

Chauvet ÉPIX Drive 900 - Productoverzicht - 1

text_image Rekoren OLED- bedieningspaneel OLED Rubberen voetjes

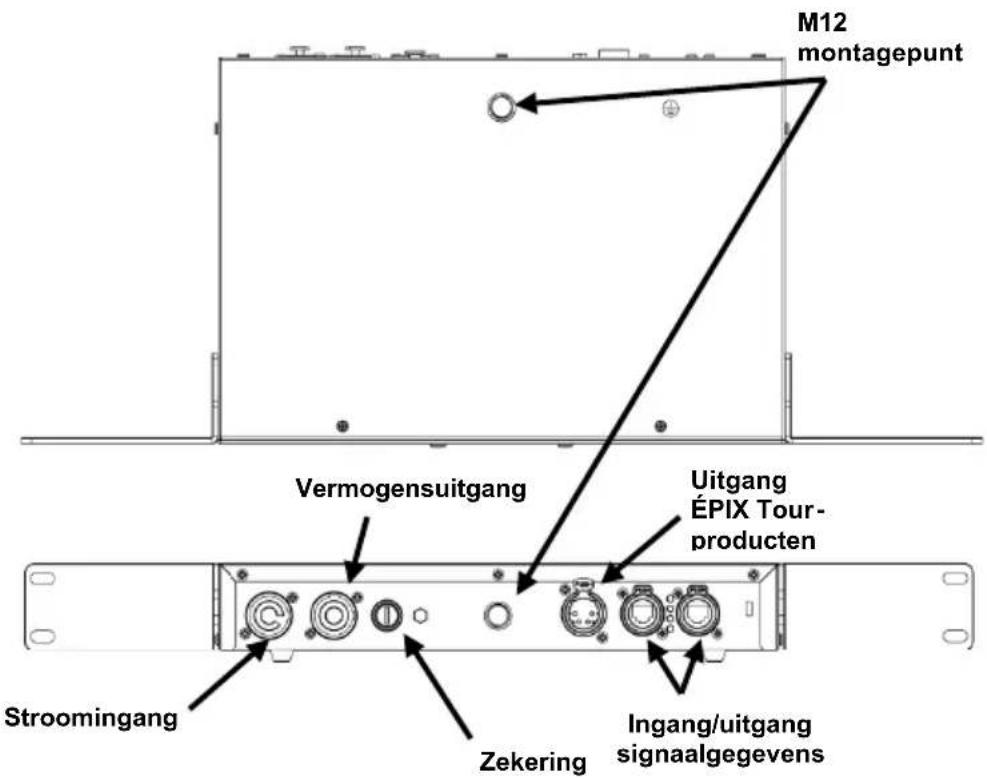

Chauvet ÉPIX Drive 900 - Productoverzicht - 2

text_image M12 montagepunt Vermogensuitgang Uitgang ÉPIX Tour- producten Stroomingang Zekering Ingang/uitgang signaalgegevens

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 6 ÉPIX Drive 900-producten koppelen bij 120 V, 11 producten bij 208 V of 12 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

AansluitingSnoer (VS)Snoer (Europa)Schroefkleur
AC LiveZwartBruinGeel/messing
AC NeutraalWitBlauwZilver
AC AardeGroen/geelGroen/geelGroen

Chauvet ÉPIX Drive 900 - AC-stekker - 1

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

  1. Ontkoppel dit product van de stroom.
  2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
  3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
  4. Schroef de kap van de zekeringhouder terug en steck de stekker er weer in.

Signaal- verbindingen

De ÉPIX Drive 900 is met een controller te koppelen of met controllersoftware met behulp van een ethernetverbinding. Als andere Art-Net™, sACN of Kling-Net-compatibele producten worden gebruikt met de ÉPIX Drive 900, kunnen ze allemaal individueel worden aangestuurd op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Aansturings- De ÉPIX Drive 900 gebruikt Art-Net™ en sACN voor zijn persoonlijk-heden: aanstuurpersoonlijkheden:

PersoonlijkheidKanalenBeschrijving
Pixel3 per LED(150 per ÉPIX Strip Tour)(450 per ÉPIX Bar Tour)Volledige pixelregeling
7-CH-Drive7Dimmer, automatische programma's en stroboscoop
8-CH-fixture8 per ÉPIX-productDimmer, automatische programma's, stroboscoop en dimmersnelheid
5-Section15 per ÉPIX-productControleert LED-uitvoer in 5 secties van LED's
10-Section30 per ÉPIX-productControleert LED-uitvoer in 10 secties van LED's
25-Section75 per ÉPIX-productControleert LED-uitvoer in 25 secties van LED's
50-Section150 per ÉPIX-productControleert LED-uitvoer in 50 secties van LED's

Chauvet ÉPIX Drive 900 - Signaal- verbindingen - 1

In de LED-sectiemodi schalen alle ÉPIX-producten naar hetzelfde aantal kanalen. In 10-sectionmodi, wordt een ÉPIX Bar Tour bijvoorbeeld in 10 secties van 15 LED's aangestuurd, terwil ÉPIX Strip IP 50 in 10 secties van 5 LED's aangestuurd wordt.

Art-Net™- verbinding

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

Chauvet ÉPIX Drive 900 - Art-Net™- verbinding - 1

Dit product is niet ontworpen om te reageren op regelaar die verzenden in Broadcast-modus via Art-Net™. Gebruik Unicast-modus voor de beste resultaten. Voor informatie over welk regelprotocol uw regelaar gebruikt kunt u contact opnemen met de fabrikant van uw controller.

sACN- verbinding

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk.

Kling-Net- verbinding

Kling-Net is een networkprotocol dat de automatische configuratie van displayapparaten met een etherCON RJ45 Ethernet-verbinding mogelijk maakt. Raadpleeg de ArKaos softwarehandleiding voor uitgebreide instructies over het programmeren van dit product.

Chauvet ÉPIX Drive 900 - Kling-Net- verbinding - 1

Voor een goede werking heeft de ArKaos Kling-Net een gigabit (1000 Mbps) Ethernet-kaart en een netwerkrouter nodig.

Verbinden van ÉPIX-producten

De ÉPIX Drive 900 is de voeding voor de ÉPIX Tour-en ÉPIX IP serie producten. Elk product moet in serie zijn verbonden.

De lengte van de kabels tussen de ÉPIX Drive 900 en het 1e product mag niet langer zijn dan 20 m wanneer het is afgeschermd of 45 m wanneer het niet is afgeschermd.

De lengte van de kabels tussen de producten mag niet langer zijn dan 18 m wanneer het is afgeschermd of 30 m wanneer het niet is afgeschermd.

Chauvet ÉPIX Drive 900 - Verbinden van ÉPIX-producten - 1

De totale lengte van de kabels mag niet langers zijn dan 64 m wanneer ze zijn afgeschermd of 91 m wanneer ze niet zijn afgeschermd.

Chauvet ÉPIX Drive 900 - Verbinden van ÉPIX-producten - 2

text_image 1 2 3 4

Kabels binnenshuis

- De ÉPIX Drive 900 kan verschillende ÉPIX-producten ondersteunen die in serie zijn verbonden in de verschillende configuraties. Voorbeeldconfiguraties omvatten:

• 18 ÉPIX Strip Tour-producten.
• 36 ÉPIX Strip Tour 50 producten.
• 6 ÉPIX Bar Tour-producten of ÉPIX Strip IP-producten.
• 12 ÉPIX Strip IP 50 producten.
• 4 ÉPIX Bar Tour-producten en 6 ÉPIX Strip Tour-producten.
• 15 ÉPIX Strip Tour-producten en 1 ÉPIX Bar Tour-product.

- Zorg ervoor dat de totale lengte van de verbonden afgeschermde 4-pins XLR-kabels niet langer is dan 64 m. Het gebruik van onafgeschermde kabel vergroot de maximum kabellengtes naar 91 m, zoals is afgebeeld in het bovenstaande diagram. Download de gebruikershandleiding van www.chauvetprofessional.com voor meer informatie.

Chauvet ÉPIX Drive 900 - Kabels binnenshuis - 1

Chauvet ÉPIX Drive 900 - Kabels binnenshuis - 2

• Standaard 4-pins XLR "scroller-kabels" zijn meestal afgeschermd.
- Bij het gebruik van ÉPIX IP-producten worden kabels met IP-classificatie aanbevolen.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklemmen het gewicht van het product kunnen dragen. Ga voor onze CHAUVET Professional-serie montageklemmen naar http://trusst.com/products/. De rekmontage-oren worden niet-aangesloten op het product verstuurd.

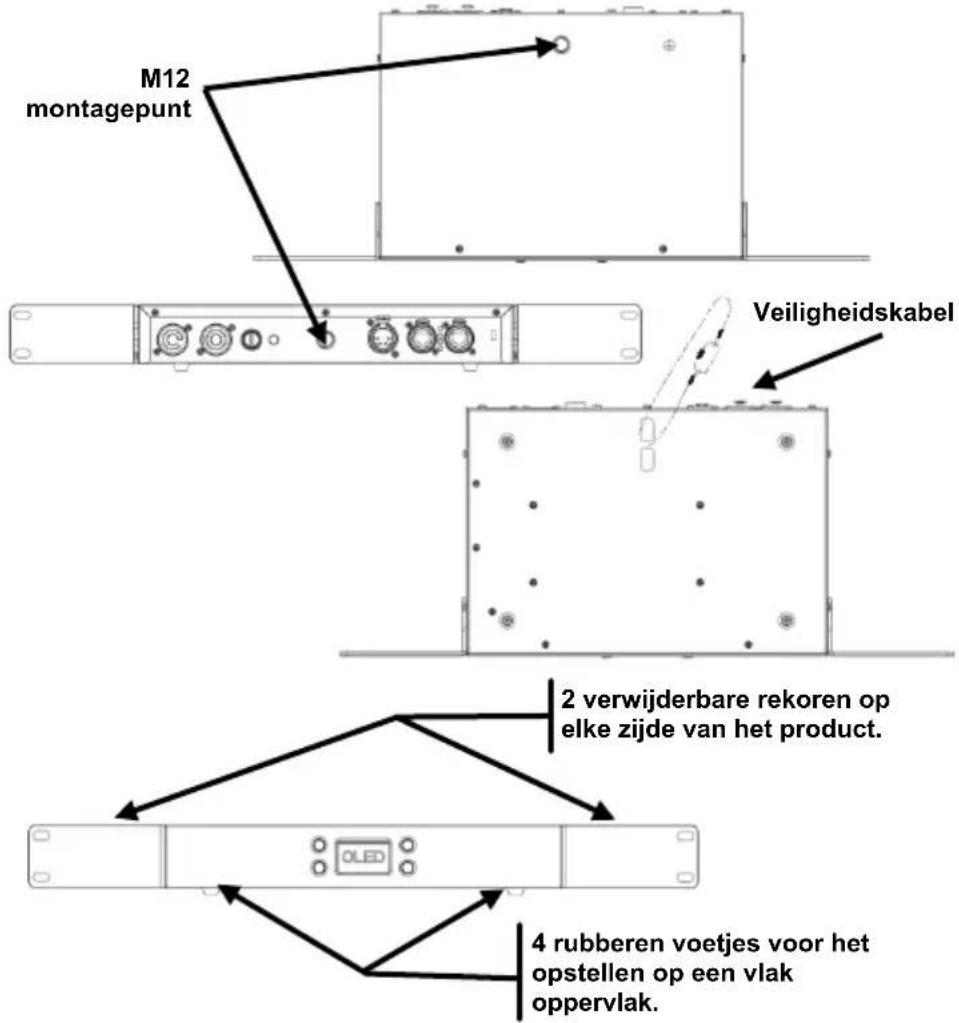

Montage- diagram van het product

Chauvet ÉPIX Drive 900 - Montage- diagram van het product - 1

text_image M12 montagepunt Veiligheidskabel 2 verwijderbare rekoren op elke zijde van het product. 4 rubberen voetjes voor het opstellen op een vlak oppervlak.

Montage- richtlijnen

Chauvet beveelt de volgende richtlijnen aan bij het monteren van dit product:

- Houd dit product uit de buurt van ontvlambaar materiaal, zoals ook is aangegeven in de sectie Veiligheidsinstructies.

- Nooit monteren op plekken waar regen, hoge vochtigheid, extreme temperatuurwisselingen of beperkte ventilatie het product kunnen beïnvloeden.

- Vóór het nemen van een besluit over de locatie, moet u er altijd voor zorgen dat er eenvoudige toegang is tot het product, voor onderhoud en programmering.

- Controleer of de constructie of het oppervlak waar u het product op monteert het gewicht van het product kan dragen (zie de Gebruikershandleiding).

- Gebruik altijd een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd. Monteer het product stevig aan een bevestigingspunt, zoals een verhoogd platform of een spant.

- Bij het opbouwen van het product op een spant, moet u een montageklem gebruiken met voldoende draagvermogen.

- Wanneer het product op de vloer wordt gemonteerd moet u er voor zorgen dat het product en de kabels uit de buurt van mensen en voertuigen liggen.

Beschrijving bedieningspaneelToetsFunctie
Sluit het huidige menu of de functie af en navigeert omlaag naar de hoofdmenulijst
Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

HoofdniveauProgrammeerniveaus Beschrijving
Auto AddressYesVindt en adresseert de producten automatisch
No
View Linked Fixture1. _** - 36. _**Toont de verbonden producten op volgorde ** - Het display toont ÉPIX Strip tour, ÉPIX Bar Tour, of niets
LED OutputOffSchakel de LED-uitgang uit
RedRode LED's op maximaal vermogen
GreenGroene LED's op maximaal vermogen
BlueBlauwe LED's op maximaal vermogen
WhiteWitte LED's op maximaal vermogen
FadeFade kleurenwijziging op maximaal vermogen
ScrollRegenboogrol op maximaal vermogen
ProtocolArt-NetSelecteert het protocol en bepaalt welke andere menuopties beschikbaar zijn
Kling-Net
sACN
Display InverseYesDraait display 180 graden
No
Factory ResetYesHerstelt product naar de standaard fabrieksinstellingen
No
Ethernet SettingPersonalityPixelStelt de aansturingspersoonlijkheid (zie Aansturingspersoonlijkheden)
7-CH-Drive
8-CH-fixture
5-Section
10-Section
25-Section
50-Section
Universe000-246 (Art-NetTM)001-247 (sACN)Bepaalt de laagste van de 6 opeenvolgende Art-NetTM of sACN universums, de ÉPIX Drive 900 is toegewezen aan
IP AddressIP Address #1__*.x.x.x*1-126 (Art-NetTM)*1-255 (sACN)x = 0-255Stelt de IP-adressen in voor de ÉPIX Drive 900Let op: De adressen mogen niet hetzelfde zijn
IP Address #2
IP Address #3
IP Address #4
IP Address #5
IP Address #6
DMX Address1-506Selecteert het DMX-startadres

Chauvet ÉPIX Drive 900 - Montage- richtlijnen - 1

Elke ÉPIX Drive 900 gebruikt 6 opeenvolgende universums die zijn toegewezen vanaf het hoofdniveau van het startuniversum.

Regelwaarden

“Pixel” Modus (3 kanalenper LED)KanaalFunctieWaardePercentage/Instelling
1Rood 1000 ⇔ 2550–100%
2Groen 1000 ⇔ 2550–100%
3Blauw 1000 ⇔ 2550–100%
4Rood 2000 ⇔ 2550–100%
5Groen 2000 ⇔ 2550–100%
6Blauw 2000 ⇔ 2550–100%
7Rood 3000 ⇔ 2550–100%
8Groen 3000 ⇔ 2550–100%
9Blauw 3000 ⇔ 2550–100%
10Rood 4000 ⇔ 2550–100%
11Groen 4000 ⇔ 2550–100%
12Blauw 4000 ⇔ 2550–100%
13Rood 5000 ⇔ 2550–100%
14Groen 5000 ⇔ 2550–100%
15Blauw 5000 ⇔ 2550–100%
16Rood 6000 ⇔ 2550–100%
17Groen 6000 ⇔ 2550–100%
18Blauw 6000 ⇔ 2550–100%
19Rood 7000 ⇔ 2550–100%
20Groen 7000 ⇔ 2550–100%
21Blauw 7000 ⇔ 2550–100%
22Rood 8000 ⇔ 2550–100%
23Groen 8000 ⇔ 2550–100%
24Blauw 8000 ⇔ 2550–100%
25Rood 9000 ⇔ 2550–100%
26Groen 9000 ⇔ 2550–100%
27Blauw 9000 ⇔ 2550–100%
28Rood 10000 ⇔ 2550–100%
29Groen 10000 ⇔ 2550–100%
30Blauw 10000 ⇔ 2550–100%
............
433Rood 145000 ⇔ 2550–100%
434Groen 145000 ⇔ 2550–100%
435Blauw 145000 ⇔ 2550–100%
436Rood 146000 ⇔ 2550–100%
437Groen 146000 ⇔ 2550–100%
438Blauw 146000 ⇔ 2550–100%
439Rood 147000 ⇔ 2550–100%
440Groen 147000 ⇔ 2550–100%
441Blauw 147000 ⇔ 2550–100%
442Rood 148000 ⇔ 2550–100%
443Groen 148000 ⇔ 2550–100%
444Blauw 148000 ⇔ 2550–100%
445Rood 149000 ⇔ 2550–100%
446Groen 149000 ⇔ 2550–100%
447Blauw 149000 ⇔ 2550–100%
448Rood 150000 ⇔ 2550–100%
449Groen 150000 ⇔ 2550–100%
450Blauw 150000 ⇔ 2550–100%
“7-CH-Drive” ModusKanaalFunctieWaardePercentage/Instelling
1Dimmer000 ⇔ 2550–100%
2Rood000 ⇔ 2550–100%
3Groen000 ⇔ 2550–100%
4Blauw000 ⇔ 2550–100%
5Automatische Programma's000 ⇔ 010Geen functie
011 ⇔ 024Automatische programma 1
025 ⇔ 038Automatische programma 2
039 ⇔ 051Automatische programma 3
052 ⇔ 065Automatische programma 4
066 ⇔ 078Automatische programma 5
079 ⇔ 092Automatische programma 6
093 ⇔ 105Automatische programma 7
106 ⇔ 119Automatische programma 8
120 ⇔ 133Automatische programma 9
134 ⇔ 146Automatische programma 10
147 ⇔ 160Automatische programma 11
161 ⇔ 173Automatische programma 12
174 ⇔ 187Automatische programma 13
188 ⇔ 200Automatische programma 14
201 ⇔ 214Automatische programma 15
215 ⇔ 227Automatische programma 16
228 ⇔ 241Automatische programma 17
242 ⇔ 255Alle programma's (programma's 1–17)
6Snelheid000 ⇔ 2550–100%
7 Stroboscoop000 ⇔ 010Geen functie
011 ⇔ 255Stroboscoop, langzaam tot snel
“8-CH- fixture” ModusKanaalFunctieWaardePercentage/Instelling
1Dimmer000 ⇔ 2550–100%
2Rood000 ⇔ 2550–100%
3Groen000 ⇔ 2550–100%
4Blauw000 ⇔ 2550–100%
5Automatische Programma's000 ⇔ 010Geen functie
011 ⇔ 024Automatische programma 1
025 ⇔ 038Automatische programma 2
039 ⇔ 051Automatische programma 3
052 ⇔ 065Automatische programma 4
066 ⇔ 078Automatische programma 5
079 ⇔ 092Automatische programma 6
093 ⇔ 105Automatische programma 7
106 ⇔ 119Automatische programma 8
120 ⇔ 133Automatische programma 9
134 ⇔ 146Automatische programma 10
147 ⇔ 160Automatische programma 11
161 ⇔ 173Automatische programma 12
174 ⇔ 187Automatische programma 13
188 ⇔ 200Automatische programma 14
201 ⇔ 214Automatische programma 15
215 ⇔ 227Automatische programma 16
228 ⇔ 241Automatische programma 17
242 ⇔ 255Alle programma's (programma's 1–17)
6Snelheid000 ⇔ 2550–100%
7 Stroboscoop000 ⇔ 010Geen functie
011 ⇔ 255Stroboscoop, langzaam tot snel
8Dimmersnelheid modus000 ⇔ 101Lineaire dimmer
102 ⇔ 152Snelle dimmer
153 ⇔ 203Gemiddelde dimmer
204 ⇔ 255Langzame dimmer
“5-Section” Modus (15 kanalen per ÉPIX-product)KanaalFunctieWaardePercentage/Instelling
1Rood 1000 ⇔ 2550–100%Sectie 1
2Groen 1000 ⇔ 2550–100%
3Blauw 1000 ⇔ 2550–100%
4Rood 2000 ⇔ 2550–100%Sectie 2
5Groen 2000 ⇔ 2550–100%
6Blauw 2000 ⇔ 2550–100%
7Rood 3000 ⇔ 2550–100%Sectie 3
8Groen 3000 ⇔ 2550–100%
9Blauw 3000 ⇔ 2550–100%
10Rood 4000 ⇔ 2550–100%Sectie 4
11Groen 4000 ⇔ 2550–100%
12Blauw 4000 ⇔ 2550–100%
13Rood 5000 ⇔ 2550–100%Sectie 5
14Groen 5000 ⇔ 2550–100%
15Blauw 5000 ⇔ 2550–100%
“10-Section” Modus (30 kanalen per ÉPIX-product)KanaalFunctieWaardePercentage/Instelling
1Rood 1000 ⇔ 2550–100%Sectie 1
2Groen 1000 ⇔ 2550–100%
3Blauw 1000 ⇔ 2550–100%
4Rood 2000 ⇔ 2550–100%Sectie 2
5Groen 2000 ⇔ 2550–100%
6Blauw 2000 ⇔ 2550–100%
7Rood 3000 ⇔ 2550–100%Sectie 3
8Groen 3000 ⇔ 2550–100%
9Blauw 3000 ⇔ 2550–100%
10Rood 4000 ⇔ 2550–100%Sectie 4
11Groen 4000 ⇔ 2550–100%
12Blauw 4000 ⇔ 2550–100%
13Rood 5000 ⇔ 2550–100%Sectie 5
14Groen 5000 ⇔ 2550–100%
15Blauw 5000 ⇔ 2550–100%
16Rood 6000 ⇔ 2550–100%Sectie 6
17Groen 6000 ⇔ 2550–100%
18Blauw 6000 ⇔ 2550–100%
19Rood 7000 ⇔ 2550–100%Sectie 7
20Groen 7000 ⇔ 2550–100%
21Blauw 7000 ⇔ 2550–100%
22Rood 8000 ⇔ 2550–100%Sectie 8
23Groen 8000 ⇔ 2550–100%
24Blauw 8000 ⇔ 2550–100%
25Rood 9000 ⇔ 2550–100%Sectie 9
26Groen 9000 ⇔ 2550–100%
27Blauw 9000 ⇔ 2550–100%
28Rood 10000 ⇔ 2550–100%Sectie 10
29Groen 10000 ⇔ 2550–100%
30Blauw 10000 ⇔ 2550–100%
“25-Section” Modus (75 kanalen per ÉPIX-product)KanaalFunctieWaardePercentage/Instelling
1Rood 1000 ⇔ 2550–100%Sectie 1
2Groen 1000 ⇔ 2550–100%
3Blauw 1000 ⇔ 2550–100%
4Rood 2000 ⇔ 2550–100%Sectie 2
5Groen 2000 ⇔ 2550–100%
6Blauw 2000 ⇔ 2550–100%
7Rood 3000 ⇔ 2550–100%Sectie 3
8Groen 3000 ⇔ 2550–100%
9Blauw 3000 ⇔ 2550–100%
10Rood 4000 ⇔ 2550–100%Sectie 4
11Groen 4000 ⇔ 2550–100%
12Blauw 4000 ⇔ 2550–100%
13Rood 5000 ⇔ 2550–100%Sectie 5
14Groen 5000 ⇔ 2550–100%
15Blauw 5000 ⇔ 2550–100%
16Rood 6000 ⇔ 2550–100%Sectie 6
17Groen 6000 ⇔ 2550–100%
18Blauw 6000 ⇔ 2550–100%
19Rood 7000 ⇔ 2550–100%Sectie 7
20Groen 7000 ⇔ 2550–100%
21Blauw 7000 ⇔ 2550–100%
22Rood 8000 ⇔ 2550–100%Sectie 8
23Groen 8000 ⇔ 2550–100%
24Blauw 8000 ⇔ 2550–100%
25Rood 9000 ⇔ 2550–100%Sectie 9
26Groen 9000 ⇔ 2550–100%
27Blauw 9000 ⇔ 2550–100%
28Rood 10000 ⇔ 2550–100%Sectie 10
29Groen 10000 ⇔ 2550–100%
30Blauw 10000 ⇔ 2550–100%
31Rood 11000 ⇔ 2550–100%Sectie 11
32Groen 11000 ⇔ 2550–100%
33Blauw 11000 ⇔ 2550–100%
34Rood 12000 ⇔ 2550–100%Sectie 12
35Groen 12000 ⇔ 2550–100%
36Blauw 12000 ⇔ 2550–100%
37Rood 13000 ⇔ 2550–100%Sectie 13
38Groen 13000 ⇔ 2550–100%
39Blauw 13000 ⇔ 2550–100%
40Rood 14000 ⇔ 2550–100%Sectie 14
41Groen 14000 ⇔ 2550–100%
42Blauw 14000 ⇔ 2550–100%
43Rood 15000 ⇔ 2550–100%Sectie 15
44Groen 15000 ⇔ 2550–100%
45Blauw 15000 ⇔ 2550–100%
46Rood 16000 ⇔ 2550–100%Sectie 16
47Groen 16000 ⇔ 2550–100%
48Blauw 16000 ⇔ 2550–100%
49Rood 17000 ⇔ 2550–100%Sectie 17
50Groen 17000 ⇔ 2550–100%
51Blauw 17000 ⇔ 2550–100%
ChannelFunctionValuePercent/Setting
52Rood 18000 ⇔ 2550–100%Sectie 18
53Groen 18000 ⇔ 2550–100%
54Blauw 18000 ⇔ 2550–100%
55Rood 19000 ⇔ 2550–100%Sectie 19
56Groen 19000 ⇔ 2550–100%
57Blauw 19000 ⇔ 2550–100%
58Rood 20000 ⇔ 2550–100%Sectie 20
59Groen 20000 ⇔ 2550–100%
60Blauw 20000 ⇔ 2550–100%
61Rood 21000 ⇔ 2550–100%Sectie 21
62Groen 21000 ⇔ 2550–100%
63Blauw 21000 ⇔ 2550–100%
64Rood 22000 ⇔ 2550–100%Sectie 22
65Groen 22000 ⇔ 2550–100%
66Blauw 22000 ⇔ 2550–100%
67Rood 23000 ⇔ 2550–100%Sectie 23
68Groen 23000 ⇔ 2550–100%
69Blauw 23000 ⇔ 2550–100%
70Rood 24000 ⇔ 2550–100%Sectie 24
71Groen 24000 ⇔ 2550–100%
72Blauw 24000 ⇔ 2550–100%
73Rood 25000 ⇔ 2550–100%Sectie 25
74Groen 25000 ⇔ 2550–100%
75Blauw 25000 ⇔ 2550–100%
“50-Section” Modus (150 kanalen per ÉPIX-product)KanaalFunctieWaardePercentage/Instelling
1Rood 1000 ⇔ 2550–100%Sectie 1
2Groen 1000 ⇔ 2550–100%
3Blauw 1000 ⇔ 2550–100%
4Rood 2000 ⇔ 2550–100%Sectie 2
5Groen 2000 ⇔ 2550–100%
6Blauw 2000 ⇔ 2550–100%
7Rood 3000 ⇔ 2550–100%Sectie 3
8Groen 3000 ⇔ 2550–100%
9Blauw 3000 ⇔ 2550–100%
10Rood 4000 ⇔ 2550–100%Sectie 4
11Groen 4000 ⇔ 2550–100%
12Blauw 4000 ⇔ 2550–100%
13Rood 5000 ⇔ 2550–100%Sectie 5
14Groen 5000 ⇔ 2550–100%
15Blauw 5000 ⇔ 2550–100%
16Rood 6000 ⇔ 2550–100%Sectie 6
17Groen 6000 ⇔ 2550–100%
18Blauw 6000 ⇔ 2550–100%
19Rood 7000 ⇔ 2550–100%Sectie 7
20Groen 7000 ⇔ 2550–100%
21Blauw 7000 ⇔ 2550–100%
22Rood 8000 ⇔ 2550–100%Sectie 8
23Groen 8000 ⇔ 2550–100%
24Blauw 8000 ⇔ 2550–100%
25Rood 9000 ⇔ 2550–100%Sectie 9
26Groen 9000 ⇔ 2550–100%
27Blauw 9000 ⇔ 2550–100%
28Rood 10000 ⇔ 2550–100%Sectie 10
29Groen 10000 ⇔ 2550–100%
30Blauw 10000 ⇔ 2550–100%
31Rood 11000 ⇔ 2550–100%Sectie 11
32Groen 11000 ⇔ 2550–100%
33Blauw 11000 ⇔ 2550–100%
34Rood 12000 ⇔ 2550–100%Sectie 12
35Groen 12000 ⇔ 2550–100%
36Blauw 12000 ⇔ 2550–100%
37Rood 13000 ⇔ 2550–100%Sectie 13
38Groen 13000 ⇔ 2550–100%
39Blauw 13000 ⇔ 2550–100%
40Rood 14000 ⇔ 2550–100%Sectie 14
41Groen 14000 ⇔ 2550–100%
42Blauw 14000 ⇔ 2550–100%
43Rood 15000 ⇔ 2550–100%Sectie 15
44Groen 15000 ⇔ 2550–100%
45Blauw 15000 ⇔ 2550–100%
46Rood 16000 ⇔ 2550–100%Sectie 16
47Groen 16000 ⇔ 2550–100%
48Blauw 16000 ⇔ 2550–100%
49Rood 17000 ⇔ 2550–100%Sectie 17
50Groen 17000 ⇔ 2550–100%
51Blauw 17000 ⇔ 2550–100%
ChannelFunctionValuePercent/Setting
52Rood 18000 ⇔ 2550–100%Sectie 18
53Groen 18000 ⇔ 2550–100%
54Blauw 18000 ⇔ 2550–100%
55Rood 19000 ⇔ 2550–100%Sectie 19
56Groen 19000 ⇔ 2550–100%
57Blauw 19000 ⇔ 2550–100%
58Rood 20000 ⇔ 2550–100%Sectie 20
59Groen 20000 ⇔ 2550–100%
60Blauw 20000 ⇔ 2550–100%
61Rood 21000 ⇔ 2550–100%Sectie 21
62Groen 21000 ⇔ 2550–100%
63Blauw 21000 ⇔ 2550–100%
64Rood 22000 ⇔ 2550–100%Sectie 22
65Groen 22000 ⇔ 2550–100%
66Blauw 22000 ⇔ 2550–100%
67Rood 23000 ⇔ 2550–100%Sectie 23
68Groen 23000 ⇔ 2550–100%
69Blauw 23000 ⇔ 2550–100%
70Rood 24000 ⇔ 2550–100%Sectie 24
71Groen 24000 ⇔ 2550–100%
72Blauw 24000 ⇔ 2550–100%
73Rood 25000 ⇔ 2550–100%Sectie 25
74Groen 25000 ⇔ 2550–100%
75Blauw 25000 ⇔ 2550–100%
76Rood 26000 ⇔ 2550–100%Sectie 26
77Groen 26000 ⇔ 2550–100%
78Blauw 26000 ⇔ 2550–100%
79Rood 27000 ⇔ 2550–100%Sectie 27
80Groen 27000 ⇔ 2550–100%
81Blauw 27000 ⇔ 2550–100%
82Rood 28000 ⇔ 2550–100%Sectie 28
83Groen 28000 ⇔ 2550–100%
84Blauw 28000 ⇔ 2550–100%
85Rood 29000 ⇔ 2550–100%Sectie 29
86Groen 29000 ⇔ 2550–100%
87Blauw 29000 ⇔ 2550–100%
88Rood 30000 ⇔ 2550–100%Sectie 30
89Groen 30000 ⇔ 2550–100%
90Blauw 30000 ⇔ 2550–100%
91Rood 31000 ⇔ 2550–100%Sectie 31
92Groen 31000 ⇔ 2550–100%
93Blauw 31000 ⇔ 2550–100%
94Rood 32000 ⇔ 2550–100%Sectie 32
95Groen 32000 ⇔ 2550–100%
96Blauw 32000 ⇔ 2550–100%
97Rood 33000 ⇔ 2550–100%Sectie 33
98Groen 33000 ⇔ 2550–100%
99Blauw 33000 ⇔ 2550–100%
100Rood 34000 ⇔ 2550–100%Sectie 34
101Groen 34000 ⇔ 2550–100%
102Blauw 34000 ⇔ 2550–100%
ChannelRedValuePercent/Setting
103Rood 35000 ⇔ 2550–100%Sectie 35
104Groen 35000 ⇔ 2550–100%
105Blauw 35000 ⇔ 2550–100%
106Rood 36000 ⇔ 2550–100%Sectie 36
107Groen 36000 ⇔ 2550–100%
108Blauw 36000 ⇔ 2550–100%
109Rood 37000 ⇔ 2550–100%Sectie 37
110Groen 37000 ⇔ 2550–100%
111Blauw 37000 ⇔ 2550–100%
112Rood 38000 ⇔ 2550–100%Sectie 38
113Groen 38000 ⇔ 2550–100%
114Blauw 38000 ⇔ 2550–100%
115Rood 39000 ⇔ 2550–100%Sectie 39
116Groen 39000 ⇔ 2550–100%
117Blauw 39000 ⇔ 2550–100%
118Rood 40000 ⇔ 2550–100%Sectie 40
119Groen 40000 ⇔ 2550–100%
120Blauw 40000 ⇔ 2550–100%
121Rood 41000 ⇔ 2550–100%Sectie 41
122Groen 41000 ⇔ 2550–100%
123Blauw 41000 ⇔ 2550–100%
124Rood 42000 ⇔ 2550–100%Sectie 42
125Groen 42000 ⇔ 2550–100%
126Blauw 42000 ⇔ 2550–100%
127Rood 43000 ⇔ 2550–100%Sectie 43
128Groen 43000 ⇔ 2550–100%
129Blauw 43000 ⇔ 2550–100%
130Rood 44000 ⇔ 2550–100%Sectie 44
131Groen 44000 ⇔ 2550–100%
132Blauw 44000 ⇔ 2550–100%
133Rood 45000 ⇔ 2550–100%Sectie 45
134Groen 45000 ⇔ 2550–100%
135Blauw 45000 ⇔ 2550–100%
136Rood 46000 ⇔ 2550–100%Sectie 46
137Groen 46000 ⇔ 2550–100%
138Blauw 46000 ⇔ 2550–100%
139Rood 47000 ⇔ 2550–100%Sectie 47
140Groen 47000 ⇔ 2550–100%
141Blauw 47000 ⇔ 2550–100%
142Rood 48000 ⇔ 2550–100%Sectie 48
143Groen 48000 ⇔ 2550–100%
144Blauw 48000 ⇔ 2550–100%
145Rood 49000 ⇔ 2550–100%Sectie 49
146Groen 49000 ⇔ 2550–100%
147Blauw 49000 ⇔ 2550–100%
148Rood 50000 ⇔ 2550–100%Sectie 50
149Groen 50000 ⇔ 2550–100%
150Blauw 50000 ⇔ 2550–100%

Contact Us

General InformationTechnical Support
Chauvet World Headquarters
Address: 5200 NW 108th AvenueSunrise, FL 33351Voice: (954) 577-4455Toll free: (800) 762-1084Voice: (844) 393-7575Email:chauvetcs@chauvetlighting.comWebsite:www.chauvetprofessional.com
Chauvet Europe Ltd
Address: Unit 1CBrookhill Road Industrial EstatePinxton, Nottingham, UKNG16 6NTVoice: +44 (0)1773 511115Email:uktech@chauvetlighting.euWebsite:www.chauvetprofessional.eu
Chauvet Europe BVBA
Address: Stokstraat 189770 KruishoutemBelgiumVoice: +32 9 388 93 97Email:BNLtech@chauvetlighting.euWebsite:www.chauvetprofessional.eu
Chauvet France
Address: 3, Rue Ampère91380 Chilly-MazarinFranceVoice: +33 1 78 85 33 59Email:FRtech@chauvetlighting.frWebsite:www.chauvetprofessional.eu
Chauvet Germany
Address: Bruno-Bürgel-Str. 1128759 BremenGermanyVoice: +49 421 62 60 20Email:DEtech@chauvetlighting.deWebsite:www.chauvetprofessional.eu
Chauvet Mexico
Address: Av. de las Partidas 34-3B(Entrance by Calle 2)Zona Industrial LermaLerma, Mexico C.P. 52000Voice: +52 (728) 690-2010Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., United Kingdom, Ireland, Mexico, France, Germany, or Benelux, contact the dealer of record.Email:servicio@chauvet.com.mxWebsite:www.chauvetprofessional.mx

Chauvet ÉPIX Drive 900 - Montage- richtlijnen - 2

Chauvet ÉPIX Drive 900 - Montage- richtlijnen - 3

UL: 8750

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : Chauvet

Model : ÉPIX Drive 900

Categorie : Verlichting
